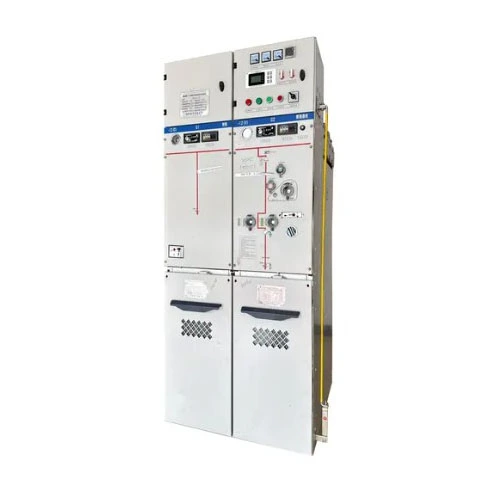

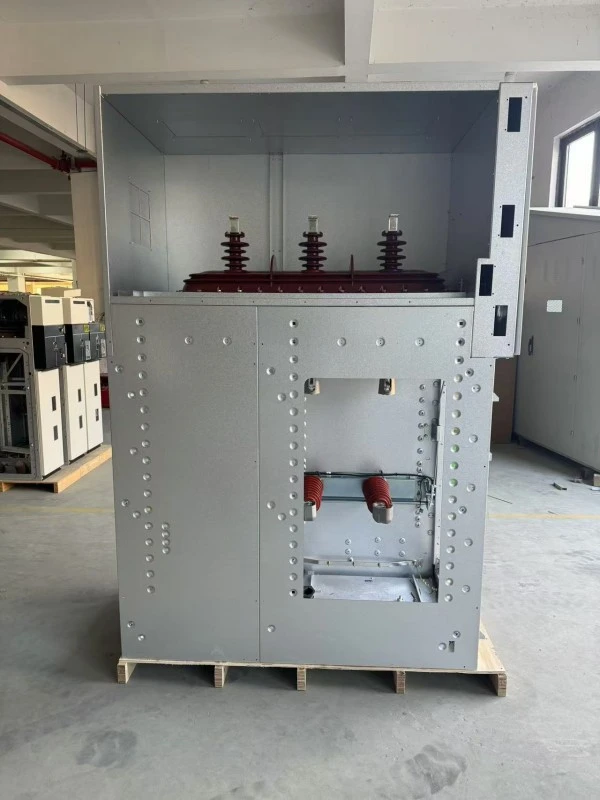

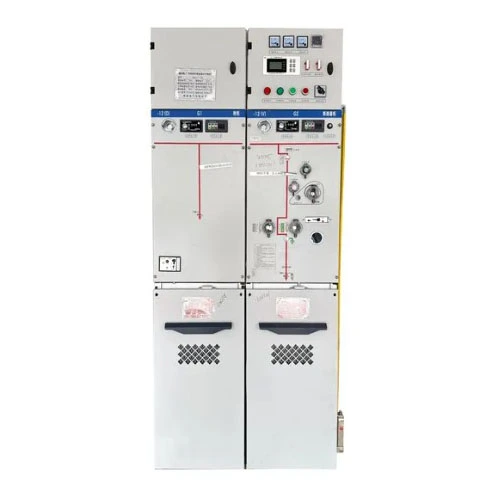

SF6 Газоизолирана компактна RMU метална затворена разпределителна уредба

Компактната разпределителна уредба RMU с изолация от SF6 газ е цялостна разпределителна единица за захранване, която напълно обхваща превключващи устройства за високо напрежение, шини, заземителни превключватели и други основни компоненти в газов резервоар от неръждаема стомана, пълен с газ SF6 като изолираща среда.

Този продукт се използва предимно в 12kV/24kV захранващи системи заring main unit (RMU)приложения или терминално захранване.

Какво може да направи?

Просто казано, той позволява разпределение на мощността, превключване, защита и контрол. Специфичните функции включват:

1. Включване и прекъсване на товарния ток - нормално превключване на линията.

2. Създаване и прекъсване на ток на късо съединение - в комбинация с предпазители или прекъсвачи, бързо прекъсване на веригата при повреда за защита на трансформатори и линии.

3. Изолация и заземяване - осигурява видима точка на изключване и функция за заземяване, за да се гарантира безопасността на персонала по поддръжката.

4. Кабелна връзка и защита - действа като входящо/изходящо звено, осигурявайки защита от свръхток и късо съединение за кабелните линии.

Благодарение на напълно запечатаната си конструкция, този продукт е особено подходящ за тежки среди (напр. голяма надморска височина, влажност, солени пръски, силен прах) или ограничени места (напр. търговски центрове, жилищни комплекси, вятърни паркове). Той е идеален заместител на традиционните въздушно изолирани пръстеновидни главни модули.

Параметър на продукта (спецификация)

По-долу са стандартните технически параметри на изолираните от SF6 газови компактни RMU метални затворени разпределителни уреди, произведени отЛугао мощност Co., Ltd.:

Функция и приложение на продукта (формат за въпроси и отговори)

Въпрос 1: Коя е най-голямата характеристика на тази компактна RMU метална разпределителна уредба с SF6 изолация?

О: Най-голямата характеристика е изключителната компактност и напълно изолиран дизайн. В сравнение с традиционните RMU с въздушна изолация, нашият продукт намалява обема с приблизително 70%, като същевременно поддържа превъзходни електрически характеристики. Всички части под напрежение с високо напрежение са напълно запечатани в резервоар за газ от неръждаема стомана, незасегнати от външна кондензация, замърсяване или малки животни --- наистина постигайки 30 години работа без поддръжка. В допълнение, нашият основен модул с пръстеновидна изолация от елегаз се характеризира с модулен дизайн, позволяващ гъвкава комбинация от входящи/изходящи модули, измервателни модули, PT модули и т.н., според изискванията на потребителя.

Q2: Колко надежден е в тежки среди?

О: Изключително надежден. Резервоарът за газ е произведен с помощта на лазерно заваряване и откриване на течове с хелий, с годишен процент на течове под 0,1%, осигурявайки дългосрочна стабилност на налягането на SF6 газ. Дори при -40°C екстремен студ или +55°C висока температура, или на надморска височина до 3000 метра, нашият продукт поддържа номиналното си ниво на изолация. Много клиенти са инсталирали тази компактна разпределителна уредба RMU в крайбрежни вятърни паркове и мини, където е работила години наред без инциденти с прекъсване на изолацията.

Q3: Какви дизайни за безопасност има продуктът?

О: Безопасността е наш основен приоритет. Продуктът разполага със система за блокиране с „пет превенции“ (предотвратява неправилна работа на прекъсвача, предотвратява превключване на изолатори под товар, предотвратява затваряне на заземителния превключвател, когато е под напрежение, предотвратява захранване при затворено заземяване и предотвратява навлизане в живи отделения). Освен това резервоарът за газ има рейтинг на повреда на вътрешната дъга IAC AFLR 20kA/1s, с канали за освобождаване на налягането, насочващи енергията на дъгата към безопасна зона извън корпуса. Прозорец за наблюдение на операционния панел осигурява ясен изглед на състоянието на изолационната междина.

Q4: За какви конкретни сценарии на приложение е подходящ?

О: Нашият продукт се използва широко в следните сценарии:

● Градски жилищни комплекси, търговски сгради---като основни входящи и разпределителни единици в подстанции, спестявайки площ.

● Вятърни паркове, фотоволтаични електроцентрали --- като RMU единици в компактни подстанции, издържащи на температурни промени.

● Индустриални паркове, фабрики --- защита на малки и средни трансформатори, замяна на традиционни предпазители.

● Метро, ​​тунели, летища ---високонадеждни електрозахранващи възли, изискващи ниски нива на отказ.

● Центрове за данни --- Товари от ниво А с изключително високи изисквания за непрекъснатост на доставките, позволяващи автоматично прехвърляне на енергия в режим на готовност с автоматизация.

● Мини, пристанища --- прашни, влажни среди, където напълно запечатаната конструкция е очевидно предимство.

Независимо дали се нуждаете от една или стотици единици компактни RMU затворени разпределителни уреди с SF6 газ, ние можем да предоставим стандартизирани или персонализирани решения.

Подробности за производството (предимства пред конкурентите)

Подробно сравнение: Lugao Power срещу обикновени марки

Нашите основни диференциращи предимства:

1. Наистина „без поддръжка“: Обикновените марки твърдят, че не се нуждаят от поддръжка, но имат годишни нива на изтичане на газ >1%, което изисква презареждане на всеки 3-5 години.Лугао мощностизползва двоен уплътнителен пръстен + метална структура с твърдо уплътнение с годишен процент на изтичане ≤0,1% – не е необходимо повторно пълнене в рамките на проектния живот.

2. Изключителна адаптивност към околната среда: Нашият продукт е преминал тестове при -45°C при ниска температура и +60°C при висока температура и 720-часово тестване със солен спрей (обикновено = 96 часа) – подходящо за крайбрежни и алпийски региони.

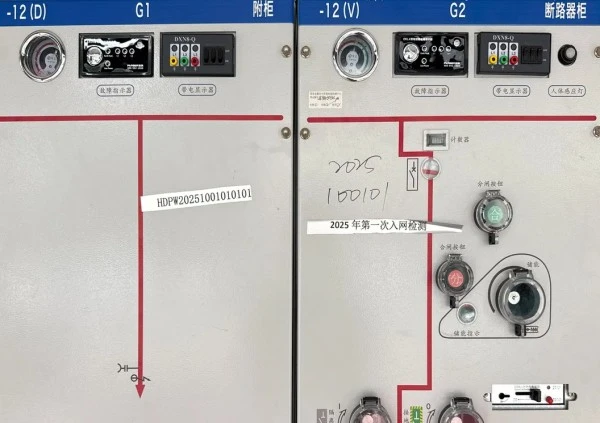

3. Удобна за потребителя работа: Позициите на превключвателя, състоянието на заземяване и отворените/затворените състояния са цветно кодирани на панела, а ръкохватката за управление осигурява обратна връзка за сила, за да предотврати неправилна работа.

4. По-висока способност за устойчивост на късо съединение: Стандартът изисква 20kA/3s; ние проектираме с марж от 25kA/3s и пикова издръжливост от 63kA --- надхвърляйки средните за индустрията с 15%.

Често задавани въпроси (FAQ)

Въпрос 1: Газът SF6 в това компактно RMU с метална изолация на SF6 газ екологичен ли е? Ще бъде ли премахнато по-късно?

О: В момента SF6 остава най-добрият изолационен газ, но ние вече разработихме екологични версии (C4 или сух въздух). Резервоарът за газ на уреда, който купувате, е изключително добре затворен, с минимални течове за 30 години работа. Ако в бъдеще е необходима екологична модернизация, ние можем да предоставим пълна услуга за смяна на резервоар за газ.

Q2: Какво трябва да направя, ако налягането на газа падне по време на работа?

О: Нашият продукт се доставя стандартно с уред за измерване на плътността на газа (с алармен контакт за ниско налягане). Когато налягането падне до 0,25 bar (относително), се изпраща алармен сигнал към системата за управление. В този момент трябва да се поиска прекъсване на захранването и нашият екип за следпродажбено обслужване ще посети, за да провери за течове и да напълни отново SF6. При нормални обстоятелства презареждане поради теч почти никога не се налага.

Q3: Може ли продуктът да бъде адаптиран към съществуващи системи за автоматизация на дистрибуцията?

О: Абсолютно. Нашият газ SF6 в този изолиран компактен RMU с газ SF6 е запазен с DTU интерфейси и място за електрически работни механизми. Чрез добавяне на електрически модул и контролни кабели, той може да бъде свързан към комуникационните протоколи IEC 60870-5-101/104 или Modbus за постигане на дистанционно отваряне/затваряне, отчитане на ток/напрежение и качване на индикатор за повреда.

Защо да изберете Lugao Power?

Създадена през 2016 г.:Лугао мощност е професионален производител на оборудване за пренос и разпределение на електроенергия със средно и високо напрежение, със собствена фабрика и интегрирани R&D, производствени и търговски възможности.

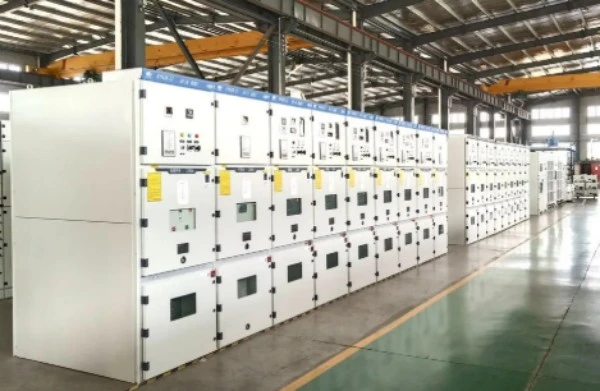

3000+ m² Производствена база:Нашето производствено съоръжение поддържа производството, сглобяването, проверката и тестването на силови трансформатори, RMU, разпределителни уреди и друго оборудване за разпределение на енергия.

Обслужвани над 30 държави:Продуктите на Lugao Power са били изнасяни в повече от 30 страни, обслужващи електрическа мрежа, промишлени, инфраструктурни, възобновяеми енергийни и други международни проекти.

Сертифицирани по ISO9001 и SGS:Нашите процеси за управление на качеството и производство се поддържат от сертификати ISO 9001 и SGS. Приложимите продукти се предлагат и със сертификати CE и CCC.

60+ технически персонал:Нашият технически екип поддържа продуктов дизайн, конфигурация на проекта, персонализирани решения и техническа документация за различни изисквания за разпределение на енергия.

Фабрична директна поддръжка на проекти:От избор на продукт и технически дизайн до производство, тестване, доставка и следпродажбена поддръжка, Lugao Power предоставя интегрирана поддръжка за глобални проекти за разпределение на енергия.
