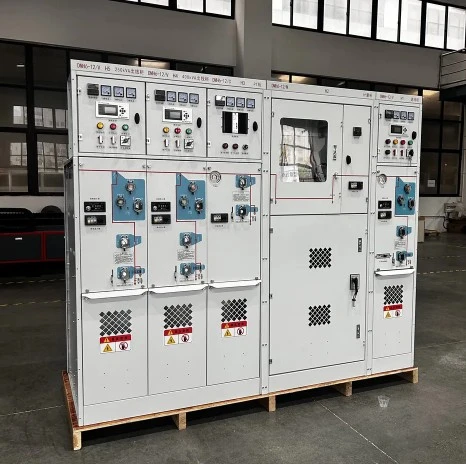

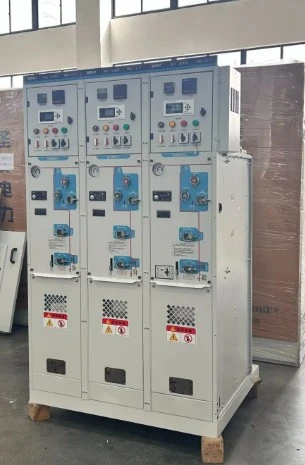

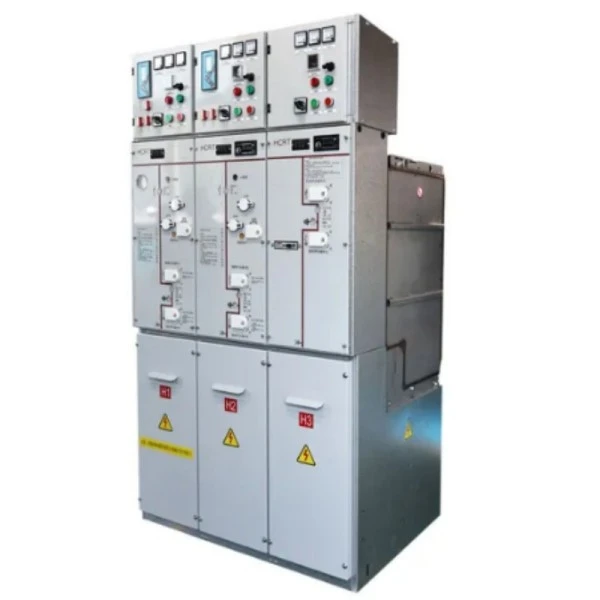

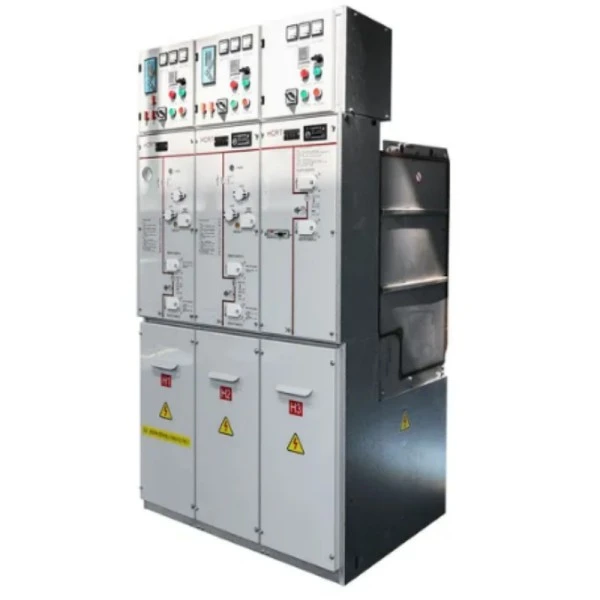

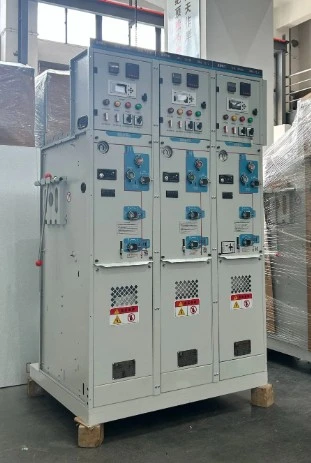

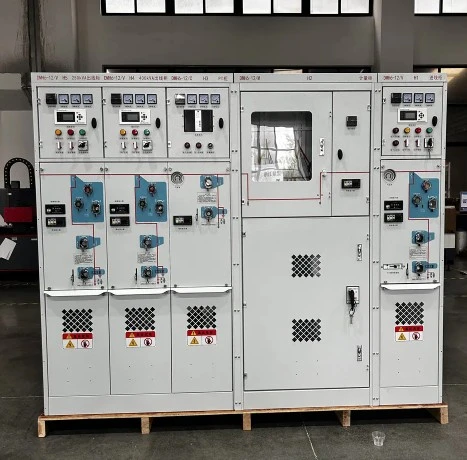

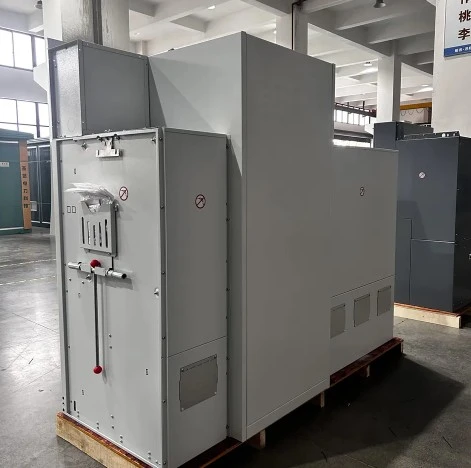

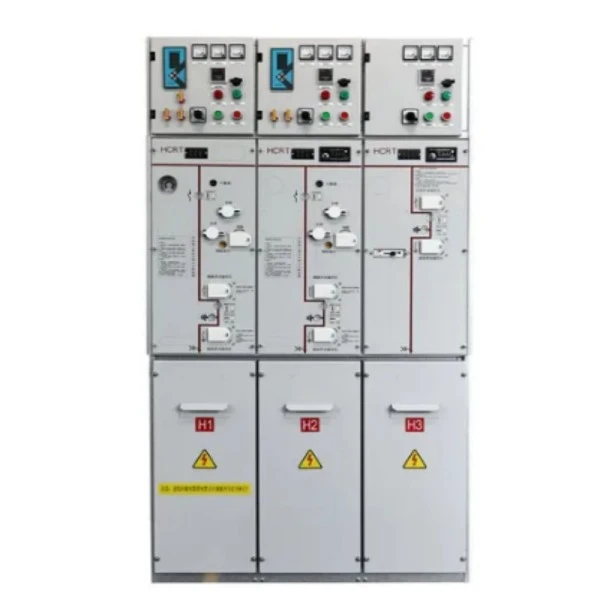

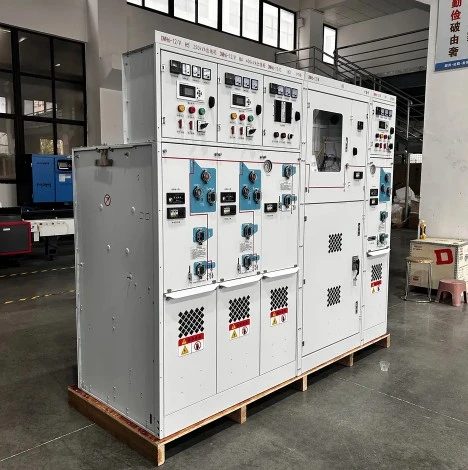

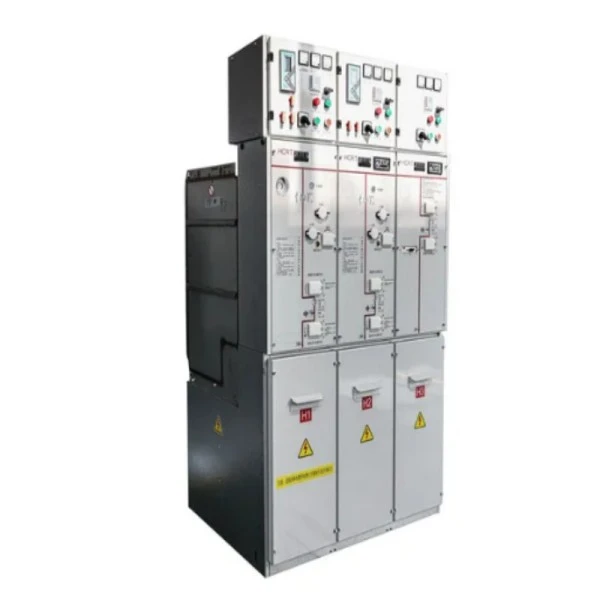

35kv средно напрежение Sf6 запечатана комутационна апаратура

35kV запечатана разпределителна уредба със средно напрежение SF6 е фабрично сглобено електрическо устройство в метален корпус, което използва газ серен хексафлуорид (SF6) като изолираща и дъгогасителна среда. За разлика от конвенционалните разпределителни уредби от отворен тип, всички части под напрежение --- включително прекъсвача, разединителя и заземителния превключвател --- са херметически затворени в резервоар от неръждаема стомана, пълен с газ SF6 при контролирано налягане.

Какво може да направи?

Основно, това 35kV средно напрежение SF6 запечатано разпределително устройство е отговорно за приемането, разпределението и контрола на електрическа енергия в 35kV електрически мрежи. Той предпазва трансформатори, двигатели и захранващи устройства от претоварване, късо съединение и преходни пренапрежения. Когато възникне повреда, SF6 прекъсвачът гаси дъгата в рамките на милисекунди, осигурявайки минимални щети на оборудването надолу по веригата. Освен това, той позволява дистанционно превключване и мониторинг на състоянието в реално време, което го прави основен компонент на съвременните интелигентни мрежи. По същество той замества обемистите разпределителни уреди с въздушна изолация (AIS) в приложения, където пространството е ограничено или условията на околната среда са тежки.

Предимства на продукта

При оценката на 35kV средно напрежение SF6 запечатана разпределителна уредба, решението на Lugao Power се откроява чрез пет основни предимства:

1. Свръхвисока надеждност: Тъй като газът SF6 осигурява превъзходна диелектрична якост (приблизително 3 пъти по-голяма от тази на въздуха), вътрешните компоненти са имунизирани срещу прах, влага, солена мъгла и замърсяване. Това води до изключително нисък процент на отказ – по-малко от 0,1% за десет години работа.

2. Компактен отпечатък: Запечатаният дизайн драстично намалява разстоянията фаза-фаза и фаза-земя. Типично Lugao 35 kV SF6 пръстеновидно основно устройство заема само 1,2 m² на фидер, в сравнение с 3,5 m² за AIS. Това позволява на комуналните услуги и промишлените предприятия да преоборудват или разширяват съществуващите сградни отпечатъци.

3. Работа без поддръжка: Тъй като всички движещи се части работят в суха, запечатана SF6 среда, няма нужда от редовно почистване, регулиране на контакта или тестване на изолационното съпротивление. Единствената препоръчителна проверка е отчитане на манометъра за газ веднъж на всеки шест месеца. При експлоатационен живот от 20 години това спестява до 70% оперативни разходи.

4. Повишена безопасност за персонала: Завареният резервоар с метална обвивка е класифициран за ограничаване на повреда от вътрешна дъга (IAC) до 50kA/1s. Дори при вътрешна повреда, предпазният клапан насочва горещите газове към безопасен изпускателен канал - никога към оператор. Всички блокировки отговарят на IEC 62271-200.

5. Работа при всякакви метеорологични условия: От -40°C в алпийски подстанции до +55°C в пустинни слънчеви ферми, това 35kV средно напрежение SF6 запечатано разпределително устройство работи без намаляване на мощността. Не е необходимо допълнително отопление или климатизация вътре в заграждението.

Характеристики на продукта

● 35kV средно напрежение SF6 запечатана комутационна апаратура на Lugao Power включва следните специфични технически характеристики:

1. Заварен резервоар от неръждаема стомана: дебелина 3 мм, клас 316L, тестван за теч на хелий до по-малко от 0,1% на година. Без уплътнения или О-пръстени, изложени на атмосфера.

2. Трипозиционен превключвател: Интегриран превключвател за прекъсване на товара, разединител и превключвател за заземяване в един механизъм. Механичната блокировка предотвратява неправилна последователност от операции.

3. Манометър SF6 (температурно компенсиран): Осигурява истинско отчитане на налягането независимо от температурата на околната среда. Зелена зона = 0,12–0,14 MPa (абсолютно). Налични контакти за аларма за ниско налягане за дистанционно наблюдение.

4. Опция за вакуумен прекъсвач: За защита на захранващото устройство, вграден вакуумен прекъсвач с външна изолация от SF6 съчетава високия капацитет на прекъсване на вакуума с изолационната якост на SF6. Номинален ток на прекъсване при късо съединение: 31.5kA.

5. Кабелно отделение: Голям, подвижен преден капак позволява лесен достъп за монтаж на кабелен накрайник. Подходящ за едножилни медни или алуминиеви кабели до 500 mm².

6. Магнитен или пружинен задвижващ механизъм: Предлага се като магнитен задвижващ механизъм (за 100 000 механични операции) или пружинен механизъм с акумулирана енергия (за чувствителни към разходите проекти).

7. Мимическа шина на предния панел: ясна, гравирана едноредова диаграма с LED индикатори за позиция на превключвателя, състояние на заземяване и налягане на SF6.

8. Спомагателни контакти: 6NO + 6NC, оценени за 220V DC, директно задвижвани от главния вал (без гърбици за приплъзване).

Приложение на продукта

Гъвкавостта на 35kV средно напрежение SF6 запечатана разпределителна уредба го прави подходящ за следните приложения:

1. Вятърни паркове: Използват се в основата на кулата на всяка турбина или в колекторни пръстени на офшорна платформа. Издържа на вибрации, солен спрей и затворени пространства.

2. Слънчеви фотоволтаични електроцентрали: Инсталирани на изходите на комбинаторната кутия и първичната страна на повишаващия трансформатор. Запечатаният дизайн предотвратява проникването на прах в пустинна среда.

3. Индустриални подстанции: Стоманодобивни мелници, циментови заводи и нефтохимически съоръжения, където непрекъснатото производство изисква дълго време за работа. Комутационната уредба SF6 захранва големи двигатели (3MW–10MW) и дъгови пещи.

4. Центрове за данни: Осигурява надеждно входящо захранване от 35 kV за резервни генератори и UPS системи. Компактният му размер оставя повече пространство за ИТ стелажи.

5. Железопътни тягови подстанции: За електрифицирани железопътни линии при 27,5 kV или 35 kV системи. TheSF6 разпределителна уредбасправя се с чести превключвания (до 5000 операции/година) без износване на контактите.

6. Подземни подстанции: В градски центрове или търговски комплекси, където земята е непосилно скъпа. Разпределителната уредба може да бъде подредена на две нива в трезор с височина 2,5 м.

7. Вторично разпределение: Като пръстеновидно основно устройство (RMU) за захранване на жилищни блокове или малки индустриални паркове от 35kV контур.

Стандарти, които спазваме

35kV запечатано разпределително устройство със средно напрежение SF6 на Lugao Power е проектирано и произведено в съответствие с международните и индустриални стандарти, за да се гарантира безопасност, надеждност и дълъг експлоатационен живот.

Подробности за производството

Всяка единица от 35kV SF6 разпределителна уредба за средно напрежение на Lugao Power преминава през строги производствени стъпки:

● Производство на резервоар: Лазерно изрязаните плочи от неръждаема стомана 316L са заварени с робот в приспособление. Всички заварки се проверяват с пенетрант за багрило и рентгенови лъчи за дупки. След това всеки резервоар се изпитва под налягане при 0,3 MPa (2*работно налягане) в продължение на 24 часа.

● Повърхностна обработка: Външната част е фосфатирана и покрита с епоксиден полиестерен прах RAL 7035 (минимум 80 μm дебелина). Устойчивост на солен спрей: 1000 часа.

● Обработка на SF6 газ: След сглобяване на всички вътрешни компоненти (втулки, контакти, задвижващи механизми), резервоарът се вакуумира до < 10 Pa. След това SF6 газ с чистота >99,97% се пълни до 0,12 MPa абсолютно. Точката на оросяване се проверява при < -50°C.

● Тест за механична издръжливост: Всеки оперативен механизъм се задейства 500 пъти (отваряне/затваряне/заземяване) на тестов стенд преди окончателното сглобяване.

● Тест за високо напрежение: 70kV/1min издържано напрежение на мощностна честота (сухо) и 110kV/1,2/50μs тест за импулс на мълния.

● Измерване на частичен разряд: По-малко от 5pC при 1,1 × номинално напрежение (38,5 kV). Измерено с широколентов PD детектор.

● Откриване на течове: Снифър сонда (халогенен детектор) сканира всеки заваръчен шев и фланец на втулката. Гарантиран процент на течове < 0,1% на година.

● Проследимост: Всяко разпределително устройство получава уникален QR код. QR кодът препраща към протокол от фабрично изпитване, включително криви на изпитване под налягане, нива на PD и дата на пълнене с газ.

SF6 запечатана разпределителна уредба срещу въздушно изолирана разпределителна уредба (AIS)

Често задавани въпроси (FAQ)

Q1: Колко често се нуждае от презареждане 35 kV средно напрежение SF6 запечатано разпределително устройство?

О: При нормални условия степента на изтичане е под 0,1% годишно. При първоначално запълване от 0,12 MPa ще са необходими над 20 години, за да падне до прага на алармата (0,10 MPa). Препоръчваме да проверявате манометъра на всеки 6 месеца. Обикновено не е необходимо повторно пълнене в рамките на едногодишния гаранционен период, освен ако няма повреда на уплътнението.

В2: Газът SF6 вреден ли е за околната среда? А Lugao предлага ли алтернативи?

О: SF6 има висок потенциал за глобално затопляне (GWP = 23 500). Въпреки това, 35kV запечатана разпределителна уредба със средно напрежение SF6 на Lugao използва по-малко от 2 kg на единица, а нашият дизайн на запечатан резервоар на практика елиминира емисиите. За проекти, изискващи зелен газ, предлагаме опционално пълнене със „зелен газ“ (C5-FK) с 99% по-нисък GWP, макар и с леко намалена степен на изолация.

В3: Може ли товаразпределителна уредбада се използва на открито без допълнителен корпус?

О: Да, самата запечатана разпределителна уредба със средно напрежение 35kV SF6 е с рейтинг IP67 за запечатания резервоар и IP4X за отделение за ниско напрежение. Въпреки това, за директен външен монтаж препоръчваме да поръчате опцията „устойчив на атмосферни влияния качулка“ (добавя IP54 рейтинг към цялата кабина). В противен случай го инсталирайте в основна сграда на павилион или подстанция.

Q4: Едногодишната гаранция покрива ли самия газ SF6?

О: Да, ако се потвърди теч (с помощта на сапунен мехур или тест с детектор) по време на гаранционния период, Lugao ще достави резервна газова бутилка и ще запечата повторно фитинга безплатно. Въпреки това, ако течът е резултат от физическа повреда (напр. мотокар, ударил резервоара), ремонтът се таксува.

В5: Мога ли да модернизирам дистанционен SCADA интерфейс към това разпределително устройство?

A: Всички устройства се доставят със стандартни 6NO+6NC помощни контакти, готови за свързване към RTU или PLC. За усъвършенстван мониторинг ние предлагаме допълнителен модул за добавяне с Modbus RTU (RS485) или IEC 61850 (Ethernet) изходи, предоставящи в реално време данни за налягането на SF6, позицията на превключвателя и работния брояч.
