Доверен американски производител на подстанции

Когато градоустройствените специалисти се сблъскват с недостига на земя и рязко нарастващите разходи за недвижими имоти в жилищните общности, те питат: коя конфигурация на подстанция осигурява най-малък отпечатък, без да компрометира надеждността на външните разпределителни мрежи? Lugao Power Co., Ltd. отговаря на това с нашите решения за подстанция от американски тип, проектирани с отличителен дизайн с три отделения — трансформатор, секции за високо напрежение и ниско напрежение — включващ напълно запечатан трансформаторен модул, потопен в масло, който заема приблизително една трета до една пета от обема на еквивалентите от европейски тип, което го прави най-доброто решение за ограничено пространство градско разпространение.

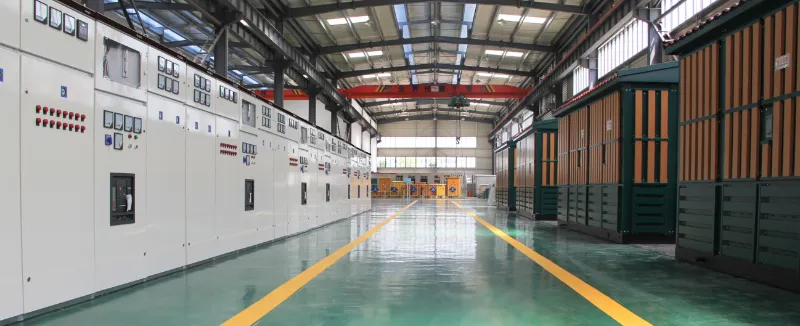

American type substation factory

Как да избирате между американски иПодстанции от европейски типза вашия проект?

Когато оценяват квалифицирани доставчици на трансформаторни подстанции от тип кутия, инженерните екипи за доставки често питат: Трябва ли да посочим американски или европейски стандарти за проектиране за нашата разпределителна мрежа? Отговорът зависи от наличната площ на сайта, предпочитанията на регионалната мрежа и средата на инсталиране.

Подстанциите от американски тип се отличават с отличителен дизайн с три отделения - трансформатор, секции за високо напрежение и ниско напрежение - като трансформаторното отделение обикновено използва напълно запечатан, потопен в масло модул. Този дизайн подчертава компактния отпечатък, предлагайки приблизително една трета до една пета от обема на устройствата от европейски тип с еквивалентен капацитет. Намаленият обем го прави особено подходящ за външни инсталации в жилищни общности, градски разпределителни мрежи и ограничени в пространството дворове, където разходите за земя са непосилни.

За разлика от европейския дизайн, базиран на стая, който дава приоритет на достъпа до услугата, конфигурацията от американски тип е оптимизирана за плътност. Запечатаният дизайн на резервоара елиминира необходимостта от обширни коридори за поддръжка, позволявайки инсталиране в затворени пространства, като крайпътни ръбове, малки парцели за комунални услуги или в жилищни комплекси. Тази пространствена ефективност се превръща директно в значителни спестявания на разходи за придобиване на земя за предприемачи и комунални услуги.

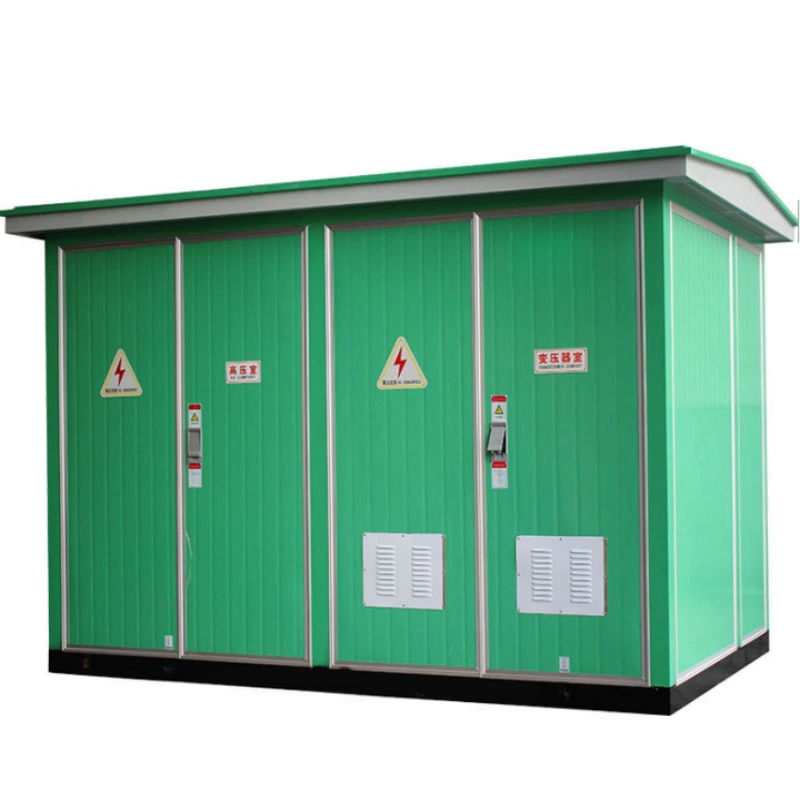

American type substation

Как Lugao осигурява диелектрична цялост в компактен корпус?

Подстанциите от американски тип трябва да издържат на гръмотевични пренапрежения, комутационни пренапрежения и непрекъснат топлинен стрес, предизвикан от натоварване, в рамките на значително намален обем.ЛугаоПодстанциите от американски тип са проектирани с основи с висока диелектричност, валидирани чрез строги тестове: издръжливост на мощностна честота при 42 kV за една минута и издръжливост на импулс на мълния при 75 kV от страна на високото напрежение. Тези прагове отговарят или надвишават както американските (ANSI/IEEE), така и международните стандарти, защитавайки вътрешните намотки на трансформатора и компонентите на разпределителната уредба от смущения в мрежата.

Компактният дизайн изисква превъзходно управление на топлината. Нашите покачвания на температурата при пълно натоварване - приблизително 45,1 K на намотки с високо напрежение и 52,9 K на намотки с ниско напрежение - постоянно остават в границите, предписани от IEEE. Дизайнът на корпуса включва оптимизирани вентилационни пътища и повърхности за разсейване на топлината, които активно насочват топлината далеч от критичните компоненти, предотвратявайки локализирани горещи точки, които влошават хартиената изолация и ускоряват стареенето на маслото в запечатаната среда на резервоара.

Какви структурни и екологични защити са интегрирани?

Изложен на атмосферни влияния, прах и случайни удари, компактният корпус на подстанцията служи като първа защита срещу влошаване на околната среда. Подстанциите от американски тип Lugao постигат степен на защита IP44, осигурявайки ефективна устойчивост срещу навлизане на твърди частици и водни пръски, което ги прави идеални за инсталации на открито, изложени на атмосферни влияния. Изработен от устойчива на корозия стомана с антикорозионна повърхностна обработка, корпусът издържа на екстремни температури на околната среда, висока влажност и корозивни крайбрежни атмосфери, осигурявайки структурна цялост за десетилетия на експлоатация.

Напълно запечатаното трансформаторно отделение осигурява допълнителен слой защита на околната среда. За разлика от конвенционалните пълни с масло единици, които изискват консервационни резервоари и обезвъздушители със силикагел, устройствата от американски тип на Lugao се отличават с напълно запечатан дизайн, който предотвратява навлизането на влага и окисляването на маслото, елиминирайки поддръжката, свързана със смяна на обезвъздушители и допълване на масло.

Как Lugao валидира способността за издържане на късо съединение в компактни дизайни?

Разпределителните мрежи неизбежно изпитват токове на повреда. Способността на подстанцията да оцелее при тези събития без вътрешна деформация или повреда на шините не подлежи на обсъждане. Подстанциите от американски тип Lugao са тествани за издръжливост на късо съединение – примерните оценки включват 20 kA RMS от страна на високото напрежение – с инспекции след теста, потвърждаващи целостта на съединителните шини и нулевата структурна деформация. Компактната, твърда структура на резервоара всъщност подобрява механичната здравина чрез минимизиране на вътрешните разстояния, които биха могли да се отклонят под въздействието на електромагнитни сили, като гарантира на инженерите по проекта, че нашите подстанции поддържат стабилност на системата при най-взискателните условия на повреда.

Какъв капацитет, напрежение и опции за конфигурация може да достави Lugao?

Производственият цех на Lugao, сертифициран по ISO9001 и SGS, оборудван с професионални линии за сглобяване и тестови отсеци с пълна мощност, произвежда подстанции от американски тип в строго съответствие с международните стандарти ANSI, IEEE, GB, CE и CCC, поддържайки директно внедряване на plug-and-play без скъпи модификации на обекта.

Lugao's ISO9001 production workshop

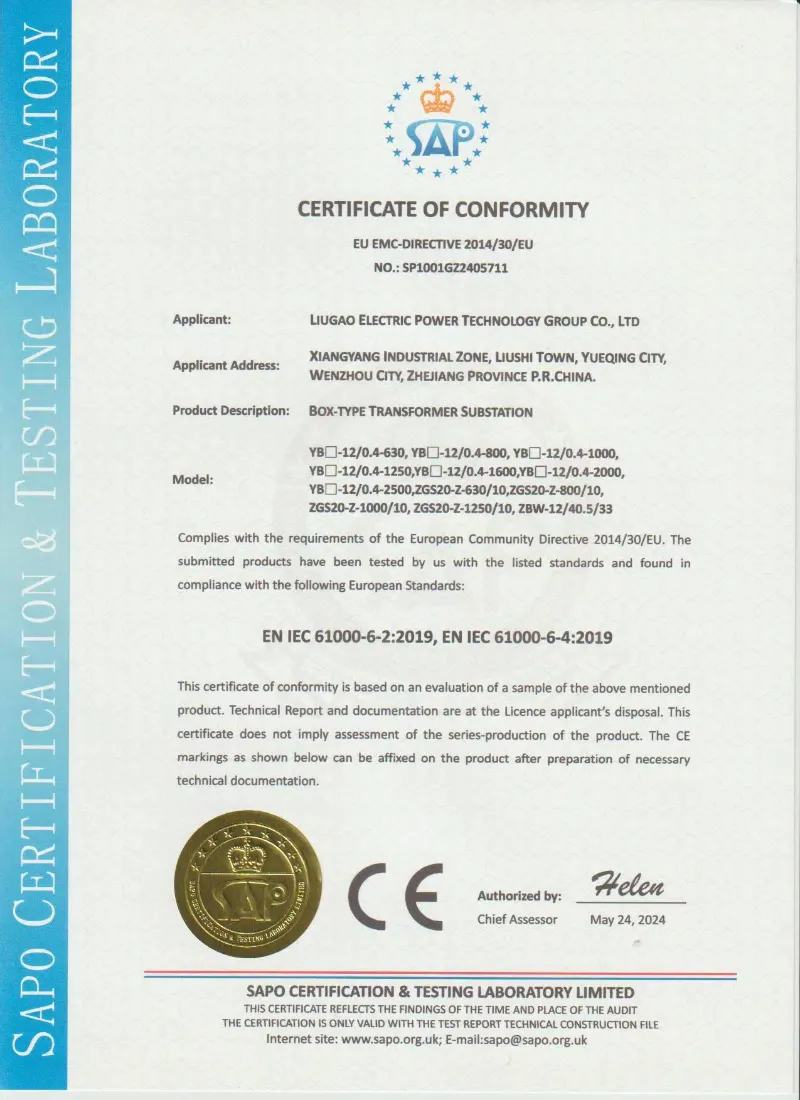

CE international standards of Box-type Transformer substation

Класове на напрежение и диапазони на капацитет

Подстанция от американски тип 30kV / 35kV:Проектиран за разпределителни подстанции, колекторни системи за вятърни паркове и тежки индустриални зони, изискващи трансформация на средно напрежение със стабилна устойчивост на късо съединение и ниски нива на частичен разряд. Отличава се с компактно оформление с три отделения, оптимизирано за монтаж на открито.
24kV (20kV) Smart/Compact Box подстанция：Оборудвани с интелигентни модули както от страна на ВН, така и от страна на НН, позволяващи дистанционно управление, отчитане, сигнализиране и регулиране за приложения за автоматизация на държавната мрежа. Подходящ за градско високо строителство, жилищни сгради и общинска инфраструктура.
11kV / 10kV разпределителна подстанция:Идеален за търговски комплекси, жилищни общности и проекти за електрификация на селските райони. Разполага с дизайн на гофриран резервоар или опции за сух трансформатор, елиминирайки изискванията за поддръжка на консерватора и осигурявайки надеждна работа в тежки външни среди.

Опции за трансформатор и комутационна апаратура

Лугао предлага гъвкави вътрешни конфигурации, за да отговаря на специфичните изисквания на проекта:

· Тип трансформатор: Напълно запечатан, потопен в масло(S9, S11, S13, SH15) или сух тип (SCB10, SCB11, SCBH15) варианти, съобразени с предпочитанията за пожарна безопасност и околната среда. Запечатаният дизайн на резервоара елиминира нуждата от поддръжка на маслен консерватор и обезвъздушител.

· Комутационна апаратура за високо напрежение:Шкафове XGN15, HXGN17 или KYN28A с конфигурации на превключвател на натоварване или вакуумен прекъсвач, поддържащи режими на пръстеновидна мрежа, терминал или двойно захранване.

· Разпределение на ниско напрежение:GGD, GCS или MNS разпределителни уреди с входящи, изходящи и реактивни компенсационни функции, поддържащи панелен тип или монтирани в шкаф структури.

Как да изберем идеалната подстанция от американски тип за градски обекти с ограничено пространство?

За традиционните подстанции с изобилно подово пространство остават осъществими конвенционалните инсталации от сграден тип. Въпреки това, градските жилищни общности, задръстените търговски райони и крайпътните инсталации изискват решения, оптимизирани за пространство. Подстанциите от американски тип с техния компактен обем (една трета до една пета от еквивалентите от европейски тип) са особено подходящи за тези приложения, където разходите за земя са непосилни. Lugao предлага персонализирана оптимизация на отпечатъка, намалявайки общите изисквания за земната площ чрез използване на разпределителни уреди с висока плътност и интегрирани трансформаторни конструкции. Намаленият отпечатък позволява инсталиране на малки комунални парцели, в рамките на жилищни комплекси или край пътища, без да се нарушава съществуващата инфраструктура.
