Флуктуациите на напрежението, гръмотевичните удари и непрекъснатите условия на претоварване често причиняват деформация на намотката и преждевременна повреда на изолацията в електроразпределителните мрежи. Работейки като специализирана, базирана в Китай фабрика за силови трансформатори, Lugao Power Co., Ltd. елиминира тези уязвимости на трансмисията чрез нашите прецизно навити медни намотки, усъвършенствана технология за отгряване на сърцевината и изолационни системи за тежък режим на работа, потопени в масло. От 2016 г. нашето сертифицирано по ISO9001 и SGS производствено съоръжение доставя стабилни повишаващи и понижаващи модули, които абсорбират екстремни смущения в мрежата, осигурявайки на подстанциите и промишлените предприятия стабилно регулиране на напрежението и дългосрочна електрическа надеждност.
Какви електрически и механични сили управляват производителността на силовия трансформатор за високо напрежение?
За разлика от стандартните разпределителни трансформатори, които се справят само с преобразуване на средно напрежение, решенията за силови трансформатори трябва да се борят с две противоречиви изисквания: те трябва да повишават изходното напрежение на генератора до нивата на предаване - или да намаляват мощността с високо напрежение и голям капацитет до нивата на разпределение - като същевременно издържат на огромните електромагнитни сили и токови удари на късо съединение, генерирани по време на повреда в мрежата.
Конвенционалните структури на намотките са склонни към деформация или дори колапс при продължителни радиални електромагнитни сили, което потенциално предизвиква внезапно късо съединение между витките и катастрофална повреда. Нашите специално проектирани единици се отличават с оптимизирана система за затягане на сърцевината, високоякостна изолационна плоскост и твърда структура на резервоара. Този дизайн постига пълно отделяне на аксиалните и радиалните електромагнитни сили, като ефективно предотвратява изместването на намотката и прекомерното повишаване на температурата на горещата точка. Благодарение на този оптимизиран механичен дизайн,Силови трансформатори Lugaoпредлагат удължаване на експлоатационния живот с до 28% при дългосрочни, непрекъснати условия на предаване с голямо натоварване.
Как металургията на сърцевината и техниките за навиване предотвратяват горещите точки и стареенето на изолацията?
Когато извършват одит на квалифицирани доставчици на силови трансформатори, инженерните екипи на комуналните услуги трябва да се съсредоточат върху избора на материал на сърцевината, техниката на намотките и цялостната координация на изолацията. Цикличните вариации на натоварването по време на дългосрочно предаване лесно причиняват локализирано прегряване на сърцевините и проводниците на намотките, допълнително ускорявайки разграждането на маслото, крехкостта на хартиената изолация и необратимо разрушаване на диелектрика.
|
Вътрешен компонент
|
Избор на основен материал
|
Обработка на сърцевина/намотка
|
Индикатор за ефективност
|
Първична превенция на повреда
|
|
Високопропускливи сърцевини
|
Висококачествена студено валцована зърнесто-ориентирана силициева стомана (27QG120)
|
Стъпалообразно свързване и отгряване за облекчаване на напрежението
|
Загуба на празен ход ≤ стандарт IEC 60076
|
Предотвратява насищане на сърцевината и горещи точки на изтичане на поток
|
|
Прецизно навити HV/LV намотки
|
Безкислородни медни проводници + първокласна изолация от крафт хартия
|
Непрекъснато спирално навиване и вакуумно сушене
|
Динамична устойчивост на късо съединение ≥ 2,5% отклонение на реактивното съпротивление
|
Елиминира изкривяването на намотките при внезапни токове на повреда
|
|
Тежкотоварна конструкция на резервоара
|
Конструкционна стомана с висока якост (Q345R)
|
Роботизирано заваряване и изпитване на херметичност (0,3 MPa)
|
Степен на теч нула (24-часов тест за потапяне)
|
Предотвратява просмукване на масло и разкъсване на резервоара под налягане на вътрешната дъга
|
|
Усъвършенствана система за маслена изолация
|
Висококачествено минерално масло или биоразградима естествена естерна течност
|
Пълнене с вакуумно масло и сушене с циркулация на горещо масло
|
Пробивно напрежение ≥ 60kV (IEC 60156)
|
Предотвратява частичен разряд и ускорява разсейването на топлината
|
Какво персонализирано напрежение, капацитет и стилове на охлаждане може да достави Lugao?
Lugao Power Co., Ltd. притежава производствен цех, сертифициран по ISO9001 и SGS, оборудван с професионални линии за рязане на сърцевини, машини за навиване, вакуумни сушилни пещи и тестови отсеци с пълна мощност. Всички продукти се произвеждат в строго съответствие с международните стандарти IEC, GB, CE и CCC, като поддържат директна подмяна чрез включване и пускане без промяна на оригиналните оформления на подстанцията.
Класове на напрежение и диапазони на капацитет
Lugao разработва множество класове на напрежение на силови трансформатори, за да съответства на различните нива на предаване и изискванията на разпределителната мрежа:
· 132kV / 110kV повишаващ/понижаващ силов трансформатор:Проектиран за големи подстанции, системи за свързване към мрежата на електроцентрали и тежки промишлени зони, изискващи масово пренасяне на енергия. Приемайки здрава структура на резервоар, потопен в масло, с охлаждане ONAN или ONAF, той се отличава с изключителна способност за устойчивост на късо съединение и изключително ниски нива на частично разреждане (≤ 5 pC), като същевременно улеснява проверката и поддръжката на втулки и стъпални превключватели.
· Силов трансформатор 33kV / 35kV:Подходящ за промишлени предприятия със среден размер, подстанции за събиране на вятърни паркове и разпределителни мрежи на кампуси. Той балансира висока ефективност с компактен отпечатък, предлагайки гъвкави опции за охлаждане и персонализиращи се кранове на напрежението, за да се приспособят към колебанията на напрежението в мрежата.
· 11kV разпределителен силов трансформатор:Идеален за търговски комплекси, жилищни общности и проекти за електрификация на селските райони. Той разполага с гофриран дизайн на резервоар за масло, който елиминира необходимостта от консерватор за масло, като по този начин намалява честотата на поддръжка и осигурява надеждна работа в тежки външни среди.
Опции за метод на охлаждане
Всички модули Lugao Transformer предлагат гъвкави конфигурации за охлаждане за оптимизиране на топлинната ефективност въз основа на условията на обекта:
· ONAN (Oil Natural Air Natural):Разчита на естествена конвекция за охлаждане—идеален за приложения с умерено натоварване, където условията на околната среда са благоприятни.
· ONAF (Oil Natural Air Forced):Увеличава естествената циркулация на маслото с вентилатори за принудително въздушно охлаждане, увеличавайки непрекъснатия капацитет на претоварване с приблизително 30%.
· OFAF (Oil Forced Air Forced):Разполага с принудителна циркулация на маслото с топлообменници с принудителен въздух, което позволява максимално разсейване на топлината за инсталации на мощни трансформатори с голям капацитет в взискателни среди.
Как да изберем идеалната конфигурация на силов трансформатор за подстанции с ограничено пространство?
Силов трансформаторпри избора трябва да се вземат предвид всеобхватно ограниченията на пространството на сайта, прогнозите за нарастване на натоварването и изискванията за ниво на повреда в мрежата. За традиционните широкомащабни подстанции с изобилие от подово пространство, конвенционалните трифазни маслени блокове с външни радиатори са предпочитаното решение. Те се справят с равномерно електромагнитно разпределение на напрежението и екипите по поддръжката могат лесно да инспектират втулки и стъпални превключватели, без да изключват захранването на съседно оборудване.
За градски подземни абонатни станции и компактни GIS (газоизолирани абонатни станции) по-приложими са конструкции с по-нисък профил с интегрирани радиаторни панели. Lugao предлага персонализирана оптимизация на отпечатъка, намалявайки общите изисквания за подово пространство с до 15%, като същевременно поддържа постоянен капацитет за управление на мощността и ефективност на охлаждане, за да отговори на съвременните изисквания за разширяване на градската мрежа.
Как да се справим с високите температури на маслото и ударите на частичния разряд при продължителна работа?
Компонентите, използвани в трансформаторите Lugao, ефективно се справят с два общи оперативни проблема: прекомерно повишаване на температурата на маслото и неконтролирано частично разреждане (PD). Продължителното излагане на напрежение с високо напрежение и непрекъснати токове на натоварване генерира значителни загуби на мед и желязо, което води до намаляване на диелектричната якост на изолационното масло и влошаване на изолацията между намотките; това от своя страна задейства частичен разряд и натрупване на газ, което потенциално води до катастрофални инциденти с пламък.
Нашият ексклузивен вграден процес на циркулация на горещо масло и вакуумно изсушаване, съчетан с високоефективен радиаторен блок, непрекъснато циркулира и охлажда изолационното масло. Той стабилно контролира температурата на горното масло под 75°C по време на 24-часова непрекъсната работа при пълно натоварване (околна температура ≤ 40°C), поддържа пълна диелектрична защита за изолацията на хартията за навиване, стабилизира вътрешното газово равновесие и избягва локализиран разряд и разлагане на масло, причинено от натрупване на горещи точки.
Гледайте нашата производствена линиявидео
Насладете се на съвършенството на Lugao в производството на Power Transformer от първа ръка: [Щракнете тук, за да гледате пълното ни производствено турне в YouTube]
Разгледайте сродни продукти
· [10KV сух трансформатор от аморфна сплав] — Идеален за енергийно ефективни приложения за разпределение на закрито.
· [33kV 35kV маслен трансформатор] — Здраво решение за средно напрежение за индустриални и възобновяеми проекти.
· [132kV 110kV 50MVA 125MVA маслен трансформатор] — Основа с голям капацитет за мрежи за комунални услуги.

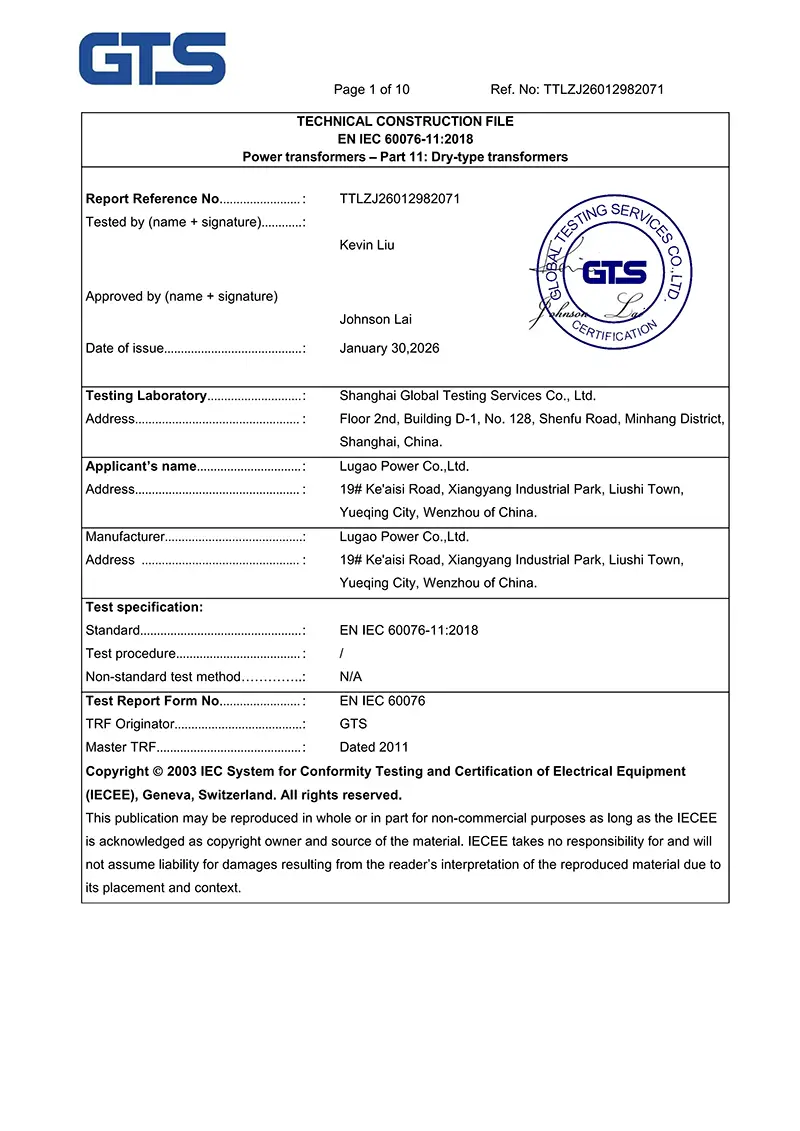

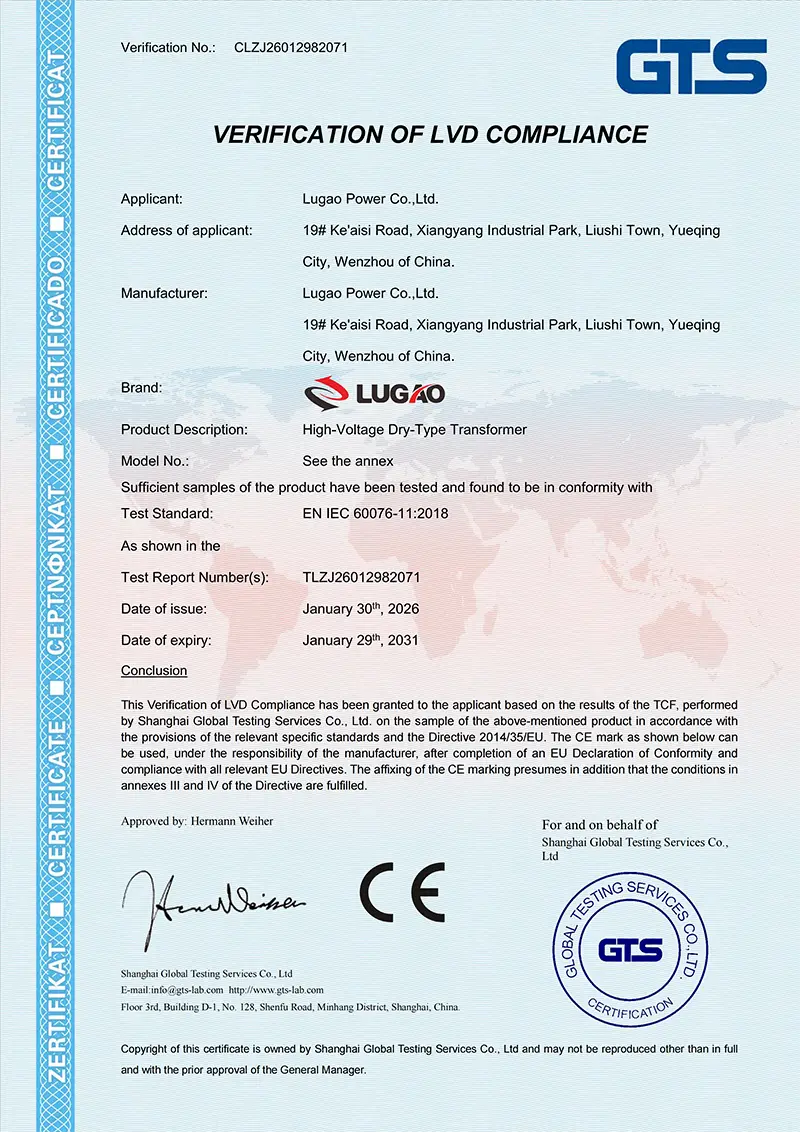

Източници: официална техническа документация на Lugao Power Co., Ltd. и протоколи от тестове, сертифицирани по IEC стандарт.
