Защо потопеният в масло трансформатор е работният кон на енергийните мрежи с мащаб на комунални услуги?

В сърцето на всеки съвременен град, индустриален комплекс и регионална електропреносна мрежа има тихо, бръмчещо присъствие, което прави съвременния живот възможен. Това емаслен трансформатор— устройство, толкова фундаментално за работата на електрическата мрежа, че повсеместното му разпространение го е направило почти невидимо за обществеността. И все пак без тези работни коне преносът на електричество от електроцентралата до вашия дом би бил невъзможен подвиг. Масленият трансформатор изпълнява проста, но съществена функция: повишава напрежението за ефективно предаване на дълги разстояния и го намалява за безопасно потребление. Но простотата на неговата функция противоречи на необикновеното инженерство, необходимо, за да бъде надежден, ефективен и издръжлив в продължение на десетилетия.

Електрическите мрежи от мащаба на комуналните услуги разчитат на маслени трансформатори поради убедителни причини: те предлагат превъзходна надеждност, ефективно термично управление, отлична диелектрична якост и доказан опит в дълголетието. За разлика от сухите трансформатори, които са с ограничено напрежение и капацитет, маслените трансформатори могат да се справят с огромните нива на мощност, изисквани от мрежата. Тяхното масло служи за двойна цел: то е едновременно електрически изолатор и охлаждаща течност, което гарантира, че трансформаторът може да работи с пълен капацитет без прегряване. Тази статия ще разгледа техническите и икономическите фактори, които правят масления трансформатор безспорен работен кон на енергийните мрежи от комунални услуги, анализирайки неговия дизайн, охладителни системи, надеждност и икономичност на жизнения цикъл.

Съдържание

• 1. Какво представлява масленият трансформатор и как работи?
• 2. Защо охлаждането на маслото е превъзходно за приложения с висока мощност?
• 3. Какво прави маслените трансформатори изключително надеждни?
• 4. Как потопеният в масло трансформатор осигурява 30-40 години експлоатационен живот?
• 5. Какви са икономическите предимства на маслените трансформатори?
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Какво представлява масленият трансформатор и как работи?

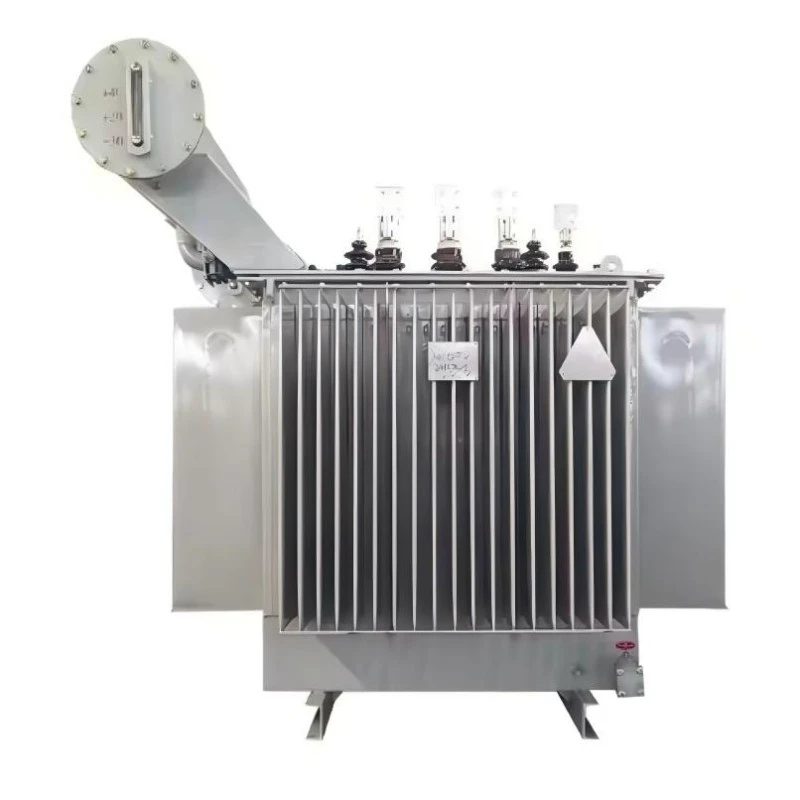

Масленият трансформатор е вид трансформатор, при който сърцевината и намотките са потопени в резервоар, пълен с трансформаторно масло. Маслото е специално формулирано минерално масло, което е едновременно електрически изолатор и охлаждаща среда. Трансформаторът работи на принципа на електромагнитната индукция: променлив ток в първичната намотка създава променящ се магнитен поток в сърцевината, който индуцира напрежение във вторичната намотка. Съотношението на напрежението се определя от съотношението на завоите между първичната и вторичната намотка. В типичната електрическа мрежа повишаващият трансформатор повишава напрежението от нивото на генератора (обикновено 11-22 kV) до нивата на предаване (115 kV до 765 kV), а понижаващият трансформатор намалява напрежението от нивата на предаване до нивата на разпределение (4 kV до 35 kV).

Ролята на маслото в трансформатора е двойна. Първо, той осигурява електрическа изолация между намотките и резервоара, предотвратявайки електрическа повреда. Високата диелектрична якост на маслото позволява трансформаторът да бъде по-компактен, отколкото би бил, ако е с въздушна изолация. Второ, маслото действа като охлаждаща течност. Докато трансформаторът работи, в сърцевината и намотките се генерира топлина поради I²R загуби (загуби на мед) и хистерезис и загуби от вихрови токове (загуби на желязо). Маслото абсорбира тази топлина и циркулира, пренасяйки я към стените на резервоара, където се разсейва в околния въздух. Този охлаждащ ефект е от съществено значение, за да може трансформаторът да работи при пълния си номинален капацитет без прегряване.

Масленият трансформатор е доминиращата технология за приложения с високо напрежение и висока мощност. ПриLugao Power Co., Ltd., ние произвеждаме маслени трансформатори, които отговарят на най-строгите международни стандарти. Типичните компоненти на потопен в масло трансформатор включват: сърцевината (обикновено направена от силициева стомана със зърно), намотките (обикновено медни или алуминиеви), масления резервоар, втулките (за свързване на намотките към външната верига), консерватора (разширителен резервоар, позволяващ разширяване на маслото), вентилатора (за да позволи на въздуха да влиза и излиза от консерватора) и охладителната система (радиатори или вентилатори). Дизайнът и конструкцията на тези компоненти са критични за производителността и дълголетието на трансформатора. Нашата фабрика е усъвършенствала тези елементи на дизайна в продължение на десетилетия, гарантирайки, че нашият маслен трансформатор осигурява надеждна работа в най-взискателните мрежови приложения.

2. Защо охлаждането на маслото е превъзходно за приложения с висока мощност?

Охладителната система на трансформатора е от решаващо значение за неговата работа. Тъй като трансформаторът преобразува електрическа енергия, част от нея се губи като топлина. Тази топлина трябва да бъде отстранена, за да се предотврати превишаването на проектните граници на температурата на трансформатора. В потопен в масло трансформатор маслото служи като основна охлаждаща среда. Превъзходната топлопроводимост и специфичният топлинен капацитет на маслото му позволяват ефективно да абсорбира и пренася топлината далеч от сърцевината и намотките. Процесът на охлаждане се задвижва от естествена конвекция: докато маслото се нагрява, то става по-малко плътно и се издига, докато по-хладното масло се спуска, за да заеме мястото си. Това създава естествена циркулация, която разпределя топлината в целия трансформатор.

Има няколко вида охладителни системи, използвани за маслени трансформатори:

• ONAN (Oil Natural, Air Natural):Това е най-простият тип охлаждане, разчитащ на естествена конвекция на маслото и естествена конвекция на въздуха над повърхността на резервоара. Топлината се предава от маслото към стените на резервоара и след това към околния въздух. Охлаждането ONAN е подходящо за по-малки трансформатори.
• ONAF (Oil Natural, Air Forced):Тази система използва вентилатори за нагнетяване на въздуха над повърхността на резервоара и радиаторите, увеличавайки скоростта на пренос на топлина. Охлаждането ONAF се използва за по-големи трансформатори и може да увеличи капацитета на трансформатора с до 33%.
• OFAF (маслен форсиран, въздушен форсиран):Тази система използва маслени помпи за циркулация на маслото през радиаторите и вентилатори за нагнетяване на въздух над радиаторите. Охлаждането OFAF се използва за най-големите трансформатори, осигурявайки максимален капацитет на охлаждане.
• ODAF (насочено към нефт, военновъздушни сили):Това е най-модерната система за охлаждане, при която маслото се насочва през намотките чрез помпи, за да осигури най-ефективното охлаждане. ODAF охлаждане се използва за най-големите и натоварени трансформатори.

Изборът на охладителна система зависи от мощността на трансформатора, температурата на околната среда и профила на натоварване. Ефективността на охладителната система е критичен фактор при определяне на капацитета на трансформатора и способността му да се справя с претоварвания. Трансформатор с високоефективна охладителна система може да работи при по-висок коефициент на натоварване, без да надвишава температурните си граници. В Lugao Power Co., Ltd., ние проектираме нашия маслен трансформатор със системи за охлаждане, които са оптимизирани за конкретното приложение, гарантирайки, че трансформаторът може да достави пълния си номинален капацитет при най-взискателните условия.

Следната таблица обобщава основните характеристики на различните охладителни системи:

Способността на маслото ефективно да отстранява топлината от сърцевината и намотките на трансформатора е една от ключовите причини, поради които потопеният в масло трансформатор е предпочитаният избор за приложения в комунални услуги. Маслото действа и като овлажняваща среда, като абсорбира механичните вибрации и намалява шума.

3. Какво прави маслените трансформатори изключително надеждни?

Надеждността на масления трансформатор е крайъгълният камък на неговото господство в електрическата мрежа. Повредата на трансформатора е катастрофално събитие, което води до прекъсване на захранването, скъпи ремонти и потенциални опасности за безопасността. Дизайнът и конструкцията на масления трансформатор са специално предназначени да увеличат максимално надеждността. Маслото осигурява чиста, инертна среда за намотките, като ги предпазва от влага, прах и други замърсители. Маслото също действа като система за ранно предупреждение: анализът на разтворения газ (DGA) на маслото може да открие зараждащи се повреди, което позволява проактивна поддръжка, преди да възникне повреда.

Няколко ключови конструктивни характеристики допринасят за надеждността на масления трансформатор:

• Здрава изолация:Маслото осигурява висока диелектрична якост, предотвратявайки електрически пробив между намотките. Хартиената изолация на намотките също е импрегнирана с масло, което повишава нейната диелектрична якост. Комбинацията от хартиена и маслена изолация е известна като изолационна система "хартия-масло" и е най-надеждната изолационна система за високоволтови трансформатори.
• Запечатана конструкция:Резервоарът на трансформатора е запечатан, за да се предотврати навлизането на влага и кислород, които могат да влошат маслената и хартиената изолация. Консерваторът (разширителен резервоар) е свързан към главния резервоар и е частично пълен с масло, осигурявайки запечатана среда. Вентилаторът позволява на въздуха да влиза и излиза от консерватора, но съдържа десикант за отстраняване на влагата от въздуха.
• Възможност за претоварване:Маслените трансформатори имат значителна способност за претоварване. Маслото действа като термичен буфер, като абсорбира топлината по време на периоди на високо натоварване и я освобождава, когато натоварването намалее. Това позволява на трансформатора да се справя с краткотрайни претоварвания, без да надвишава температурните си граници. Способността за претоварване е особено важна в мрежа, където товарите могат да варират непредсказуемо.
• Мониторинг на състоянието:Маслото може да бъде взето и анализирано, за да се оцени състоянието на трансформатора. Анализът на разтворения газ (DGA) е най-важната техника за наблюдение на състоянието. Газовете, разтворени в маслото, дават индикация за вида и сериозността на всяка повреда. Чрез редовно наблюдение на маслото потенциалните проблеми могат да бъдат идентифицирани рано, което позволява да се предприемат коригиращи действия, преди да възникне повреда.

Надеждността на масления трансформатор е доказана в продължение на десетилетия на експлоатация. Много маслени трансформатори са били в експлоатация повече от 40 години, само с рутинна поддръжка. Здравата конструкция на трансформатора, съчетана със способността му да се поддържа в полеви условия, го прави надежден актив за всяко комунално предприятие. В Lugao проектираме нашия маслен трансформатор за най-високи нива на надеждност. Нашите трансформатори са произведени с висококачествени материали и са подложени на строги тестове, включително диелектрични тестове, тестове за късо съединение и термични тестове, за да се гарантира, че ще работят надеждно при всякакви работни условия.

Таблицата по-долу показва типичния живот на различните трансформаторни компоненти и факторите, които влияят на тяхната дълготрайност.

Надеждността на масления трансформатор е пряк резултат от неговата здрава конструкция, защитните свойства на маслото и възможността за наблюдение на състоянието му. Тези фактори се комбинират, за да превърнат масления трансформатор в най-надеждната технология за енергийни мрежи от комунални услуги.

4. Как потопеният в масло трансформатор осигурява 30-40 години експлоатационен живот?

Дългият експлоатационен живот на масления трансформатор е доказателство за неговата здрава конструкция и присъщата издръжливост на неговите компоненти. Добре проектираният и правилно поддържан маслен трансформатор може да работи надеждно от 30 до 40 години, а в някои случаи дори повече. Ключът към тази дълготрайност се крие в защитата, осигурена от маслото и способността да се поддържа състоянието на трансформатора през целия му живот. Двойната роля на маслото като изолатор и охлаждаща течност, съчетана със запечатаната конструкция, създава среда, която предпазва сърцевината и намотките от разграждащите ефекти на влага, кислород и замърсяване.

Животът на масления трансформатор обикновено се определя от състоянието на неговата изолационна система, която се състои от хартиената изолация и маслото. Хартиената изолация се влошава с течение на времето поради термични, механични и химични натоварвания. Скоростта на разграждане се определя от уравнението на Арениус: животът на изолацията намалява наполовина за всяко повишаване на работната температура с 8-10°C. Следователно контролирането на температурата на трансформатора е от съществено значение за максимизиране на експлоатационния му живот. Системата за охлаждане на маслото е от решаващо значение за управлението на температурата. Маслото разсейва топлината, генерирана от сърцевината и намотките, като поддържа температурата на изолацията в приемливи граници.

Друг фактор, влияещ върху живота на масления трансформатор, е състоянието на самото масло. Маслото може да се замърси с влага и кислород с течение на времето. Влагата намалява диелектричната якост на маслото и ускорява стареенето на хартиената изолация. Кислородът кара маслото да се окислява, образувайки киселини и утайки, които могат допълнително да разрушат изолацията. Редовното тестване на маслото е от съществено значение за наблюдение на състоянието на маслото. Филтрирането и обработката на маслото може да премахне влагата и замърсителите, като възстанови свойствата на маслото и удължи живота на трансформатора. В много случаи маслото може да се смени изцяло, възстановявайки трансформатора до почти ново състояние.

В допълнение към маслото и изолацията, другите компоненти на трансформатора също могат да бъдат поддържани или заменени, за да се удължи експлоатационният му живот. Например, втулките, охладителната система и стъпалният превключвател могат да бъдат сменени или обновени. Тази модулност позволява животът на трансформатора да бъде удължен значително отвъд живота на неговите отделни компоненти. В Lugao, ние проектираме нашия маслен трансформатор с мисъл за поддръжка. Нашите трансформатори се отличават с лесен достъп до критични компоненти и стандартни интерфейси за резервни части. Това гарантира, че нашите клиенти могат да поддържат своите трансформатори в експлоатация в продължение на десетилетия.

5. Какви са икономическите предимства на маслените трансформатори?

Въпреки че първоначалната цена на маслен трансформатор е по-висока от тази на сух трансформатор, масленият трансформатор предлага значителни икономически предимства по време на експлоатационния си живот. Основните икономически предимства са: по-ниски експлоатационни загуби, по-висока способност за претоварване, по-дълъг експлоатационен живот и по-ниски разходи за поддръжка. Тези фактори допринасят за по-ниска обща цена на притежание (TCO) за масления трансформатор през неговия експлоатационен живот от 30-40 години.

Работните загуби на трансформатор са сумата от загубите на празен ход (загуби в сърцевината) и загубите при натоварване (загуби на мед). Загубите на празен ход са постоянни и зависят от материала и конструкцията на сърцевината. Загубите на натоварване варират в зависимост от квадрата на тока на натоварване. Цената на тези загуби през целия живот на трансформатора може да бъде значителна, особено в райони с високи цени на електроенергията. Маслените трансформатори обикновено имат по-ниски загуби в сърцевината от сухите трансформатори поради превъзходната ефективност на охлаждане, което позволява по-компактен и ефективен дизайн на сърцевината.

По-голямата способност за претоварване на масления трансформатор е друго значително икономическо предимство. В мрежа натоварването рядко е постоянно. Има пикови периоди и периоди на ниско търсене. Масленият трансформатор може да се справи с краткотрайни претоварвания, което позволява на предприятието да отложи инвестицията в нов капацитет. Възможността за претоварване също позволява трансформаторът да работи при по-висок среден коефициент на натоварване, намалявайки необходимостта от допълнителни трансформатори.

Дългият експлоатационен живот на масления трансформатор е голямо икономическо предимство. Цената за подмяна на трансформатор е значителна, включително цената на новия трансформатор, цената на инсталацията и цената на престоя. Чрез удължаване на експлоатационния живот, комуналното предприятие може да отложи тези разходи.

Следващата таблица предоставя обобщение на икономическите предимства на масления трансформатор в сравнение със сухия трансформатор:

Потопеният в масло трансформатор предлага най-добрата икономическа стойност за енергийни мрежи от комунални услуги. По-ниските експлоатационни загуби, по-голямата способност за претоварване и по-дългият експлоатационен живот повече от компенсират по-високите първоначални разходи. В Lugao ние се ангажираме да предоставяме на нашите клиенти маслени трансформатори, които осигуряват най-добрата икономическа стойност, съчетавайки висока производителност с дългосрочна надеждност.

6. Често задавани въпроси (FAQ)

Въпрос 1: Каква е типичната продължителност на живота на маслен трансформатор?

Отговор: Един добре проектиран и правилно поддържан маслен трансформатор може да има експлоатационен живот от 30 до 40 години, а в някои случаи дори по-дълъг. Продължителността на живота се определя основно от състоянието на хартиената изолация и изолационното масло. Редовната поддръжка, включително тестване на маслото и филтриране, може значително да удължи експлоатационния живот на трансформатора. В Lugao Power Co., Ltd., ние проектираме нашия маслен трансформатор за дългосрочна надеждност, със здрава конструкция и висококачествени материали.

Въпрос 2: Как един маслен трансформатор се сравнява със сухия трансформатор по отношение на пожарната безопасност?

Отговор: Маслените трансформатори съдържат запалима течност (масло), която представлява опасност от пожар. Сухите трансформатори се считат за по-безопасни по отношение на риска от пожар, тъй като са изработени от незапалими материали. Въпреки това рискът от пожар на маслен трансформатор може да бъде смекчен чрез конструктивни характеристики като противопожарни стени, системи за гасене на пожар и използването на по-малко запалими течности (като синтетични естери). Много компании избират маслени трансформатори заради превъзходната им производителност и надеждност, като приемат по-високия риск от пожар в замяна на предимствата и прилагат подходящи мерки за безопасност. Изборът между двата типа зависи от конкретното приложение и изискванията за безопасност на обекта.

Въпрос 3: Каква е целта на маслото в маслен трансформатор?

Отговор: Маслото в маслен трансформатор има две основни функции: осигурява електрическа изолация между намотките и резервоара и действа като охлаждаща течност. Високата диелектрична якост на маслото предотвратява електрически пробив, а топлопроводимостта му позволява да абсорбира топлината от сърцевината и намотките и да я пренася към стените на резервоара. Маслото също така осигурява чиста, инертна среда за намотките, като ги предпазва от влага и кислород. Състоянието на маслото е критично за работата и дълготрайността на трансформатора.

Въпрос 4: Какво представлява анализът на разтворения газ (DGA) и защо е важен?

Отговор: Анализът на разтворения газ (DGA) е диагностична техника, използвана за оценка на състоянието на маслен трансформатор. Маслото съдържа разтворени газове, които се генерират от различни видове повреди в трансформатора. Чрез анализиране на състава и концентрацията на тези газове е възможно да се идентифицират вида и тежестта на повредата. DGA е основен инструмент за предотвратяване на повреди и удължаване на експлоатационния живот на трансформатора. Препоръчва се DGA да се извършва на редовни интервали, обикновено веднъж годишно или два пъти годишно.

Въпрос 5: Какви са екологичните съображения за маслени трансформатори?

Отговор: Основната загриженост за околната среда при маслените трансформатори е потенциалът за маслени разливи, които могат да замърсят почвата и водата. За да се намали този риск, трансформаторите са оборудвани със системи за задържане, като ями за събиране на масло. Освен това има нарастваща тенденция към използването на биоразградими и по-малко запалими изолационни течности, като синтетични естери, които имат по-малко въздействие върху околната среда. Изхвърлянето на използваното трансформаторно масло трябва да се управлява в съответствие с екологичните разпоредби. В Lugao Power Co., Ltd. сме ангажирани с екологично отговорно производство и предлагаме трансформатори със синтетични естерни течности и здрави конструкции, устойчиви на течове.

7. Заключение

Масленият трансформатор е безспорният работен кон на електрическата мрежа от комунални услуги. Неговата превъзходна надеждност, ефективно термично управление, дълъг експлоатационен живот и благоприятни икономически показатели го правят предпочитан избор за комунални услуги по целия свят. Маслото осигурява основна електрическа изолация и охлаждане, което позволява на трансформатора да работи ефективно и надеждно при най-взискателните условия. Възможността да се наблюдава състоянието на трансформатора чрез тестване на масло и да се поддържа трансформаторът през дългия му експлоатационен живот го прави надежден актив. Докато съществуват други технологии, като например сухи трансформатори, масленият трансформатор остава доминиращата технология за приложения с високо напрежение и висока мощност. Доказаната производителност на трансформатора, съчетана със способността му да бъде поддържан и обновен, гарантира, че той ще продължи да бъде гръбнакът на електрическата мрежа за десетилетия напред.

В Lugao Power Co., Ltd., ние произвеждаме висококачествени маслени трансформатори повече от две десетилетия. Нашите трансформатори са проектирани да отговарят на най-високите стандарти за производителност, надеждност и ефективност. Ние се ангажираме да предоставяме на нашите клиенти възможно най-добрите продукти и услуги и ви каним да се свържете с нас, за да научите повече за нашите решения за маслени трансформатори.

Свържете се с Lugao Power Co., Ltd. днесза да научите повече за нашите решения за маслени трансформатори за вашите приложения в енергийната мрежа от комунални услуги.
