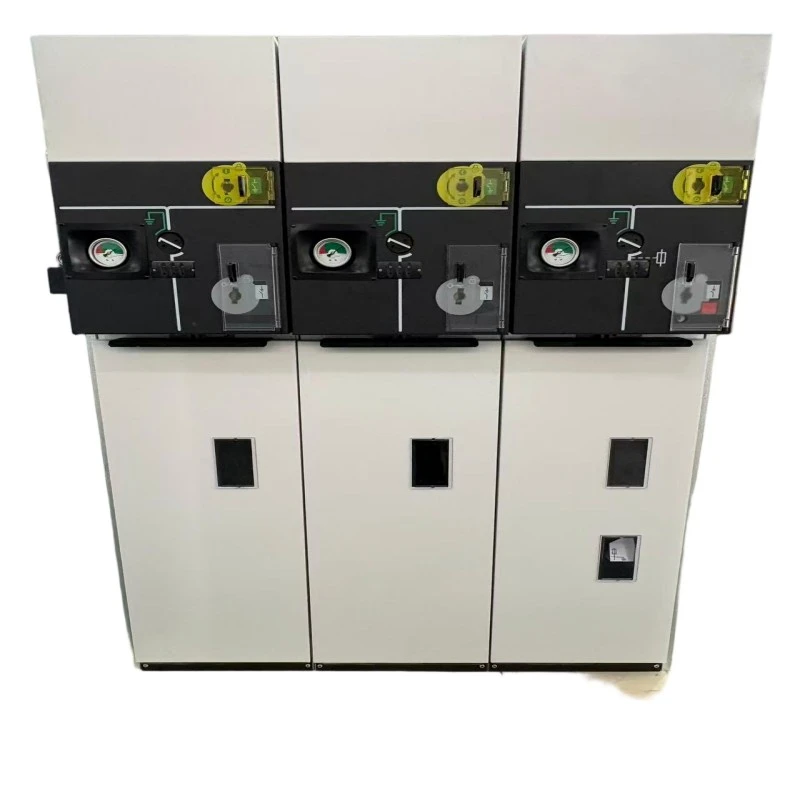

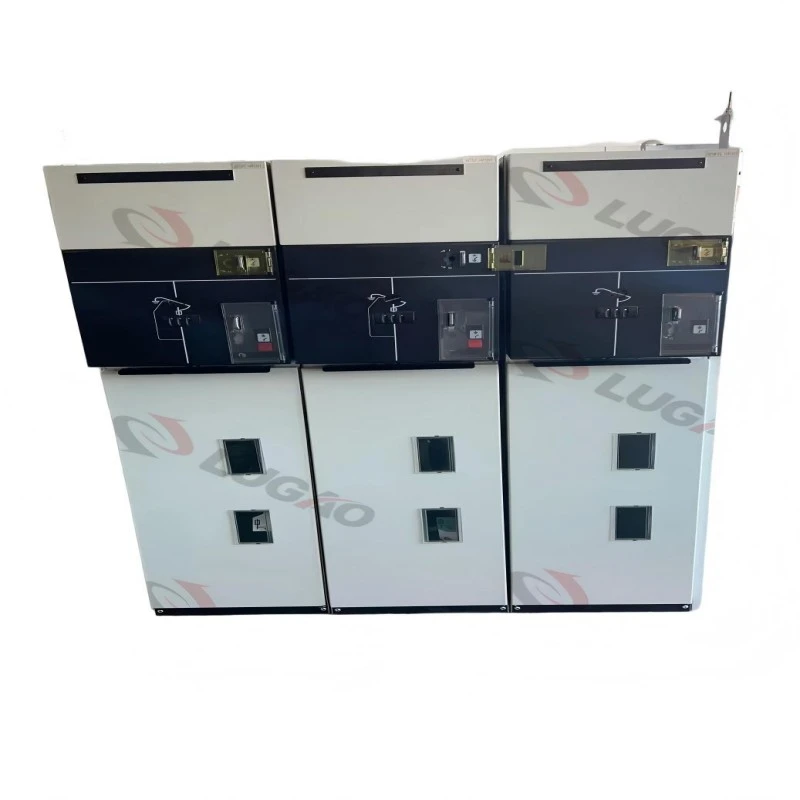

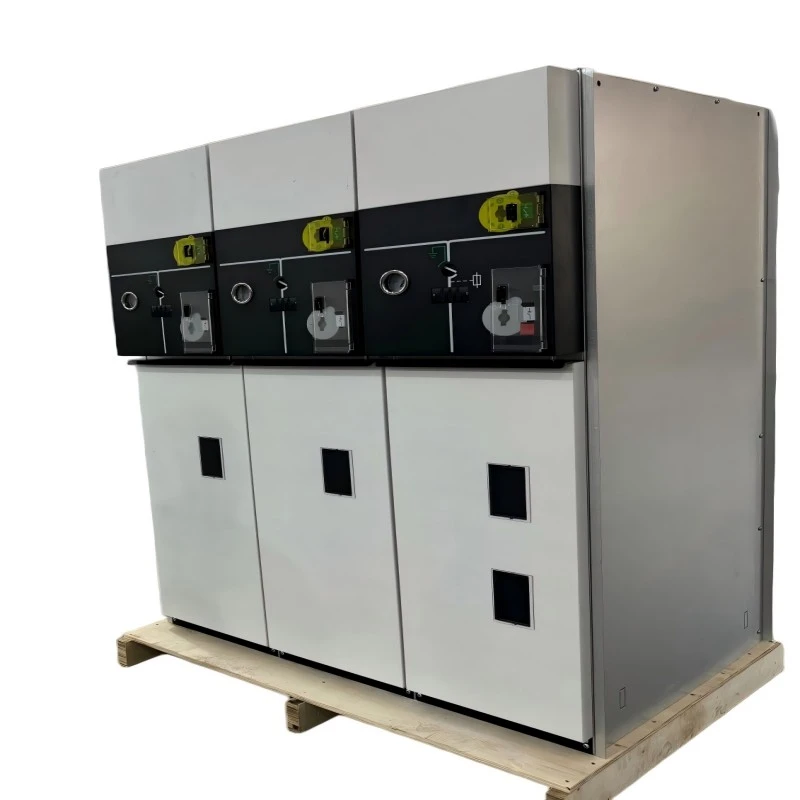

Блокираща система с ниско съдържание на газ, метално затворено RMU

Блокиращата система с ниско съдържание на газ, метално затворено RMU (Пръстен Основен модул) е фабрично сглобена, типово тествана разпределителна уредба, предназначена за разпределителни мрежи средно напрежение (до 24kV). Той съчетава газова технология с изолация от SF6 или без SF6 с механична и електрическа система за блокиране при ниско налягане на газа.

Какво прави:

RMU безопасно свързва, изолира и защитава трансформатори и кабелни вериги в пръстеновидни мрежи. „Системата за блокиране при нисък газ“ автоматично предотвратява работа (затваряне или заземяване), когато вътрешното газово налягане падне под безопасните прагове – елиминирайки рисковете от вътрешна дъга поради недостатъчна диелектрична якост. Металната конструкция осигурява здрава физическа защита и електромагнитно екраниране.

Ключови функции:

● Създаване/разрушаване на товара

● Работа на заземителен превключвател с блокировка

● Дефектнотокова защита (с предпазител или реле)

● Аларма за ниско налягане на газ и блокиране

● Видима изолация под метален корпус

Всеки RMU с метална обвивка на системата за ниско ниво на газ от Lugao Power отговаря на стандартите IEC 62271-200 и GB/T 3906, осигурявайки безпроблемна интеграция в интелигентни мрежи.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Основни функции (със секция за въпроси и отговори)

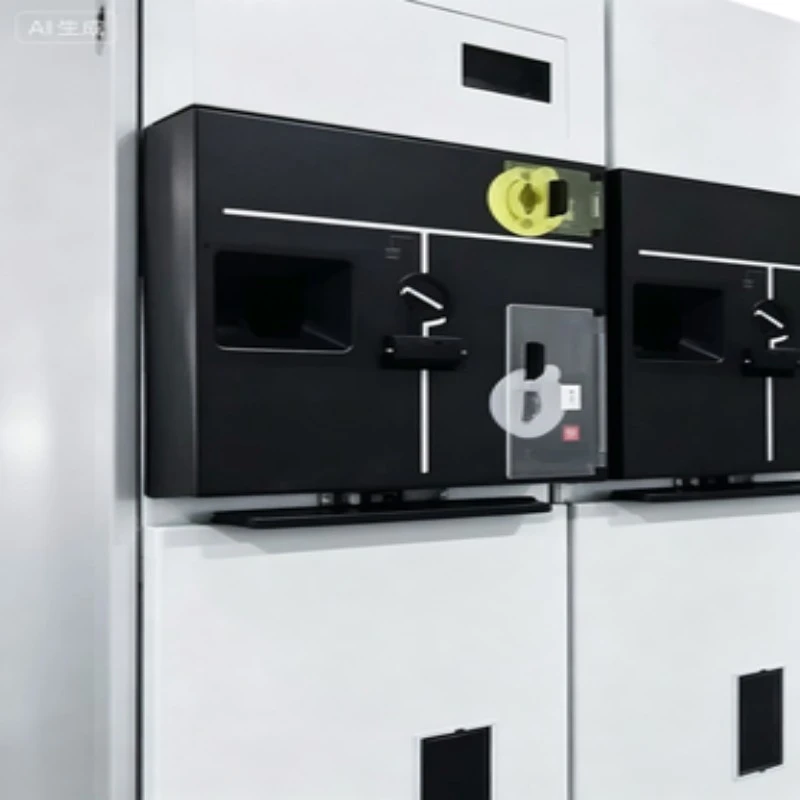

Характеристика 1: Блокиращ механизъм с ниско налягане на газа

Предотвратява затваряне или заземяване, когато плътността на газа е недостатъчна.

Механична ключалка + спомагателна контактна обратна връзка към RTU.

Характеристика 2: Метален затворен, напълно затворен резервоар

Резервоар от неръждаема стомана с лазерно заваряване.

Няма открити външни части под напрежение.

Характеристика 3: Интегрирани механични/електрически блокировки

●Превключвател на товара – прекъсвач за заземяване – блокираща верига на предния капак.

Разпоредби за ключалка и катинар.

Характеристика 4: Компактен и модулен дизайн

Широчина до 375 mm на единица.

Разширяема от двете страни.

Характеристика 5: Лесна за поддръжка газова система

Самоуплътняващи се вентили; манометър за газ със зона на ниско налягане, маркирана в червено.

Приложения

1. Вторични разпределителни мрежи (жилищни и търговски комплекси)

2. Колекторни станции за вятърна/слънчева енергия (приспособимост към околната среда)

3. Разпределителни стаи на хъб за зареждане на EV

4. Резервни захранващи устройства за център за данни

5. Пръстенови мрежи на промишлени предприятия

Въпроси и отговори --- Задълбочено потапяне в характеристиките на продукта

В1: Влияе ли блокировката при ниско ниво на газ на нормалната скорост на работа?

О: Не. При нормално налягане блокировката е прозрачна. Само при изтичане на газ (напр. поради стареене на уплътнението) ключалката се включва --- обикновено след 10+ години. Добавя нулево забавяне по време на рутинно превключване.

Q2: Какъв е типичният интервал за зареждане с газ?

A: За версия SF6, >20 години при нормални условия. Блокировката за нисък газ ще задейства аларма много преди критичното ниво, позволявайки планирана поддръжка.

Въпрос 3: RMU с метален капак на системата за блокиране с ниско съдържание на газ подходящ ли е за автоматизация на интелигентна мрежа?

О: Абсолютно. Всеки модул осигурява спомагателни контакти за аларма за нисък газ, състояние на блокиране и позиция на превключвателя --- съвместими с IEC 61850 чрез RTU.

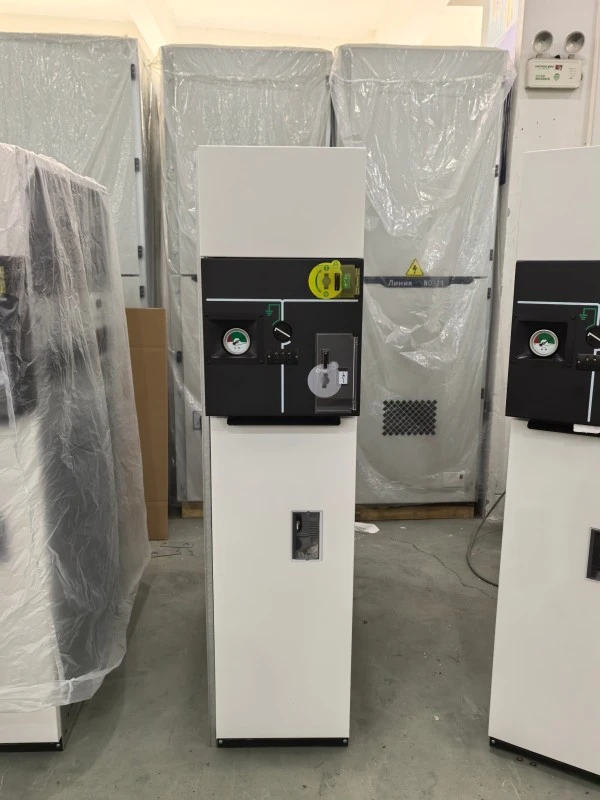

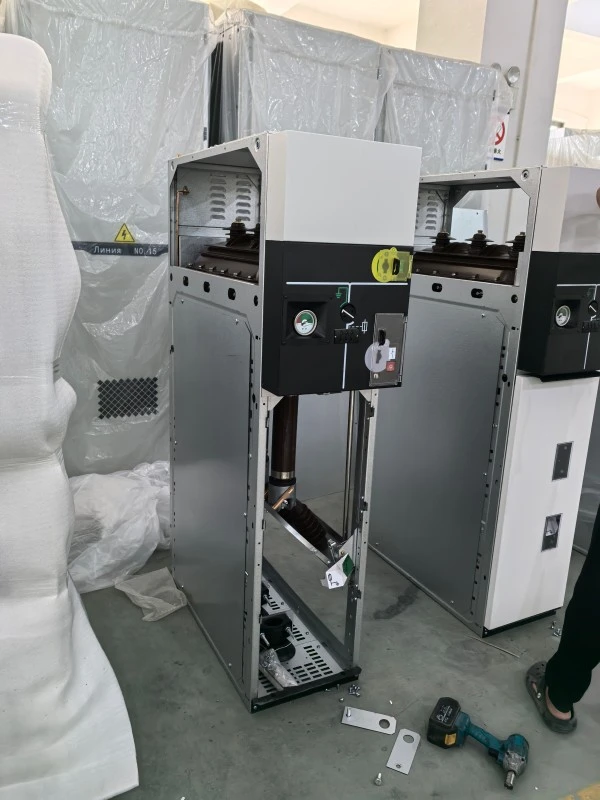

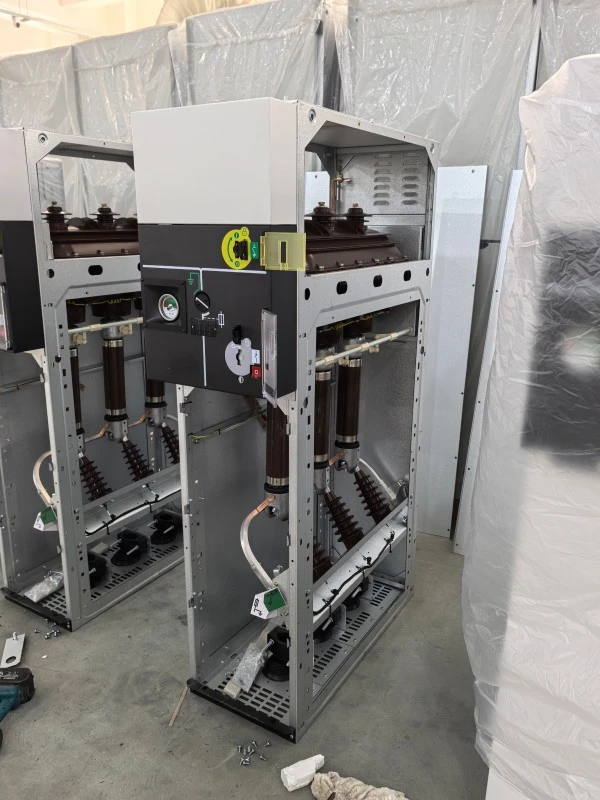

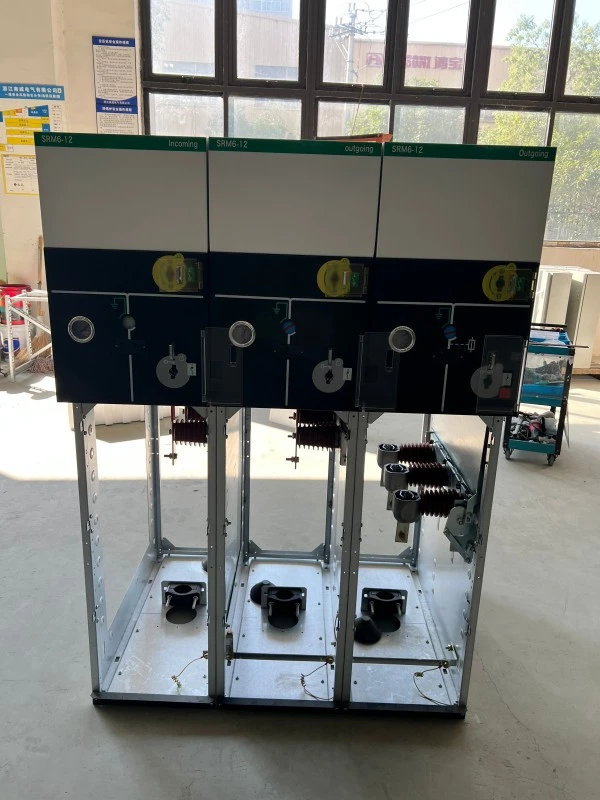

Подробности за производството

Производствен процес

●Lugao Power Co., Ltd. произвежда всяка метална обшивка на системата за блокиране с нисък газRMUв чиста стая клас 100 000 за пълнене с газ. Основни производствени стъпки:

1. Лазерно рязане на резервоар и роботизирано заваряване ---тест за теч на хелий (<1×10⁻⁶ mbar·L/s).

2. Вакуумно сушене и дегазиране --- съдържание на влага ≤10ppm.

3. Механично блокиращо устройство --- тест за издръжливост от 5000 цикъла.

4. Калибриране на блокировка с нисък газ ---използване на прецизни превключватели за налягане и гърбични механизми.

5. Окончателен електрически тест --- издръжливост на мощностна честота (42kV/1min за 12kV модули).

6. Уникален сериен номер --- проследим до сертификати за суровини.

Контрол на качеството

Всеки RMU преминава 100% фабричен тест за приемане (FAT) съгласно IEC.

●Функцията за блокировка на течен газ е проверена в три точки на налягане: нормално, аларма, блокиране.

Измерване на частичен разряд <5pC при 1.2Ur.

Сертификати и осигуряване на качеството

Защо да изберете Lugao Power Co., Ltd.?

● 15+ години в разпределителна уредба средно напрежение.

● Поддръжка през жизнения цикъл – гарантирани резервни части за 10 години.

● Инженеринг по поръчка – добавете дистанционно наблюдение на ниско ниво на газ, нагревател или CT.

„Когато закупите RMU в метален корпус с ниска газова блокировка от Lugao, вие получавате не просто продукт, а партньор в мрежовата безопасност.“

Опаковане и доставка

Опаковка

1. Индивидуален RMU: Запечатан в антистатичен PE плик + десикант.

2. Омекотяване: 30 mm EPE пяна в дървена щайга.

3. Външен сандък: Термично обработен шперплат (съвместим с ISPM-15 за износ).

4. Маркировка: Чуплив, център на тежестта, етикет с газ, предупреждение за блокиране.

Доставка

1. Пристанище: Шанхай / Нингбо.

2. Време за изпълнение: 25 работни дни за стандартни модули 630A (примерна поръчка 15 дни).

3. Документи за доставка: Опаковъчен лист, търговска фактура, товарителница, протоколи от изпитвания, сертификат за калибриране на блокировка.

Бележка за транспортиране на газ

Уредите, пълни с SF6 или екологичен газ, се изпращат като „безопасни стоки“ съгласно UN 3166 (машини с газ). Всички клапани са запечатани и защитени.

ЧЗВ

Въпрос 1: Какъв е гаранционният период за блокировъчната система с ниско съдържание на газ в метален капак RMU?

О: Lugao Power предоставя 12 месеца от датата на пускане в експлоатация или 18 месеца от изпращането (което по-рано). Механизмът за блокиране при ниско ниво на газ е покрит за 5 години.

В2: Може ли блокировката за ниско ниво на газ да бъде прескочена при спешни случаи?

О: Не по дизайн. Байпасът би нарушил безопасността. Вместо това предоставяме временен комплект за зареждане с газ за възстановяване на налягането в рамките на 30 минути. Винаги следвайте lockout-tagout.

Q3: Предоставяте ли обучение за инсталиране?

A: Да. Ние предлагаме дистанционно видео насочване безплатно и обучение на място за поръчки над 10 единици.

Q4: Как да проверя функцията за блокировка при ниско ниво на газ преди инсталиране?

О: Използвайте тестовия порт на монитора за плътност на газа. Бавно изпуснете газ – при прага на алармата (0,03MPa) ще чуете алармено реле; при праг на блокиране (0,02MPa) работният вал на превключвателя блокира механично. Това е демонстрирано в нашето фабрично видео.

Q5: Този RMU съвместим ли е с газ без SF6?

A: Да. Lugao Power предлага система за блокиране с ниско съдържание на газ, затворена в метал RMU със смес от N2/SF6 (70%/30%) или газ на основата на C4-FN. （Праговете на газовата среда и блокировката се конфигурират според избраната изолационна система.）Праговете на налягането на блокировката се преизчисляват за всеки тип газ.
