RMU MV HV изолиран разпределителен панел с VCB

Какво е това?

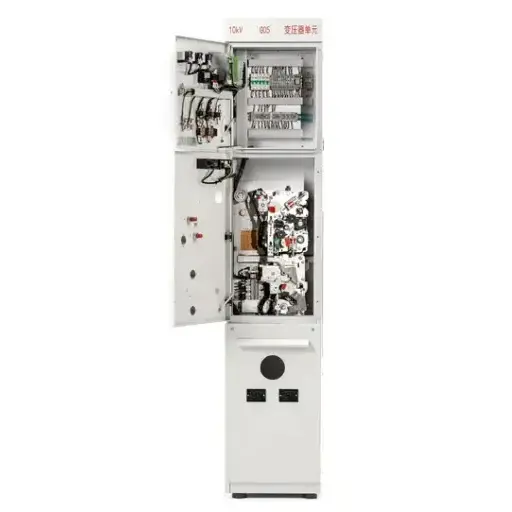

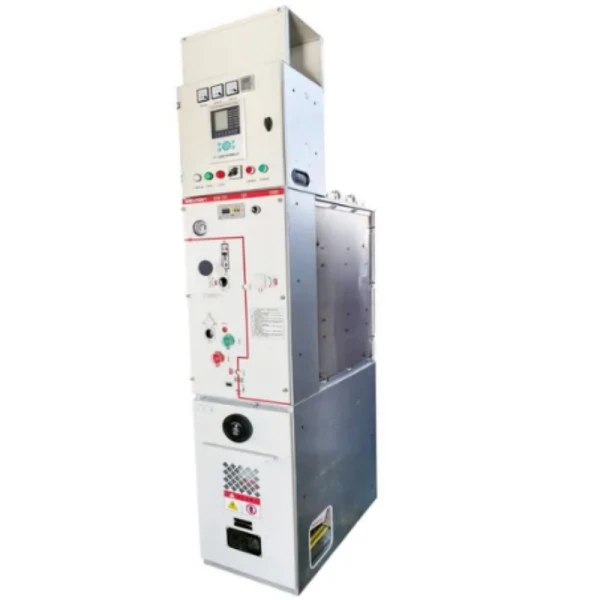

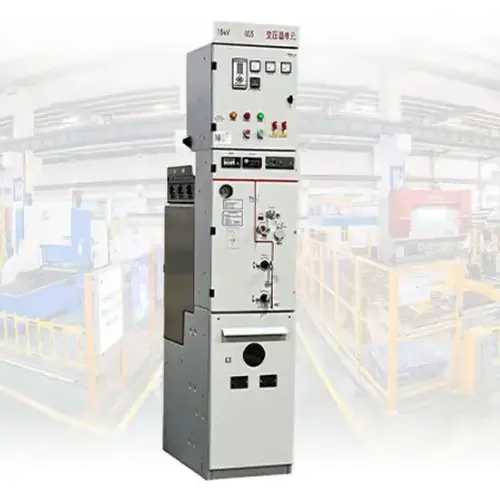

RMU MV HV изолиран разпределителен панел с VCB е фабрично сглобено, метално затворено електрическо разпределително устройство, комбиниращоПръстеново основно устройство (RMU)функционалност с технологията вакуумен прекъсвач (VCB). RMU позволява конфигурация на пръстеновидна мрежа - мощността може да тече от всяка посока, осигурявайки непрекъснатост на захранването. VCB, разположен в запечатан вакуумен прекъсвач, гаси дъгата в рамките на милисекунди, когато възникне повреда.

RMU (Ring Main Unit) се отнася до компактна разпределителна уредба, предназначена за електрически мрежи с верига. За разлика от радиалните разпределителни системи, където една повреда може да прекъсне захранването на цели товари надолу по веригата, RMU ви позволява да създадете конфигурация на пръстен: мощността може да тече от всяка посока. Когато възникне повреда в една секция, вие просто изолирате тази секция, докато останалата част от мрежата продължава да получава захранване от алтернативното захранване.

VCB (вакуумен прекъсвач) е сърцето на защитната система на този панел. Вътре в запечатан вакуумен прекъсвач, прекъсвачът може да изгаси електрическата дъга в рамките на милисекунди, когато възникне повреда. Тъй като вътре в прекъсвача няма въздух или масло, дъгата се гаси почти мигновено, минимизирайки щетите на оборудването надолу по веригата и удължавайки живота на контакта.

MV HV Insulated Switchear показва, че този продукт работи в диапазона от средно до високо напрежение (обикновено от 12 kV до 40,5 kV) и използва усъвършенствана технология за изолация - или SF6 газ, или твърд диелектрик - за изолиране на частите под напрежение от околната среда.

Какво може да направи?

1. Контрол на разпределението на мощността – Включване/изключване на веригите ръчно или чрез SCADA

2. Защита от повреда – прекъсва токове на късо съединение до 31,5kA

3. Изолация на мрежата – безопасно заземете изходящите кабели за поддръжка

Този панел позволява на комунални услуги, промишлени предприятия и търговски сгради да постигнат почти нулев престой, като същевременно поддържат абсолютна безопасност на персонала. Всеки RMU MV HV изолиран разпределителен панел с VCB е създаден да работи в най-суровите среди.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Ключови характеристики

Интегрирана VCB защита --- За разлика от стандартните RMU с предпазители, нашият RMU MV HV изолиран панел на разпределителна уредба с VCB осигурява пълно прекъсване при повреда. Вакуумният прекъсвач не изисква поддръжка през целия си живот.

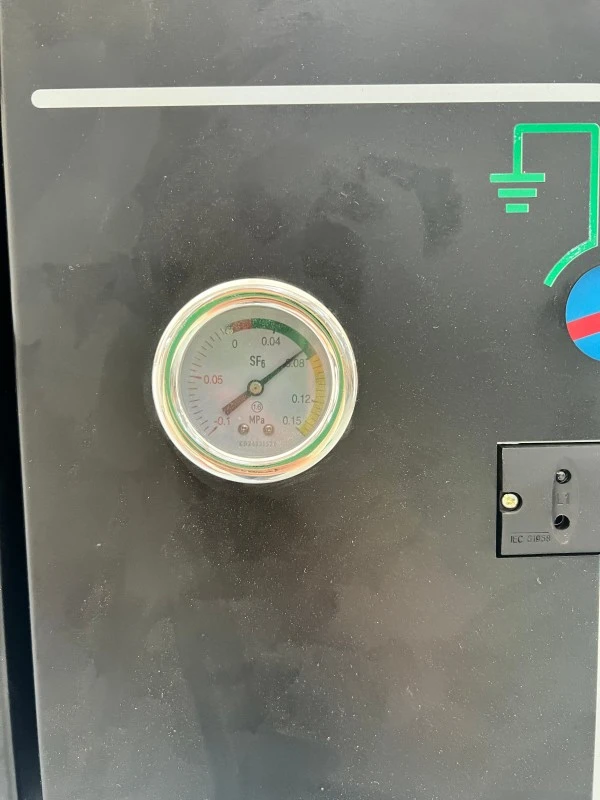

Запечатан изолационен резервоар за SF6 --- Всички части под напрежение се помещават в резервоар от неръждаема стомана с диаметър 3 мм с <0,1% годишно изтичане. Без почистване, без тестване на изолацията, без излагане на прах или солена мъгла.

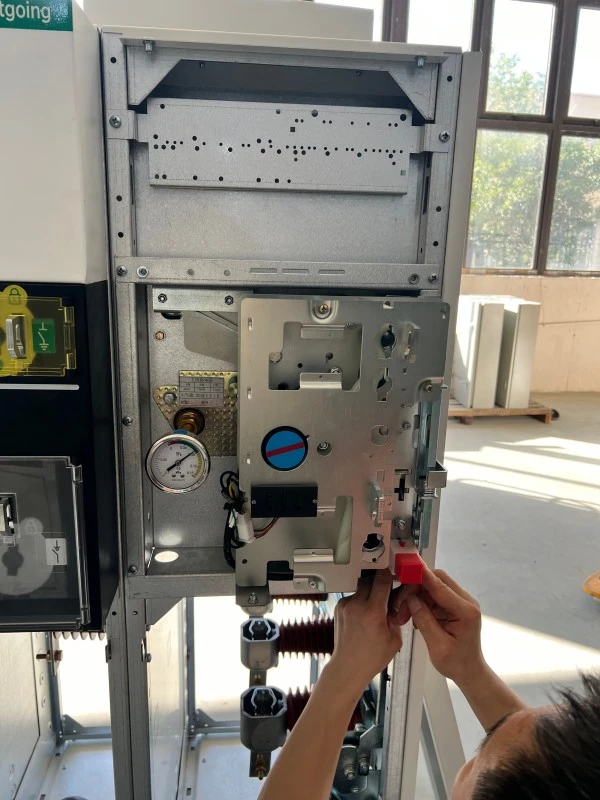

Трипозиционен прекъсвач-разединител Предлага свързани, изключени и заземени позиции с механично блокиране за предотвратяване на неправилни последователности.

Издръжливост на вътрешна дъга --- Тестван при 20kA/1s с освобождаване на налягането, насочващо горещите газове далеч от оператора.

Компактен отпечатък --- Заема 30-50% по-малко подово пространство от разпределителната апаратура с въздушна изолация, идеална за подстанции с ограничено пространство.

Дистанционно наблюдение---Стандартни спомагателни контакти плюс допълнителна комуникация Modbus или IEC 61850.

Приложения

● Градско електроразпределение (сутеренни подстанции, търговски комплекси)

● Вятърни и слънчеви ферми (издържа на вибрации, температурни крайности)

● Промишлени предприятия (стомана, цимент, нефтохимически)

● Центрове за данни (изисквания за непрекъсната работа от ниво III/IV)

● ЖП тягови подстанции (25kV системи)

● Минни операции (прашни, влажни среди)

Функция Въпроси и отговори

Въпрос: Как се различава VCB от превключвателя за прекъсване на товара?

О: Превключвателят за прекъсване на товара прекъсва само нормалните токове на натоварване. VCB в този RMU MV HV изолиран разпределителен панел с VCB прекъсва токове на повреда до 31,5 kA за милисекунди, като използва вакуумен прекъсвач без йонизираща среда.

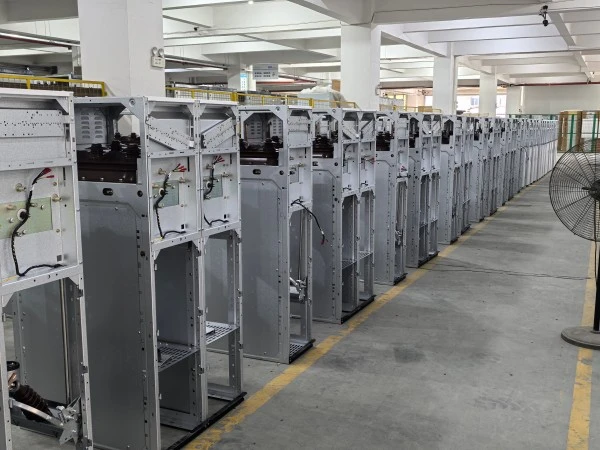

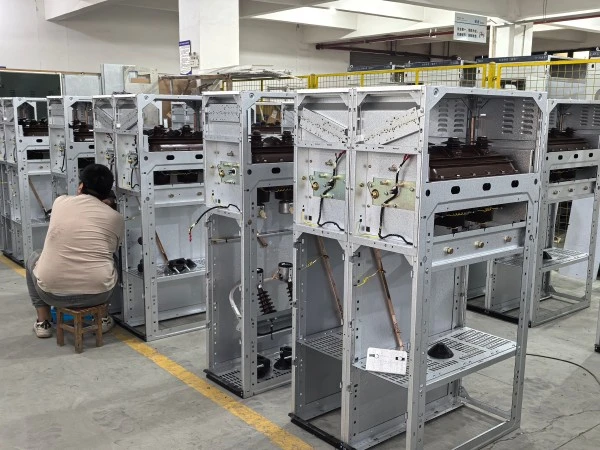

Подробности за производството

Производствен процес

● Изработка на резервоар --- Лазерно изрязана неръждаема стомана 316L, заварена с робот, инспектирана с рентгенови лъчи, тествана под налягане при 0,4 MPa за 24 часа.

● Монтаж на вакуумен прекъсвач --- Всеки прекъсвач се подлага на тест за високо напрежение 70kV AC и измерване на контактното съпротивление.

● Обработка на SF6 --- Резервоарът се вакуумира до <10Pa, след това се пълни с газ SF6 (>99,97% чистота, точка на оросяване <-50°C). Халогенният снифър проверява всички уплътнения.

● Тестване --- Тестове за механична издръжливост (1000 цикъла), диелектрични (70kV/1min), частичен разряд (<5pC) и вътрешна дъга (20kA/1s).

Гарантиране на качеството и сертификати

Защо да изберете Lugao Power?

RMU с VCB срещу RMU с предпазител

Като цяло VCB RMU се препоръчват за електроразпределителни системи със среден и голям капацитет, които изискват чести превключващи операции, разширена защита и дистанционно наблюдение. RMU с предпазители са рентабилно решение за защита на трансформатори и по-малки разпределителни мрежи с относително стабилни товари.

Опаковане, доставка и следпродажбено обслужване

Опаковка

1. VCI филм вътрешна обвивка + подложка от пяна + 9 мм шперплат щайга

2. Налягането на SF6 е намалено до 0,05MPa за транспортиране

Следпродажбено обслужване и гаранция

1. Гаранционен период: 12 месеца от пускането в експлоатация или 18 месеца от изпращането, което от двете настъпи първо.

2. Покритие: Дефекти в материала/изработката, пълнене с SF6 за течове >0,5%/година, VCB загуба на вакуум.

3. Изключения: Неправилен монтаж, непреодолима сила, неоторизирана модификация, консумативи.

Услуги:

1. Безплатно дистанционно отстраняване на неизправности (24-часов отговор)

2. Изпращане на резервни части до 48 часа (регионални складове)

3. Налична удължена гаранция (2, 3 или 5 години)

Често задавани въпроси

В1: Можете ли да предоставите отчети за типови тестове и FAT?

A: Да. Налични са доклади от IEC типови изпитвания. Фабричното приемане в нашата фабрика в Zhejiang е добре дошло. Проверка от трета страна (SGS, BV), налична за сметка на клиента.

Q2: Как се обработват гаранционните искове в международен план?

О: Изпратете снимки/видеоклипове по имейл наlugaoteam@lugaoelectric.com. Дистанционна диагностика до 24 часа. За дефекти, покрити от застраховката, ние ще изпратим резервни части безплатно.

Q3: Какъв е очакваният експлоатационен живот на този RMU MV HV изолиран панел с VCB?

A: SF6 резервоар и шини: 30 години. VCB прекъсвач: 10 000 операции или 30 години. Основен ремонт на механизма: 15-20 години. Общ експлоатационен живот: 25-30 години при правилна поддръжка.

В4: Какви условия на плащане приемате?

A: Клиенти за първи път: 30% T/T аванс, 70% преди изпращане. Утвърдени клиенти: 20% T/T + 80% срещу B/L копие. Приема се акредитив на виждане.

Q5: Може ли RMU MV HV изолиран панел на разпределителна уредба с VCB да се използва на голяма надморска височина?

A: Стандартен дизайн ≤2000m. Версия за голяма надморска височина (увеличен път на пълзене, по-високо налягане на SF6), налична за до 3500 m. Инженеринг по поръчка за >3500м.
