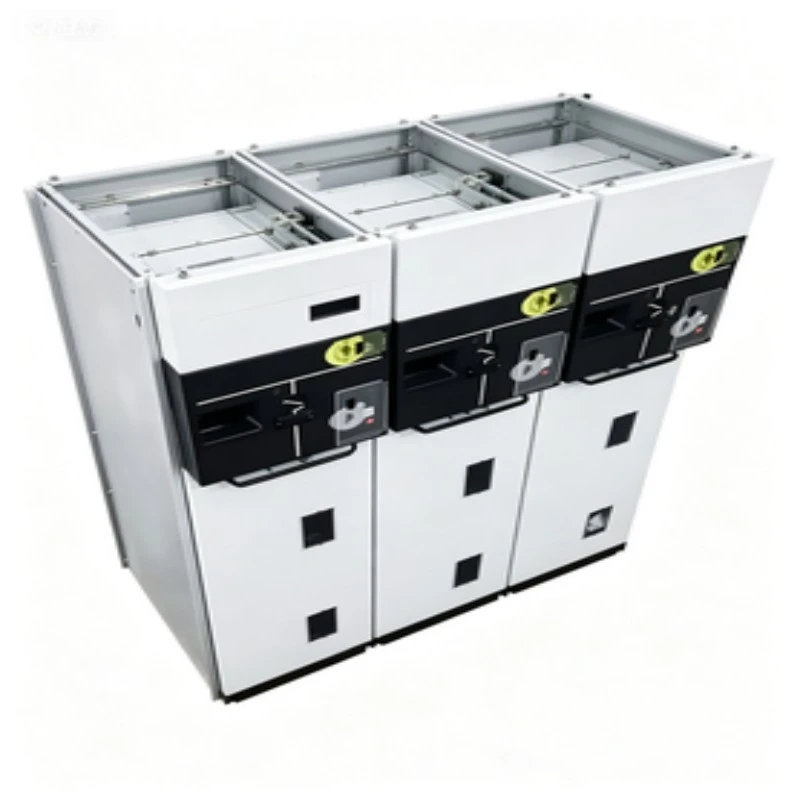

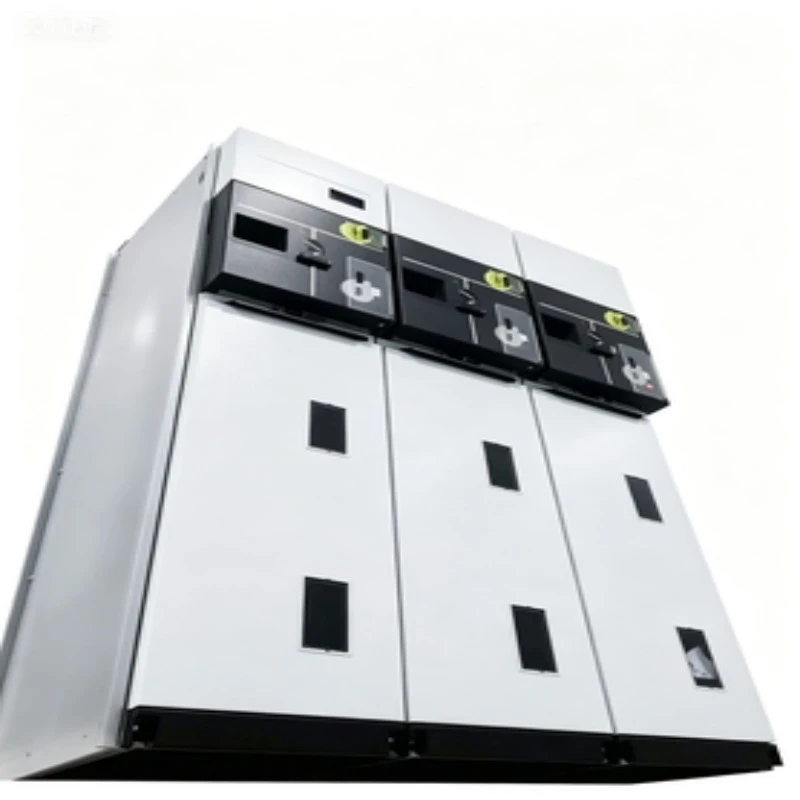

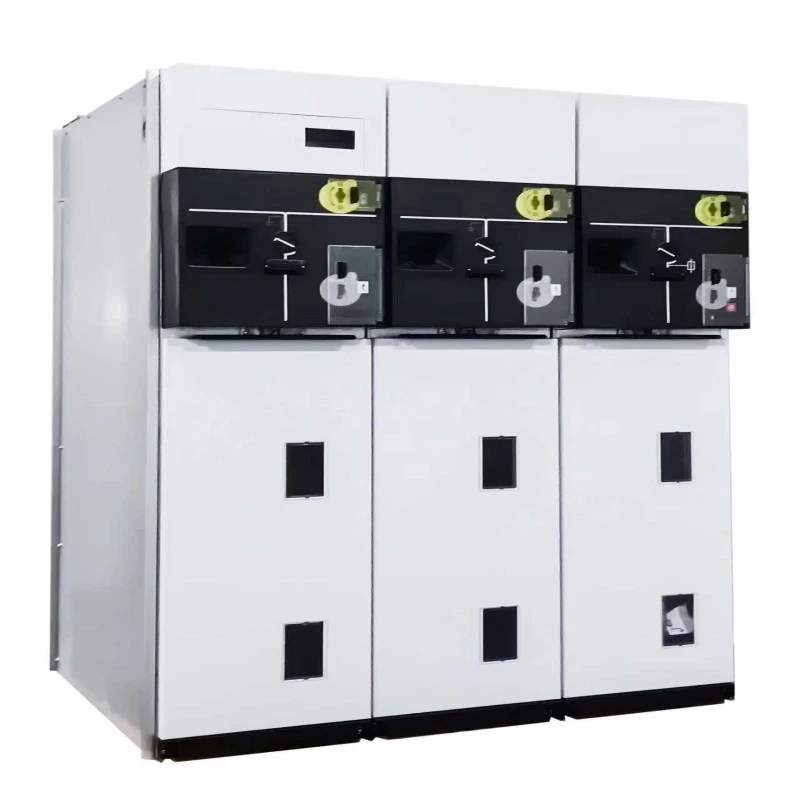

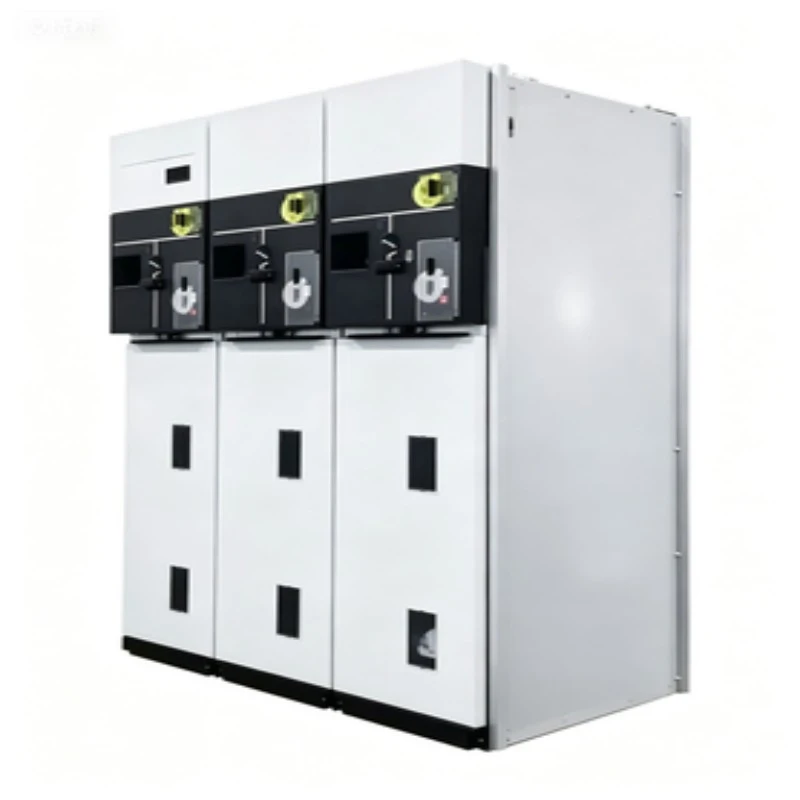

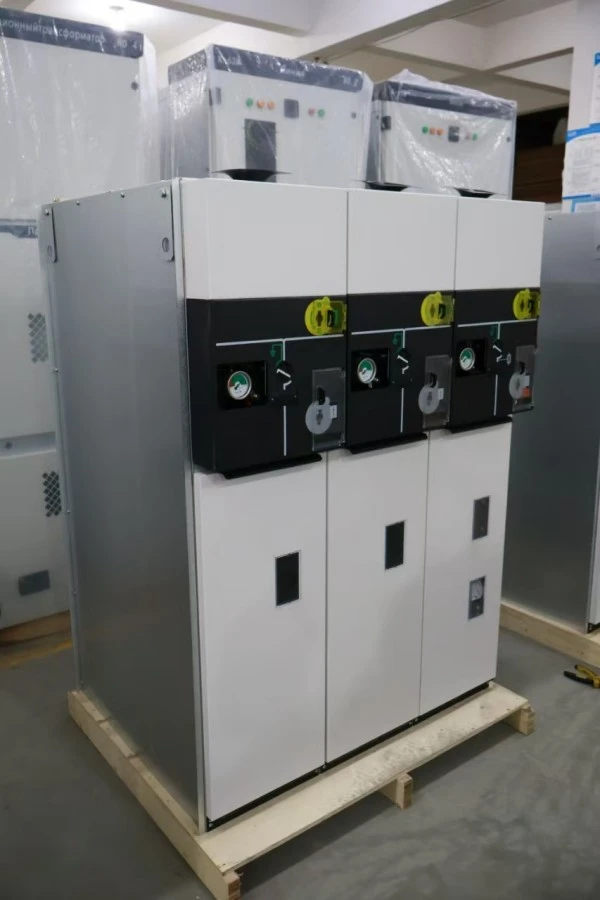

Пръстенообразно основно устройство Sf6 Изтеглящо се разпределително устройство

Какво представлява Ring Main Unit SF6 Drawable Switchage?

Theразпределителна уредбае фабрично монтирано, метално затворено, SF6 изолирано разпределително устройство, предназначено за пръстеновидни мрежи със средно напрежение (до 24kV/36kV). За разлика от фиксиран типRMU, тази изтегляща се версия разполага със сменяеми превключващи устройства, монтирани на камиони --- обикновено вакуумен прекъсвач или SF6 превключвател за прекъсване на товара, който може физически да бъде изваден от кутията за поддръжка, проверка или подмяна, без да се изключва цялата шина.

Какво може да направи?

Това Ring Main Unit SF6 Drawable Switchear изпълнява три критични функции при разпределението на мощността:

1. Пръстенова мрежова връзка --- Свързва входящи захранващи устройства от две посоки, позволявайки излишно захранване.

2. Защита на трансформатора --- Превключва и защитава разпределителни трансформатори до 2500 kVA с помощта на вградени предпазители или прекъсвач.

3. Изолация за поддръжка --- Изтеглящият се механизъм осигурява видима междина при счупване, осигуряваща абсолютна безопасност за персонала, работещ надолу по веригата.

4. Прекъсване на повреда---Прекъсва токове на късо съединение до 25kA.

5. Тестване на кабели и заземяване --- Заземителният превключвател и портовете за тестване на кабели позволяват безопасна работа с кабела.

Всяко разпределително устройство SF6 RMU от Lugao Power отговаря на IEC 62271-200, предлагайки както възможност за включване/изключване при натоварване, така и издръжливост на ток на повреда в компактен размер (широчина до 450 mm на панел).

Параметър на продукта (спецификация)

Забележка: Техническите параметри могат да варират в зависимост от избраната конфигурация. Моля, свържете се с Lugao Power за окончателния лист с технически данни.

Функция и приложение на продукта

Въпроси и отговори на функцията – Разбиране на предимството на тегленето

Q1: Какво прави изтегляемия дизайн по-добър от фиксирания RMU?

A: Фиксиран RMU изисква пълно изключване на панела от напрежение за поддръжка на разпределителната уредба. С Ring Main Unit sf6 Изтегляща се разпределителна уредба, вие просто разгръщате превключващия модул до положение „разединено“ или „тестово“. Шината остава под напрежение и веригите надолу по веригата могат да се обслужват безопасно. Престоят намалява от часове до минути.

Q2: Как да разбера, че подвижният камион е в правилната позиция?

О: Дизайнът на Lugao Power включва три отделни механични позиции --- Свързано, Тествано и Изключено --- всяка с тактилна обратна връзка, визуални индикатори на камиона и спомагателни контакти за дистанционно наблюдение на SCADA. Предпазен капак автоматично покрива фиксираните контакти, когато камионът се изтегли.

Q3: Газът SF6 не изисква ли поддръжка в този изтеглящ се дизайн?

A: Да. Резервоарът за SF6 е запечатан за цял живот (≥30 години при нормални условия). Изтеглящият се механизъм се намира в отделението за ниско напрежение или в предната част на камиона – не в резервоара за газ. Следователно изтеглянето на превключвателя не нарушава налягането на SF6 или целостта на диелектрика. Това е ключова отличителна черта на главния модул с изтеглящ се пръстен SF6.

Q4: Този RMU поддържа ли дистанционно управление?

A: Да. Изтеглящите се камиони могат да бъдат оборудвани с моторизирани механизми и сензори за обратна връзка за позицията, позволяващи пълно дистанционно поставяне на стелажи в/извън – съвместимо с IEC 61850 GOOSE съобщения.

Подходящи приложения за разпределителни уреди с изолация от SF6

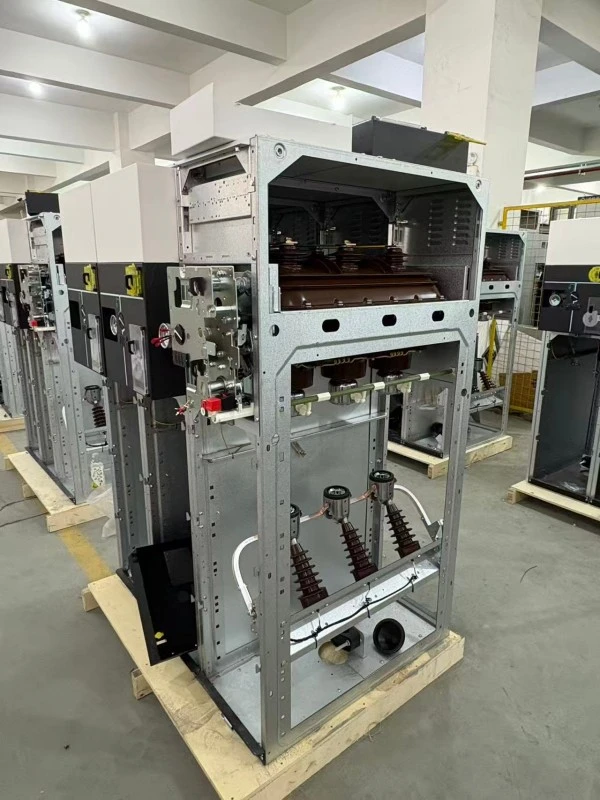

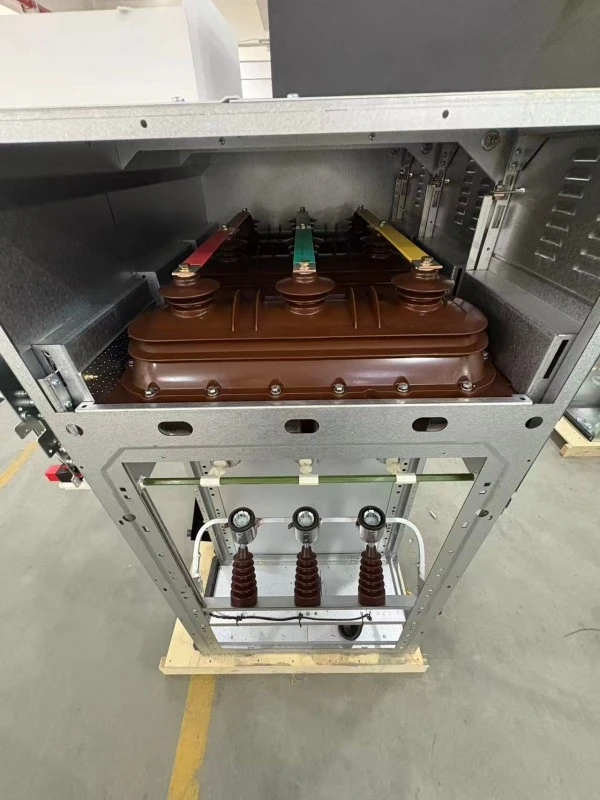

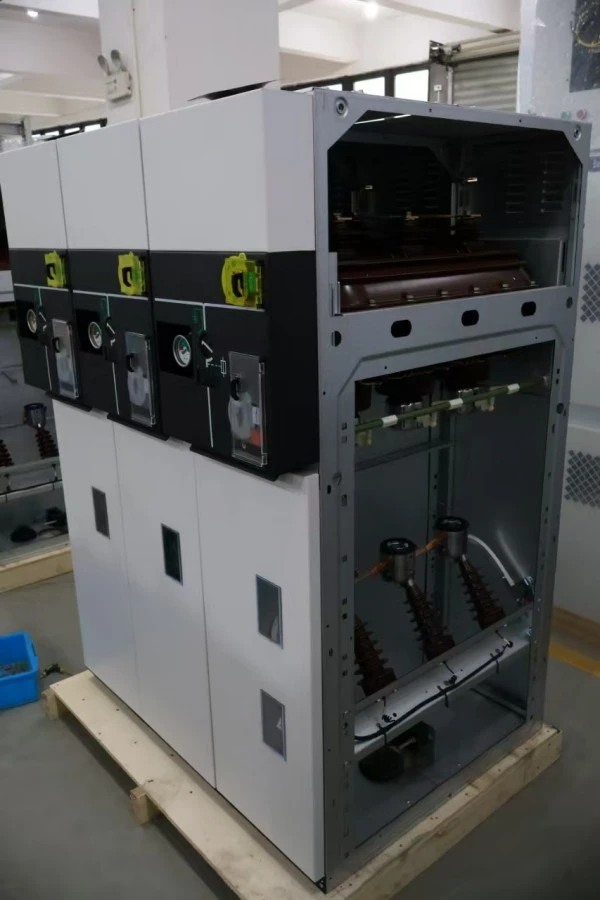

Подробности за производството

Всеки Ring Main Unit sf6 Изтегляща се разпределителна уредба се произвежда в нашето сертифицирано по ISO 9001 съоръжение със специални поточни линии за фиксирани и изтеглящи се варианти.

Основни производствени стъпки:

1. Производство на резервоар --- 3 mm неръждаема стомана, роботизирано лазерно заваряване, 100% тест за течове с хелий (скорост на течове <1×10⁻⁶ mbar·L/s).

2. Обработка на SF6 --- Вакуумно пълнене с точка на оросяване ≤ -50°C, налягане, калибрирано при 20°C референтна.

3. Изтеглящ се камион --- Прецизни направляващи релси, антифрикционни ролки, самонастройващи се първични контакти (посребрена мед, дебелина 12 μm).

4. Настройка на блокировка --- Всяка единица преминава през 200 цикъла на поставяне/изваждане, за да се проверят механичните блокировки.

5. Тест за високо напрежение --- Устойчивост на мощностна честота: 42kV/1min (12kV единици); частичен разряд <5pC при 1.2Ur.

6. Тест за повишаване на температурата --- При 1,1 × номинален ток, всички точки в стандартните граници.

7. Уникален сериен номер --- Гравиран както върху кутията, така и върху подвижния камион за пълна проследимост.

Контролни точки за контрол на качеството

Опаковка

Всеки Ring Main Unit sf6 Издърпващ се разпределителен панел е опакован индивидуално за износ:

Маркировки върху щайгата:

1. „Пълен с SF6 газ – не изпускайте“

2. „Изтеглящ се камион вътре – боравете внимателно“

3. Център на тежестта, точки на повдигане, чупливи етикети

Изтеглящият се камион се доставя вътре в панела (в разединено положение), за да се предотврати повреда. За поръчки с няколко камиона се предлага отделна опаковка по избор.

Следпродажбено обслужване и гаранция

Гаранционен срок:

12 месеца от датата на въвеждане в експлоатация или 18 месеца от датата на изпращане (което от двете настъпи първо).

Какво се покрива:

1. Всички механични части, включително изтеглящ се камион, блокировки, щори

2. Газова система SF6 (с изключение на презареждане на газ поради изтичане на клиент)

3. Първични и вторични контакти

4. Механизъм за заземяване

Какво не се покрива:

1. Повреда при неправилно изваждане/поставяне

2. Модификации на външното окабеляване

3. Природни явления (наводнение, мълния)

4. Консумативи (предпазители, индикаторни лампи)

Сервизни ангажименти:

1. Отговор на техническо запитване: в рамките на 2 часа (работни дни)

2. Изпращане на резервни части: до 24 часа

3. Отдалечено отстраняване на неизправности: безплатна поддръжка за видео разговори

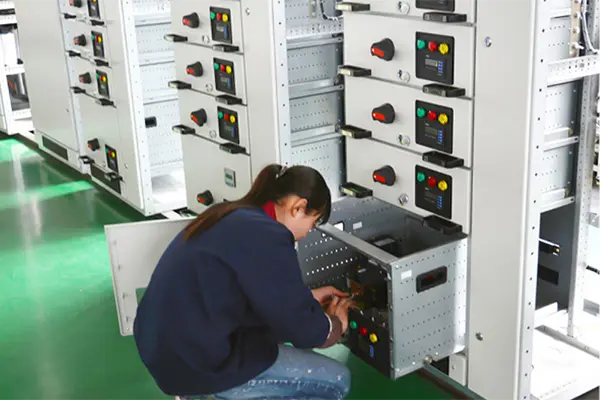

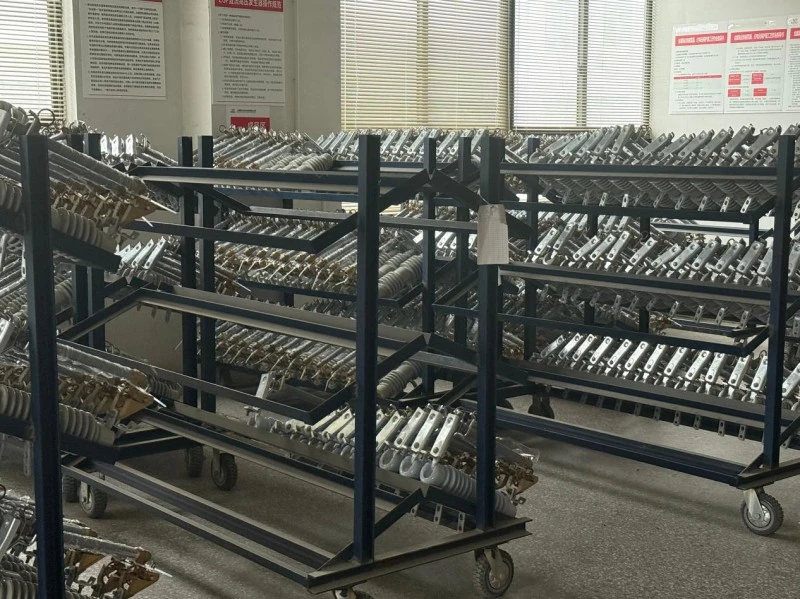

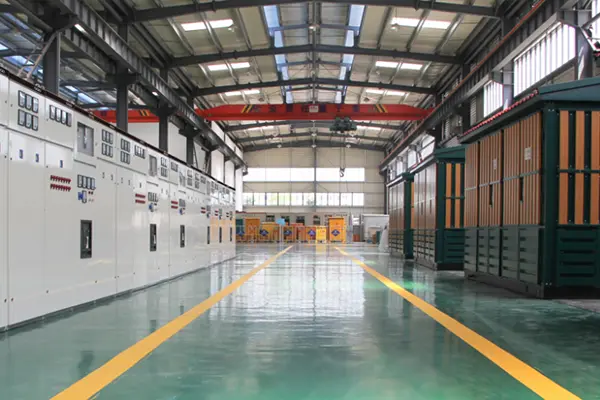

Производство и качествен контрол

Lugao Power Co., Ltd. е специализирана в научноизследователска и развойна дейност и производство на оборудване за пренос и разпределение на енергия с високо, средно и ниско напрежение, включително трансформатори,разпределителна уредба, прекъсвачи, разединители и свързани електрически продукти.

Със собствени възможности за производство, инженеринг и тестване, Lugao Power предоставя персонализирани OEM/ODM решения и решения за електроразпределение на едно гише за комунални услуги, промишлени съоръжения, проекти за възобновяема енергия и инфраструктурни приложения по целия свят.
