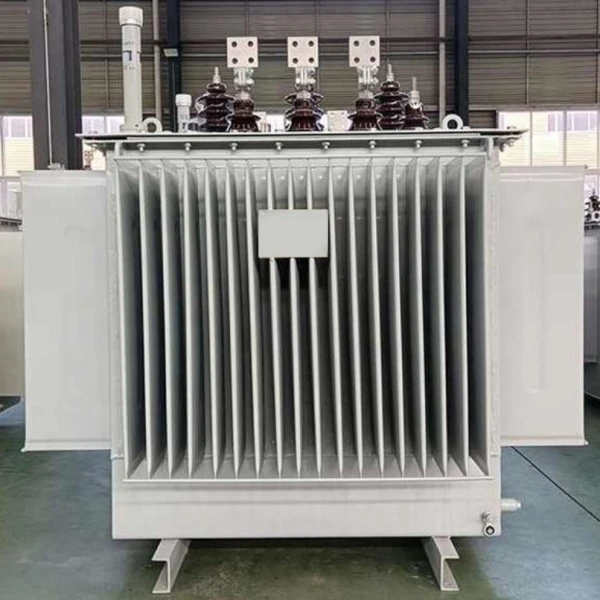

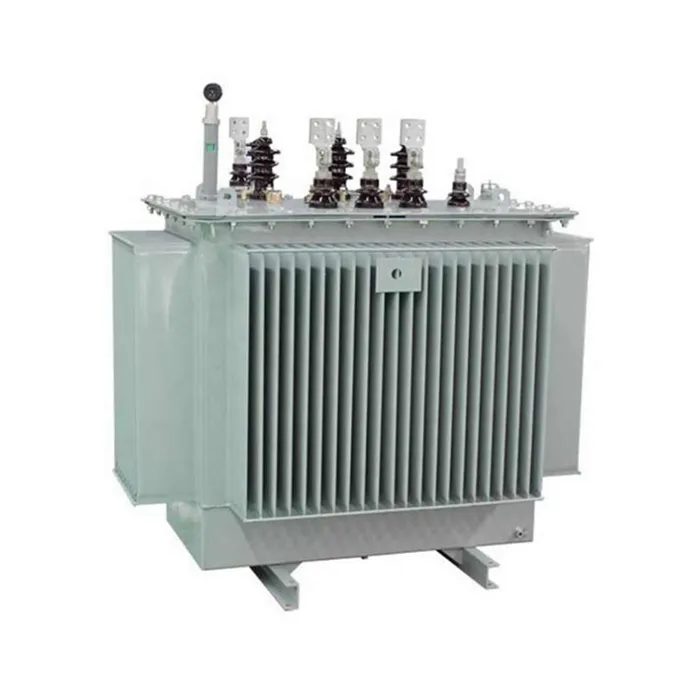

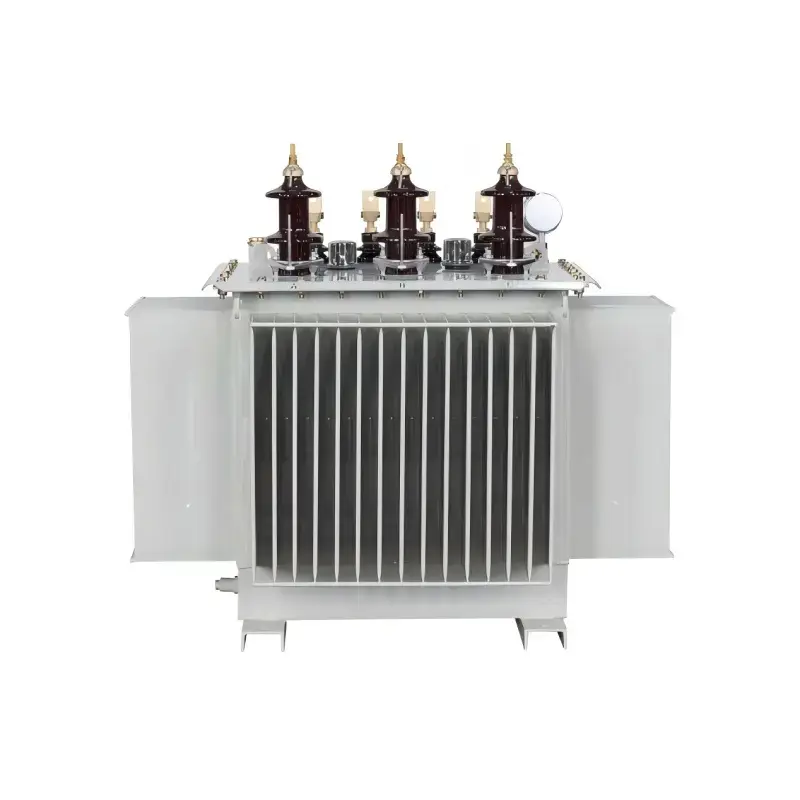

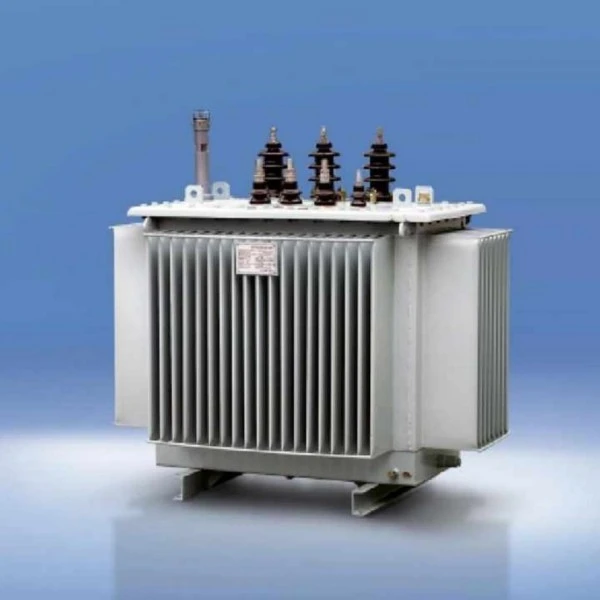

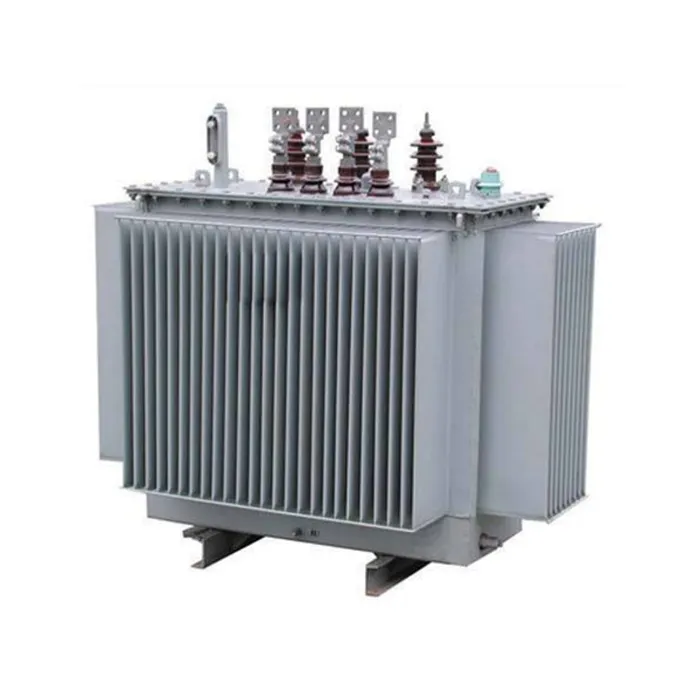

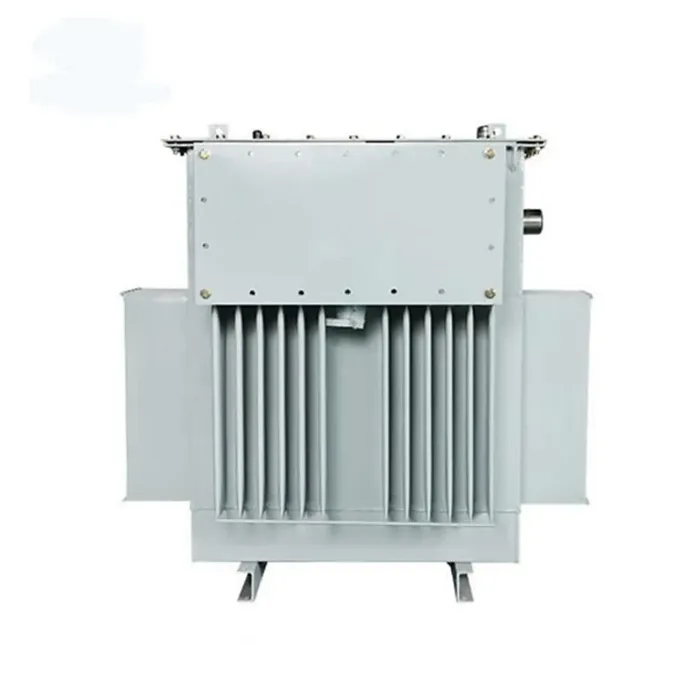

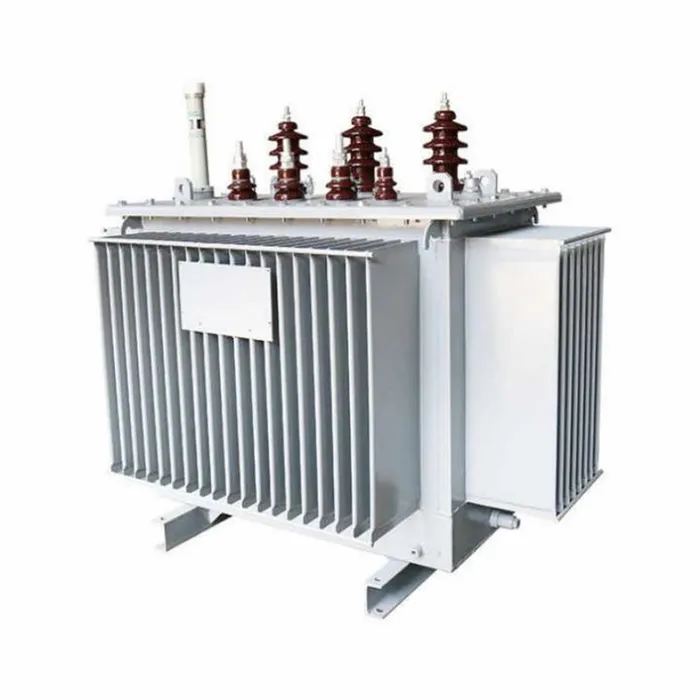

S9 Трифазен маслонапълнен трансформатор за ниско напрежение

Трифазният маслен трансформатор за ниско напрежение S9 на нашата компания е високо надеждно захранващо устройство, специално проектирано за електроразпределителни системи за ниско напрежение. Закупуването на този продукт ви осигурява висококачествен трансформатор, който съчетава стабилна производителност с рентабилност, широко приложим в промишлени предприятия, търговски сгради и жилищни сценарии за разпределение на електроенергия. Този продукт използва висококачествени студено валцувани листове от силициева стомана и медни намотки с висока чистота. Неговата оптимизирана основна структура ефективно намалява хистерезиса и загубите от вихрови токове, осигурявайки дългосрочна стабилна и надеждна работа. Потопената в масло изолационна охлаждаща система осигурява отлично разсейване на топлината и капацитет на претоварване, поддържайки стабилно изходно напрежение дори при условия на колебания на напрежението или значителни промени в натоварването. Напълно запечатаната структура ефективно изолира външната влага и примеси, удължавайки живота на оборудването и намалявайки честотата на поддръжка.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Характеристики на продукта

Енергийна ефективност и ниски загуби:В сравнение с предишната серия S7, трансформаторът S9 се характеризира със средно намаление на загубите на празен ход от приблизително 10%, намаление на загубите на натоварване с около 22% и още по-значително намаление на тока на празен ход от близо 46%. По онова време това беше национално популяризиран енергоспестяващ продукт.

Надежден структурен дизайн:

Ядро:Маслен трансформатор S9, изработен от висококачествена студено валцована силициева стомана, използваща напълно наклонена тристепенна структура на сърцевината на препокриване, ефективно намаляваща загубите и шума.

Намотки:Намотката за високо напрежение приема многослойна цилиндрична структура, докато намотката за ниско напрежение използва цилиндрична или подобрена спирална структура с надлъжни маслени канали, подобряващи разсейването на топлината и механичната якост.

Процес на закрепване:Всички крепежни елементи използват самозаключващи се гайки против разхлабване и е добавена структура за позициониране на сърцевината, за да се осигури стабилност по време на транспортиране и дългосрочна работа, елиминирайки необходимостта от проверка на сърцевината и поддръжка на повдигане.

Напълно запечатана структура (серия S9-M):Резервоарът за разпределителен трансформатор S9 е проектиран с гофрирани панели, които осигуряват функция за дишане, за да компенсират промените в обема на маслото, елиминирайки традиционния консерватор. Тази напълно запечатана структура напълно изолира трансформаторното масло от външния въздух, като ефективно предотвратява проникването на кислород и влага, като по този начин забавя стареенето на изолационното масло.

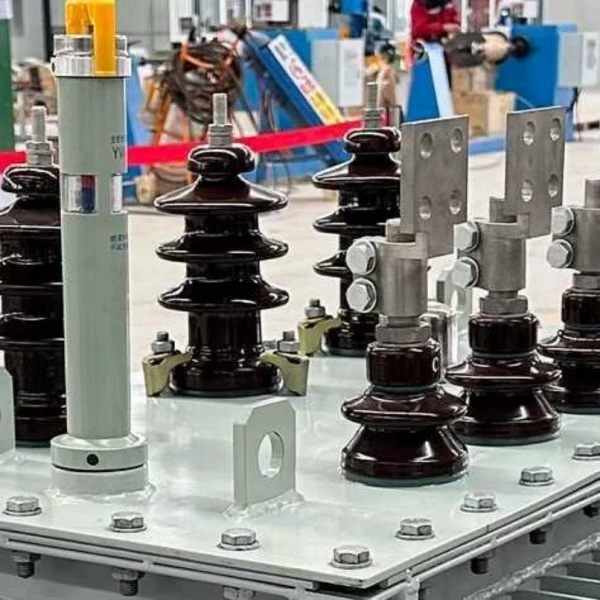

Пълна защита на безопасността: S9 Трифазен маслонапълнен трансформатор за ниско напрежениеоборудвани с компоненти като предпазен клапан, термометър с циферблат и газово реле, които незабавно освобождават налягането, когато вътрешното налягане стане твърде високо, осигурявайки безопасна работа на оборудването.

Предимства на функциите

Значително намалени оперативни разходи:Основното предимство е в енергийната ефективност. В сравнение със серията S7, оперативните разходи на продукта S9 са намалени с приблизително 19%, което води до значителни икономии на електроенергия при дългосрочна работа.

Висока оперативна надеждност:With improved coil end support, a new insulation structure, and short-circuit-resistant design, its ability to withstand sudden short circuits is significantly enhanced. It has passed sudden short-circuit tests at a nationally recognized testing center, ensuring stable operation even under adverse conditions such as grid fluctuations.

Изключително ниски разходи за поддръжка:Напълно запечатаната структура елиминира необходимостта от смяна на трансформаторното масло по време на нормалния му експлоатационен живот, което значително намалява натоварването и разходите за поддръжка.

Висока адаптивност и естетичен дизайн:Конструкцията на гофрирания резервоар не само подобрява ефективността на разсейване на топлината, но също така води до по-компактен и естетически приятен продукт, намалявайки отпечатъка на инсталацията.

Продуктите се адаптират към околната среда

Сценарии за приложение

Трифазните маслени трансформатори за ниско напрежение S9 се използват предимно в крайни приложения за разпределение на електроенергия, където 10 kV или 35 kV електричество с високо напрежение трябва да се преобразува в 400 V електричество с ниско напрежение. Конкретните сценарии включват:

Затворен тип (серия S9-M): Особено подходящ за индустрии като петролна и химическа преработка. Тези среди обикновено съдържат големи количества масло и химикали; напълно запечатаната структура ефективно изолира корозивните газове, предпазва вътрешните компоненти и осигурява безопасна работа.

Незатворен тип (серия S9):Широко използвани в промишлени и минни предприятия, строителни обекти, жилищни общности, търговски центрове, летища, железопътни гари и други общи индустриални и граждански сгради като центрове за разпределение на енергия.

Инфраструктура и селско стопанство:Обикновено се използва в метро, ​​сондажни платформи, платформи за производство на нефт и градски и селски селскостопански електрически мрежи за осигуряване на стабилно захранване за различно оборудване.

Подробности за производството

Трифазният маслонапълнен трансформатор е претърпял обширна оптимизация в детайлите на продукта. Чрез усъвършенствания дизайн на основните компоненти като сърцевината, намотките, масления резервоар и крепежните елементи, той постига ниски загуби, висока надеждност и характеристики без поддръжка.

Структура и процес на основни компоненти

ЧЗВ

Какво представлява трифазен маслен разпределителен трансформатор S9?

Трифазният маслен разпределителен трансформатор S9 е устройство за разпределение на мощност, използвано за понижаване на електричество със средно напрежение, като 6kV, 10kV, 11kV или 13,8kV, към електричество с ниско напрежение, като 0,4kV, 0,415kV или 0,433kV. Той се използва широко в промишлени предприятия, търговски сгради, жилищни общности, минни обекти, селскостопански електрически мрежи и разпределителни системи за комунални услуги.

Може ли съотношението на напрежението на масления трансформатор S9 да бъде персонализирано?

да Lugao може да персонализира съотношението на напрежението според изискванията на местната мрежа и проекта. Общите опции включват 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV и други персонализирани комбинации от напрежение. Векторната група, диапазонът на натискане, честотата и аксесоарите също могат да бъдат персонализирани.

Какъв диапазон на капацитет е наличен за този трансформатор?

Масленият разпределителен трансформатор S9 може да се достави в различни номинални мощности според изискванията на проекта. Общите мощности включват 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA и 2500kVA. Моля, свържете се с Lugao за подходящ избор на модел въз основа на вашето търсене на товар.

Каква е разликата между S9 и S11 маслени трансформатори?

В сравнение със серията S9,Серия S11обикновено има по-ниски загуби на празен ход и по-добра енергоспестяваща производителност. Трансформаторът S9 все още се използва широко в много разпределителни проекти поради своята стабилна работа, зрял дизайн и рентабилност. Окончателният избор зависи от бюджета на проекта, изискванията за ефективност, местните стандарти и условията на работа.

Подходящ ли е маслонапълненият трансформатор S9 за външна инсталация?

да Масленият трансформатор S9 може да бъде проектиран за външна инсталация. Може да бъде оборудван със запечатан резервоар за масло, антикорозионно покритие, предпазен клапан, термометър, индикатор за нивото на маслото и други аксесоари за защита според изискванията на проекта. За тежки условия, моля, посочете надморска височина, околна температура, влажност и ниво на замърсяване преди офертата.

Какъв метод на охлаждане използва този трансформатор?

Потопеният в масло разпределителен трансформатор S9 обикновено използва охлаждане ONAN, което означава маслено естествено въздушно естествено охлаждане. Трансформаторното масло циркулира естествено вътре в резервоара, за да пренася топлина, докато външната повърхност на резервоара разсейва топлината чрез естествено въздушно охлаждане.

Може ли Lugao да предостави OEM или персонализирана услуга за трансформатори?

да Lugao предоставя OEM и персонализирани трансформаторни услуги. Опциите за персонализиране включват номинален капацитет, съотношение на напрежението, честота, векторна група, диапазон на натискане, дизайн на кутията, трансформаторни аксесоари, цвят на боядисване, табелка с данни и изисквания за опаковката.

Продуктово следпродажбено обслужване

1. След като трансформаторът бъде инсталиран и пуснат в експлоатация на място, той е гарантирано без течове и боята няма да се лющи или избледнява. Предоставя се 5 години гаранция; всички проблеми с качеството, възникващи при нормална употреба в рамките на гаранционния период, ще бъдат покрити от гаранцията.

2. Всички продукти са обхванати от доживотно обслужване, което гарантира пълнотата на аксесоарите на продукта.

3. Срокът на експлоатация е не по-малко от 30 години.

4. В случай на повреда на оборудването, доставчикът ще отговори в рамките на един час след получаване на уведомление от купувача и ще изпрати технически персонал на обекта в рамките на 24 часа в страната.

Ангажимент за обслужване

1. Нашите продукти се произвеждат в строго съответствие с изискванията на системата за управление на качеството ISO9001-2015, като се гарантира 100% качество на продукта, преди да напусне фабриката.

2. Нашата компания предоставя цялостно предпродажбено, продажбено и следпродажбено обслужване, за да гарантира удовлетвореността на клиентите.

1. Нашата компания предлага 60 месеца гаранция. В случай на проблеми с качеството, ние ще ремонтираме или заменим продукта безплатно, като гарантираме 100% удовлетвореност на клиента.

Проектирането и изпитването на трансформаторите трябва да отговарят на следните стандарти:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силови трансформатори》

GB/T6451-2015 《Спецификации и технически изисквания за маслени силови трансформатори》

JB/T3837-2010 《Метод за компилиране на типови обозначения за трансформаторни продукти》

GB/T311.1-3.11-97 《Техники за координиране на изолацията и изпитване на високо напрежение за оборудване за предаване и трансформиране на високо напрежение》

GB10237-88 《Нива на изолация и диелектрични тестове за силови трансформатори—въздушни луфтове на външната изолация》

GB7595-87 《Качествен стандарт за трансформаторно масло в експлоатация》

GB7328-87 《Измерване на нивото на звука за трансформатори》

GB7534-87 《Измерване на частичен разряд》

GB/T15164-94 《Ръководство за зареждане на маслени силови трансформатори》

DL/T586-95 《Техническо ръководство за производствен надзор на потребителите на енергийно оборудване》

GB/T311.1-3.11-97 《Техники за координиране на изолацията и изпитване на високо напрежение за оборудване за предаване и трансформиране на високо напрежение》

GB2536-1990 《Трансформаторно масло》

JB/T56011-92 《Класификация на качеството на продукта за маслени силови трансформатори》

ZBK41005-89 《Ниво на звука на 6-220KV трансформатори》
