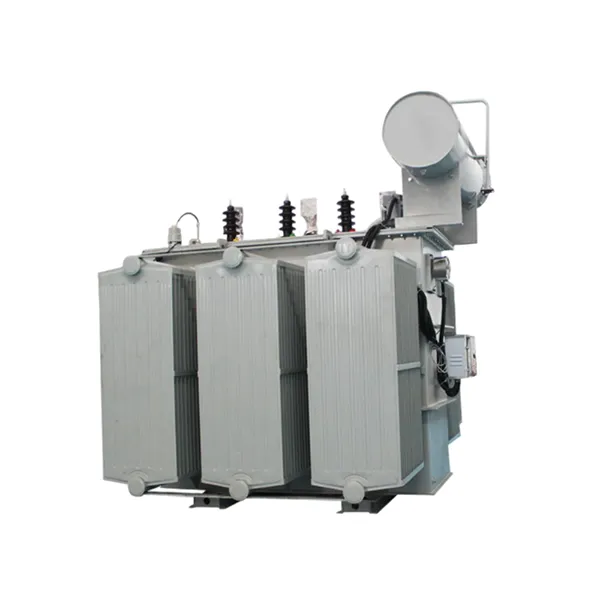

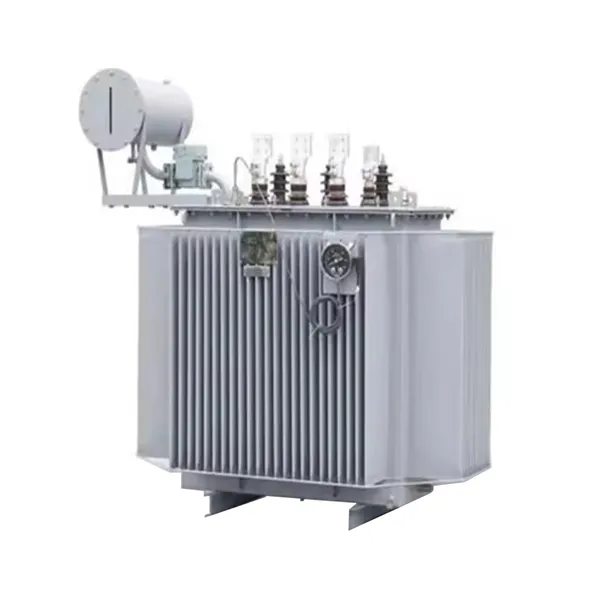

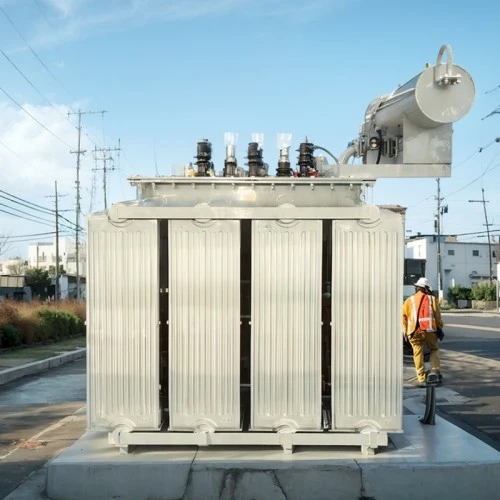

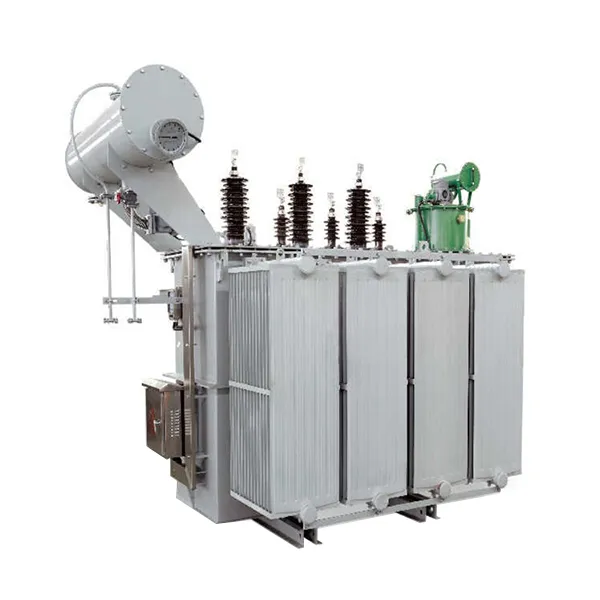

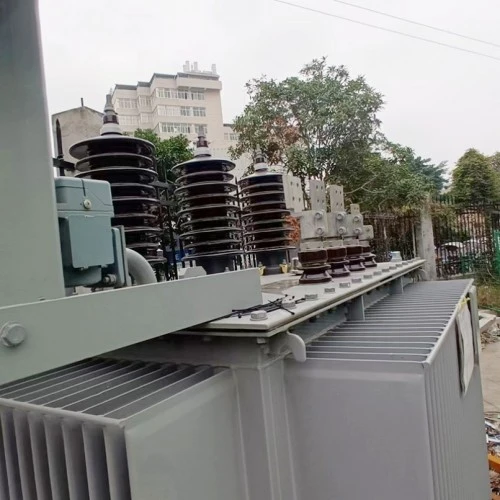

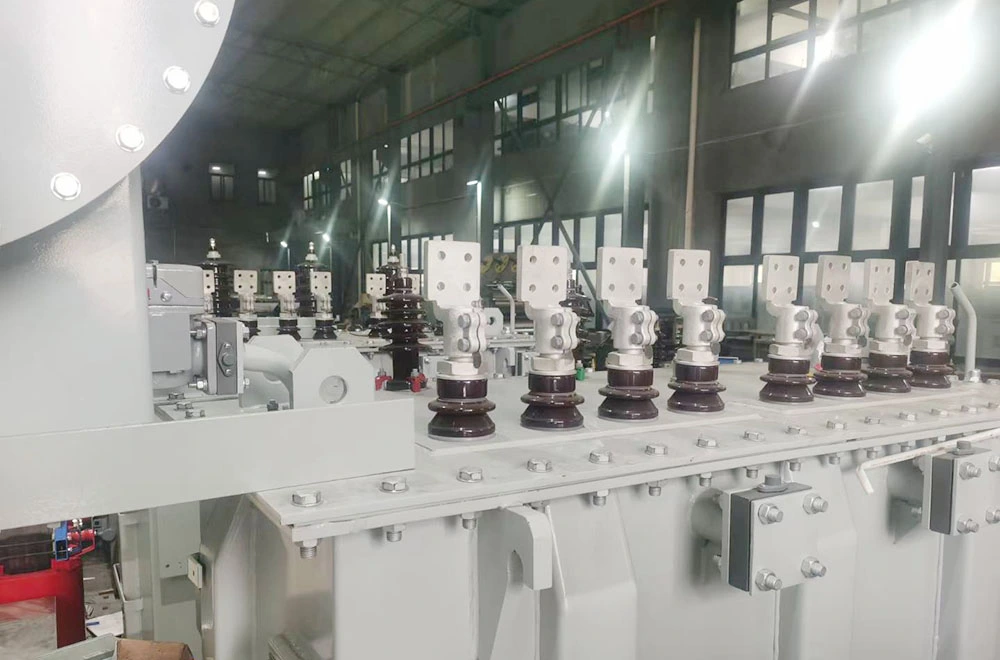

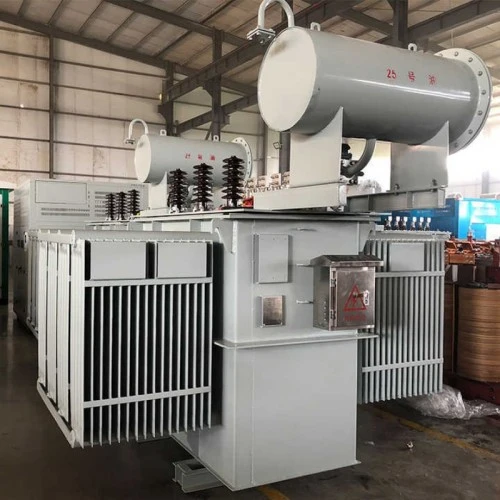

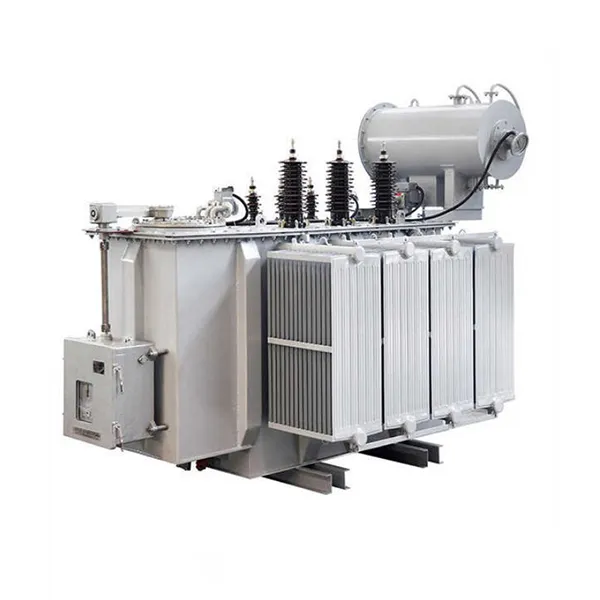

500kva потопен в масло външен трансформатор за високо напрежение

Този трифазен потопен в масло външен трансформатор за високо напрежение, номинален на 500 kVA, е проектиран да понижава високо напрежение като 10 kV или 35 kV до нива на ниско напрежение като 0,4 kV, което го прави идеален за терминални разпределителни системи. Трансформаторът разполага със сърцевина, изработена от високопропусклива студено валцована силициева стомана със стъпаловидно припокриване, което ефективно намалява хистерезиса и загубите от вихрови токове. Стойностите на загубите на празен ход значително надвишават националните стандарти.

Намотките за високо и ниско напрежение са направени от безкислородни медни проводници. Намотката за ниско напрежение приема конфигурация с навита фолио с надлъжни маслени канали, което значително подобрява механичната якост и устойчивостта на късо съединение. Напълно запечатаният дизайн на гофриран резервоар осигурява отлично разсейване на топлината, като същевременно автоматично компенсира промените в обема на маслото. Този дизайн предотвратява контакта между изолационното масло и околния въздух, като елиминира окисляването на маслото и проникването на влага, като по този начин удължава експлоатационния живот.

Потопеният в масло трансформатор поддържа множество диапазони на отклоняване (±5%, ±2×2,5%), за да поеме колебанията на напрежението в мрежата. Неговата компактна, здрава конструкция е подходяща за монтирани на стълб, платформа или външни инсталации на нивото на земята, осигурявайки надеждна работа при различни климатични условия.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Ключови характеристики

Висока енергийна ефективност: Използва силициева стомана с висока пропускливост и оптимизирана структура на сърцевината, намалявайки загубите на празен ход с над 15% в сравнение с конвенционалните продукти, осигурявайки измерими икономии на енергия през целия живот на оборудването.

Напълно запечатана конструкция: Конструкцията на гофрирания резервоар елиминира необходимостта от консерватор, предотвратявайки окисляването на маслото и абсорбирането на влага, което позволява работа без поддръжка.

Превъзходна устойчивост на атмосферни влияния: Работи надеждно при околни температури в диапазона от -25°C до +40°C и на надморска височина до 1000 метра. Защитата IP54 осигурява устойчивост на прах и дъжд.

Висока устойчивост на късо съединение: Намотките са механично подсилени със здрава система за затягане, преминали тестове за удар на късо съединение, за да се гарантира безопасност по време на повреда в мрежата.

Гъвкава инсталация: Компактните размери поддържат монтиране на стълб, платформа или инсталация на нивото на земята, като се адаптират както към градските, така и към селските ограничения.

Основни сценарии за приложение

Градски електроразпределителни мрежи: Подходящи за жилищни райони, търговски райони и индустриални паркове, където се изисква надеждно терминално разпределение.

Индустриални съоръжения: Осигурява стабилно захранване с ниско напрежение на производствени предприятия, производствени линии и тежки машини, справяйки се с лекота с променливи натоварвания.

Проекти за възобновяема енергия: Широко използвани във фотоволтаични и вятърни системи за генериране на енергия за приложения за увеличаване или разпределение, със силна адаптивност към външна среда.

Изграждане на инфраструктура: Внедрява се в летища, системи на метрото, болници и центрове за данни, където високата надеждност на захранването е критична.

Временно и аварийно захранване: Компактният и преносим дизайн го прави идеален за временни подстанции или сценарии за спешен ремонт.

Подробности за производството

Основен материал и производствен процес

The core is manufactured using high-permeability cold-rolled grain-oriented silicon steel with a 45° stepped lap joint design. Core laminations are precision-sheared and automatically stacked to ensure tight joints and uniform magnetic paths. The core is securely bound with semi-dry glass tape, minimizing vibration and noise while reducing no-load losses.

Структура на навиване

Намотките както за високо напрежение, така и за ниско напрежение са навити с помощта на безкислородни медни проводници, предлагащи висока електрическа проводимост и ниски резистивни загуби. Нисковолтовата намотка приема конфигурация с навита фолио с равномерна изолация между слоевете и надлъжни маслени канали, което значително подобрява механичната якост и способността да издържа на късо съединение.

Система за изолация и охлаждане

Висококачественото минерално изолационно масло служи едновременно като диелектрична среда и охлаждаща течност, осигурявайки отлична химическа стабилност и диелектрична якост. Изолационната система от маслена хартия се подлага на стриктни процеси на вакуумно сушене и пълнене с масло, за да се елиминират остатъчната влага и въздушните мехурчета, като се гарантира начално напрежение на частичен разряд доста над стандартните изисквания.

Резервоар и уплътнителна структура

Резервоарът разполага с дизайн на гофриран панел, който осигурява както разсейване на топлината, така и компенсация на топлинното разширение, елиминирайки необходимостта от външен консерватор. Напълно запечатаната структура предотвратява окисляването на маслото и навлизането на влага, като осигурява работа без поддръжка през целия експлоатационен живот на трансформатора. Като стандартни функции за безопасност са осигурени предпазен клапан и нивомер на маслото.

Осигуряване на качество и тестване

всеки потопен в масло външен трансформатор за високо напрежение се подлага на цялостни рутинни и типови тестове преди доставката, включително измервания на загуба на празен ход и загуба на натоварване, тестове за импеданс на късо съединение, тестове за устойчивост на индуцирано пренапрежение, тестове за частичен разряд и тестове за импулс на мълния. Всички ключови показатели за ефективност надвишават изискванията както на националните стандарти, така и на IEC спецификациите, осигурявайки дългосрочна стабилна работа при сложни полеви условия.

Въпроси и отговори: Ключови прозрения за продукта

Q1: Какво представлява 500kVA маслен външен трансформатор за високо напрежение и къде се използва?

A: This transformer steps down high voltages such as 10kV or 35kV to low voltage levels like 0.4kV, with a capacity of 500kVA. Той се използва широко в градски разпределителни мрежи, индустриални паркове, проекти за възобновяема енергия и инфраструктурни приложения, където външната инсталация и дългосрочната надеждност са от съществено значение.

Q2: Какво прави този трансформатор енергийно ефективен?

О: Енергийната ефективност се постига чрез използването на силициева стомана с висока пропускливост на зърно и оптимизиран дизайн на сърцевината. Тези характеристики намаляват загубите на празен ход с повече от 15% в сравнение с конвенционалните продукти, което води до значителни икономии на електроенергия през експлоатационния живот на трансформатора.

Q3: Какви са предимствата на напълно запечатаната конструкция?

О: Напълно запечатаният гофриран резервоар елиминира необходимостта от консерватор и вентилационна система. Предотвратява контакта на изолационното масло с атмосферния въздух, като избягва окисляването и абсорбирането на влага. Това намалява изискванията за поддръжка и удължава експлоатационния живот както на маслото, така и на трансформатора.

В4: Как работи този трансформатор при условия на късо съединение?

О: 500 kVA маслен трансформатор за високо напрежение на открито е проектиран с механично подсилена намотка и здрава система за затягане. Той успешно премина тестове за удар при късо съединение в национално признати лаборатории за изпитване, гарантирайки надеждна работа и безопасност по време на повреда в мрежата.

В5: Каква гаранция и следпродажбена поддръжка се предоставят?

О: Ние предлагаме 5-годишна гаранция, покриваща производствени дефекти при нормална употреба. Предоставя се доживотна техническа поддръжка и наличност на резервни части. В случай на повреда, ние реагираме в рамките на един час от уведомяването и изпращаме технически персонал в рамките на 24 часа в страната. Трансформаторът е проектиран за експлоатационен живот не по-малко от 30 години.

Защо да изберете Lugao Power?

Сертифициране и осигуряване на качеството

ISO 9001:2008 Сертифицирана система за управление на качеството

CE маркировка

Доклади от типови изпитвания от Националния център за надзор и изпитване на качеството на трансформаторите

100% рутинно тестване преди доставка: загуба на празен ход, загуба на товар, импеданс на късо съединение, индуцирано пренапрежение, частичен разряд, импулс на мълния и други

Опаковка и доставка

Опаковка: дървена щайга или устойчива на атмосферни влияния опаковка, подходяща за морски, сухопътен или железопътен транспорт

Състояние на доставка: Напълнен с масло, запечатан, придружен от протоколи от фабрични тестове, ръководства с инструкции и монтажни чертежи

Стандартни аксесоари: Манометър за ниво на маслото, предпазен клапан, термометър с циферблат, втулки, заземителни болтове и пълен комплект хардуер

Ангажимент за следпродажбено обслужване

5-годишна гаранция: Безплатен ремонт или замяна за проблеми с качеството, възникващи при нормална употреба след пускане в експлоатация.

Сервизна поддръжка през целия живот: Техническа помощ и наличност на резервни части през целия жизнен цикъл на продукта.

30-годишен проектен живот: Изработен с висококачествени материали, за да се гарантира дългосрочна надеждност.

Спешна реакция: Реакция в рамките на един час след известяване за повреда; домашно обслужване на място в рамките на 24 часа.
