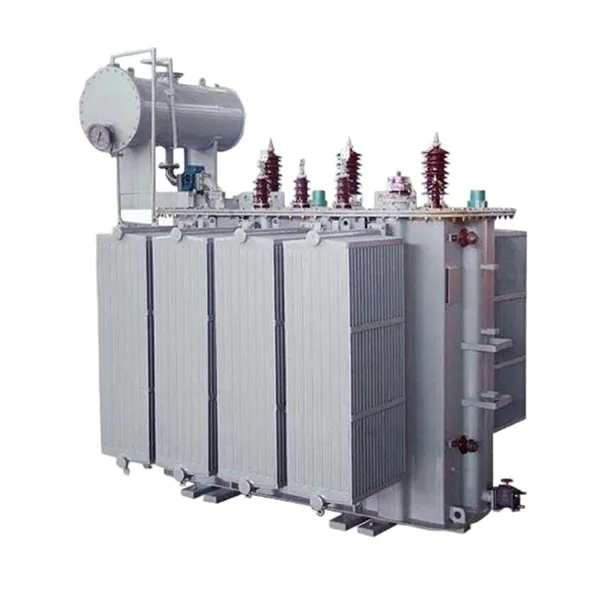

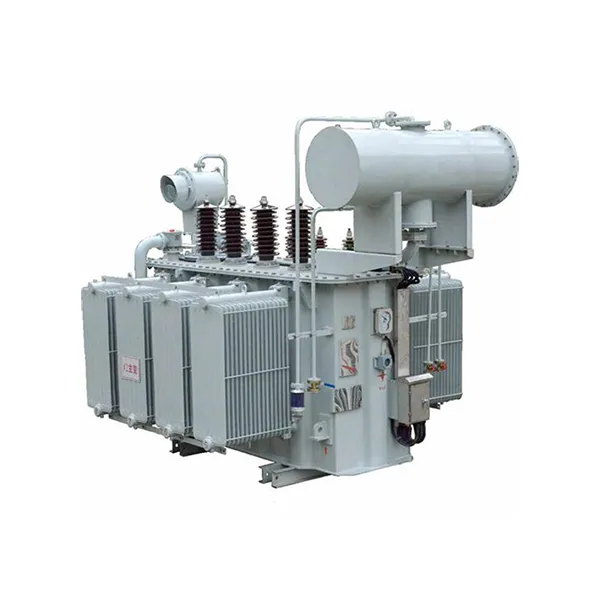

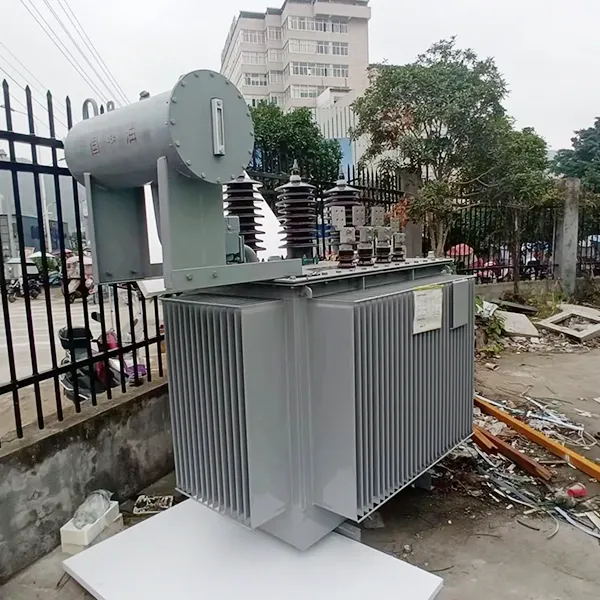

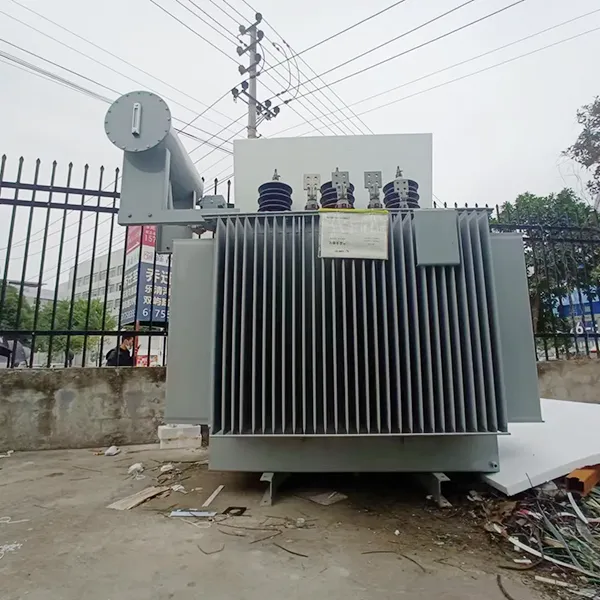

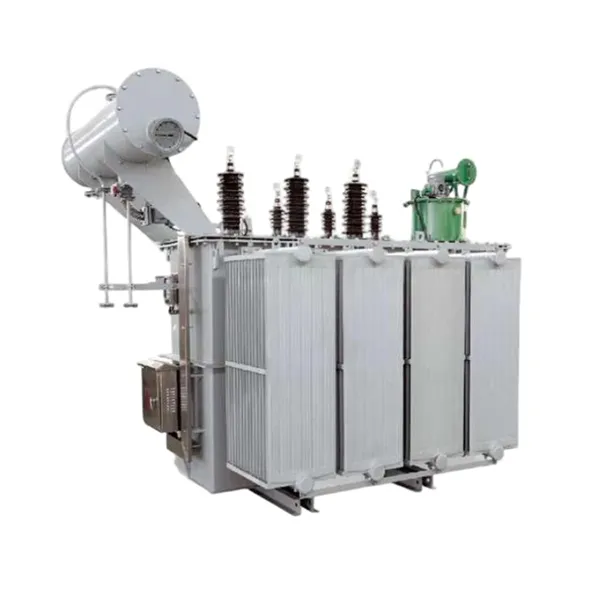

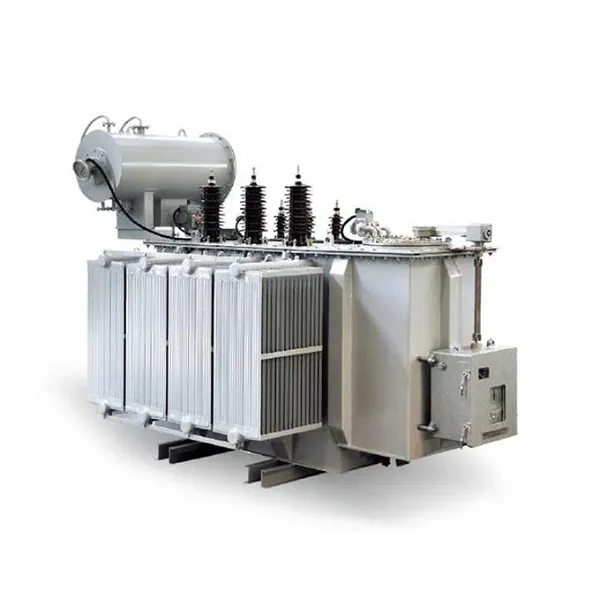

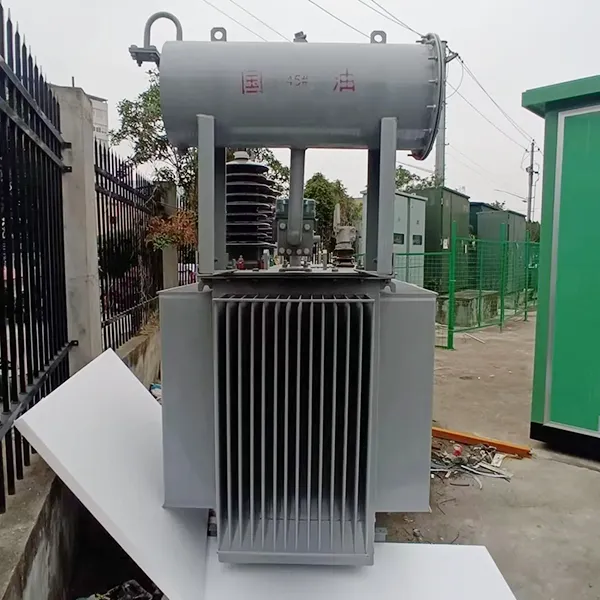

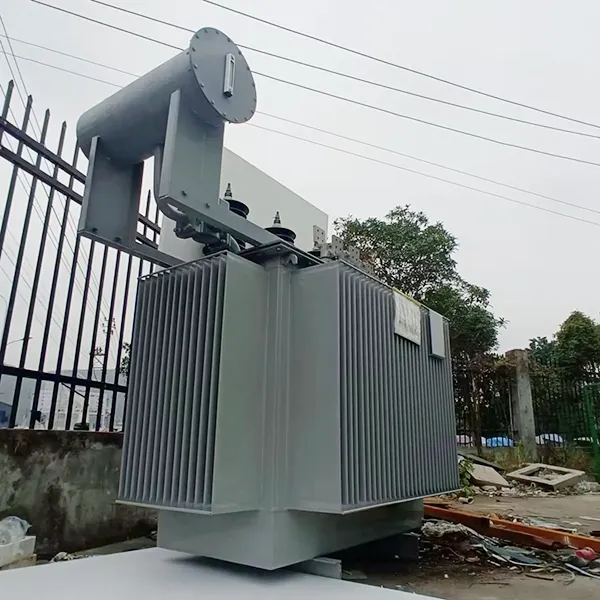

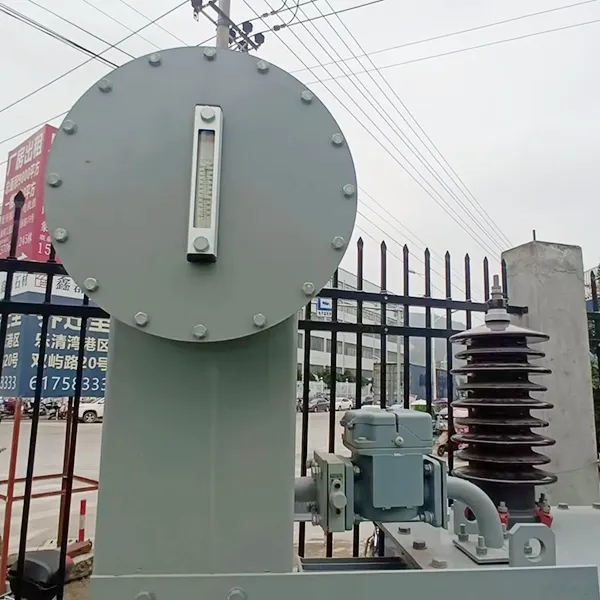

Увеличете трифазен електрически трансформатор със средно напрежение

Нашият повишен трифазен електрически трансформатор за средно напрежение е проектиран да преобразува мощност с ниско напрежение (като 0,4 kV) в изходно напрежение със средно напрежение (като 11 kV, 22 kV или 33 kV), което позволява ефективно предаване на дълги разстояния или интегриране в разпределителни мрежи. Този продукт е от съществено значение за проекти за възобновяема енергия, промишлени съоръжения и електроцентрали, изискващи надеждно повишаване на напрежението.

Трансформаторът разполага със сърцевина от силициева стомана с висока пропускливост на зърно и безкислородни медни намотки, осигуряващи минимални загуби и висока термична стабилност. Theпотопена в масло охладителна системаосигурява превъзходно разсейване на топлината, докато напълно запечатаната структура предпазва от замърсители от околната среда, като намалява нуждата от поддръжка и удължава експлоатационния живот.

Параметър на продукта (спецификация)

Увеличете трифазния потопен в масло трансформатор - типични спецификации (0,4 kV / 11 kV)

Стандартното оборудване включва

1. Масломер с аларма за ниско ниво

2. Предпазен клапан

3. Циферблатен термометър с алармени контакти

4. Допълнително газово реле за откриване на повреда

Функция и приложение на продукта

Характеристики

Увеличете трифазните електрически трансформатори за средно напрежение, които отговарят или надвишават международните стандарти - Съвместими с IEC 60076, ANSI C57.12, GB1094 и SANS 780, осигурявайки глобална приложимост и надеждност.

Напълно запечатан дизайн на гофриран резервоар--Елиминира нуждата от консерватор, предотвратява окисляването на маслото и навлизането на влага, което позволява работа без поддръжка за продължителни периоди.

Висок капацитет при претоварване и термична стабилност - Потопената в масло охладителна система осигурява стабилна работа дори при продължителни условия на високо натоварване или колебания на входното напрежение.

Работа с нисък шум - Оптимизираната структура на сърцевината на съединението и дизайнът за потискане на вибрациите намаляват работния шум, подходящи за жилищни или чувствителни към шум среди.

Компактна структура за гъвкава инсталация -- Модулният дизайн позволява монтирани на стълбове, монтирани на подложки конфигурации или конфигурации на подстанции, адаптиране към ограничено пространство или външни обекти.

Здрава способност за издръжливост на късо съединение - Нисковолтови намотки от тип фолио и твърди поддържащи структури на намотки осигуряват механична цялост при условия на внезапна повреда.

Лесна инсталация и ниска поддръжка - Стандартизирани повдигащи уши, отвори за монтиране на основата и опции за въвеждане на кабели опростяват инсталацията на място; напълно запечатаният дизайн свежда до минимум рутинната поддръжка.

Дълъг експлоатационен живот с доживотна поддръжка - Проектиран за минимум 30 години експлоатационен живот, подкрепен от доживотна техническа поддръжка и наличност на резервни части.

Множество обхвати на натискане за регулиране на напрежението - Осигурява ±5%, ±2×2,5% опции на натискане, което позволява прецизно регулиране на напрежението, за да отговаря на вариациите на мрежата или натоварването.

Опции за екологични изолационни течности - Предлагат се с естествен естер (растително масло) или изолационни течности с висока точка на запалване за екологични приложения.

Въпроси и отговори: Ключова стъпка напред Transformer Insights

В: Какво е трансформатор Step Up?

A: Повишаващ трансформатор увеличава ниското входно напрежение до по-високо изходно напрежение. Той има по-малко навивки на първичната намотка и повече навивки на вторичната намотка. Този тип трансформатор е критичен за системи за възобновяема енергия, като слънчеви ферми и вятърни електроцентрали, където генерираната мощност с ниско напрежение трябва да се увеличи за пренос в мрежата.

Въпрос: Как този повишаващ трансформатор подобрява енергийната ефективност?

О: Нашият трансформатор използва студено валцована силиконова стомана с висока пропускливост със зърнесто-ориентирана силициева стомана със стъпаловиден дизайн на сърцевината на скута. Това значително намалява хистерезиса и загубите от вихрови токове, намалявайки загубите при празен ход и натоварване в сравнение с конвенционалните трансформатори, което директно намалява оперативните разходи.

В: Защо потопената в масло система за охлаждане е важна за приложенията с повишено ниво?

О: Изолационното масло осигурява както диелектрична якост, така и ефективно разсейване на топлината. Той пренася топлината от сърцевината и намотките към повърхността на резервоара, осигурявайки стабилна работа дори при непрекъснато високо натоварване или условия на висока температура, типични за приложения с повишено ниво.

В: Може ли този усъвършенстван трифазен електрически трансформатор със средно напрежение да се използва на открито?

A: Да. Напълно запечатаният дизайн на гофриран резервоар предпазва вътрешните компоненти от влага, прах и корозивни среди, което го прави идеален за външни инсталации като слънчеви електроцентрали, вятърни паркове и промишлени подстанции.

Предимства на функциите

Значително намалени оперативни разходи: Оптимизираната магнитна верига и материалите с ниски загуби намаляват загубите на енергия, намалявайки разходите за електроенергия през целия живот на трансформатора.

Висока експлоатационна надеждност: Усъвършенстван дизайн за устойчивост на късо съединение и подобрени изолационни системи осигуряват стабилна работа дори при колебания в мрежата или условия на повреда.

Ниски изисквания за поддръжка: Напълно запечатаната структура елиминира нуждата от смяна на маслото и намалява честотата на проверките, минимизирайки времето за престой и разходите за поддръжка.

Компактен и адаптивен дизайн: Модулната структура позволява гъвкаво инсталиране в среда с ограничено пространство, докато стандартизираните интерфейси опростяват интегрирането с разпределителни уреди и системи за управление.

Продуктите се адаптират към околната среда

Сценарии за приложение

Системи за възобновяема енергия: Идеални за слънчеви ферми и вятърни електроцентрали за увеличаване на генерираната мощност с ниско напрежение до нива на средно напрежение за свързване към мрежата.

Индустриални съоръжения: Използва се в производствени предприятия и тежки индустрии, където захранването с ниско напрежение от генератори или инвертори трябва да бъде издигнато за разпределение.

Инфраструктурни проекти: Подходящи за летища, железопътни линии и центрове за данни, изискващи надеждно повишаване на напрежението за резервни или основни захранващи системи.

Електроцентрали: Прилага се в малки електроцентрали, където напрежението трябва да се увеличи за предаване на дълги разстояния.

Подробности за производството

Основен материал и процес

Сърцевината на повишаващия трансформатор е конструирана от студено валцована силициева стомана с висока проницаемост със стъпаловиден дизайн на припокриване. Сърцевината е прецизно изрязана и автоматично подредена, за да се осигури равномерно разпределение на магнитния поток, минимизиране на загубите на празен ход и тока на намагнитване.

Структура на навиване

Както високоволтовите, така и нисковолтовите намотки са навити с безкислородни медни проводници. Намотките за ниско напрежение използват фолиева или спирална структура с надлъжни маслени канали, подобрявайки механичната якост и способността да издържат на късо съединение.

Система за изолация и охлаждане

Използва се висококачествено минерално масло или екологично чиста изолационна течност с висока точка на запалване. Изолационната система от маслена хартия се подлага на процеси на вакуумно сушене и пълнене с масло, за да се елиминират остатъчната влага и въздух, осигурявайки висока диелектрична якост и дългосрочна надеждност.

Резервоар и уплътнение

Конструкцията на гофрирания резервоар осигурява компенсация на топлинното разширение без необходимост от консерватор. Напълно запечатаната структура предотвратява окисляването на маслото и проникването на влага, като намалява честотата на поддръжка и удължава живота на маслото.

Въпроси и отговори: Производство и осигуряване на качеството

Въпрос: Как гарантирате издръжливостта на късо съединение на трифазния маслен трансформатор?

О: Нашите трансформатори преминават тестове за късо съединение в национално признати лаборатории. Комбинацията от намотки от фолио, твърди опори за намотки и самозаключващи се крепежни елементи гарантира, че структурата остава непокътната при внезапни условия на повреда.

Въпрос: Какви стандарти за качество следвате?

О: Всички продукти са проектирани, произведени и тествани в съответствие със стандартите IEC 60076, GB1094 и ISO 9001:2015. Всяка единица преминава цялостни рутинни и типови тестове преди доставка.

Проектирането и изпитването на трансформаторите трябва да отговарят на следните стандарти:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силови трансформатори》

GB/T6451-2015 《Спецификации и технически изисквания за маслени силови трансформатори》

JB/T3837-2010 《Метод за компилиране на типови обозначения за трансформаторни продукти》

GB/T311.1-3.11-97 《Техники за координиране на изолацията и изпитване на високо напрежение за оборудване за предаване и трансформиране на високо напрежение》

GB10237-88 《Нива на изолация и диелектрични тестове за силови трансформатори—въздушни луфтове на външната изолация》

GB7595-87 《Качествен стандарт за трансформаторно масло в експлоатация》

GB7328-87 《Измерване на нивото на звука за трансформатори》

GB7534-87 《Измерване на частичен разряд》

GB/T15164-94 《Ръководство за зареждане на маслени силови трансформатори》

DL/T586-95 《Техническо ръководство за производствен надзор на потребителите на енергийно оборудване》

GB/T311.1-3.11-97 《Техники за координиране на изолацията и изпитване на високо напрежение за оборудване за предаване и трансформиране на високо напрежение》

GB2536-1990 《Трансформаторно масло》

JB/T56011-92 《Класификация на качеството на продукта за маслени силови трансформатори》

ZBK41005-89 《Ниво на звука на 6-220KV трансформатори》
