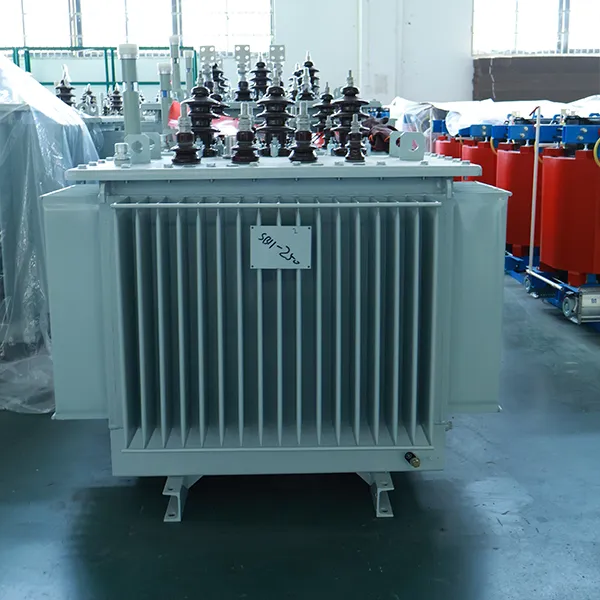

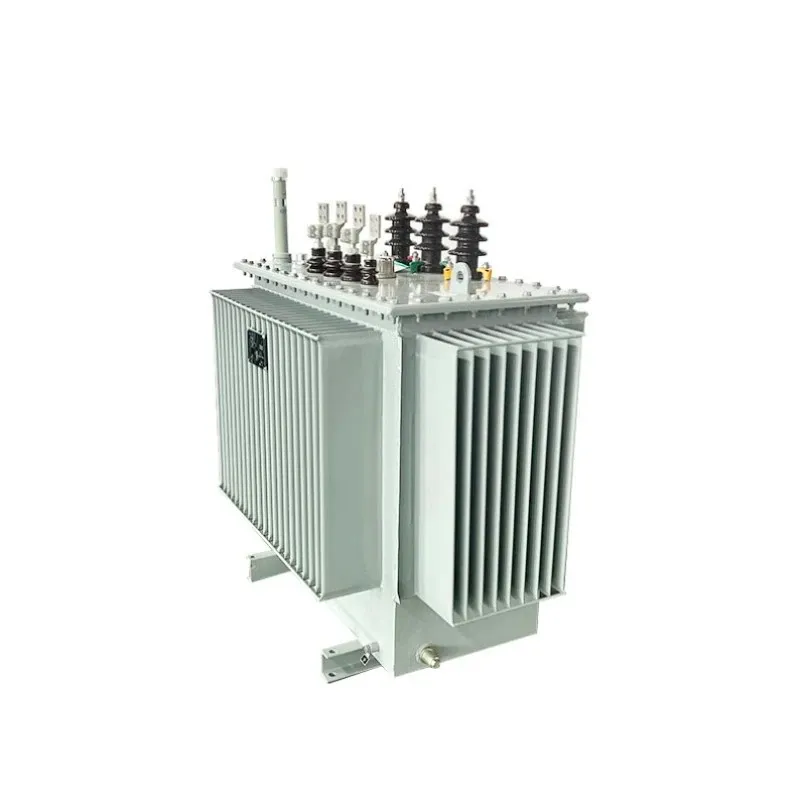

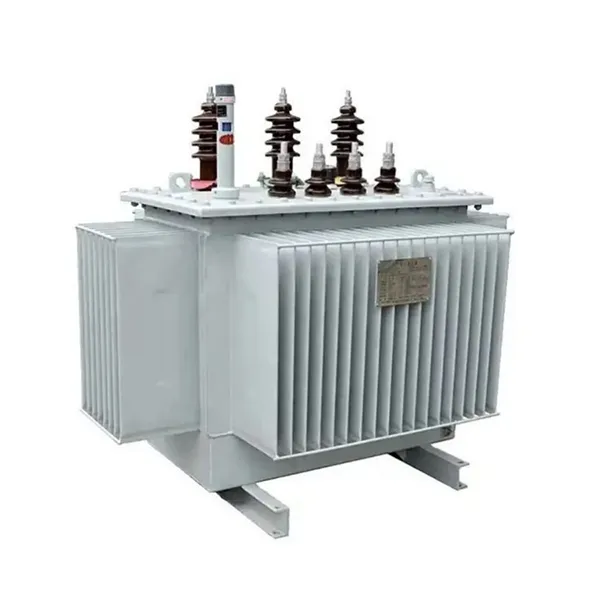

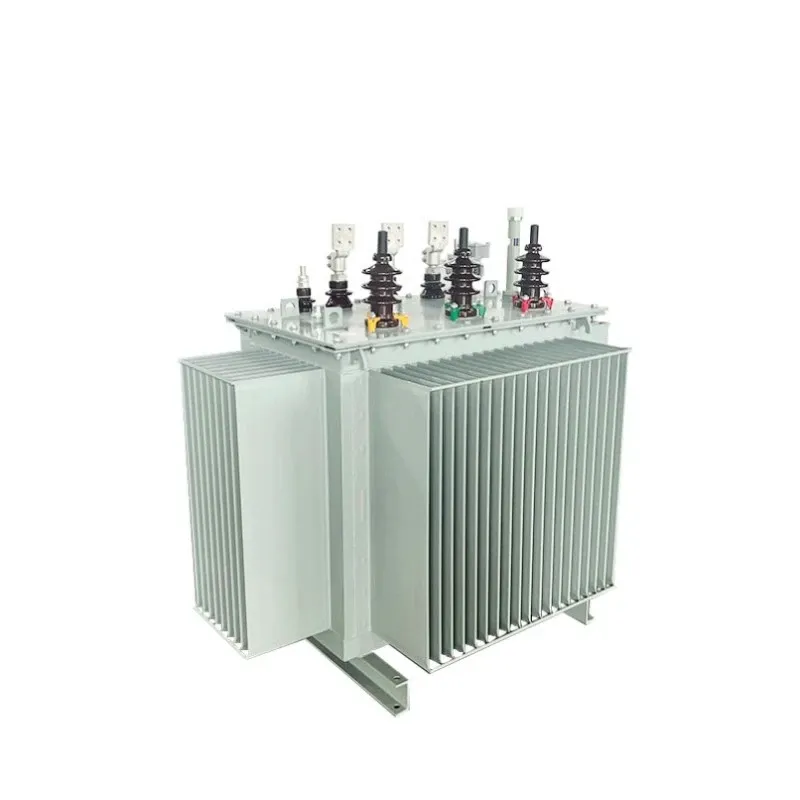

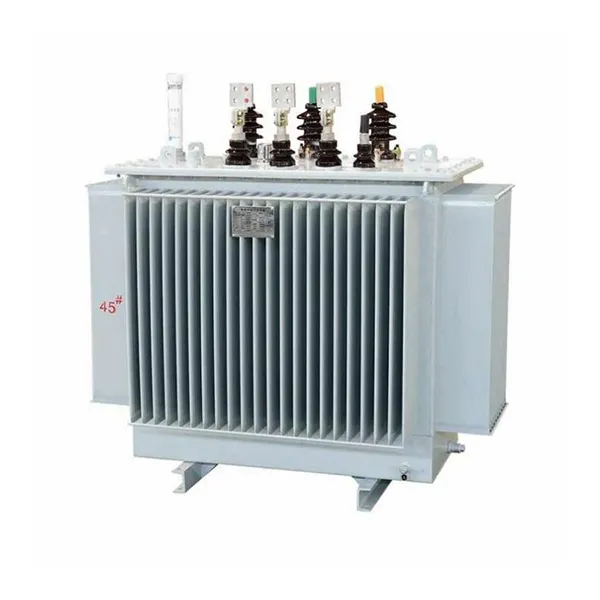

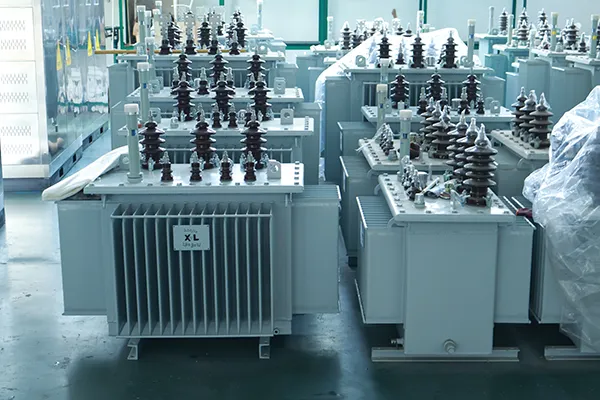

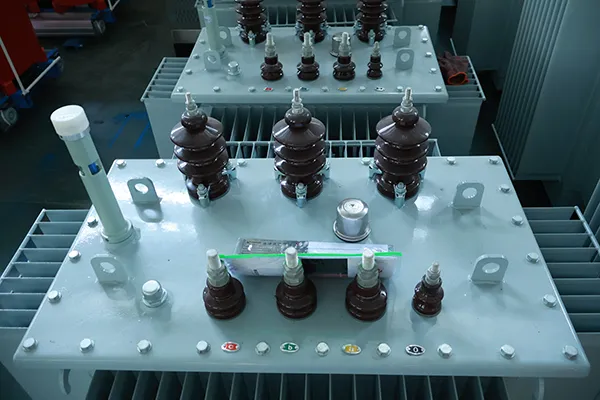

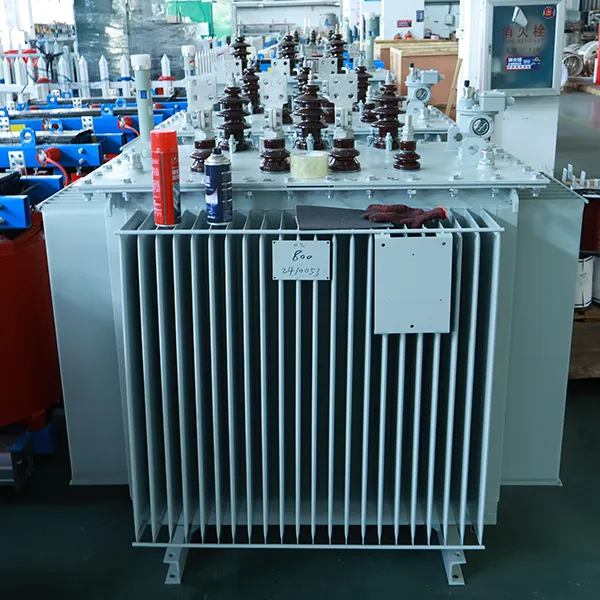

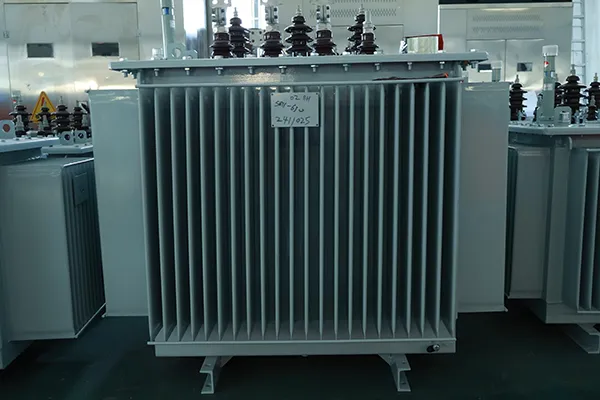

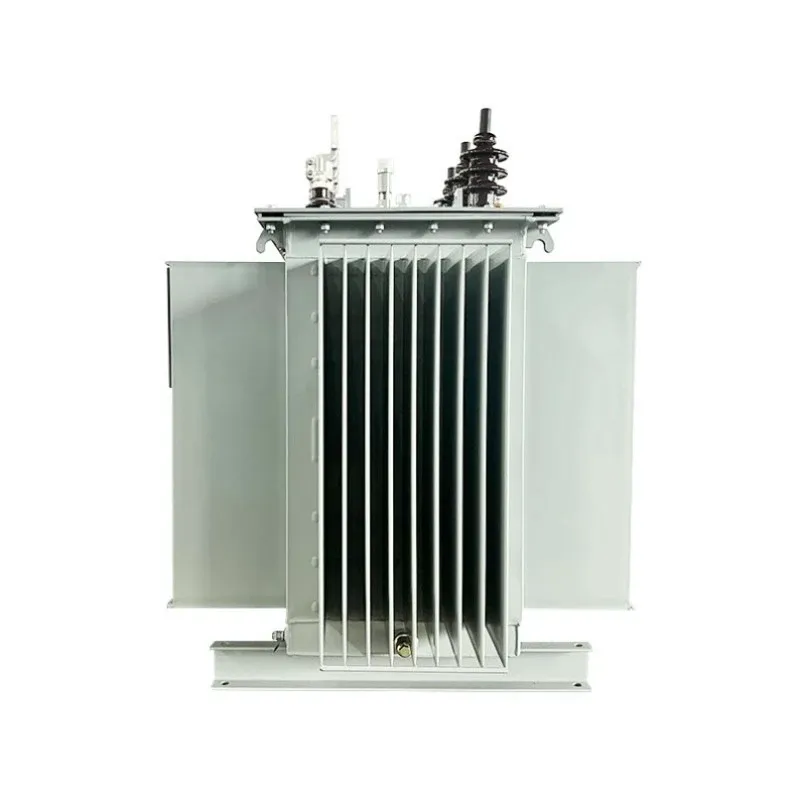

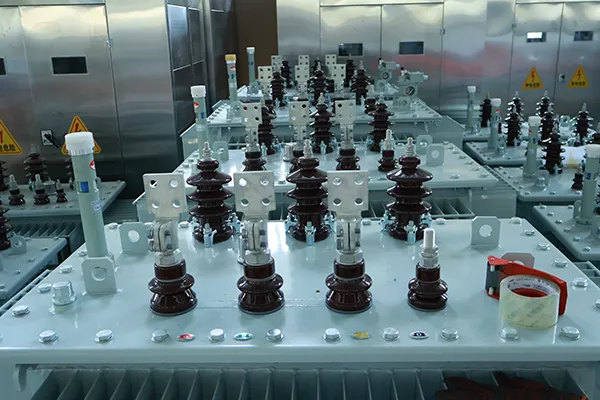

Високочестотен електрически трансформатор с маслено охлаждане

Електрическият трансформатор с високочестотно маслено охлаждане от Lugao Power е специално проектиран да работи при честоти, вариращи от 1kHz до 20kHz, което е критично изискване за съвременните PWM инвертори, оборудване за индукционно нагряване и станции за зареждане на електрически превозни средства. За разлика от стандартните 50/60Hz трансформатори, които страдат от прекомерни загуби в сърцевината при по-високи честоти, нашите модули използват усъвършенствани сърцевини от аморфна сплав или зърнесто-ориентирана силициева стомана, комбинирани със специализирана система за охлаждане, потопена в масло.

Този дизайн ефективно управлява "ефекта на кожата" и загубите от ефекта на близост, често срещани при работа с висока честота. Маслото не само действа като превъзходен диелектричен изолатор, осигурявайки способност за издържане на високо напрежение, но също така ефективно разсейва топлината от сърцевината и намотките. Това води до компактен отпечатък, по-високо съотношение мощност/тегло и изключителна надеждност при тежки условия на околната среда.

Product Parameters (Specification)

Нашият технически екип може да персонализира въз основа на вашите специфични изисквания. По-долу са стандартните диапазони за високочестотния електрически трансформатор с маслено охлаждане:

Характеристики на продукта и приложение (формат за въпроси и отговори)

Въпрос: Защо да изберете маслено охлаждане пред въздушно охлаждане за високочестотни приложения?

О: Високочестотната работа създава "ефекта на кожата", при който токът тече по повърхността на проводника, генерирайки интензивна локализирана топлина. Въздушното охлаждане често е недостатъчно за компактни конструкции. Нашето решение с маслено охлаждане обгражда намотките с течност с висока диелектричност, която извлича топлина 10 пъти по-ефективно от въздуха. Това предотвратява появата на горещи точки, удължава живота на изолацията и позволява на високочестотния електрически трансформатор с маслено охлаждане да поддържа 100% работен цикъл дори при 50°C околна среда.

Въпрос: Как Lugao Power решава проблема с "паразитния капацитет" при високи честоти?

О: Това е критична болезнена точка. Високата честота увеличава паразитния капацитет, което води до EMI шум и повреда на драйвера. В Lugao Power Co., Ltd. ние използваме специализирана техника за навиване с преплитане, комбинирана с DMD (Dacron Mylar Dacron) изолационна бариера, специфична за потапяне в масло. Това намалява паразитния капацитет с приблизително 30% в сравнение със стандартните слоеве навити конструкции, осигурявайки чисти вълнови форми на превключване.

Въпрос: В кои индустрии се използва този специфичен високочестотен модел с маслено охлаждане?

О: Високочестотният електрически трансформатор с маслено охлаждане се справя отлично в тежки условия.

1. Възобновяема енергия: Вятърни преобразуватели и слънчеви PV инвертори (изолация на мрежата).

2. Морски и дълбоководни: ROVs и корабна мощност (където солените пръски и вибрациите са постоянни).

3. EV зареждане: Мощни извънбордови устройства за бързо зареждане, изискващи компактни отпечатъци.

4. Железопътни линии: спомагателни захранвания за високоскоростни влакове.

Въпрос: Какъв е графикът за поддръжка на маслото?

О: Минимално. За разлика от стандартните силови трансформатори, които разграждат маслото поради дъгова дъга, нашите високочестотни устройства работят с по-нисък стационарен поток. Препоръчваме тест за диелектрична якост всяка година, но маслото обикновено издържа 10+ години поради запечатаната, безкислородна конструкция.

Подробности за производството и осигуряване на качеството

Производство на ядро

Ние използваме високоскоростни линии за рязане ZDKH-75, за да гарантираме, че неравностите върху силиконовата стомана са < 0,02 mm. За високочестотния електрически трансформатор с маслено охлаждане тази прецизност е жизненоважна за намаляване на загубите от вихрови токове при високи скорости на превключване.

Навиване и монтаж

Намотките се произвеждат на машини с ЦПУ, за да се осигури прецизно опъване. След навиване всеки модул преминава през процес на импрегниране под вакуум (VPI), преди да бъде въведено маслото. Това премахва цялата влага от целулозната изолация, предотвратявайки отделянето на водород по време на работа.

Предимството за сравнение "Lugao".

Защо да изберете Lugao Power Co., Ltd.?

Ние не сме просто фабрика; ние сме доставчик на решения. Въпреки че много доставчици предлагат модули с „високо напрежение“ или „сух тип“, малцина владеят физиката на конструкцията на високочестотния електрически трансформатор с маслено охлаждане. Предоставяме пълни доклади от типови тестове, включително тестове за късо съединение и загряване. Нашият екип по логистика осигурява професионално опаковане (сертифицирано по ISO 6583 дърво + амортисьори) за глобален морски/въздушен транспорт.

Често задавани въпроси за доставка на клиенти

Q1: Можете ли да персонализирате импеданса, за да съответства на моята IGBT превключваща верига?

A: Да. Ние регулираме прецизно индуктивността на утечка. Просто предоставете вашата честота на превключване (напр. 16 kHz) и топология (пълен мост/LLC) и ние ще проектираме високочестотния електрически трансформатор с маслено охлаждане, който да съответства.

Q2: Какво е MOQ?

О: Едно парче. Ние подкрепяме разработването на прототипи и малки партиди пилотни проекти преди масовото производство.

Q3: Как предотвратявате изтичане на масло по време на транспорт?

О: Изпращаме единици "сухи" (отделно с масло) или "пълни" в зависимост от вашите предпочитания. Ако е напълнен, ние поставяме резервоара под налягане със сух въздух до 0,03 MPa за 12 часа, за да проверим нулевия спад на налягането преди изпращане.

Q4: Предоставяте ли проби за тестване?

О: Абсолютно. Насърчаваме клиентите да тестват нашите показатели за ефективност спрямо настоящите си доставчици. Ние сме уверени, че високочестотният електрически трансформатор с маслено охлаждане ще надмине стандартните единици в тестовете за термично изображение.

Проектирането и изпитването на трансформаторите трябва да отговарят на следните стандарти:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силови трансформатори》

GB/T6451-2015 《Спецификации и технически изисквания за маслени силови трансформатори》

JB/T3837-2010 《Метод за компилиране на типови обозначения за трансформаторни продукти》

GB/T311.1-3.11-97 《Техники за координиране на изолацията и изпитване на високо напрежение за оборудване за предаване и трансформиране на високо напрежение》

GB10237-88 《Нива на изолация и диелектрични тестове за силови трансформатори—въздушни луфтове на външната изолация》

GB7595-87 《Качествен стандарт за трансформаторно масло в експлоатация》

GB7328-87 《Измерване на нивото на звука за трансформатори》

GB7534-87 《Измерване на частичен разряд》

GB/T15164-94 《Ръководство за зареждане на маслени силови трансформатори》

DL/T586-95 《Техническо ръководство за производствен надзор на потребителите на енергийно оборудване》

GB/T311.1-3.11-97 《Техники за координиране на изолацията и изпитване на високо напрежение за оборудване за предаване и трансформиране на високо напрежение》

GB2536-1990 《Трансформаторно масло》

JB/T56011-92 《Класификация на качеството на продукта за маслени силови трансформатори》

ZBK41005-89 《Ниво на звука на 6-220KV трансформатори》
