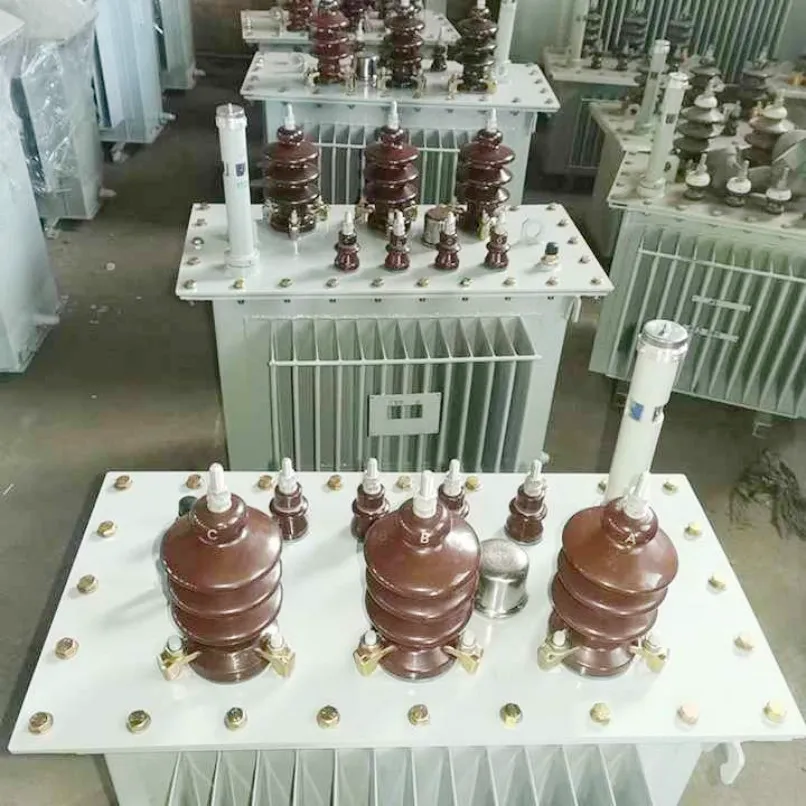

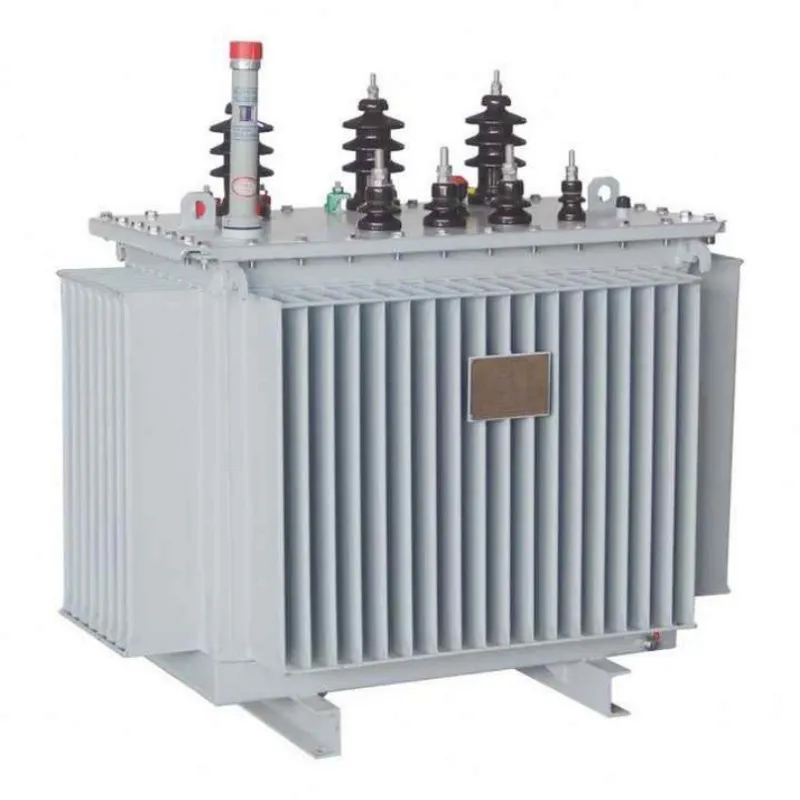

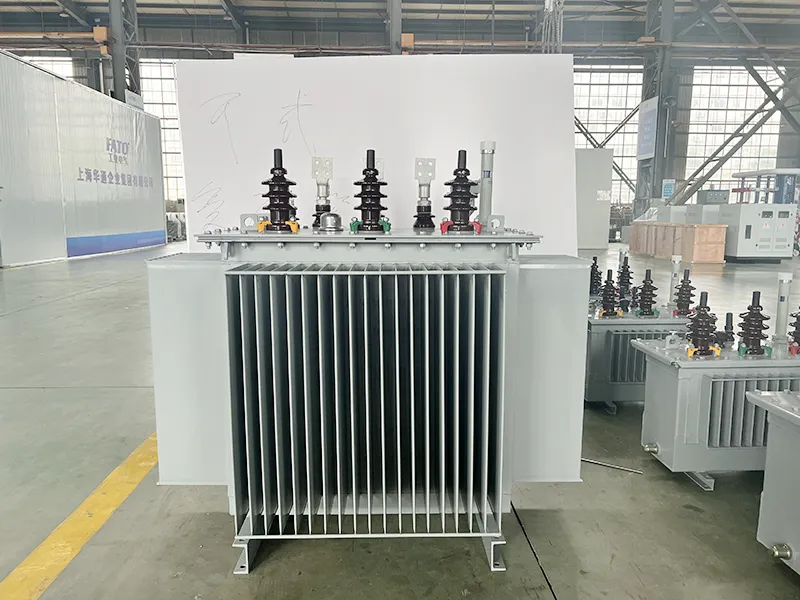

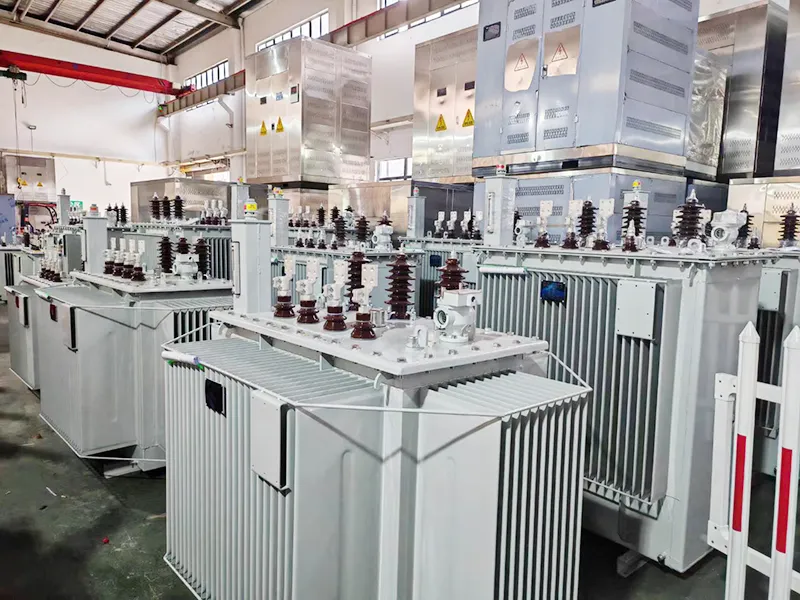

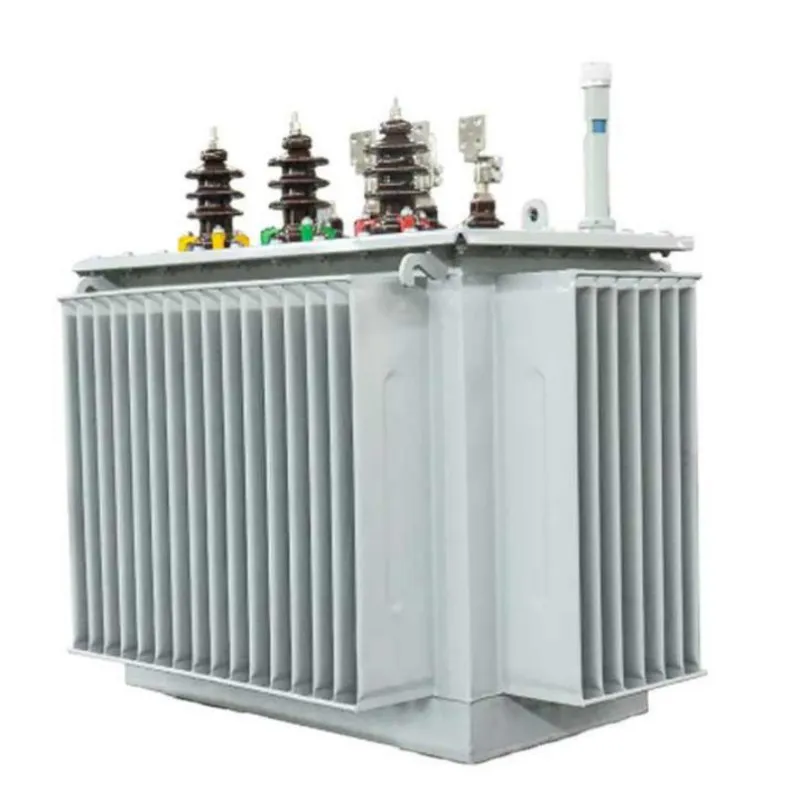

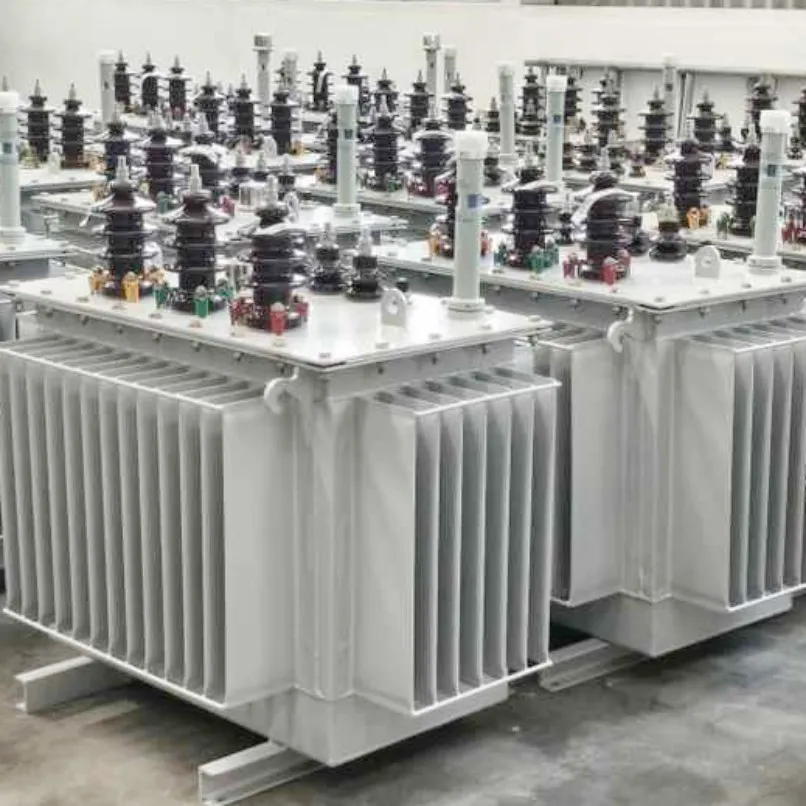

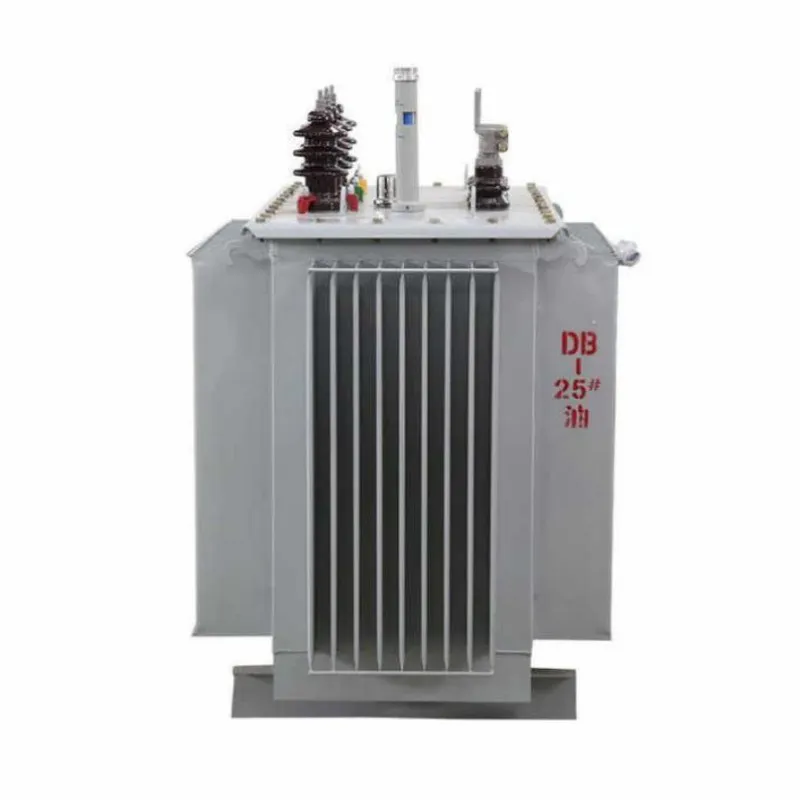

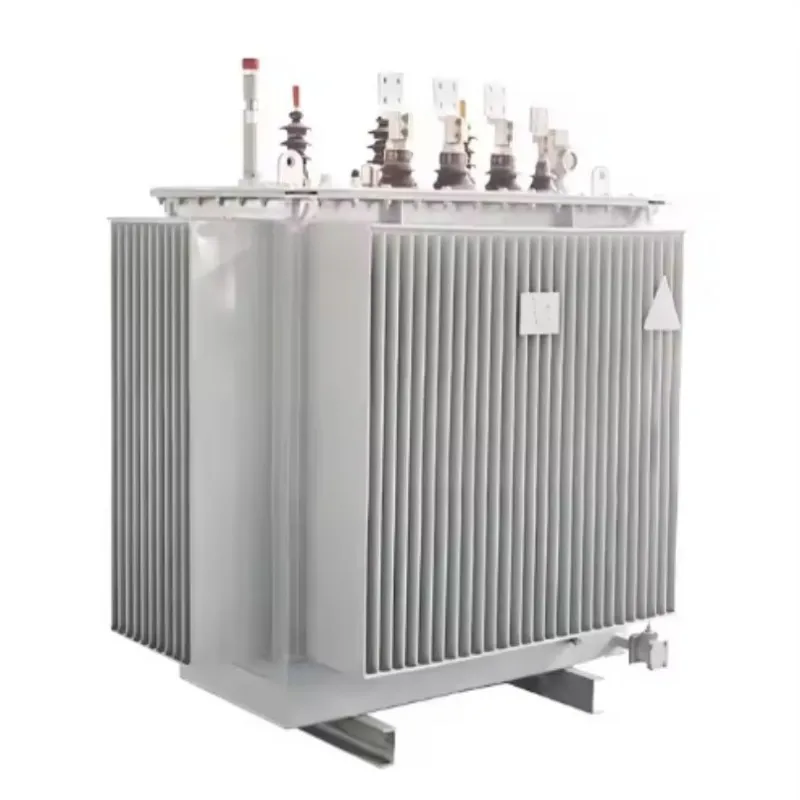

Понижен маслен разпределителен трансформатор

Нашият понижаващ маслен разпределителен трансформатор е проектиран да преобразува електричество със средно или високо напрежение (като 11kV, 22kV или 33kV) в стандартизиран изход за ниско напрежение (като 400V или 230V), подходящ за консумация от крайния потребител. Този продукт е идеален за електроразпределителни мрежи, изискващи надеждно регулиране на напрежението, висок капацитет на претоварване и дългосрочна издръжливост.

Theтрансформаторразполага със зърнесто-ориентирана сърцевина от силициева стомана с ниски загуби и медни намотки с висока проводимост, което значително намалява загубите при празен ход и натоварване. Потопената в масло охладителна система осигурява ефективно разсейване на топлината, докато напълно запечатаната структура предотвратява проникването на влага и окисляването на маслото, намалявайки изискванията за поддръжка и удължавайки експлоатационния живот.

Функция и приложение на продукта

Характеристики

1. Отговаря или надвишава стандартите IEC, ANSI, GB и SANS

2. Напълно запечатана структура с дизайн на гофриран резервоар

3. Висок капацитет на претоварване и термична стабилност

4. Нисък шум при работа и висока ефективност

5. Компактен дизайн, подходящ за монтирани на стълб или наземни инсталации

6. Здрава способност да издържа на късо съединение

7. Лесна инсталация и ниска поддръжка

8. Дълъг експлоатационен живот с поддръжка през целия живот

9. Предлага се с множество диапазони на натискане за регулиране на напрежението

10. Налични опции за екологично изолационно масло

Въпроси и отговори: Ключови прозрения за потопен в масло трансформатор за разпределение на енергия

Въпрос: Какво е понижаващ трансформатор?

О: Понижаващият трансформатор е вид електрически трансформатор, който намалява високото входно напрежение до по-ниско изходно напрежение. Състои се от повече навивки на първичната намотка и по-малко навивки на вторичната намотка. Този тип намощност трансформаторе от съществено значение в електроразпределителните системи за безопасно доставяне на използваеми нива на напрежение към индустриално оборудване, търговски сгради и жилищни райони.

Въпрос: Какво прави този понижаващ трансформатор енергийно ефективен?

О: Нашият трансформатор използва студено валцована силициева стомана с висока пропускливост и оптимизирана сърцевина, която значително намалява хистерезиса и загубите от вихрови токове. Това води до по-ниски загуби на празен ход и натоварване в сравнение с конвенционалните трансформатори, което директно намалява оперативните разходи.

Въпрос: Как потопената в масло охладителна система подобрява производителността?

О: Изолационното масло служи както като диелектрична среда, така и като охлаждаща течност. Той ефективно пренася топлината от сърцевината и намотките към повърхността на резервоара, където се разсейва в околната среда. Това гарантира стабилна работа дори при непрекъснато високо натоварване или условия на висока температура.

В: Този трансформатор подходящ ли е за употреба на открито?

A: Да. Напълно запечатаният дизайн на гофриран резервоар предпазва вътрешните компоненти от влага, прах и корозивни среди. Той е идеален за външни инсталации като подстанции, промишлени дворове и селски електроразпределителни мрежи.

Основни сценарии за приложение

Промишлени съоръжения:Осигурява надеждно захранване с ниско напрежение за фабрики, преработвателни предприятия и тежки машини.

Търговски сгради:Използва се в търговски центрове, офис комплекси и хотели за понижаване на средно напрежение до безопасни нива.

Жилищно електроразпределение:Инсталирани в обществени подстанции или монтирани на стълб конфигурации за захранване на домакинствата.

Системи за възобновяема енергия:Интегрира се със слънчеви ферми и вятърни електроцентрали за регулиране на напрежението и свързване към мрежата.

Инфраструктурни проекти:Подходящ за летища, железопътни линии, болници и центрове за данни, изискващи висока надеждност.

Параметър на продукта (спецификация)

Таблица: Понижаващ маслен трансформатор – Типични спецификации (11 kV / 0,4 kV)

Маслен потопен срещу сух трансформатор

Изберетемаслен трансформаторв следните ситуации:когато е необходим външен монтаж; когато е необходима по-висока енергийна ефективност; когато е необходим по-висок капацитет на претоварване; когато е необходим среден или голям капацитет; или когато търсите рентабилно решение за електроразпределение.

Изберете сух трансформатор в следните ситуации:когато трансформаторът е монтиран на закрито; when fire safety is critical;when the use of oil-based media is prohibited on-site; or when the project involves hospitals, shopping malls, data centers, or high-rise buildings.

Резюме:Маслените трансформатори са по-подходящи за приложения за разпределение на електроенергия на открито, промишлени и обществени мрежи.Сухи трансформаториса по-подходящи за употреба на закрито и места със строги изисквания за пожарна безопасност.

Подробности за производството

Основен материал и процес

Сърцевината е конструирана от високопропусклива студено валцована зърнесто-ориентирана силициева стомана със стъпаловиден дизайн на припокриване, минимизиращ загубите на празен ход и намаляващ тока на намагнитване. Сърцевината е обвързана с полусуха стъклена лента, за да се осигури структурна цялост и нисък шум.

Структура на навиване

Намотките за високо и ниско напрежение са направени от безкислородни медни проводници. Нисковолтовите намотки приемат фолиева или спирална структура с надлъжни маслени канали, подобрявайки механичната якост и способността да издържат на късо съединение.

Система за изолация и охлаждане

Използва се висококачествено минерално масло или екологично чиста изолационна течност с висока точка на запалване. Изолационната система от маслена хартия се подлага на процеси на вакуумно сушене и пълнене с масло, за да се елиминират остатъчната влага и въздух, осигурявайки висока диелектрична якост и дългосрочна надеждност.

Резервоар и уплътнение

Конструкцията на гофрирания резервоар осигурява компенсация на топлинното разширение без необходимост от консерватор. Напълно запечатаната структура предотвратява окисляването на маслото и проникването на влага, като намалява честотата на поддръжка и удължава живота на маслото.

Стандартното оборудване включва

1. Указател за нивото на маслото с аларма за ниско ниво

2. Вентил за освобождаване на налягането

3. Циферблатен термометър с алармени контакти

4. Допълнително газово реле за откриване на повреда

Защо да изберете Lugao Step Down Transformer

Lugao step down oil immersed transformer is designed to reduce medium or high voltage, such as 11kV, 22kV, 33kV, to low voltage, such as 400V or 230V, for safe power distribution.

Висока ефективност:Сърцевината от силициева стомана с ниски загуби намалява загубите на празен ход и спестява енергия.

Стабилна производителност:Медните намотки и оптимизираната структура осигуряват стабилно изходно напрежение.

Силна охлаждаща способност:Потопената в масло охладителна система осигурява отлично разсейване на топлината и поддържа продължителна работа.

Напълно затворен резервоар:Предотвратява влагата, праха и окисляването на маслото, намалявайки поддръжката.

Висока устойчивост на късо съединение:Здравата структура на навиване и затягане подобрява безопасността по време на грешки в мрежата.

Използване на открито:Подходящ за подстанции, фабрики, селски мрежи, търговски сгради и проекти за възобновяема енергия.

Наличен персонализиран дизайн:Напрежението, капацитетът, векторната група, обхватът на натискане, методът на охлаждане и типът на резервоара могат да бъдат персонализирани.

Строго тестване преди доставка:Всеки трансформатор се тества за съотношение на напрежението, съпротивление на намотката, изолация, загуба на празен ход, загуба на натоварване, импеданс и изтичане на масло.

Lugao предоставя OEM и ODM трансформаторни решения с надеждно качество, бърза доставка и професионална техническа поддръжка.

Продуктово следпродажбено обслужване

1. Безплатен ремонт или замяна за проблеми с качеството, причинени от производствени дефекти в рамките на една година.

2. Щети, причинени от човешка грешка или непреодолима сила (удар от мълния, наводнение, пожар и др.), не се покриват от гаранцията.
