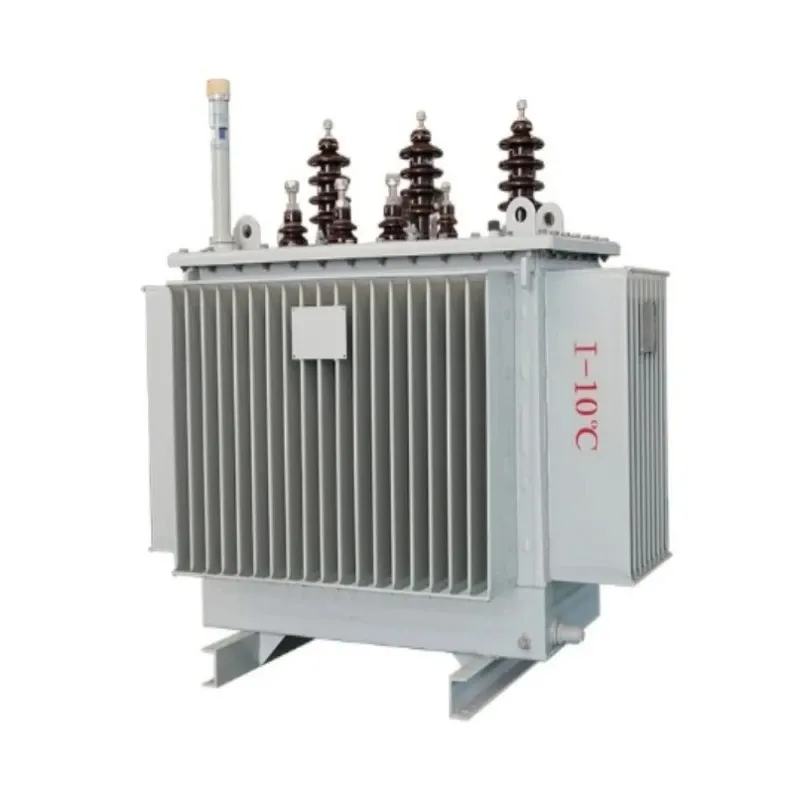

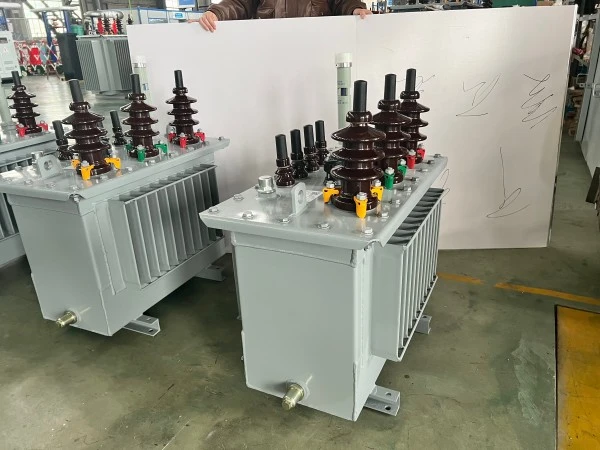

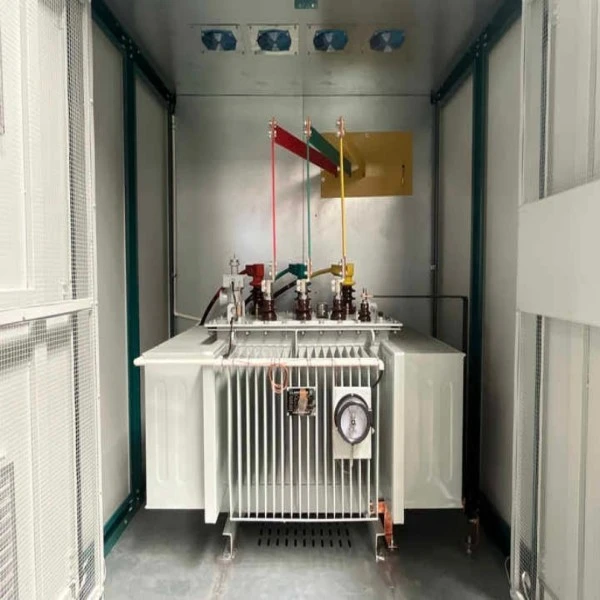

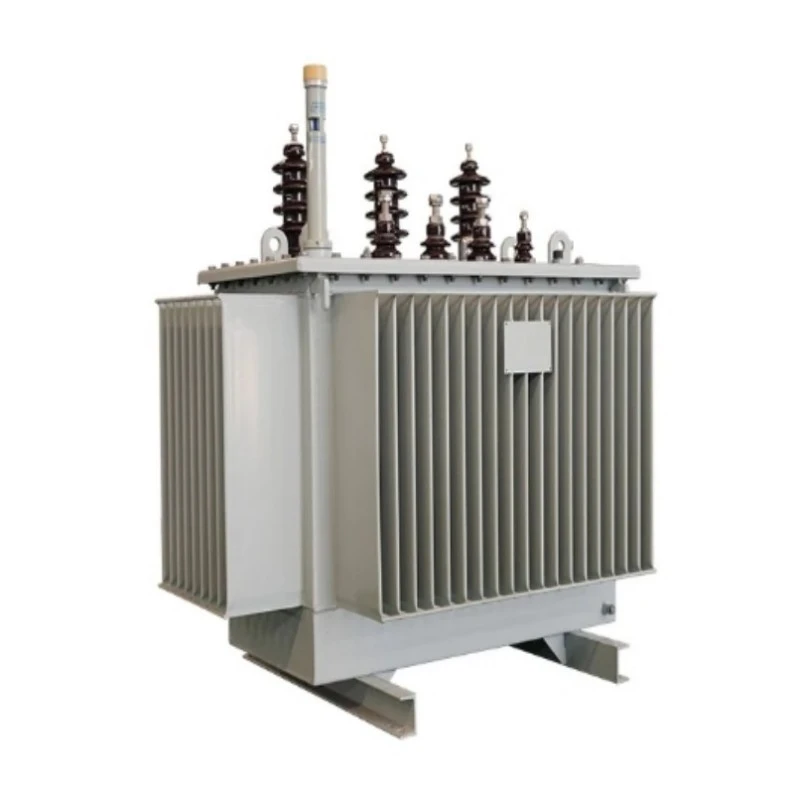

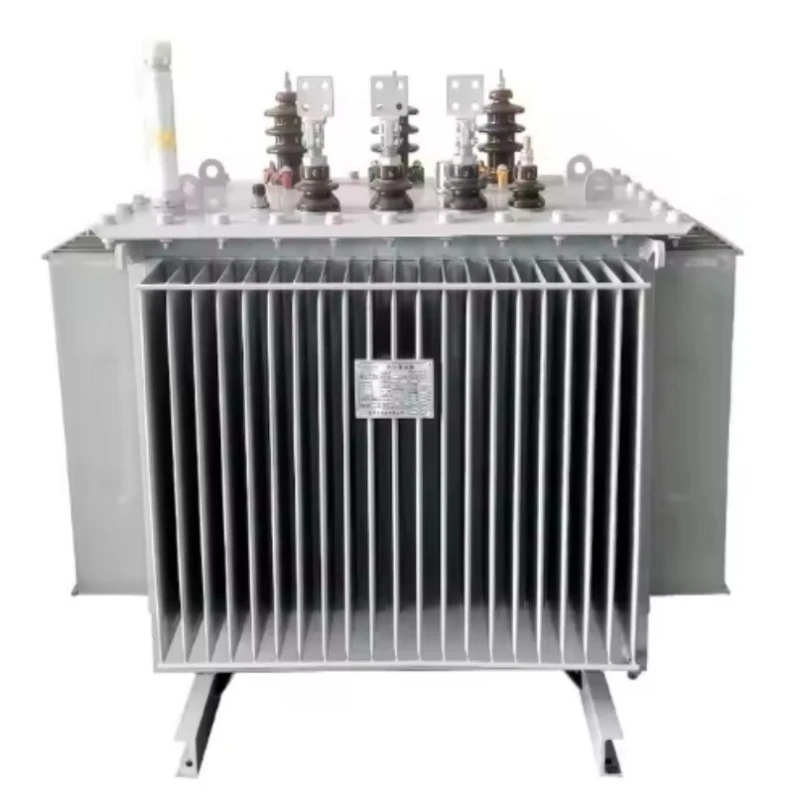

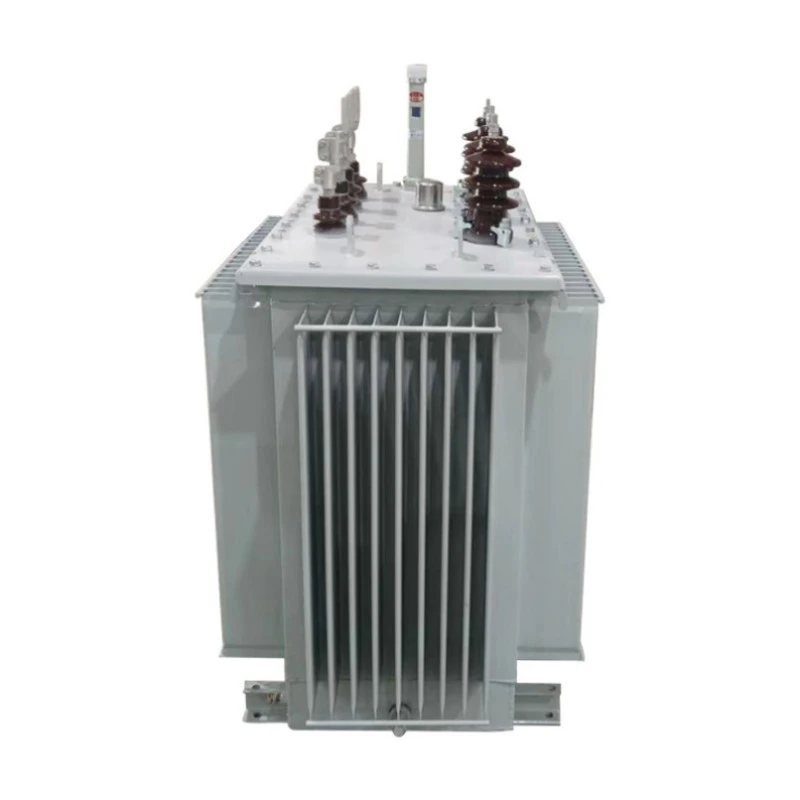

S13 Еднофазен маслен електрически трансформатор

Еднофазният маслен електрически трансформатор S13 е специално проектиран за еднофазни приложения за захранване, като електрификация в селски райони, разпределение на жилищни стълбове и лека търговска употреба. Закупуването на този продукт ви осигурява високоефективен трансформатор с ниски загуби, който значително намалява загубите на празен ход в сравнение с конвенционалнитеS9иСерия S11, осигурявайки измерими икономии на енергия през целия си живот.

Този трансформатор разполага със сърцевина от силициева стомана с висока проницаемост, ориентирана към зърно, със стъпаловиден дизайн на припокриване или по избор сърцевина от аморфна сплав за още по-ниски загуби. Потопената в масло система за охлаждане осигурява отлично управление на топлината, докато напълно запечатаната структура на гофриран резервоар предотвратява окисляването на маслото и навлизането на влага, което драстично намалява изискванията за поддръжка. Неговият компактен, лек дизайн улеснява лесното монтиране и транспортиране.

Функция и приложение на продукта

Характеристики

Отговаря или надхвърля стандартите IEC, ANSI, GB и SANS

Изключително ниски загуби на празен ход, до 30% по-ниски от серията S11

Напълно запечатан дизайн на гофриран резервоар без консерватор

Висок капацитет на претоварване и превъзходна термична стабилност

Работа с ниско ниво на шум, идеална за жилищни райони

Отлична устойчивост на късо съединение

Компактен и лек за монтаж на стълб или платформа

Широк диапазон на отчитане на напрежението за гъвкавост на мрежата

Налични опции за екологично изолационно масло

Работа без поддръжка при нормални условия на експлоатация

Въпроси и отговори: Ключови прозрения за продукта

В: Какво представлява еднофазен маслен трансформатор?

A: Aеднофазен маслен трансформатор е вид разпределителен трансформатор, който използва изолационно масло за охлаждане и изолация и е проектиран да работи в еднофазни електрически системи. Обикновено се използва в жилищни райони, селско електроразпределение и леки търговски приложения, където не се изисква трифазно захранване. Масленото потапяне осигурява превъзходно разсейване на топлината и защитава вътрешните компоненти от факторите на околната среда.

В: Как серията S13 постига по-висока енергийна ефективност от предишните модели?

A: Серията S13 постига по-висока ефективност чрез два ключови напредъка: първо, използването на студено валцована силициева стомана с висока пропускливост със стъпаловидна структура на сърцевината на припокриване значително намалява хистерезиса и загубите от вихрови токове. Второ, опционалните ядра от аморфна сплав допълнително намаляват загубите на празен ход с до 50% в сравнение с конвенционалната силициева стомана. Тези подобрения водят до стойности на загуби на празен ход, които са с 30% по-ниски от серията S11 и далеч под националните енергийни стандарти.

Въпрос: Защо напълно запечатаната структура е важна за еднофазните трансформатори?

О: Еднофазните трансформатори често се инсталират на открито в райони с различни климатични условия. Напълно запечатаният гофриран резервоар елиминира необходимостта от консерватор и предотвратява директния контакт между изолационното масло и атмосферния въздух. Това спира абсорбирането на влага и окисляването на маслото, които са основните причини за разрушаването на изолацията. В резултат на това трансформаторът не изисква смяна на масло или поддръжка по време на експлоатационния си живот, което значително намалява оперативните разходи.

Въпрос: Може ли този трансформатор да се използва в приложения за възобновяема енергия?

A: Да. Еднофазният маслен трансформатор S13 е подходящ за малки системи за възобновяема енергия, като слънчеви инсталации на покриви, проекти за микро-водноелектрически централи и системи за съхранение на енергия в жилища. Неговата висока ефективност и способността да се справя с колебанията на напрежението го правят идеален за увеличаване или намаляване на мощността в настройки за разпределено генериране.

Основни сценарии за приложение

Електрификация на селските райони:Осигурява надеждно еднофазно захранване на отдалечени села, ферми и земеделски дейности с минимални загуби.

Жилищно монтирано на стълб разпределение:Идеален за жилищни общности, където еднофазното захранване е стандартно, предлагайки компактен размер и нисък шум.

Леки търговски сгради:Използва се в малки магазини, офиси и селски търговски центрове, изискващи ефективно разпределение на енергията.

Интегриране на възобновяема енергия:Подходящ за повишаване на напрежението от жилищни слънчеви фотоволтаични системи или понижаване от мини-мрежи.

Временна строителна мощност:Лекият дизайн позволява лесно разгръщане за временни нужди от захранване на строителни обекти.

Параметър на продукта (спецификация)

Таблица: S13 еднофазен маслен трансформатор – Типични спецификации (11 kV / 0,23 kV или 0,4 kV)*

Подробности за производството

Основен материал и процес

Сърцевината на еднофазния маслен електрически трансформатор S13 е конструирана от високопропусклива студеновалцувана зърнесто-ориентирана силициева стомана с 45° стъпаловиден дизайн на припокриване. За приложения, изискващи най-висока ефективност, се предлага сърцевина от аморфна сплав, която намалява загубите на празен ход с до 50% в сравнение с конвенционалната силициева стомана. Сърцевината е прецизно срязана и подредена с полусуха стъклена лента, за да се сведат до минимум вибрациите и шума.

Структура на навиване

Както високоволтовите, така и нисковолтовите намотки са навити от безкислородни медни проводници, осигуряващи висока проводимост и минимални резистивни загуби. Намотката за ниско напрежение приема фолиева или спирална структура с надлъжни маслени канали, което значително подобрява механичната якост и устойчивостта на късо съединение.

Система за изолация и охлаждане

Като стандартна охлаждаща и диелектрична среда се използва висококачествено минерално изолационно масло. При поискване се предлагат екологично чисти изолационни течности с висока точка на запалване. Изолационната система от маслена хартия преминава през стриктни процеси на вакуумно сушене и пълнене с масло, елиминирайки остатъчната влага и въздушните мехурчета, осигурявайки начално напрежение на частичен разряд доста над стандартните изисквания.

Резервоар и уплътнение

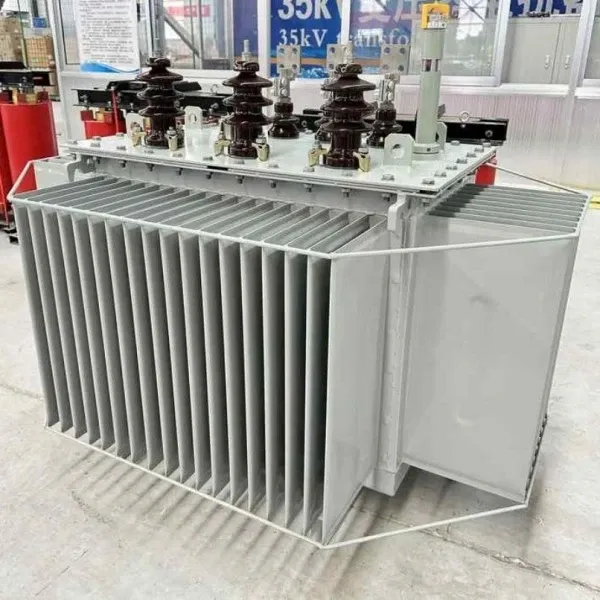

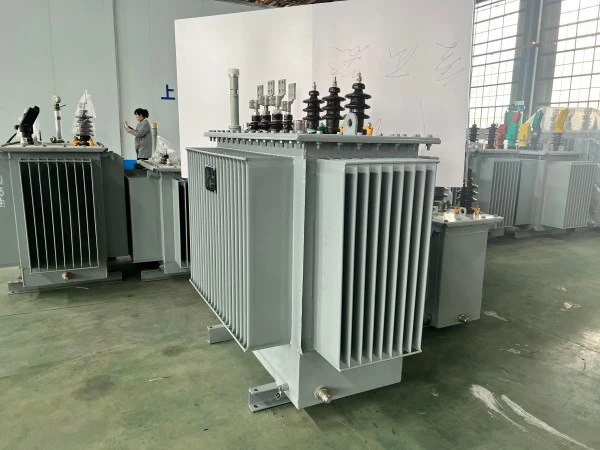

Резервоарът разполага с дизайн на гофриран панел, който осигурява както разсейване на топлината, така и компенсация на топлинното разширение, елиминирайки необходимостта от външен консерватор. Напълно запечатаната структура предотвратява окисляването на маслото и навлизането на влага, като осигурява работа без поддръжка за целия експлоатационен живот на трансформатора. Като стандартни функции за безопасност са осигурени предпазен клапан и нивомер на маслото.

Въпроси и отговори: производство и качество

В: Какви тестове за качество се извършват на всеки трансформатор?

О: Всеки еднофазен трансформатор S13 преминава през изчерпателен набор от рутинни и типови тестове преди доставката, включително измервания на загуба на празен ход и загуба на натоварване, тестове за импеданс на късо съединение, тестове за устойчивост на индуцирано пренапрежение, тестове за частичен разряд и тестове за импулс на мълния. Всички резултати от тестовете са документирани и проследими.

В: Как конструкцията на гофрирания резервоар допринася за надеждността?

О: Конструкцията на гофрирания резервоар изпълнява три критични функции: увеличава повърхностната площ за ефективно разсейване на топлината, осигурява гъвкав капацитет на разширение, за да поеме промените в обема на маслото с температурата и създава напълно запечатана среда, която изолира маслото от външни замърсители. Това елиминира необходимостта от маслен консерватор и вентилационна система, намалява потенциалните точки на повреда и опростява поддръжката.

В: Какъв е очакваният експлоатационен живот на този трансформатор?

О: При нормални работни условия еднофазният маслен електрически трансформатор S13 е проектиран за експлоатационен живот не по-малко от 30 години. Напълно запечатаната конструкция и висококачествените материали осигуряват дългосрочна надеждност без необходимост от смяна на масло или поддръжка на сърцевината.

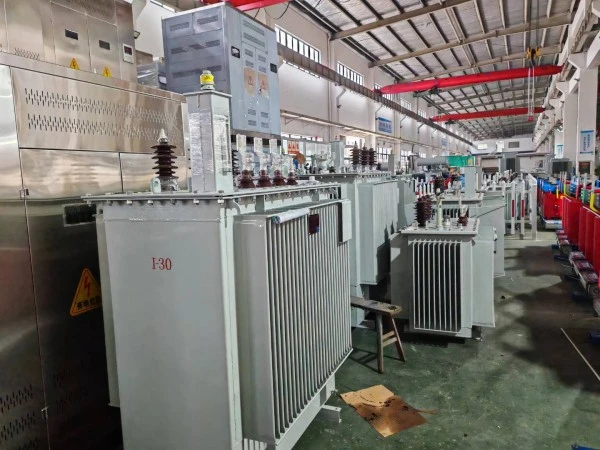

Производствена способност

Лугао мощност управлява модерни производствени линии за трансформатори, оборудвани с усъвършенствано оборудване за навиване, рязане на сърцевини, вакуумно сушене и тестово оборудване. Ние поддържаме OEM и ODM производство и предоставяме персонализирани решения за напрежение, капацитет, честота и международни стандарти, гарантирайки стабилно качество и надеждна доставка.

Продуктово следпродажбено обслужване

След монтиране и пускане в експлоатация трансформаторът е гарантирано непропусклив, а боята гарантирано няма да се лющи и избелява. Осигурена е 5-годишна гаранция и доживотна техническа поддръжка; всички проблеми с качеството, възникнали при нормална употреба в рамките на гаранционния период, ще бъдат покрити.

Всички монофазни трансформатори S13 са обхванати от доживотна сервизна поддръжка, гарантираща дългосрочна наличност на резервни части и техническа помощ.

Срокът на експлоатация е не по-малко от 30 години при определени условия на работа.

В случай на повреда на оборудването, доставчикът ще реагира в рамките на един час след получаване на уведомление от купувача и ще изпрати технически персонал на обекта в рамките на 24 часа в страната.

Ангажимент за обслужване

Еднофазният маслен електрически трансформатор S13 е произведен в строго съответствие с изискванията на системата за управление на качеството ISO 9001:2015/2018, като се гарантира, че продуктът отговаря на 100% стандартите за качество, преди да напусне фабриката.

Нашата компания предоставя цялостно предпродажбено, продажбено и следпродажбено обслужване, за да гарантира удовлетвореността на клиентите.

Нашата компания предлага 5-годишна гаранция и доживотна техническа поддръжка. В случай на проблеми с качеството, ние ще ремонтираме или заменим продукта безплатно, като гарантираме 100% удовлетвореност на клиента.

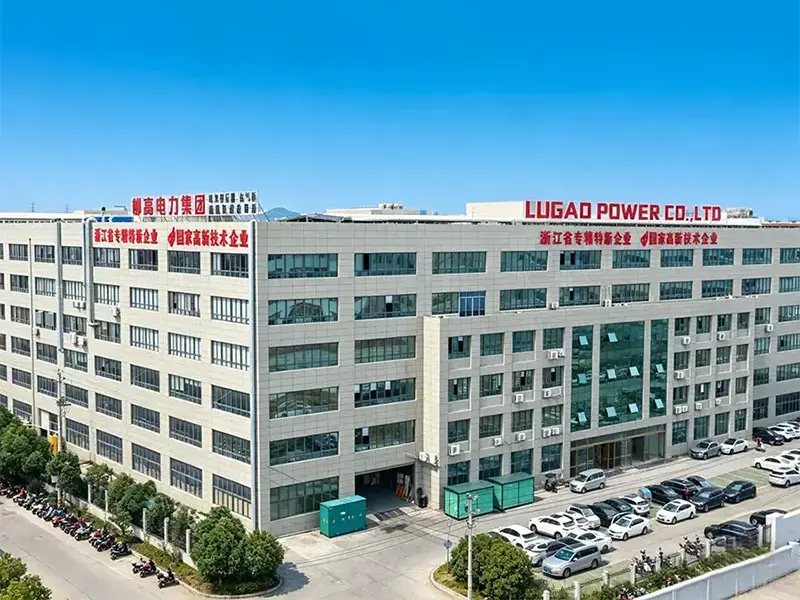

Фабрична сила

С дългогодишен опит в производството на електропреносно и разпределително оборудване,Лугао мощностсъздаде професионална производствена база, посветена на предоставянето на надеждни трансформаторни решения за глобални комунални компании, EPC изпълнители, промишлени съоръжения и проекти за възобновяема енергия.

Защо глобалните клиенти избират Lugao

✔ Професионален производител на трансформатори

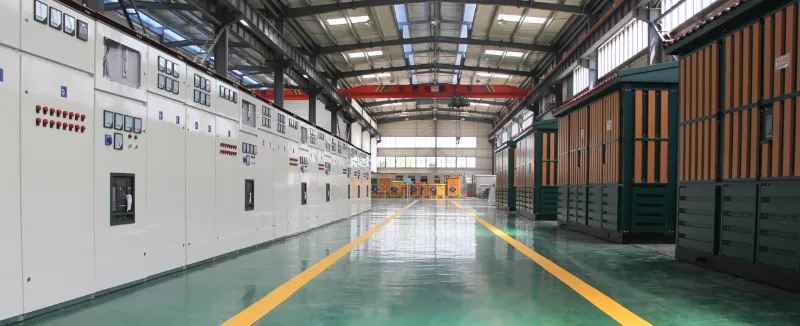

✔ Модерни производствени цехове

✔ Опитен инженерен и научноизследователски екип

✔ Строга система за управление на качеството ISO 9001

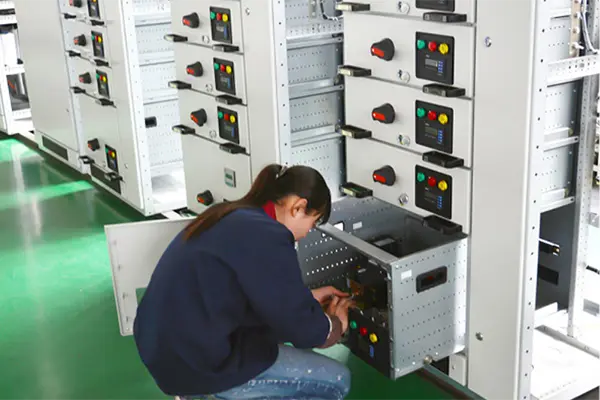

✔ Пълни възможности за рутинно и типово тестване
