Как да изберете подходящата подстанция тип кутия за вашия проект

A Подстанция тип кутияе компактно решение за разпределение на електроенергия, което интегрира комутационна апаратура за високо напрежение, трансформатор, разпределително оборудване за ниско напрежение и защитни устройства в една предварително изработена кутия. Използва се широко в индустриални паркове, търговски сгради, жилищни общности, проекти за възобновяема енергия, минни обекти и системи за временно захранване.

Като производител на оборудване за пренос и разпределение на енергия, Lugao предоставя трансформатори, разпределителни уреди, прекъсвачи, разединители, мълниеотводи, CT/PT/VT и персонализирани OEM/ODM решения за комунални услуги, индустриални и инфраструктурни проекти. Въз основа на изискванията на проекта Lugao може да поддържа клиенти с техническа конфигурация, избор на продукти и персонализирани решения за подстанции.

Какво е подстанция тип кутия?

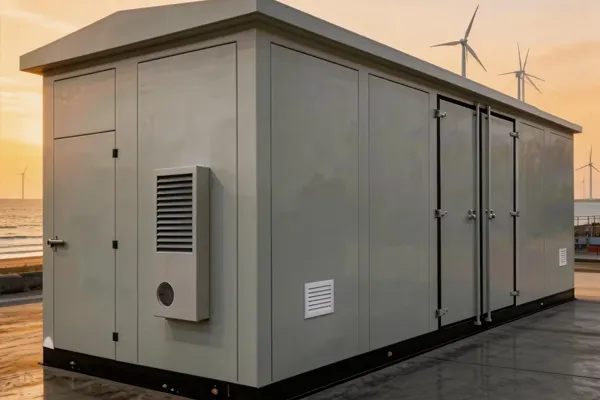

Подстанцията от тип кутия е известна също като сглобяема подстанция или компактна подстанция. Предназначен е за получават захранване със средно напрежение, трансформират го в ниско напрежение и разпределят безопасно електричество до крайните потребители.

Основни компоненти

• Устройство за високо напрежение:Използва се за контрол на входящата мощност, защита и превключване.
• Трансформаторен блок:Преобразува напрежението, за да отговори на изискванията за разпределение на проекта.
• Устройство за ниско напрежение:Разпределя мощност към електрически товари и крайни вериги.
• Enclosure:Предпазва вътрешното оборудване от атмосферни влияния, прах и външно въздействие.
• Защитни устройства:Помага за осигуряване на безопасна работа по време на претоварване, късо съединение или условия на повреда.

Защо собствениците на проекти избират абонатни станции тип кутия

• Компактна структура:Спестява място за монтаж в сравнение с традиционните абонатни станции.
• Бърз монтаж:Фабрично сглобеният дизайн намалява времето за изграждане на място.
• Гъвкаво приложение:Подходящ за промишлени, търговски, общински и възобновяеми енергийни проекти.
• Надеждна защита:Затворената структура подобрява безопасността на оборудването и стабилността на работа.
• Персонализирана конфигурация:Може да се проектира според нивото на напрежение, капацитет, оформление и условия на обекта.

Ключови фактори при избора на подстанция тип кутия

1. Потвърдете нивото на напрежението

Нивото на напрежението трябва да съответства на изискванията за свързване към мрежата и натоварване на проекта. Общи конфигурации включват вход за средно напрежение и изход за ниско напрежение за разпределителни мрежи.

• Проверете напрежението на входящата мрежа.
• Потвърдете необходимото изходно напрежение за оборудване за крайна употреба.
• Осигурете съответствие с местните електрически стандарти и спецификации на проекта.

2. Изчислете капацитета на трансформатора

Капацитетът на трансформатора е един от най-важните фактори за избор. Малкият капацитет може да причини претоварване, докато прекалено големият капацитет може да увеличи инвестициите и загубата на енергия.

• Изчислете общия свързан товар.
• Помислете за увеличаване на натоварването за бъдещо разширяване.
• Оценете изискванията за пиково търсене и непрекъсната работа.
• Изберете типа трансформатор въз основа на ефективността, околната среда и нуждите от поддръжка.

3. Оценете инсталационната среда

Условията на място пряко влияят върху дизайна на корпуса, нивото на изолация, вентилацията и степента на защита.

• Външен монтаж:Изисква устойчив на атмосферни влияния, антикорозионен и вентилационен дизайн.
• Зони с висока температура:Необходимо е правилно разсейване на топлината и охлаждане на трансформатора.
• Прашна или влажна среда:Изисквайте по-висока степен на защита на корпуса и уплътняване.
• Височинни обекти:Може да изисква специален изолационен дизайн и техническа настройка.

4. Изберете правилното оформление

Вътрешното оформление трябва да поддържа безопасна работа, лесна поддръжка и ефективна кабелна връзка.

• Оформление в европейски стил:Обикновено се използва за компактни и интегрирани разпределителни системи.
• Оформление в американски стил:Често се използва, когато функциите на трансформатора и превключването са тясно интегрирани.
• Персонализирано оформление:Подходящ за проекти със специално пространство, посока на кабела или изисквания за работа.

5. Прегледайте изискванията за защита и безопасност

Проектът за безопасност трябва да обхваща електрическа защита, механична защита и безопасност на оператора.

• Защита от претоварване и късо съединение
• Проектиране на заземителната система
• Блокировка и мерки за безопасност при работа
• Опции за защита от дъга и изолиране на повреда
• Ясни предупредителни етикети и достъп за поддръжка

Таблица за избор на подстанция тип кутия

Фактор на подбор	Какво да проверите	Защо има значение	Препоръчително действие
Ниво на напрежение	Входящо напрежение и изходно напрежение	Осигурява съвместимост с мрежата и електрическите товари	Потвърдете проектните чертежи и местните изисквания за мрежа преди избор
Капацитет на трансформатора	Общо натоварване, пиково търсене и бъдещо разширяване	Предотвратява претоварването и избягва ненужните инвестиции	Изберете капацитет въз основа на изчислението на действителното натоварване и резервния марж
Инсталационна среда	Външно/вътрешно място, температура, влажност, прах и надморска височина	Влияе върху защитата на корпуса, изолацията и охлаждането	Изберете подходяща степен на защита, вентилация и антикорозионен дизайн
Конфигурация на разпределителна уредба	Входящ шкаф, Изходящ шкаф, измервателни и защитни устройства	Определя контрол на мощността, защита и гъвкавост на работа	Конфигурирайте според схемата на разпространение и изискванията за поддръжка
Защита на безопасността	Системи за заземяване, блокировка, защита при повреда и предупреждение	Подобрява безопасността на оператора и надеждността на системата	Следвайте приложимите електрически стандарти и спецификациите за безопасност на проекта
Нужди за персонализиране	Размери, цвят, оформление, кабелен вход и OEM/ODM изисквания	Помага на оборудването да отговаря на изискванията на обекта на проекта и марката	Работете с опитен производител като Lugao за персонализиран дизайн

Често срещани сценарии за приложение

Индустриални проекти

• Фабрики и производствени линии
• Обекти за минно дело и тежка промишленост
• Индустриални паркове и производствени бази

Търговски и обществени обекти

• Търговски центрове и офис сгради
• Болници, училища и общински заведения
• Жилищни общности и градски разпределителни мрежи

Проекти за възобновяема енергия

• Слънчеви електроцентрали
• Системи за събиране на вятърна енергия
• Проекти за съхранение на енергия и разпределено генериране

Защо да изберете Lugaoза решения за подстанция тип кутия?

Изборът на правилния доставчик е толкова важен, колкото изборът на правилното оборудване. Lugao подкрепя глобалната власт проекти с производствен опит, широко продуктово покритие и инженерно-ориентирано обслужване.

Предимства на Lugao

• Опит в производството на електропреносно и разпределително оборудване
• Продуктова гама, обхващаща трансформатори, разпределителни уреди и свързано защитно оборудване
• Персонализирани OEM/ODM решения за различни спецификации на проекта
• Поддръжка за комунални, индустриални, инфраструктурни и възобновяеми енергийни приложения
• Техническа помощ за конфигурация, оформление и избор на оборудване

Заключение

ПравотоПодстанция тип кутиятрябва да бъдат избрани според нивото на напрежението, капацитета на трансформатора, инсталационна среда, изисквания за защита и бъдещи нужди от разширение. Работейки с опитен производител като Lugao, собствениците на проекти могат да подобрят ефективността на инсталацията, безопасността на системата и в дългосрочен план надеждност на електроразпределението.
