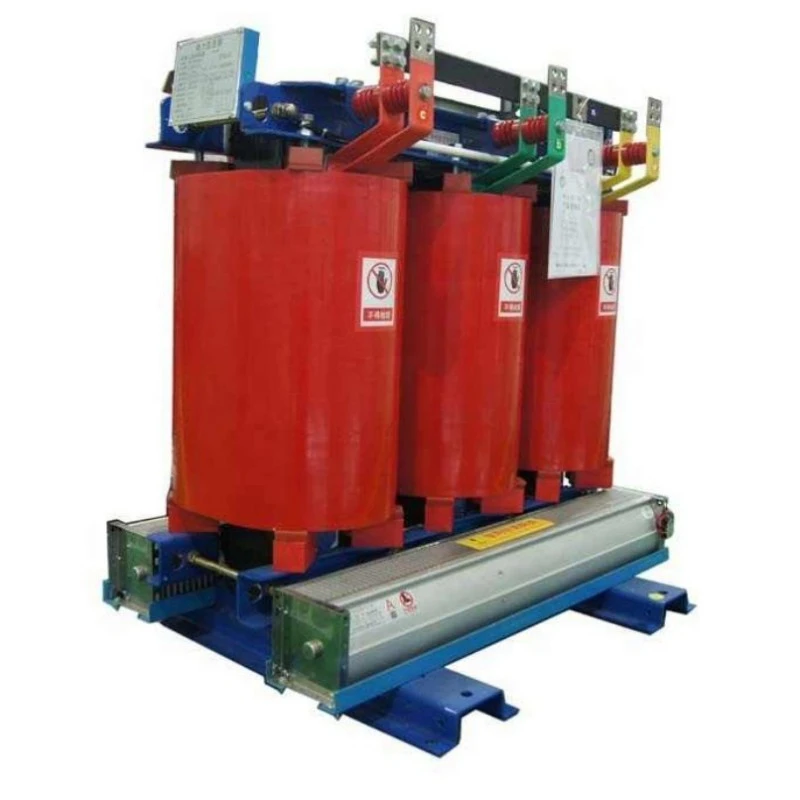

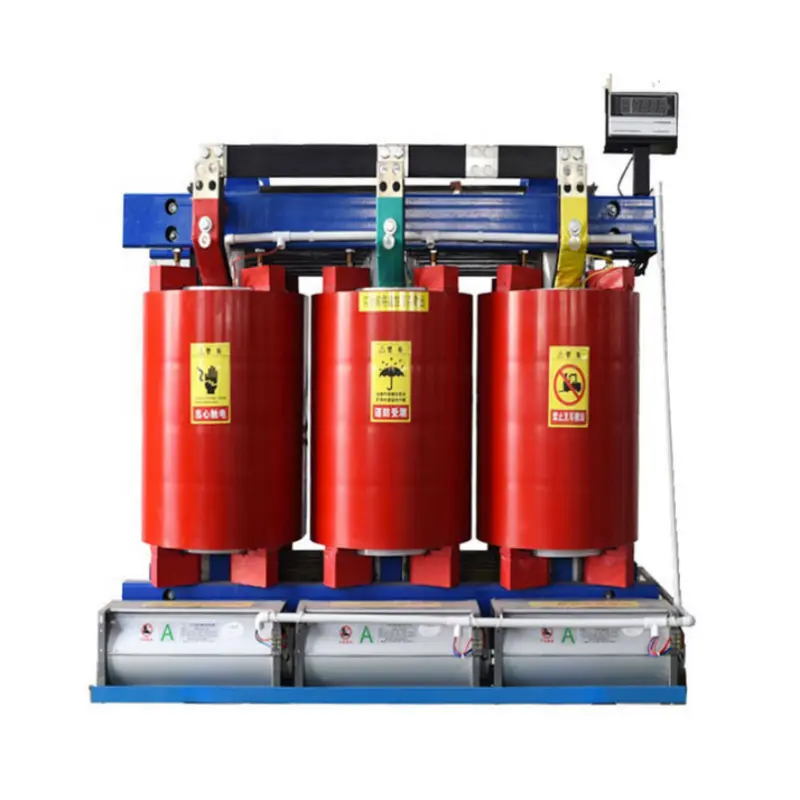

Въздушно охлаждане Външен изолационен сух трансформатор

Този продукт е от външен тип, изолационен тип,сух трансформаторизползване на въздушно охлаждане (ANAN). Той не разчита на никаква течна среда за изолация или разсейване на топлината, а вместо това използва естествена конвекция или принудително въздушно охлаждане, за да контролира повишаването на температурата.

Какво прави?

1. Електрическа изолация: Създава физическа електрическа бариера между първичните и вторичните намотки, като ефективно прекъсва земните контури, потиска хармониците и филтрира високочестотните смущения и пренапреженията от мрежата, осигурявайки "чиста" мощност за чувствителни товари.

2. Трансформация на напрежението: Повишава или понижава променливотоковото напрежение според изискванията, като се адаптира към нуждите от захранване на различно оборудване.

3. Защита на безопасността: Чрез изолационен дизайн, предотвратява директен контакт на персонала със страната с високо напрежение, което значително намалява риска от токов удар.

4. Адаптиране на открито: Здрав корпус, проектиран за степен на защита IP54 или по-висок, му позволява да издържа на вятър, дъжд, прах, солен спрей и дълготрайно UV излагане.

Накратко, когато имате нужда от безопасна, чиста изолация и преобразуване на захранване без нужда от поддръжка в тежки външни среди, този изолационен сух трансформатор с въздушно охлаждане на открито е основното решение.

Предимства на продукта

В сравнение с традиционните маслени или стандартни вътрешни сухи трансформатори, този продукт предлага пет основни предимства:

1. Zero Pollution, Maintenance-Free : The oil-free design completely eliminates the risk of soil or water contamination from leaks, as well as the maintenance costs and downtime associated with annual oil testing and replacement. За проекти на открито при строги екологични разпоредби това е решаващо предимство.

2. Превъзходна толерантност към околната среда на открито: Използва процес на импрегниране под вакуум (VPI) и изолационна система от клас H (180°C), комбинирана с напълно запечатана заварена външна кутия, изработена от неръждаема стомана или Aluzinc стомана. Работи стабилно при температури на околната среда от -25°C до 50°C и относителна влажност до 95%. Устойчив на солен спрей, гъбички и корозия.

3. Ultimate Safety with Electrical Isolation : Reinforced insulation between primary and secondary windings achieves a dielectric withstand voltage of 3kV to 5kV (depending on model). Ефективно изолира постояннотокови компоненти, трети хармоници и различни въздействия от пренапрежение от мрежата, защитавайки прецизните инструменти надолу по веригата.

4. Естествено въздушно охлаждане, тихо и надеждно: разчита на въздушна конвекция за разсейване на топлината без вентилатори (по избор). Шумът при работа е значително по-нисък от маслените трансформатори. Без въртящи се механични части в основните компоненти, средното време между отказите (MTBF) е значително подобрено.

5. Висок капацитет на претоварване, използваем при спешни случаи: Капацитет на аварийно претоварване до 120% за продължителна работа, 150% за краткотрайна работа. По време на неочаквани пикове на натоварване на открито (напр. няколко двигателя стартират едновременно), не е необходимо незабавно увеличаване на капацитета, което печели ценно време за потребителя.

Характеристики на продукта

Сърцевина: Студено валцована силиконова стомана с висока пропускливост, ориентирана към зърна, процес на свързване със стъпка на припокриване, значително намалени загуби на празен ход и възбуждащ ток.

Намотки: Както намотките за високо, така и за ниско напрежение използват изцяло медни (опционално алуминиеви) проводници, обвити с Nomex® или подобна арамидна изолационна хартия, обработени чрез VPI вакуумно импрегниране с лак без разтворители, образувайки здрава, устойчива на влага, устойчива на висока температура твърда изолационна структура.

Изолационна структура: Първичната и вторичната намотка са навити на отделни бобини или независими крака на сърцевината, с допълнителен електростатичен щит между тях, минимизиращ капацитета на свързване и осигуряващ отлично потискане на високочестотни смущения.

Защитен корпус: Стандартна защита IP54 (прахоустойчива, устойчива на пръски), IP65 по избор. Корпус, изработен от неръждаема стомана с дебелина 2,0 mm или стомана Galvalume, включващ покрив, устойчив на дъжд, вентилирани жалузи от неръждаема стомана и ключалки против изцепване.

Система за контрол на температурата: Вградени PTC или PT100 RTD температурни сензори, свързващи се към интелигентен температурен контролер за аларма за превишена температура, защита при изключване и автоматично активиране на вентилатора (ако са инсталирани допълнителни вентилатори).

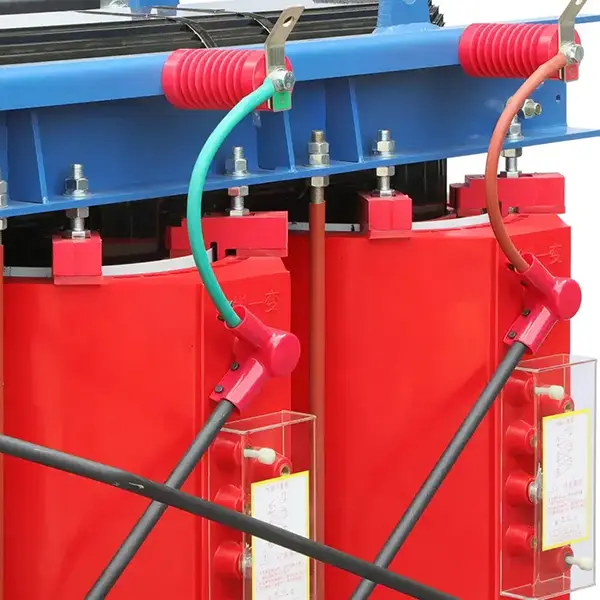

Клеми: Външна съединителна кутия за високо напрежение със силиконови гумени уплътнения и входове за кабелни щуцери. Страната с ниско напрежение използва медни шини с калайдисано покритие или водоустойчиви съединители.

Приложение на продукта

Този изолационен сух трансформатор с въздушно охлаждане на открито се използва широко в следните сценарии:

Производство на енергия от възобновяеми източници: Изолиране на страната с ниско напрежение на фотоволтаични електроцентрали и подстанции, монтирани на плъзгачи на вятърни ферми, изолиране на изходното напрежение на инвертора преди свързване към мрежата или местно захранване.

Външно промишлено оборудване: Изолация на електрозахранването за платформи за сондиране на нефт, трошачки за открити мини, пристанищни брегови енергийни системи, машини за пробиване на тунели (щитови машини), предотвратяване на пренапрежения в мрежата от повреда на оборудването.

Временно и аварийно захранване: Изолация на изхода на генератора за събития на открито, спортни състезания и места за оказване на помощ при бедствия, осигуряваща чиста мощност за аудио, видео и контролно оборудване.

Инфраструктура за зареждане: Входен изолационен трансформатор за бързи зарядни устройства с постоянен ток на открито, предотвратяващ хармонична обратна връзка в мрежата, като същевременно защитава модулите за зареждане.

Интелигентна мрежа и разпределение: Обслужващи станции или изолационни трансформатори в рамките на външни пръстеновидни главни модули и компактни подстанции, осигуряващи безопасно и надеждно захранване за терминали за автоматизация (DTU/FTU).

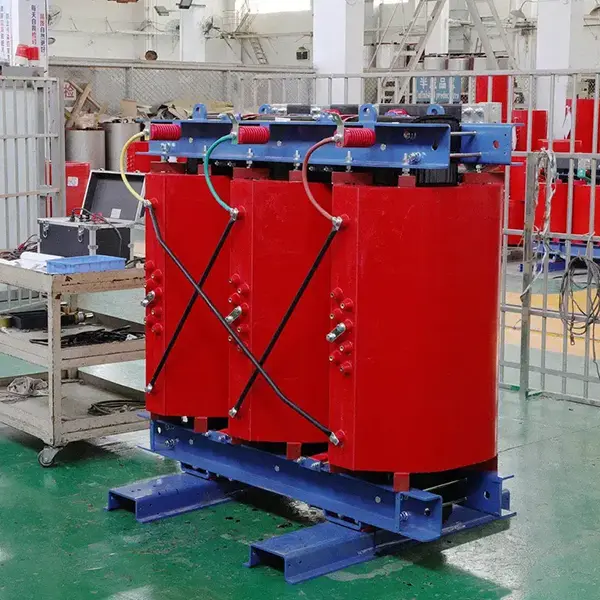

Подробности за производството

VPI процес на импрегниране под вакуум под налягане

Всички намотки са импрегнирани с изолационен лак без разтворители под вакуум, премахвайки вътрешния въздух и позволявайки на лака да проникне напълно между навивките, слоевете и към земята. След втвърдяване, той образува монолитна "твърда" структура с топлопроводимост, механична якост и устойчивост на влага, далеч надхвърлящи стандартните процеси на импрегниране.

Съединителна кутия, специфична за работа на открито

Изходната кутия за ниско напрежение разполага с огнеупорен изолационен поддържащ панел с достатъчно електрическо разстояние (>20 mm) между медни шини. Кабелните входове използват уплътнения с множество уплътнения и кабелни щуцери, съвместими с различни кабели с бронирана или гумена обвивка, предотвратявайки навлизането на влага по дължината на кабела в кутията.

Издръжлив корпус от неръждаема стомана

Корпусът е произведен чрез лазерно рязане, CNC огъване и роботизирано заваряване, като всички шевове са непрекъснато запечатани. Вратите разполагат с триточкови заключващи се дръжки и устойчиви на атмосферни влияния уплътнения. Горният капак е проектиран като щит против дъжд под ъгъл и включва повдигащи болтове с халки за удобно повдигане на открито.

Опаковане, доставка и следпродажбено обслужване

Метод на опаковане

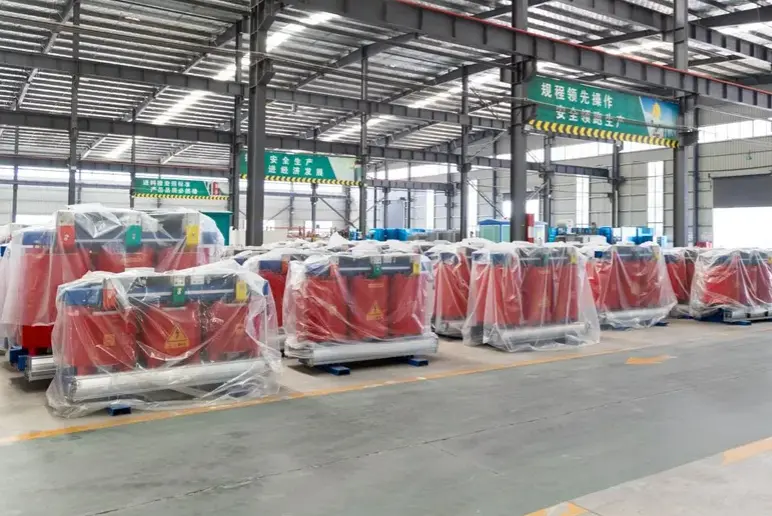

1. Тялото на трансформатора е обвито с влагоустойчиво PE фолио, вътре е поставен десикант.

2. Опаковани в тежки дървени щайги или кутии от шперплат без фумигация (отговарящи на стандартите за износ), заобиколени от пяна с висока плътност или пълни с въздух торби за омекотяване.

3. Етикети като „Устойчив на влага“, „Чупливо“ и „Този ​​път нагоре“, залепени от външната страна на кутията.

Начин на доставка

1. Вътрешен: Специализиран логистичен камион (малки вместимости могат да бъдат изпратени чрез Deppon/SF Express тежки товари).

2. Експорт: Споразумения за морски, железопътен или въздушен транспорт, включително митническа документация.

Следпродажбено обслужване

1. Гаранционен срок: 12 месеца от датата на получаване.

2. Безплатен ремонт или замяна за производствени дефекти по време на гаранционния период.

Често задавани въпроси (Q&A)

Въпрос 1: Не е ли този изолационен сух трансформатор с въздушно охлаждане на открито по-склонен към прегряване и изгаряне в сравнение с обикновен маслен трансформатор?

О: Точно обратното. Въпреки че въздухът има по-ниска топлопроводимост от маслото, нашият продукт използва изолация от клас H (номинална за 180°C) и VPI процес на вакуумно импрегниране. Топлината от намотките се отвежда ефективно и се разсейва през корпуса. За същия капацитет нашият дизайн има по-голям марж на покачване на температурата, което го прави по-малко вероятно да претърпи неизправности при изгаряне, причинени от изтичане на масло и последващи ниски нива на масло в традиционните модули. НашитеВъздушно охлаждане Външен изолационен сух трансформаторработи с температури на горещи точки доста под границата на изолацията дори при пълно натоварване при 40°C външни условия.

Q2: В дъждовни дни на открито дъждовната вода няма ли да влезе през охлаждащите жалузи и да причини късо съединение вътре?

О: Не. Нашата степен на защита на корпуса е IP54. Жалузите разполагат с вътрешен канал в стил лабиринт и метална мрежа. Тестовете показват, че дори при директно пръскане отпред при интензивност на валежите от 10 мм в минута, вътрешността остава напълно суха. Всички кабелни входни портове използват взривобезопасни запечатани уплътнения, напълно блокиращи всеки път за навлизане на влага.
