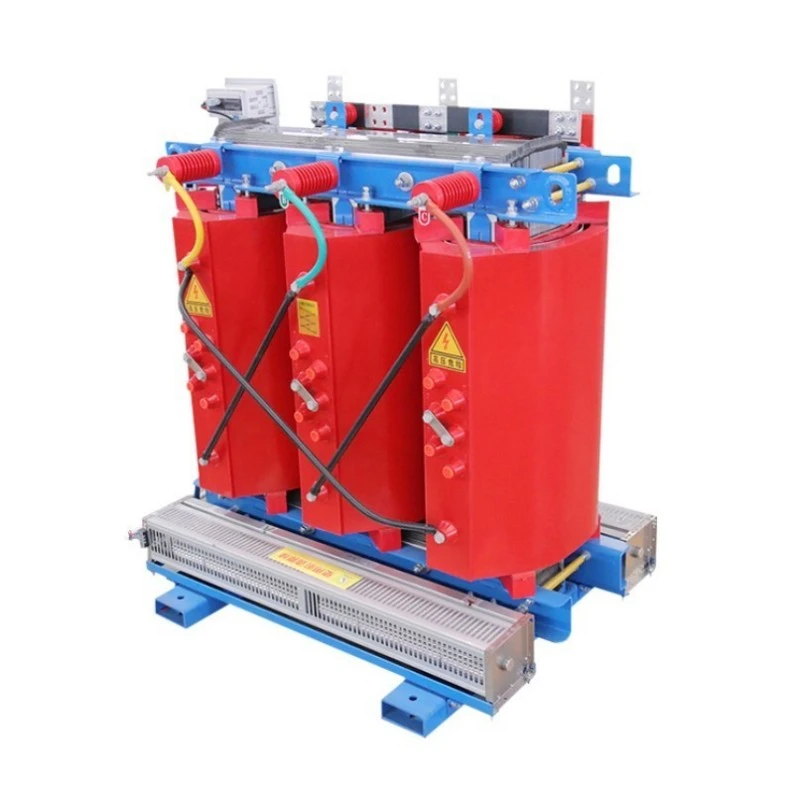

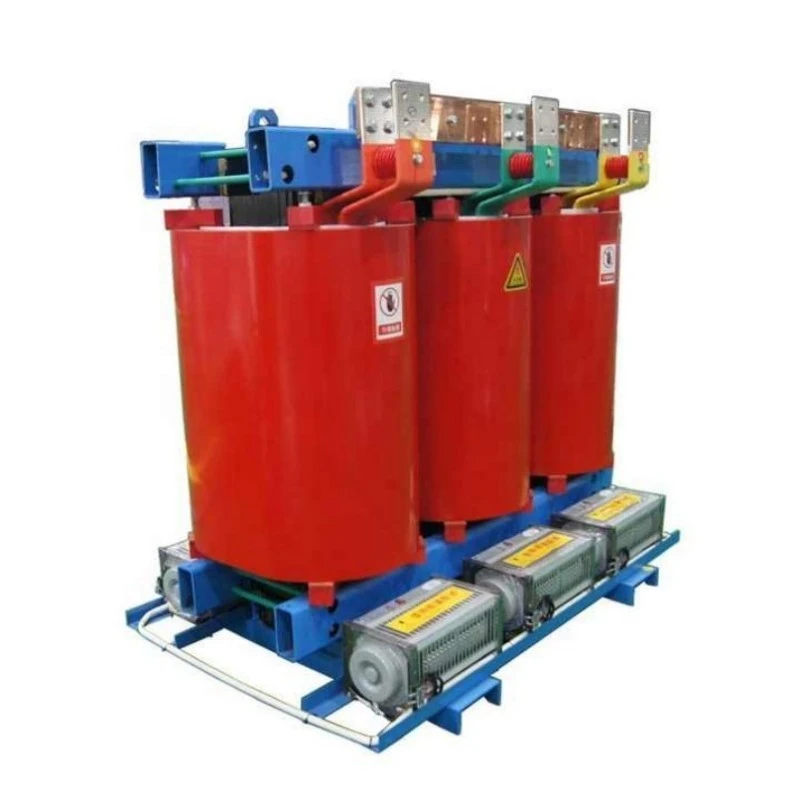

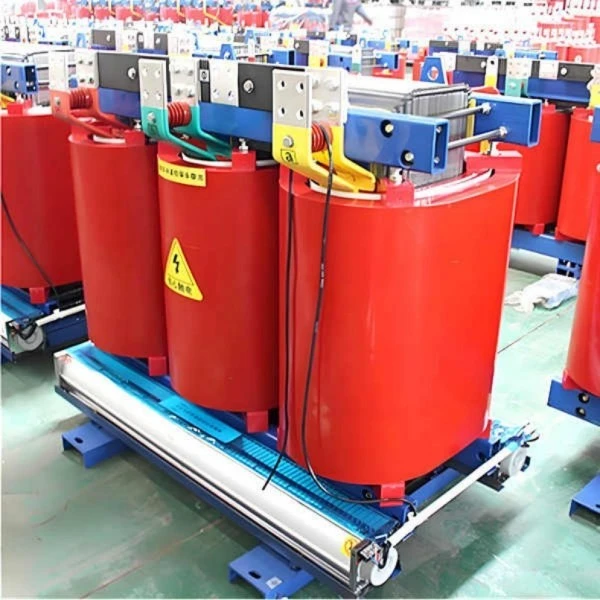

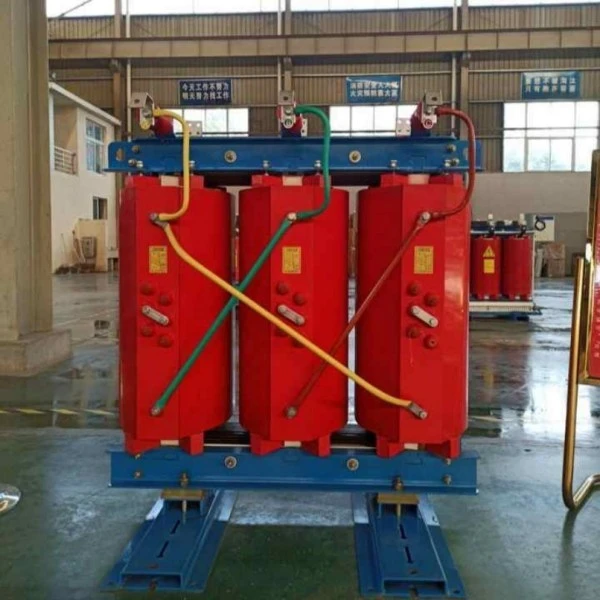

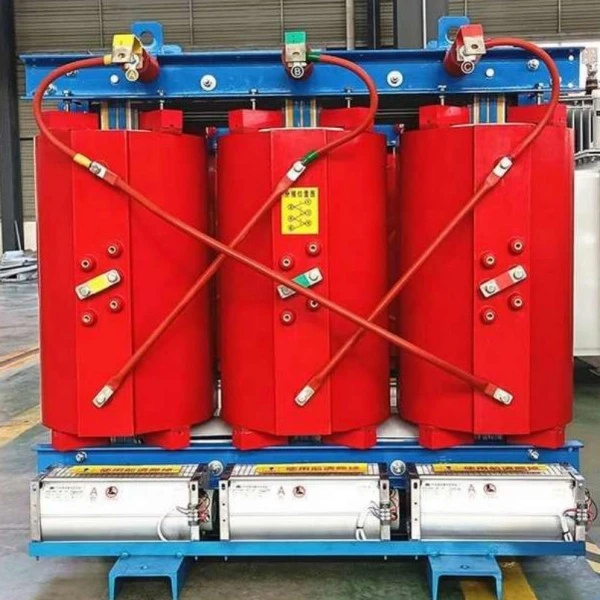

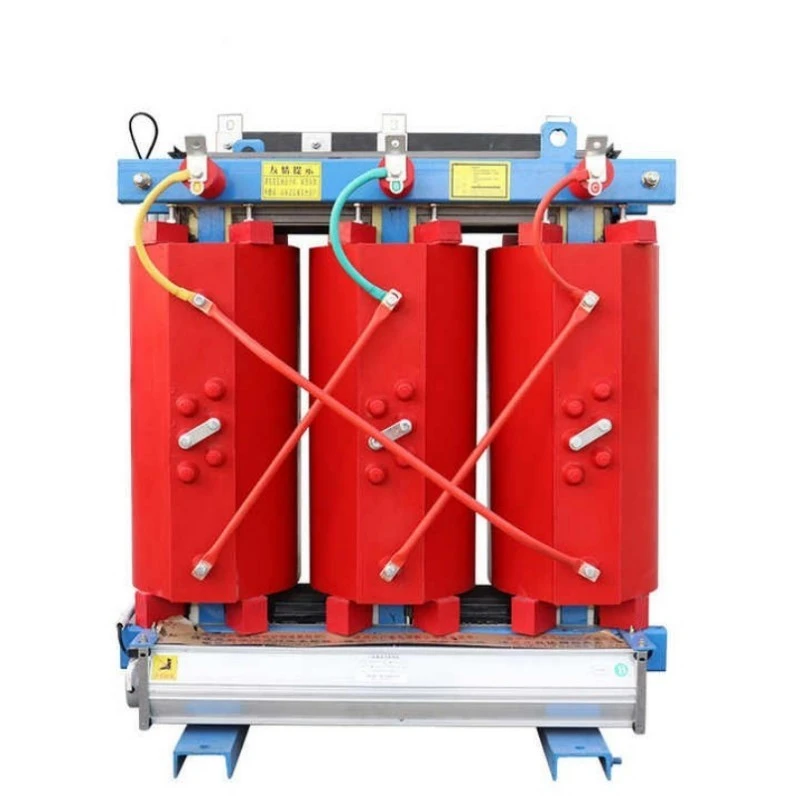

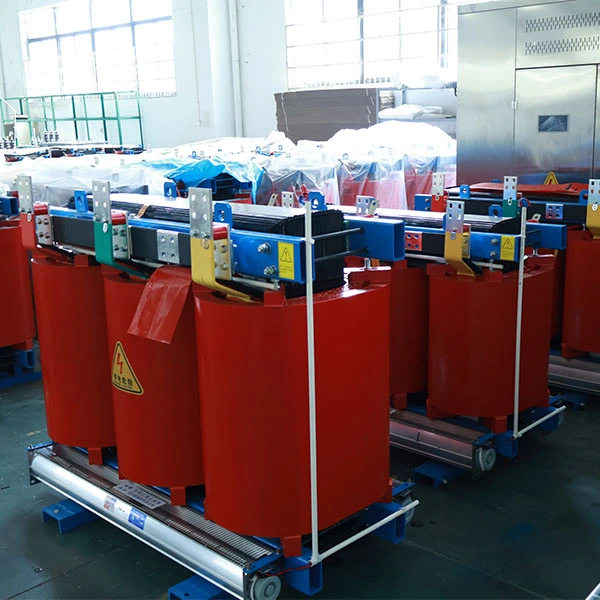

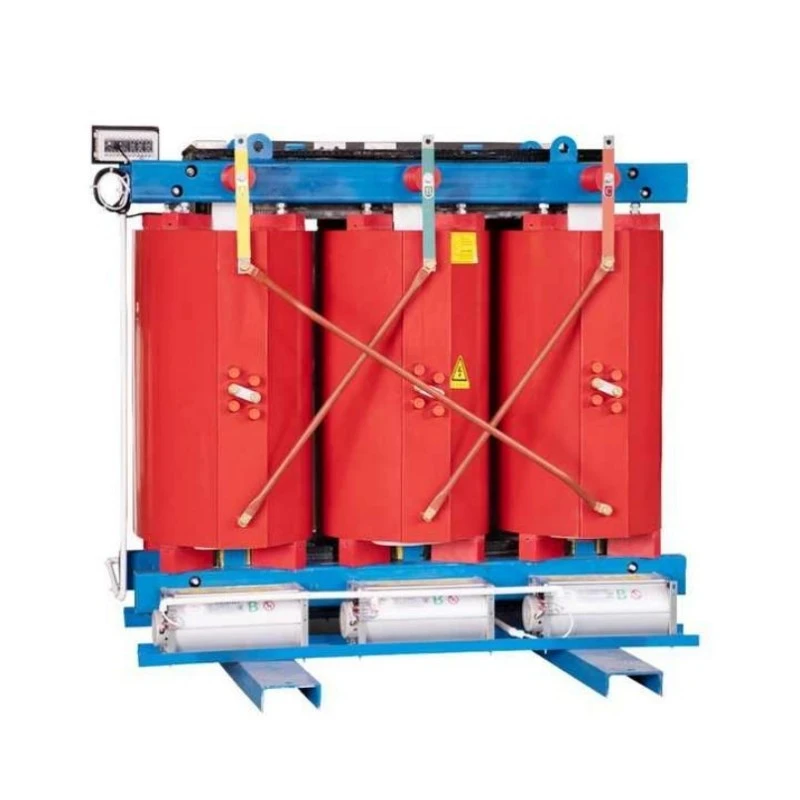

Сух трансформатор, монтиран на медна намотка

Какво е това оборудване?

Сухият трансформатор с медна намотка, монтиран на подложка, е трифазен сух трансформатор от лята смола, специално проектиран за външни инсталации, монтирани на подложка. Той намалява средно напрежение (обикновено 10kV–35kV) до ниско напрежение (400V/380V) за безопасно разпространение в жилищни общности, търговски центрове, индустриални паркове и проекти за възобновяема енергия.

За разлика от традиционнитемаслени трансформатори, този продукт не използва изолационно масло. Вместо това, той използва твърда изолация от епоксидна смола, комбинирана с естествено или принудително въздушно охлаждане. Намотките са изработени изцяло от мед с висока проводимост, което осигурява по-ниски резистивни загуби, по-добра способност за претоварване и по-дълъг експлоатационен живот. Корпусът, монтиран на подложка, позволява директен монтаж на нивото на земята без необходимост от отделна сграда на подстанция, което значително спестява разходи за гражданско строителство и пространство.

Описание на продукта

Сухият трансформатор на Lugao, монтиран на медна намотка, е проектиран за надеждност, ефективност и безопасност във външни разпределителни мрежи. Номинален от 50 kVA до 2500 kVA, със стандартни напрежения от 10 kV/0,4 kV (с възможност за персонализиране на 6 kV, 20 kV или 35 kV), този трансформатор отговаря на стандартите за енергийна ефективност ниво 2 на GB 20052-2020, като някои модели се доближават до ниво 1.

Основните електрически характеристики включват загуби на празен ход до 37% по-ниски от конвенционалните сухи трансформатори, загуби при натоварване намалени с до 30%, частичен разряд ≤5pC и нива на шум ≤55dB на 1 метър. Медните намотки осигуряват отлична топлопроводимост и механична якост, като значително подобряват устойчивостта на късо съединение.

Устройството е поставено в устойчив на атмосферни влияния, заключващ се корпус, монтиран на подложка, с клас IP23 или по-висок, предпазващ от дъжд, прах и вандализъм. Стандартно е включена интелигентна система за контрол на температурата със сензори PT100, вентилатори с автоматично стартиране, аларма за прегряване и RS485 комуникация.

С 30-годишен проектен живот и минимални изисквания за поддръжка, този сух трансформатор, монтиран на медна намотка, е идеалният избор за комунални услуги, EPC изпълнители и мениджъри на съоръжения, които търсят безопасно, дълготрайно и енергоспестяващо разпределително решение.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Ключови характеристики

Изцяло медни намотки – По-ниски резистивни загуби, по-висок капацитет на претоварване и по-добра устойчивост на късо съединение в сравнение с алуминия.

Пожароустойчив и взривозащитен – отливка от епоксидна смола, самозагасваща се, без риск от изтичане на масло.

Дизайн, монтиран на подложка – Монтаж на нивото на земята, не е необходима сграда на подстанция, спестява 40–60% разходи за строителни работи.

Изключително ниски загуби – отговаря на GB ниво 2 на енергийна ефективност, намалява значително годишните сметки за електроенергия.

Интелигентен мониторинг – сензори PT100, автоматично стартиране на вентилатора, аларма/изключване при прегряване, RS485 към BAS.

Нисък шум – ≤55dB, подходящ за жилищни и търговски зони.

Без поддръжка – Без тестване на масло, без изсушаване, без движещи се части.

Въпроси и отговори: Обяснение на характеристиките на продукта

Въпрос 1: Защо да изберете сух трансформатор, монтиран на медна намотка, вместо потопен в масло тип за употреба на открито?

О: Потопените в масло трансформатори представляват риск от пожар и течове, особено в жилищни или чувствителни към околната среда зони. Сухият трансформатор, монтиран на медна намотка, не използва масло, така че има нулев риск от разпространение на пожар или замърсяване на земята. Освен това медните намотки осигуряват по-добра топлопроводимост и механична якост, осигурявайки надеждна работа дори при пикови летни натоварвания. Много общини вече изискват сухи трансформатори за нови външни инсталации поради по-строгите правила за пожар.

Q2: Наистина ли медната намотка струва допълнителните разходи в сравнение с алуминиевата?

О: Абсолютно. Въпреки че първоначалната цена на сух трансформатор, монтиран на медна намотка, е около 15–20% по-висока от тази на алуминиева намотка, общите разходи за жизнения цикъл са значително по-ниски. Медта има 40% по-висока проводимост, което означава по-ниски загуби при натоварване и намалени сметки за електричество. Медта също има по-висока якост на опън, така че трансформаторът по-добре издържа на силите на късо съединение. Над 30-годишен проектен живот, спестяванията на енергия сами по себе си лесно оправдават инвестицията.

Q3: Може ли този трансформатор да се справи с висока влажност и дъждовни сезони, особено в южните райони?

A: Да. Нашият сух трансформатор, монтиран на медна намотка, използва процес на вакуумно леене, при който епоксидната смола напълно капсулира медните намотки, образувайки запечатан изолационен слой. Сърцевината и скобите са подложени на антикорозионна обработка. С IP23 корпус, трансформаторът работи нормално при 100% относителна влажност. Не е необходимо изсушаване преди рестартиране след продължително спиране.

Q4: Какво се случва, ако трансформаторът се претовари по време на летните пикове?

О: При естествено охлаждане (AN) той работи непрекъснато при 100% натоварване. С принудително въздушно охлаждане (AF) капацитетът се увеличава с 40–50%. Медните намотки могат да издържат 150% номинално натоварване за 2 часа. Тази способност за претоварване гарантира непрекъснатост на захранването по време на критични събития.

Q5: Колко време е гаранцията и какво покрива?

О: Стандартната гаранция е 12 месеца от изпращането, покриваща всички производствени дефекти. Договор за платена услуга може да удължи гаранцията до 36 или 60 месеца. Техническата поддръжка е безплатна за цял живот.

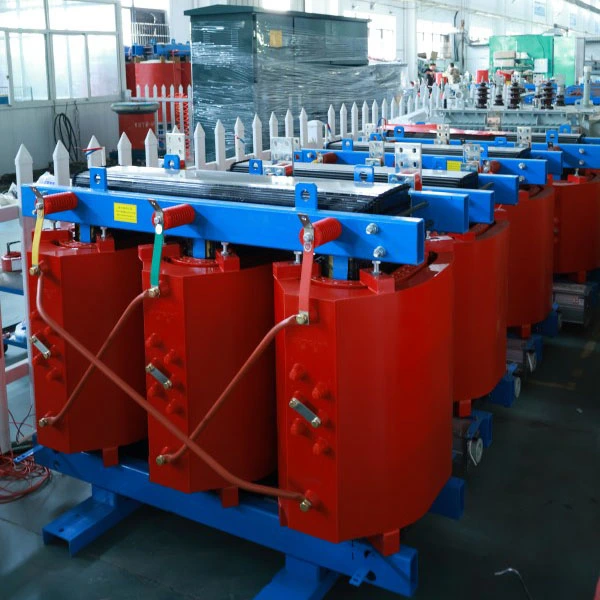

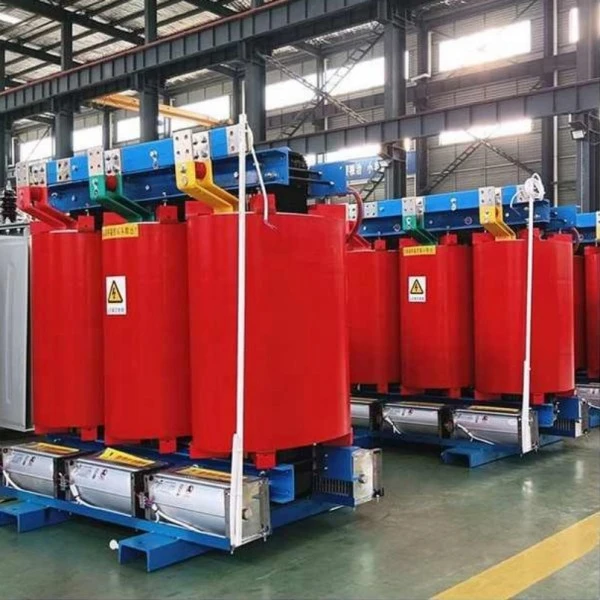

Подробности за производството

Основен материал и производствен процес

Сърцевината на всеки сух трансформатор, монтиран на медна намотка, е конструирана от високопропусклива студено валцувана зърнесто-ориентирана силициева стомана, със стъпаловидни съединения за минимизиране на тока на празен ход и загубите на разсейване. Сърцевината е прецизно срязана и автоматично подредена, за да се осигурят еднакви магнитни пътища.

Структура на намотката – изцяло медна

Както високоволтовите, така и нисковолтовите намотки използват безкислородни медни проводници. Намотките за ниско напрежение приемат конфигурация на навиване на фолио с равномерна изолация между слоевете, което значително подобрява способността за устойчивост на късо съединение. Превъзходната топлопроводимост на медта също помага за по-ефективното разсейване на топлината, намалявайки температурите на горещите точки.

Изолационна система – вакуумно отливане с епоксидна смола

Намотките са излети под вакуум с висококачествена епоксидна смола, елиминирайки кухините и осигурявайки частичен разряд ≤5pC. Тази твърда изолационна система е огнеупорна, влагоустойчива и химически стабилна. Не се използва изолационно масло, което прави трансформатора безопасен за вътрешни и външни инсталации, монтирани на подложки.

Дизайн на кутия и подложка

Theтрансформаторсе помещава в здрав, заключващ се стоманен корпус с прахово покритие, устойчиво на атмосферни влияния. Стандартната защита е IP23 (устойчива на дъжд и прах), с IP34 или IP54 по избор за тежки среди. Основата е предназначена за директен монтаж върху бетонна подложка, с кабелен вход отдолу. Ушите за повдигане и заземителните клеми са стандартни.

Осигуряване на качество и тестване

Всеки сух трансформатор, монтиран на медна намотка, се подлага на цялостни типови тестове и рутинни тестове преди доставката, включително:

1. Тестове за загуба на празен ход и загуба на натоварване

2. Изпитване на импеданс на късо съединение

3. Тест за издръжливост на индуцирано пренапрежение

4. Измерване на частичен разряд (≤5pC)

5. Тест за импулс на мълния

6. Тест за повишаване на температурата

7. Всички ключови показатели за ефективност надвишават изискванията на GB и IEC.

Сертификати

1. ISO 9001:2015 Система за управление на качеството

2. CE сертифициран

3. Типови протоколи от тестове от независими лаборатории
