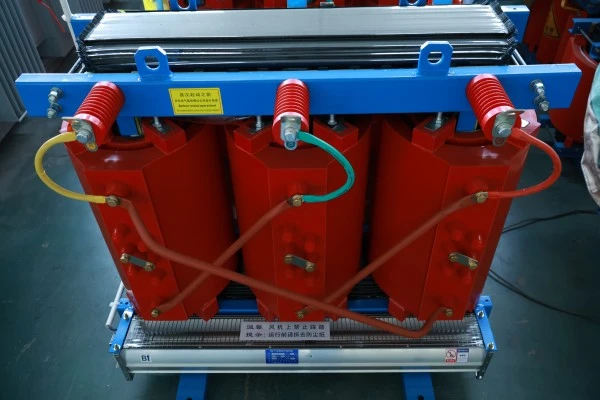

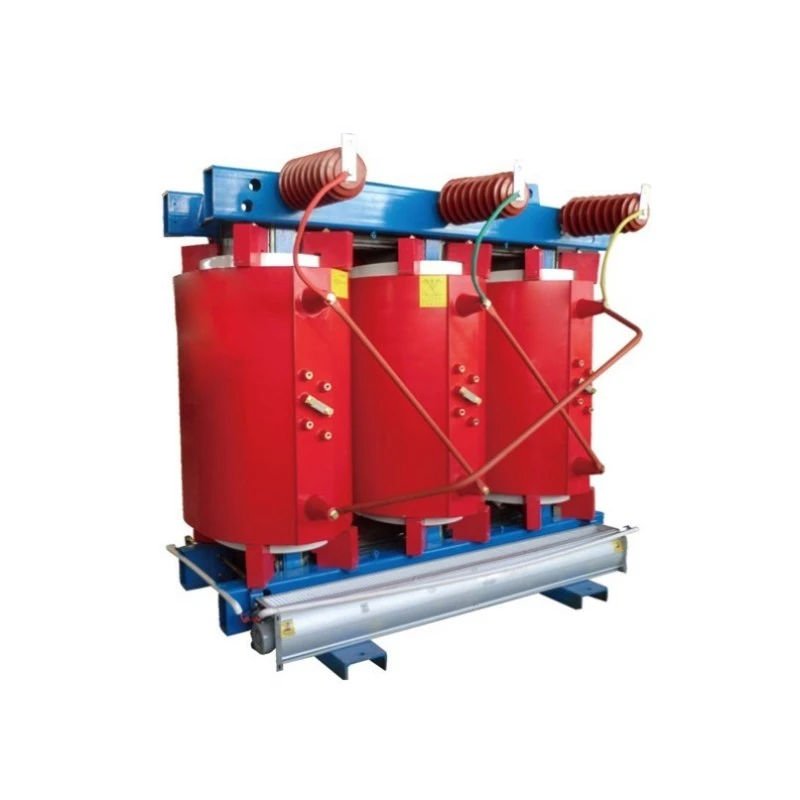

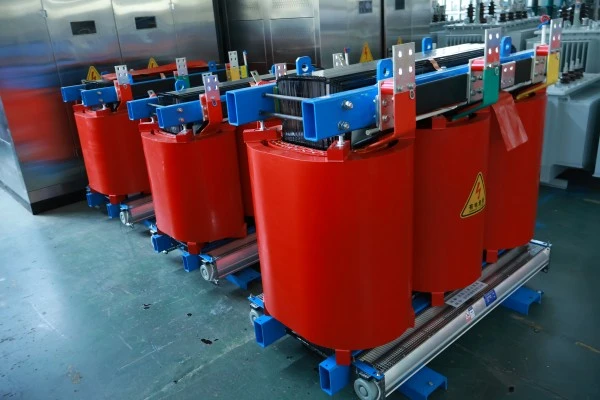

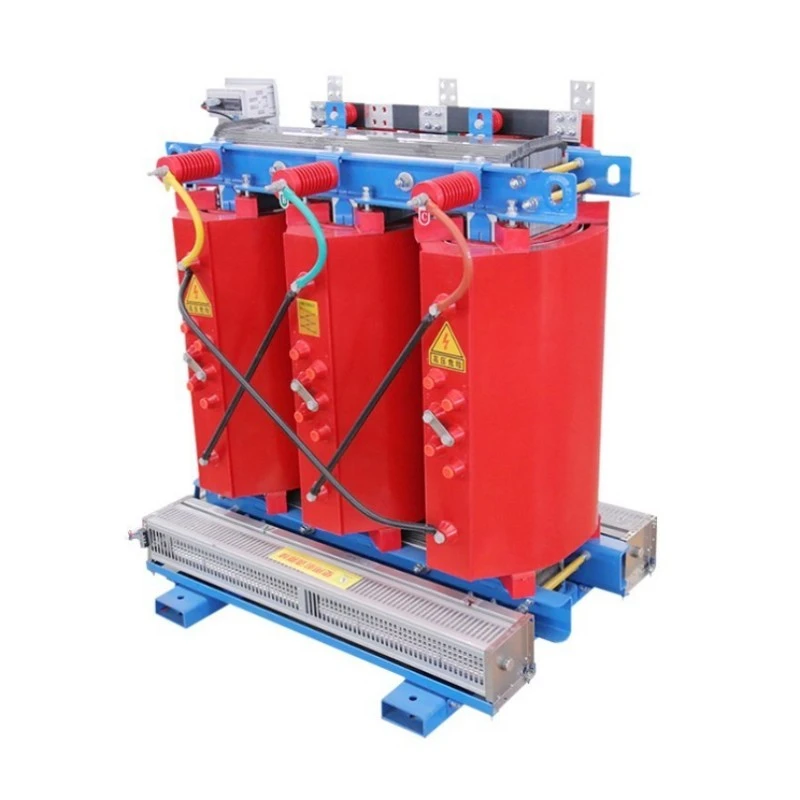

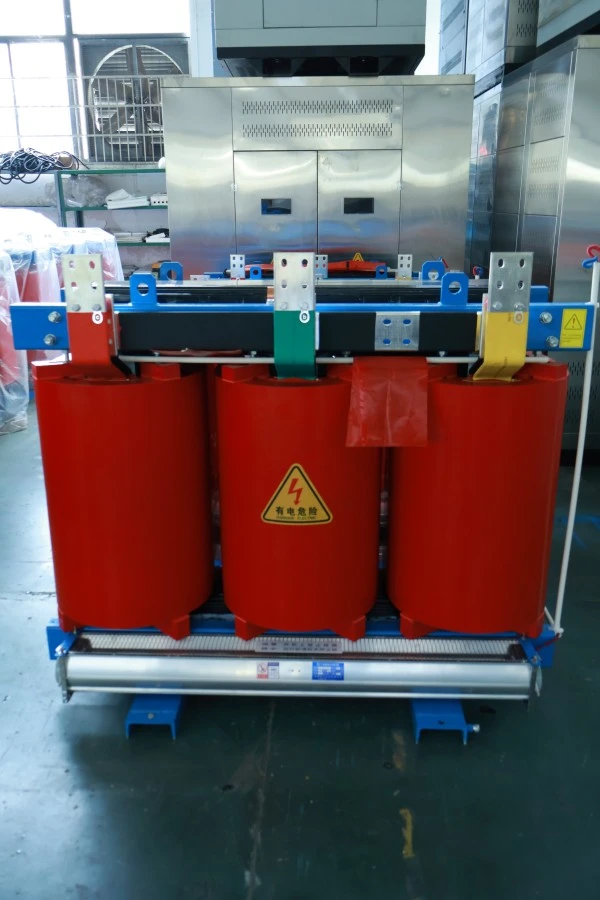

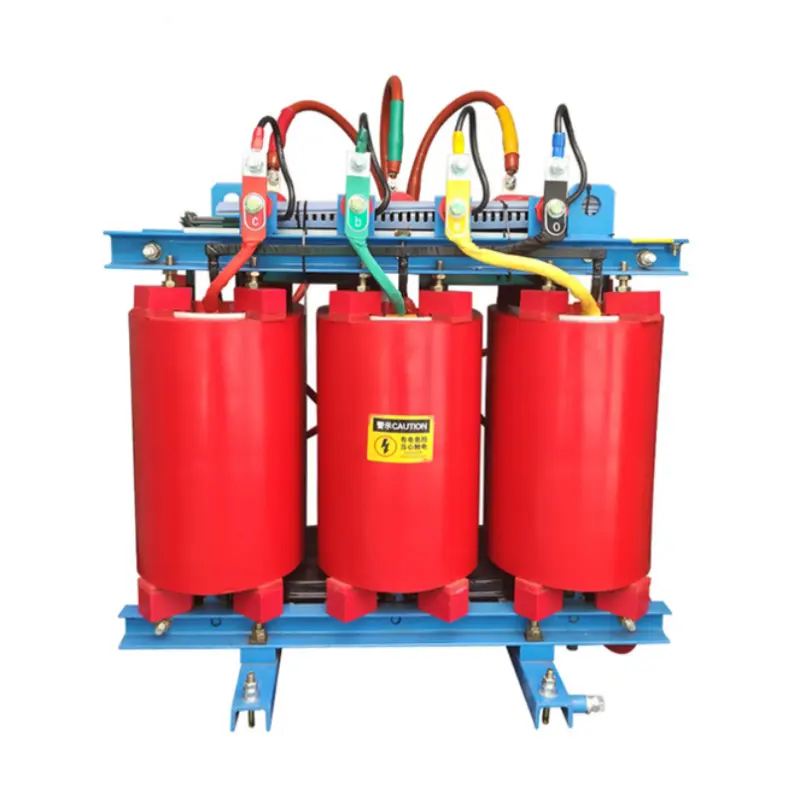

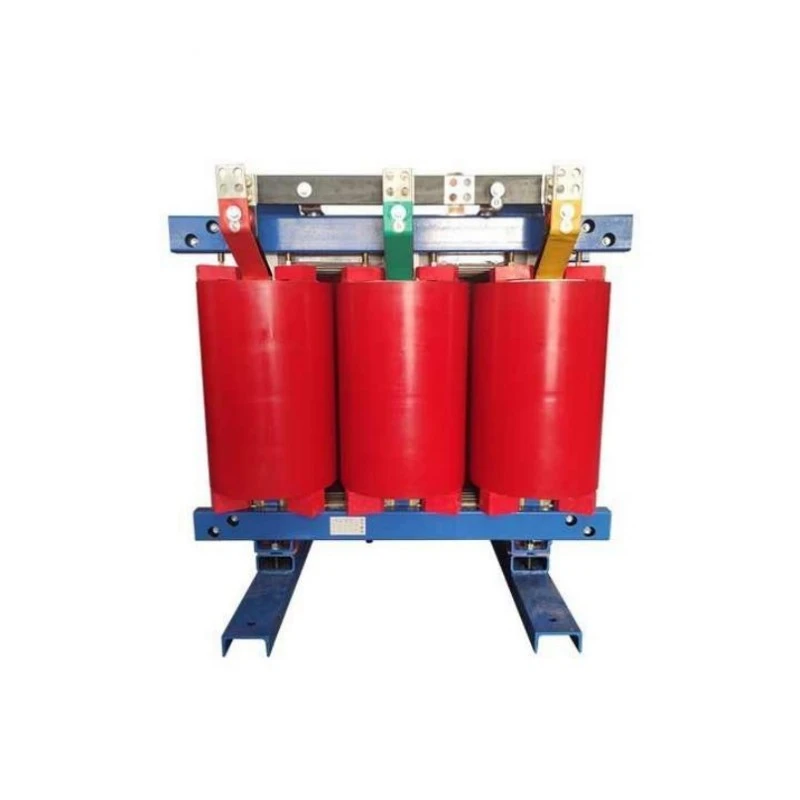

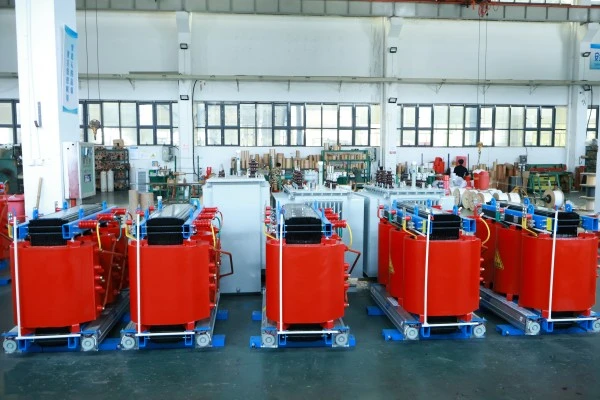

SCB13 Сух силов трансформатор с медна намотка

Какво е?

Серията SCB13 е трифазна, изолирана със смола, медна намоткасух силов трансформатор. В обозначението "SC" означава лята смола (вакуумно отлята епоксидна смола), "B" означава намотки от фолио, а "13" представлява нивото на производителност, което означава, че стойностите на загубите отговарят на изискванията за енергийна ефективност ниво 1 на националния стандарт GB 20052-2020. Основният проводящ материал е безкислородна мед с висока чистота, а не алуминий или покрит с мед алуминий.

Какво прави?

1. Voltage Conversion : Converts high voltage (10kV, 35kV) to low voltage (400V, 690V) or steps up as needed, meeting the voltage requirements of various equipment.

2. Разпределение на мощността: Като основно устройство на разпределителна система, тя безопасно доставя енергия на множество товари, като промишлени предприятия, търговски комплекси, високи сгради и вятърни паркове.

3. Безопасно захранване: Благодарение на своята незапалима твърда изолация от епоксидна смола, той няма да пръска масло или да се запали дори в случай на вътрешни повреди, което го прави особено подходящ за инсталации на закрито или места със строги изисквания за пожарна безопасност.

4. Тиха работа: Работният шум е значително по-нисък от традиционните маслени трансформатори, което го прави подходящ за жилищни райони, болници, офис сгради и други чувствителни към шум среди.

Накратко, силовият трансформатор SCB13 с медна намотка е модерно основно устройство за разпределение на мощността, което включва висока енергийна ефективност, изцяло медна сърцевина, ниско ниво на шум и защита срещу пламък.

Предимства на продукта

В сравнение с обикновените сухи трансформатори, този продукт предлага пет основни предимства:

Изцяло медни намотки, отлична проводимост:Всички намотки за високо и ниско напрежение се навиват с помощта на емайлирана правоъгълна медна тел или медно фолио, изтеглена от безкислородна медна пръчка. Съпротивлението на медта (приблизително 0,0172 Ω·mm²/m) е много по-ниско от това на алуминия (приблизително 0,0283 Ω·mm²/m). Следователно медните намотки със същото напречно сечение имат по-ниско съпротивление, по-малко генериране на топлина и по-висока ефективност на преобразуване на мощността. Спестените разходи за електроенергия при дългосрочна експлоатация далеч надвишават разликата в първоначалната инвестиция.

Ниво 1 на енергийна ефективност, в съответствие с националната стратегия за двоен въглерод:Нивото на загуба на SCB13 е строго проектирано да отговаря на националните стандарти за енергийна ефективност ниво 1. Загубите на празен ход са с около 10% по-ниски от SCB12, а загубите при натоварване са с над 5% по-ниски. За трансформатор от 1000 kVA, работещ 8000 часа годишно, това спестява над 10 000 юана годишно в разходи за електроенергия, възстановявайки ценовата разлика в сравнение със стандартните трансформатори в рамките на 3-5 години.

Вакуумно леене с епоксидна смола, надеждна изолация:Намотките са отлети и втвърдени с внесена епоксидна смола Huntsman (или с еквивалентно качество) под вакуум, като напълно елиминират въздушните мехурчета. Втвърденият изолационен слой има висока механична якост, устойчивост на термичен удар, устойчивост на пукнатини и защита от влага/мръсотия. Частичният разряд се контролира под 5pC, много по-добър от националните стандарти.

Силен капацитет за претоварване, адаптира се към променливи натоварвания:При естествено охлаждане може да работи дългосрочно при 10% претоварване; с принудително въздушно охлаждане (монтирани вентилатори), изходният капацитет може да се увеличи до над 120% от номиналната стойност. За сезонни пикове на натоварване (напр. лятна употреба на климатик) не е необходимо незабавно увеличаване на капацитета.

Устойчив на влага и замърсяване, силна адаптивност към околната среда:Излятата от епоксидна смола повърхност за навиване е гладка, плътна и нехигроскопична. Дори след изключване в среда със 100% относителна влажност, той може да стартира директно при пълно натоварване без предварително загряване. Особено подходящ за влажна или корозивна среда като подземни разпределителни помещения, крайбрежни зони с високо съдържание на сол и химически заводи.

Характеристики на продукта

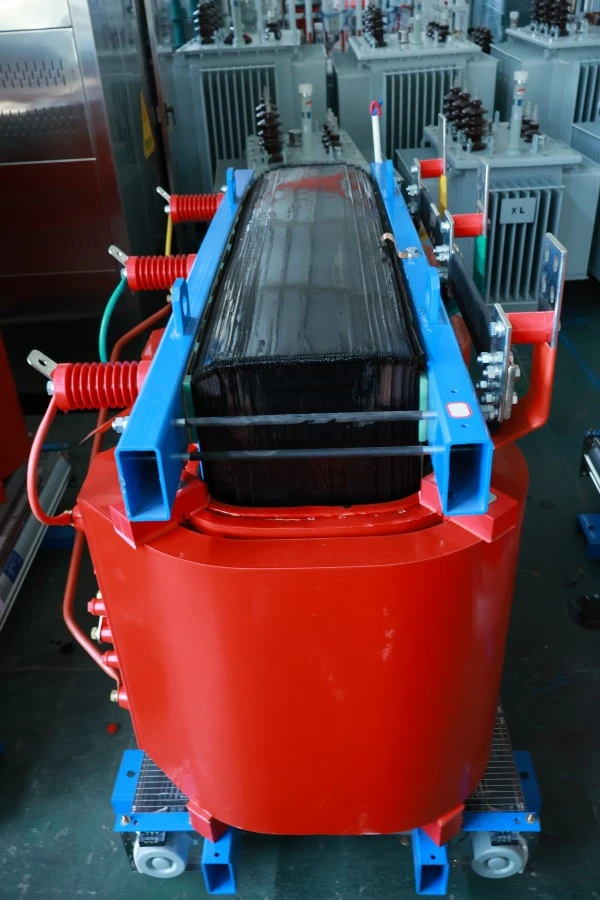

Структура на сърцевината: Използва 45° напълно скосена технология за ламиниране със стъпаловидна припокриване, с крайници на сърцевината и скоби, захванати от високоякостни връзки или плочи. Прилагането на зърнесто-ориентирана силициева стомана с висока пропускливост (клас B30R090 или по-висок) минимизира както хистерезиса, така и загубите от вихрови токове.

Намотки за ниско напрежение: Навити с медно фолио, фиксирани в краищата със смолни крайни пръстени. Ширината на медното фолио е равна на височината на намотката, осигурявайки равномерно аксиално разпределение на ампер-оборотите и изключително висока устойчивост на електромагнитни сили на късо съединение. Слоевата изолация използва предварително импрегниран DMD материал.

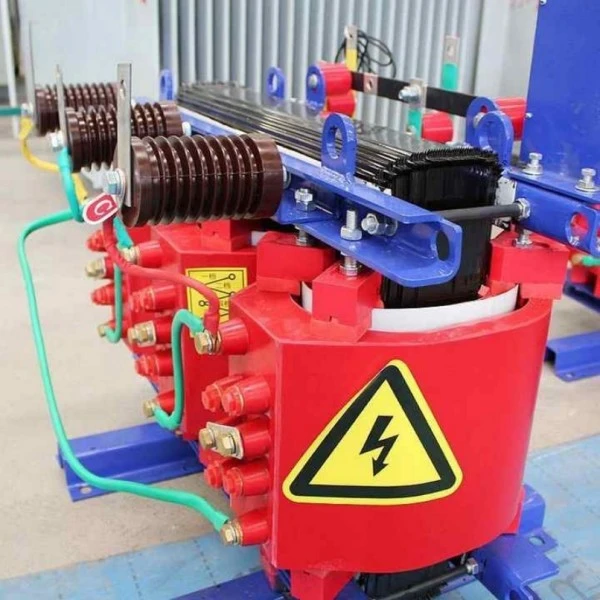

Намотки за високо напрежение: Навити в слоести сегменти с помощта на емайлиран правоъгълен меден проводник от клас H, със смола, отлята между всеки слой, образувайки здрава композитна изолация от епоксидна смола, подсилена със стъклени влакна. Крановете се извеждат от средата на намотката, за да се подобри разпределението на импулсното напрежение.

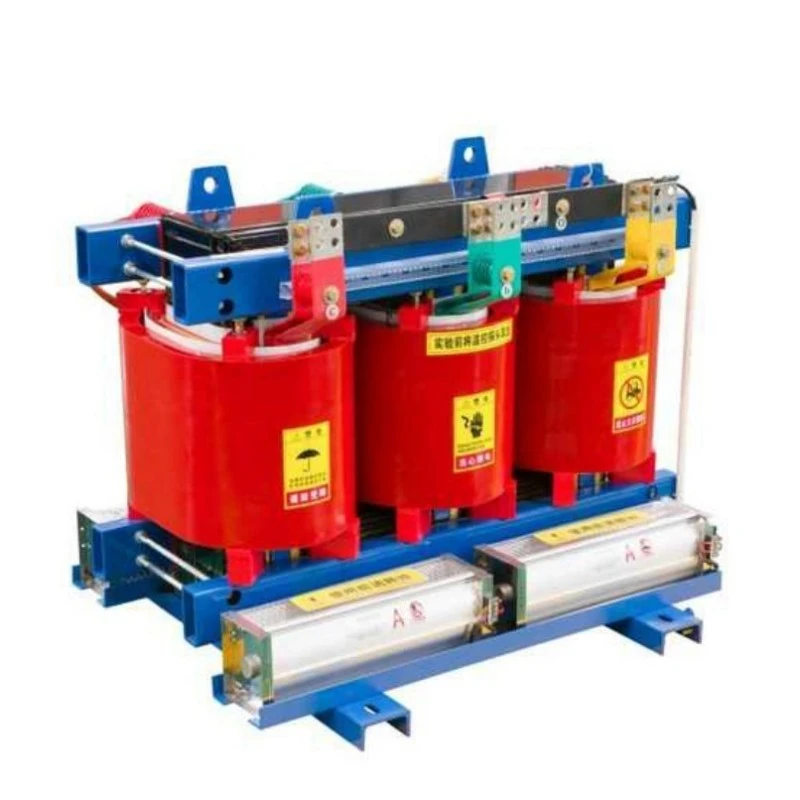

Система за температурен контрол и защита: Всяка фазова намотка има предварително вградени PT100 платинени RTD за мониторинг на температурата в гореща точка в реално време. Придружаващият интелигентен температурен регулатор включва: цифров дисплей за температурата на бобината, аларма за превишена температура (регулируема зададена точка), изход за изключване при превишена температура и автоматично стартиране/спиране на вентилатора (ако е инсталирано принудително въздушно охлаждане по избор).

Опции за защита: Опционални кутии за защита IP20 (твърди предмети), IP23 (вертикална капеща вода) или IP40 (малки частици), изработени от неръждаема стомана, алуминиева сплав или прахово боядисана студено валцована стомана. Корпусите разполагат с вентилационни отвори и заключващи се ключалки на вратите.

Свързване и инсталация: Страната с високо напрежение използва напълно екранирани/пълно изолирани кабелни клеми със силиконова гума или конвенционални клеми; страната с ниско напрежение използва медни шини, покрити с калай. Трансформаторното дъно е снабдено с канална стоманена основа и ролки за лесно позициониране и движение.

Приложение на продукта

The SCB13 Copper Winding Dry Type Power Transformer is ideal for the following scenarios:

Високи сгради и търговски центрове: Инсталирани в сутерен или разпределителни помещения на етажа на оборудването, захранващи асансьори, HVAC, осветление и противопожарни системи. Характеристиките му на незапалимост отговарят на строителните противопожарни норми и ниският шум не безпокои обитателите на горния етаж.

Индустриални и минни предприятия: Системи за разпределение на енергия в заводи за производство на автомобили, фабрики за електронни компоненти и цехове за прецизна обработка. Изцяло медните намотки издържат на токови удари от често стартиране/спиране на двигателя, осигурявайки добра стабилност на напрежението.

Renewable Energy : Step-up grid connection for distributed PV power stations, auxiliary power transformers for wind farms, isolation transformers for energy storage systems. Високата енергийна ефективност намалява загубите при преобразуване на енергия.

Transportation Infrastructure : Station service transformers for subway stations, power supplies for high-speed railway signal buildings, airport terminal power distribution centers, port shore power systems. Устойчивостта на влага и устойчивостта на късо съединение отговарят на високите изисквания за надеждност на железопътния транспорт.

Центрове за данни и комуникационни базови станции: Осигуряване на чисто, стабилно захранване за сървъри, комутатори и UPS системи. Тиха работа (обикновено под 55dB) не безпокои персонала на центъра за данни.

Подробности за производството

Процес на навиване на медно фолио с ниско напрежение

Намотките за ниско напрежение се навиват с помощта на медно фолио с пълна ширина на специализирани машини за навиване на фолио. Ръбовете на медното фолио са заоблени, за да се предотврати коронен разряд. При всяко завъртане предварително импрегнираната с DMD изолационна хартия се поставя автоматично между слоевете, а онлайн контролът на напрежението гарантира, че медното фолио е плътно навито. След завършване на навиването, целият комплект се поставя във форма за вакуумно леене на епоксидна смола, образувайки монолитна структура без кухини. Този процес подобрява способността за издръжливост на късо съединение на намотките с ниско напрежение с над 30% в сравнение с намотаните с тел структури.

Високоволтова сегментирана слоеста намотка

Намотките за високо напрежение са разделени на 4-6 сегмента (палачинки), като всеки сегмент е допълнително разделен на 2-4 слоя. Каналите (или въздушните канали) между сегментите подобряват разсейването на топлината, докато наслояването намалява напрежението между слоевете. Крановете са взети от специфични завъртания на конкретни сегменти и са маркирани с различни цветни проводници. Всички връзки използват заваряване с аргонова дъга или заваряване при студено налягане, за да се осигури минимално контактно съпротивление.

Обработка за намаляване на шума в ядрото

След завършване на ламинирането на сърцевината, цялата сърцевина е импрегнирана под вакуум със специално формулиран изолационен лак за намаляване на шума, потискащ микровибрациите между листовете от силициева стомана и между листовете и затягащите части. High-temperature silicone rubber cushions are placed between core and windings, and between windings and clamping parts. With these treatments, no-load noise can be kept below 55dB (for 315kVA and below), comparable to the hum of a household refrigerator.

Цялостно фабрично тестване

Всеки сух силов трансформатор SCB13 с медна намотка се подлага на следните тестове, преди да напусне фабриката: измерване на съпротивлението на намотката; измерване на коефициента на напрежение и проверка на векторна група; измерване на импеданс на късо съединение и загуба на натоварване; измерване на ток на празен ход и загуби на празен ход; измерване на изолационно съпротивление и коефициент на диелектрично разсейване; тест за устойчивост на приложено напрежение; тест за устойчивост на индуцирано напрежение; измерване на частичен разряд. Данните от теста се записват автоматично и протоколът от фабричния тест се предоставя с пратката.

Параметър на продукта (спецификация)

Опаковане и следпродажбено обслужване

Метод на опаковане

1. Тялото на трансформатора е обвито с водоустойчив PE филм, критичните зони са покрити с мека защитна подложка.

2. Опаковани в здрави каси от шперплат за износ с палетни дъна за работа с мотокари.

3. Вътрешност на щайги, пълни с експандиран полиуретан или картон тип пчелна пита за предотвратяване на повреда от вибрации при транспортиране.

4. Ясни маркировки отвън: център на тежестта, точки на повдигане, влагоустойчив, без преобръщане.

Следпродажбено обслужване

1. Безплатен гаранционен период: 12 месеца от датата на изпращане.

2. Всяка повреда, причинена от дефекти в дизайна, материала или производството по време на гаранционния период, ще бъде ремонтирана или заменена безплатно от нашата компания (включително разумни транспортни разходи).
