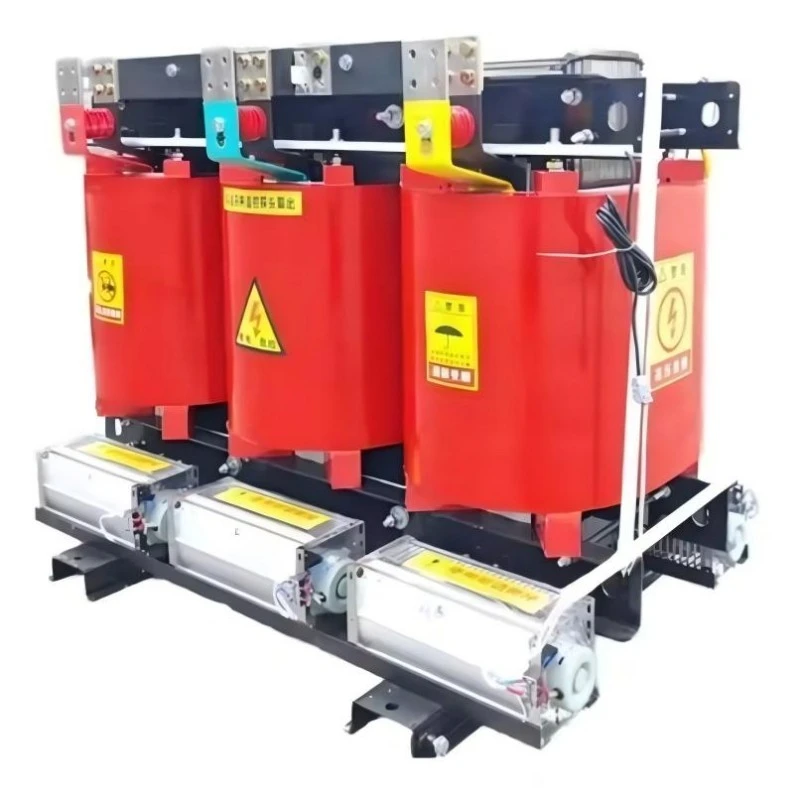

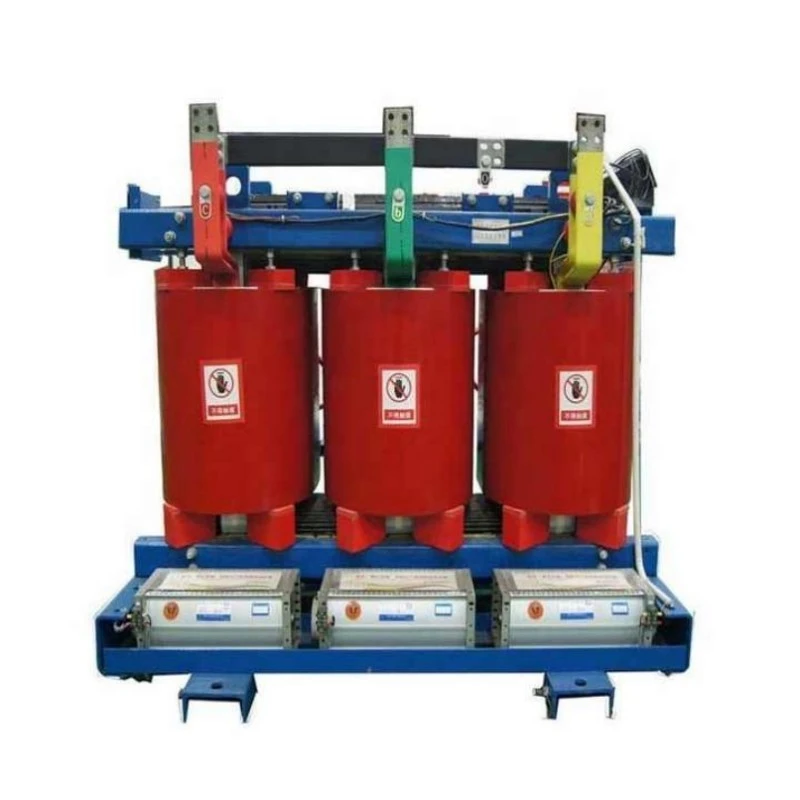

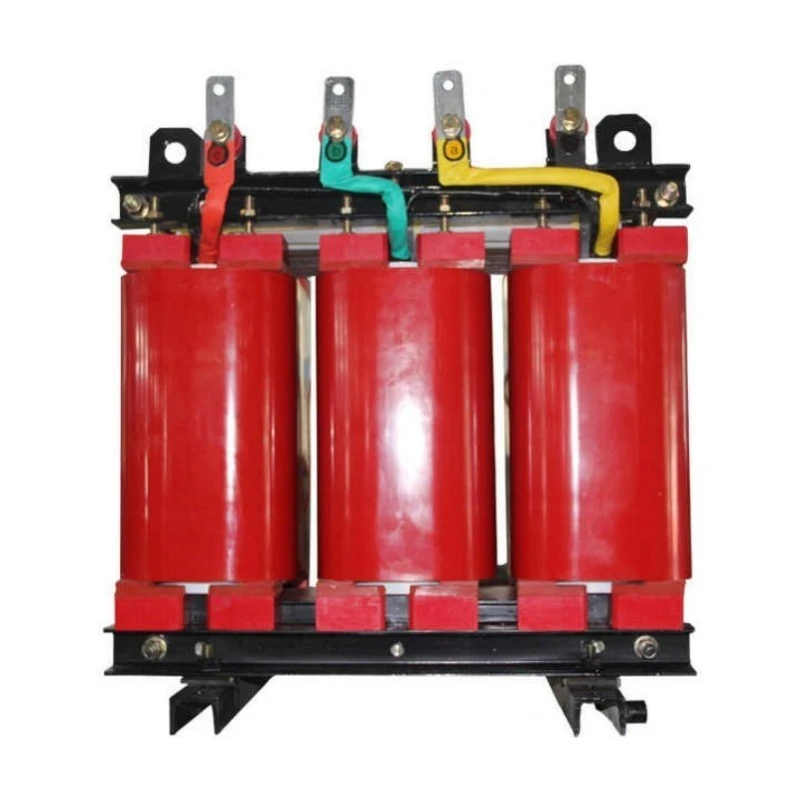

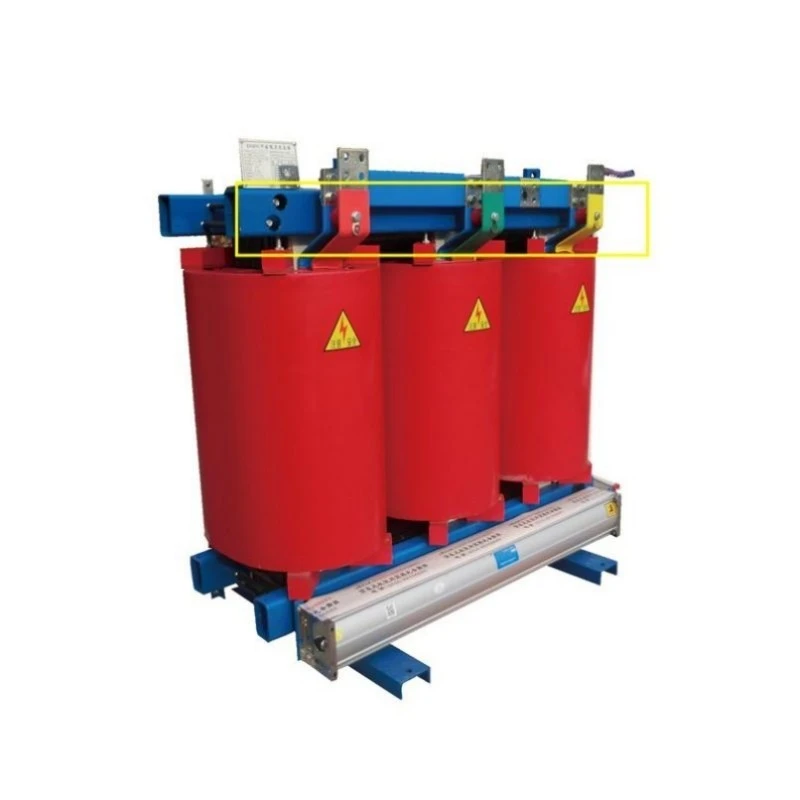

Сух трансформатор от епоксидна смола с въздушно охлаждане

Какво е?

Сухият трансформатор от епоксидна смола с въздушно охлаждане е напълно безмаслено устройство за преобразуване на мощност, при което всички намотки за високо и ниско напрежение са напълно капсуловани в лята епоксидна смола под вакуумно налягане. За разлика от конвенционалните трансформатори, които разчитат на минерално масло или синтетични течности за изолация и охлаждане, този модул използва само въздух като охлаждаща среда - естествена конвекция (AN) или опционален принудителен въздух (AF). Епоксидната смола изпълнява тройна функция: първична електрическа изолация, механична защита срещу влага и замърсители и твърда структура, която издържа на сили на късо съединение.

Какво прави?

Трансформация на напрежението: Намалява средното напрежение (6kV, 10kV, 20kV, 35kV) до напрежения за използване (208V, 400V, 480V, 690V) за промишлени, търговски и жилищни товари. Алтернативно, повишава напрежението за взаимно свързване на мрежата за възобновяема енергия.

Пожаробезопасно разпределение на енергия: Доставя електричество в сгради, подземни гаражи, болници и центрове за данни, където пълните с масло трансформатори са забранени от противопожарните кодекси. Самозагасващият се епоксид (с оценка UL 94 V-0) няма да разпространява пламъци.

Чиста мощност за чувствителни товари: Осигурява изолация между първични и вторични вериги, филтриране на хармоници, потискане на пренапрежения и елиминиране на земни контури, които нарушават медицинското оборудване за изображения, CNC машини и лабораторни инструменти.

Работа на открито и в тежки условия: С опционални корпуси IP54 или IP65, трансформаторът издържа на дъжд, сняг, прашни бури, солен спрей и температурни крайности от -30°C до +55°C без влошаване на производителността.

По същество сухият трансформатор от епоксидна смола с въздушно охлаждане е предпочитаният избор винаги, когато безопасността, екологичното съответствие и дългосрочната надеждност не подлежат на обсъждане.

Параметър на продукта (спецификация)

Функция и приложение на продукта (формат за въпроси и отговори)

Q1: What makes epoxy resin insulation superior to open-wound designs?

О: Три ключови предимства. Първо, устойчивост на влага - епоксидът не е хигроскопичен. Сухият трансформатор от епоксидна смола с въздушно охлаждане се рестартира незабавно след седмици спиране при 100% влажност, докато модулите с отворена намотка изискват предварително загряване. Второ, защита от замърсяване - проводящият прах не може да проникне през твърдите епоксидни повърхности, елиминирайки рисковете от проследяване и преливане. Трето, механична якост — капсулованите намотки издържат на сили на късо съединение до 25 × номинален ток без деформация.

Приложение: Центрове за данни — нулев риск от натрупване на прах, тиха работа под 55 dB и самозагасващ се епоксид отговарят на изискванията на NFPA 75 за помещения с ИТ оборудване.

Q2: Как работи на открито без масло?

О: С корпуси IP54/IP65 (неръждаема стомана, наклонен дъждовен покрив, лабиринтни вентилатори), трансформаторът е устойчив на дъжд, прах и солени пръски. Епоксидните намотки издържат на корозия по-добре от маслените радиатори. За крайбрежни обекти се предлагат 316 кутии от неръждаема стомана.

Приложение: Слънчеви ферми и вятърни паркове — Отдалечените местоположения без персонал се възползват от нулево вземане на проби от масло, нулеви инспекции за течове и никакви системи за гасене на пожар. Устройствата работят без надзор в продължение на години при екстремни температури от -30°C до +55°C.

Q3: Може ли да се справи с пренапрежения и претоварвания при стартиране на двигателя?

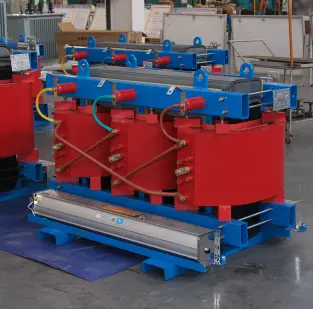

A: Да. Изолацията от клас H (180°C) позволява 110% непрекъснато претоварване при естествено охлаждане (AN) и 130% за 30 минути. С опцията за принудителен въздух (AF) капацитетът се увеличава с 20-25% — вентилаторите се стартират автоматично при 80°C. За сериозни циклични претоварвания, надвишаващи 150%, консултирайте се с нашите инженери.

Приложение: Индустриално производство — Линиите за сглобяване на автомобили и заводите за щамповане изпитват сериозни промени в натоварването. Ниският импеданс (4-6%) поддържа регулиране на напрежението в рамките на ±3%, докато епоксидните намотки издържат на вибрации, които биха напукали пълните с масло заварки на радиатора.

Q4: Наистина ли е без поддръжка?

О: Трансформаторът със сърцевина не изисква смяна на масло, диелектрични тестове, филтриране, подмяна на уплътнение. Само три прости проверки на всеки 12-24 месеца: почистване на жалузите/вентилаторите със сгъстен въздух, проверка на клемите за въртящ момент и проверка на корпуса. Общо годишно усилие: под два часа от квалифициран електротехник.

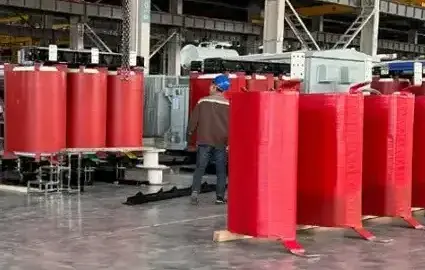

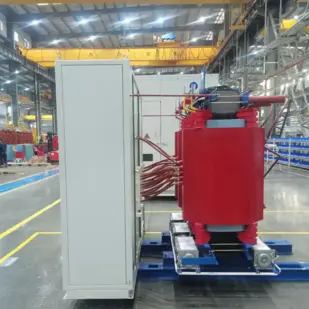

Подробности за производството — какво прави Lugao по-добър от конкурентите

Често задавани въпроси (Q&A)

В1: Каква е действителната ефективност на сухия трансформатор от епоксидна смола с въздушно охлаждане и влошава ли се с времето?

О: Ефективността при 75% натоварване (типична работна точка) е 98,7% за модул от 1000kVA, като се повишава до 99,1% за блок от 2500kVA. Ефективността се определя от загубата в сърцевината (постоянна, зависи от качеството на силициевата стомана) и загубата на мед (варира в зависимост от натоварването на квадрат). Основното предимство на сухия трансформатор от епоксидна смола с въздушно охлаждане е, че ефективността не се влошава с времето, тъй като епоксидното капсулиране предотвратява навлизането на влага, което би увеличило загубите. Ефективността на пълните с масло трансформатори често намалява след 10-15 години, тъй като маслото се разгражда и съдържанието на влага в хартиената изолация се повишава. Нашите епоксидни модули поддържат фабрична ефективност за целия експлоатационен живот от 30+ години. Предоставяме гарантирани стойности на загубите с всяка единица и ще възстановим разликата, ако полеви тестове покажат по-високи загуби в рамките на гаранционния период.

Q2: Как да избера правилния капацитет за моето приложение?

О: Изчислете общия си свързан товар в kVA, след което приложете коефициенти на разнообразие. За непрекъснати натоварвания (осветление, HVAC, сървъри) използвайте 100% от табелата с данни. За периодични натоварвания (мотори, заварчици, асансьори) използвайте 50-70% в зависимост от работния цикъл. След това добавете 20-25% бъдещ марж за разширяване. Пример: Фабрика с 800kVA непрекъснато натоварване + 400kVA натоварване на двигателя (коефициент на разнообразие 0,6 → 240kVA) + 20% разширение = (800+240)×1,2 = 1248kVA → изберете 1250kVA или 1500kVA. Прекомерното оразмеряване увеличава първоначалните разходи и загубата на празен ход; подразмеряването причинява прегряване и преждевременна повреда. Нашите инженери предоставят безплатна помощ за оразмеряване — просто изпратете вашия списък с товари и работни цикли. За приложения с тежки двигатели препоръчваме принудително въздушно охлаждане (AF), за да се справи с началните пренапрежения, без да надвишава границите за повишаване на температурата.

Q3: Може ли трансформаторът да бъде инсталиран в затворено пространство като тунел или трезор?

О: Абсолютно. TheСух трансформатор от епоксидна смола с въздушно охлажданее идеален за затворени пространства, тъй като не изисква резервоар за масло (спестява 2-3 метра свободно пространство от всички страни). Минималното разстояние за вентилация е 300 mm от всички страни и 600 mm отгоре. За тунелни инсталации предлагаме версия с нисък профил, при която височината на корпуса е намалена с 200 мм (охлаждащите жалузи са преместени отстрани, а не отгоре). Въпреки това температурата на околната среда в тунелите може да бъде повишена поради друго оборудване — ние ще извършим термичен анализ, за ​​да потвърдим адекватното охлаждане. Ако естествената конвекция е недостатъчна, опцията AF (принудителен въздух) с вентилатори, монтирани директно към основната рамка, осигурява допълнително охлаждане без увеличаване на отпечатъка.

Защо да изберете Lugao Power?

Усъвършенствано производство: Подкрепено от усъвършенствано производствено оборудване и методи за тестване.

Сертифицирано качество: ISO 9001 и SGS сертифицирани; ключовите продукти притежават CCC и CE сертификати.

Фабрично тестване: Продуктите преминават проверка на качеството и тестване преди изпращане.

Опит в проекти: Оборудването се използва в електрически мрежи, промишлени съоръжения, минно дело, железопътни линии, строителство и обществени енергийни проекти.

Техническа поддръжка: Професионална поддръжка от избор на продукт и персонализиране до доставка.
