Как сух трансформатор елиминира рисковете от теч на масло?

В сутерена на болница в Сингапур, трансформаторна зала се намира в непосредствена близост до главната електрическа разпределителна уредба. Стаята е чиста, суха и без миризми. Няма ограничителни берми, няма масло-водни сепаратори и няма противопожарни системи освен стандартните детектори за дим. Това не е регулаторен надзор; това е умишлен избор на дизайн, станал възможен чрез използването на сух трансформатор. В конвенционален трансформатор, напълнен с масло, същата стая би изисквала облицован под, за да съдържа течове, пожароустойчив корпус за намаляване на риска от маслен пожар и вентилационна система за управление на топлината и дима. Сухият трансформатор елиминира всички тези изисквания, като елиминира самото масло. Това не е просто удобство; това е фундаментална промяна в начина, по който се проектира електрическата безопасност.

Въпросът как аСух трансформаторелиминира рисковете от изтичане на масло е по същество въпрос какво заменя маслото. В напълнен с масло трансформатор маслото изпълнява две важни функции: изолира намотките и ги охлажда. Ако маслото изтече, и двете функции са компрометирани, което води до прегряване, повреда на изолацията и потенциално катастрофална повреда. Сухият трансформатор постига същите изолационни и охлаждащи функции чрез твърди материали и въздух. Намотките са капсуловани в солидна изолационна система, обикновено от лята епоксидна смола или материали, импрегнирани под вакуум (VPI). Охлаждането се постига чрез естествена циркулация на въздуха или принудително охлаждане на въздуха. Тъй като няма течност за изтичане, рискът от изтичане на масло е не само намален; елиминира се изцяло. Тази статия ще изследва инженерните характеристики, материалите и дизайнерските характеристики, които правят сухия трансформатор превъзходен избор за приложения, където рисковете от изтичане на масло са неприемливи.

Съдържание

• 1. Анатомията на теча на масло: Къде се повредят напълнените с масло трансформатори?
• 2. Изолация от лята смола: твърдата бариера, която замества маслото
• 3. VPI технология: когато намотката стане изолация
• 4. Охлаждане без течност: Как въздухът върши работата на маслото
• 5. Обосновка на безопасността и околната среда за сухи трансформатори
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Анатомията на теча на масло: Къде се повредят напълнените с масло трансформатори?

За да оцените защо един сух трансформатор е по-добър, е полезно да разберете специфичните точки на повреда, които водят до течове на масло в конвенционалните трансформатори. Напълненият с масло трансформатор е сложен комплект от стоманен резервоар, сърцевина, намотки, изолация, втулки, уплътнения и клапани. Всеки от тези компоненти представлява потенциален път на изтичане. По време на живота на трансформатора маслото е подложено на топлинен цикъл, което кара резервоара и компонентите да се разширяват и свиват. Това циклично движение може да накара уплътненията да се компресират и отпуснат, като в крайна сметка загубят силата си на уплътняване. Самото масло може да се разгради, образувайки киселини и утайки, които атакуват уплътненията и резервоара. Заваръчните шевове могат да образуват пукнатини от умора. Вентилите и втулките могат да се разхлабят. А самият резервоар може да корозира, особено във влажна или корозивна среда. Таблицата по-долу обобщава най-често срещаните точки на теч на масло в напълнен с масло трансформатор.

Последствията от теч на масло не се ограничават до загуба на изолираща и охлаждаща течност. Течът на масло създава опасност от подхлъзване на пода, замърсява почвата и подземните води, ако достигне околната среда, и увеличава риска от пожар, ако маслото влезе в контакт с източник на запалване. При инсталации на закрито натрупването на маслени пари може да създаде опасност за здравето на персонала. Разходите за почистване на нефтен разлив, изхвърляне на замърсена почва и ремонт на трансформатора могат да бъдат значителни. В някои юрисдикции регулаторните глоби за теч на масло могат да бъдат сериозни. Ето защо много мениджъри и инженери на съоръжения се обръщат към сухия трансформатор, който елиминира тези рискове изцяло.

ПриLugao Power Co., Ltd., we have manufactured transformers for over two decades, and we have seen firsthand the costs and risks associated with oil leaks. Нашата фабрика произвежда както маслени, така и сухи трансформатори и ние се ангажираме да помогнем на нашите клиенти да изберат правилната технология за тяхното конкретно приложение. За вътрешни инсталации, чувствителни среди и места, където пожарната безопасност е от първостепенно значение, сухият трансформатор често е най-добрият избор.

2. Изолация от лята смола: твърдата бариера, която замества маслото

Най-често срещаният тип сух трансформатор използва изолация от лята смола. В този дизайн намотките за високо и ниско напрежение са капсуловани в твърда, лята епоксидна смола. Смолата се смесва с пълнител, като силициево брашно, и се излива във форма около намотката. След това смолата се втвърдява, образувайки твърда, солидна обвивка, която напълно обхваща намотката. Тази обвивка осигурява както електрическата изолация, така и механичната защита на намотката. Тъй като изолацията е здрава, няма изтичане на течност. Изолационната система от лята смола също е силно устойчива на влага, прах и корозивни химикали, което я прави подходяща за тежки среди.

Изолационната система от лята смола не е просто заместител на маслото; това е превъзходна изолационна система в много отношения. Епоксидната смола има висока диелектрична якост, което означава, че може да издържи на високо напрежение, без да се повреди. Освен това има висока топлопроводимост, което позволява топлината да се отвежда от намотката по-ефективно от маслото в някои случаи. Смолата също така се самозагасва, което означава, че няма да поддържа пожар. Това е критично предимство за безопасност пред маслото, което е запалимо. Таблицата по-долу сравнява основните свойства на изолацията от лята смола с маслената изолация.

В нашата фабрика използваме процес на вакуумно леене, за да гарантираме, че епоксидната смола напълно запълва матрицата и капсулира намотката без никакви празнини или въздушни джобове. Voids can cause partial discharges, which can lead to insulation failure over time. Our vacuum casting process ensures that the resin is dense and homogeneous, providing the highest level of insulation integrity. We also use a controlled curing process to ensure that the resin achieves its full mechanical and electrical properties. The result is a Dry Type Transformer that is completely free of oil and the risks associated with oil leaks.

3. VPI технология: когато намотката стане изолация

Докато лятата смола е най-често срещаният тип сух трансформатор, има друга технология, която се използва за по-големи трансформатори: импрегниране под вакуумно налягане (VPI). В VPI трансформатор намотката не е капсулована в твърд блок от смола. Вместо това, намотката се импрегнира със смола лак под вакуум и налягане. Лакът прониква в изолационната хартия и пространствата между проводниците, запълвайки ги със смола. След процеса на импрегниране, намотката се втвърдява и смолата се втвърдява, свързвайки цялата намотка в солидна, кохезивна структура. След това тази структура е покрита със защитен слой, като например силиконово покритие, за осигуряване на допълнителна защита срещу влага и замърсяване.

VPI процесът създава намотка, която е изключително здрава. Смолата свързва проводниците заедно, предотвратявайки движението и вибрациите, които могат да причинят абразия на изолацията. Смолата също така уплътнява намотката срещу влага и замърсители. Like cast resin, VPI transformers are completely oil-free, eliminating the risk of oil leaks. VPI transformers are often used for larger power ratings where the solid block of a cast resin transformer would be too heavy or too expensive. Таблицата по-долу сравнява основните характеристики на трансформаторите от лята смола и VPI.

At Lugao, we manufacture both cast resin and VPI Dry Type Transformers. Нашата фабрика е оборудвана с най-съвременно оборудване за вакуумно леене и VPI, а нашите инженери имат богат опит в избора на правилната технология за всяко приложение. Независимо дали изискването е за компактен, лек трансформатор за вътрешно разпределително табло или голям трансформатор за високо напрежение за индустриално съоръжение, ние можем да предоставим решение за сух трансформатор, което елиминира риска от течове на масло.

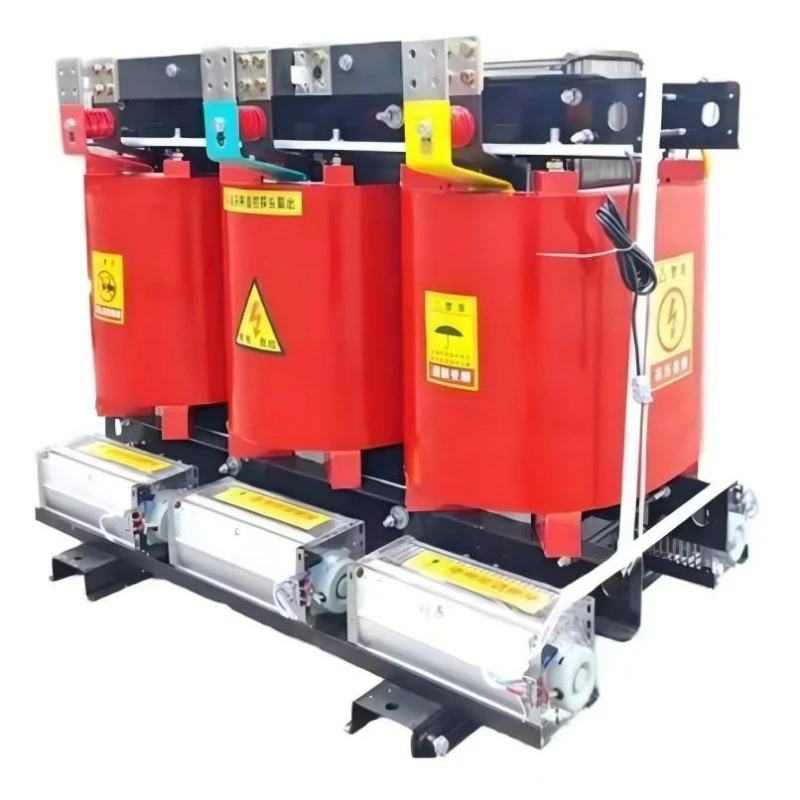

4. Охлаждане без течност: Как въздухът върши работата на маслото

Една от функциите на маслото в трансформатора е да охлажда намотките. Маслото отвежда топлината от намотките и я пренася към повърхността на резервоара, където се разсейва в околния въздух. В сухия трансформатор функцията за охлаждане се изпълнява от въздух. Намотките са проектирани с въздуховоди и охлаждащи канали, които позволяват на въздуха да циркулира и да отвежда топлината. При малки трансформатори естествената конвекция е достатъчна, за да осигури необходимото охлаждане. В по-големите трансформатори се използват вентилатори за нагнетяване на въздух през охлаждащите канали, увеличавайки капацитета на охлаждане. Таблицата по-долу сравнява методите за охлаждане, използвани в маслени и сухи трансформатори.

В нашата фабрика ние проектираме нашите сухи трансформатори с оптимизирани системи за въздушно охлаждане. Намотките са конструирани с прецизно навити проводници и изолационни материали, които създават равномерни охлаждащи канали. В по-големите модули използваме високоефективни вентилатори, за да гарантираме, че намотките се охлаждат ефективно при всякакви условия на натоварване. Ние също така използваме температурни сензори и контролни системи за наблюдение на температурата на намотките и за управление на вентилаторите. Това гарантира, че трансформаторът работи при оптимална температура, увеличавайки максимално неговата ефективност и експлоатационен живот. Липсата на масло в охладителната система елиминира риска от течове и необходимостта от задържане и изхвърляне на маслото, което прави сухия трансформатор по-щадящо околната среда и изискващо по-малко поддръжка решение.

5. Обосновка на безопасността и околната среда за сухи трансформатори

Премахването на течовете на масло не е единственото предимство на сухия трансформатор. Липсата на масло също елиминира риска от пожар, необходимостта от ограничаване на маслото и опасностите за околната среда, свързани с нефтени разливи. Тези ползи за безопасността и околната среда са все по-важни за фасилити мениджърите, застрахователите и регулаторите. В много юрисдикции използването на сухи трансформатори е задължително за инсталации на закрито и за места, където може да има хора, като болници, училища и търговски центрове. Таблицата по-долу обобщава предимствата за безопасността и околната среда на сухите трансформатори в сравнение с маслените трансформатори.

Ние в Lugao се ангажираме да предоставяме на нашите клиенти безопасни, надеждни и екологични трансформаторни решения. Нашите сухи трансформатори са проектирани да отговарят на най-строгите стандарти за безопасност и опазване на околната среда. Използваме само висококачествени, самозагасващи се материали в нашите трансформатори от лята смола и VPI. Нашата фабрика е сертифицирана по ISO 9001 и ISO 14001, а нашите продукти са тествани по IEC 60076 и други международни стандарти. Независимо дали изграждате ново съоръжение или надстройвате съществуващо, ние можем да ви помогнем да изберете правилния сух трансформатор за вашето приложение.

6. Често задавани въпроси (FAQ)

Въпрос 1: Сухите трансформатори напълно безмаслени ли са?

Отговор: Да, сухите трансформатори са напълно безмаслени. Те използват твърди изолационни материали, като лята епоксидна смола или импрегнирана със смола хартия, и въздух за охлаждане. В трансформатора няма течен диелектрик или охлаждаща течност. Това е определящата характеристика на сухия трансформатор и причината, поради която елиминира рисковете от теч на масло.

Въпрос 2: Какви са основните приложения на сухите трансформатори?

Отговор: Сухите трансформатори обикновено се използват в приложения, където пожарната безопасност и опазването на околната среда са критични. Обичайните приложения включват инсталации на закрито в болници, училища, търговски центрове и офис сгради. Използват се и в подземни мини, тунели и офшорни платформи, където рискът от изтичане на масло или пожар е неприемлив. Предпочитани са и за приложения за възобновяема енергия, като вятърни и слънчеви ферми.

Въпрос 3: Как се сравняват сухите трансформатори с маслонапълнените трансформатори по отношение на ефективността?

Отговор: Сухите трансформатори обикновено са малко по-малко ефективни от маслените трансформатори със същата мощност. Това е така, защото въздухът е по-малко ефективна охлаждаща среда от маслото. Разликата обаче е малка и модерните сухи трансформатори с оптимизирани системи за охлаждане могат да постигнат ефективност, която е много близка до тази на маслените трансформатори. За много приложения ползите за безопасността и околната среда на сухите трансформатори надвишават малката разлика в ефективността.

Въпрос 4: Каква поддръжка изискват сухите трансформатори?

Отговор: Сухите трансформатори изискват по-малко поддръжка от маслените трансформатори. Няма масло за тестване, филтриране или смяна. Основните задачи по поддръжката са почистване на въздуховодите и охлаждащите вентилатори, за да се осигури правилен въздушен поток, и периодична проверка на намотките за натрупване на прах. В някои среди може да се наложи почистване на намотките с прахосмукачка или суха кърпа. Интервалът на поддръжка обикновено е годишен или двугодишен, в зависимост от околната среда.

Въпрос 5: Сухите трансформатори по-скъпи ли са от маслените?

Answer: Dry type transformers generally have a higher initial purchase cost than oil-filled transformers of the same power rating. Въпреки това, общите разходи за притежание могат да бъдат по-ниски, когато се вземат предвид разходите за ограничаване на маслото, потушаване на пожар, поддръжка и съответствие с екологичните изисквания. При инсталации на закрито спестяванията от строителни разходи (няма нужда от подови настилки или пожароустойчиви помещения) могат да компенсират по-високата покупна цена. Our factory can provide a detailed cost comparison for your specific application.

7. Заключение

Сухият трансформатор елиминира рисковете от теч на масло, като елиминира самото масло. Чрез използването на твърди изолационни системи, като лята епоксидна смола или VPI импрегниране, и въздушно охлаждане, сухият тип трансформатор осигурява ниво на безопасност и защита на околната среда, което не е възможно с конвенционалните маслени трансформатори. Предимствата са ясни: няма течове на масло, няма риск от пожар, няма изисквания за ограничаване и минимална поддръжка. За приложения, където безопасността, надеждността и отговорността за околната среда са от първостепенно значение, сухият трансформатор е най-добрият избор.

В Lugao Power Co., Ltd., ние проектираме и произвеждаме сухи трансформатори повече от десетилетие. Нашата фабрика използва усъвършенствана технология за вакуумно леене и VPI, за да произвежда трансформатори, които отговарят на най-високите стандарти за качество и производителност. Ние предлагаме пълна гама сухи трансформатори, от малки разпределителни модули до големи силови трансформатори. Нашият технически екип е на разположение, за да ви помогне при избора на правилния трансформатор за вашето приложение. Независимо дали сте загрижени за рискове от теч на масло, пожарна безопасност или съответствие с околната среда, ние можем да предоставим решение, което отговаря на вашите нужди.

Свържете се с Lugao Power Co., Ltd. днесза да научите повече за нашите продукти за сух трансформатор и как те могат да премахнат рисковете от теч на масло във вашето съоръжение.
