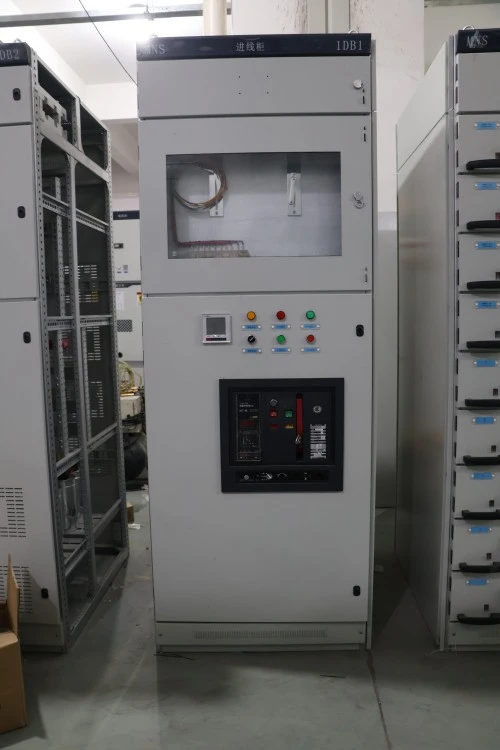

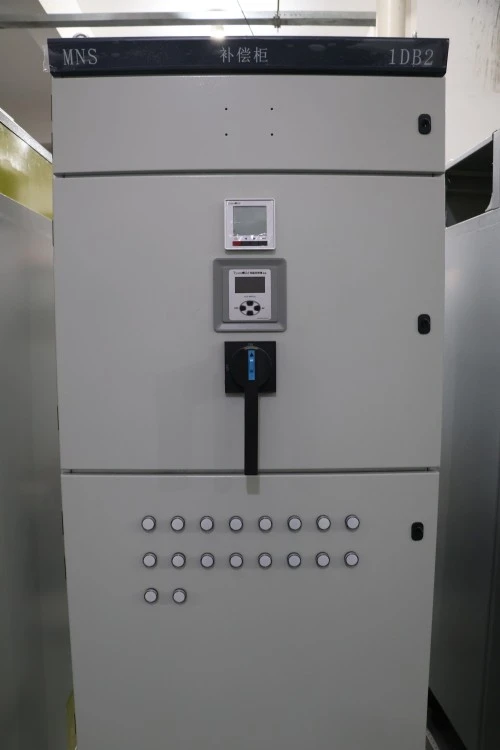

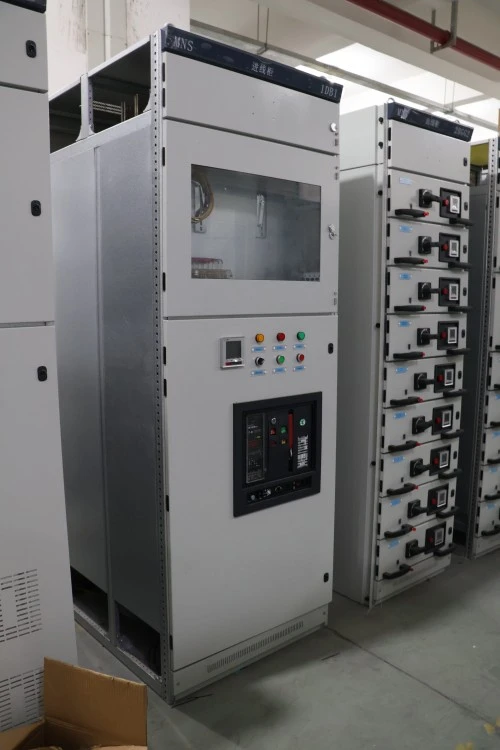

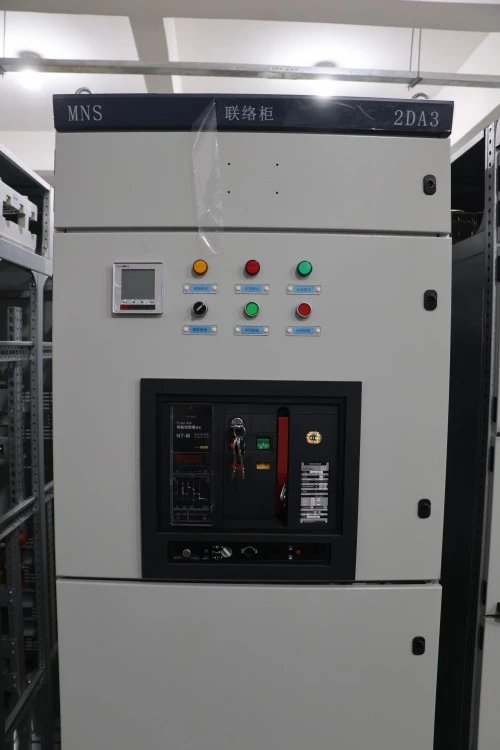

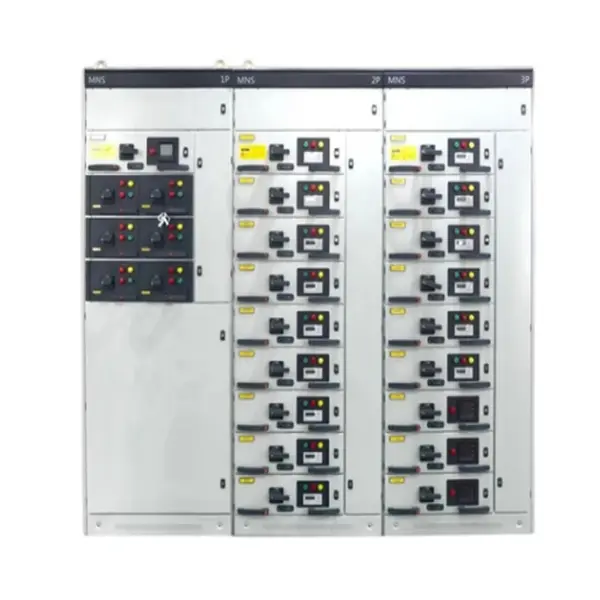

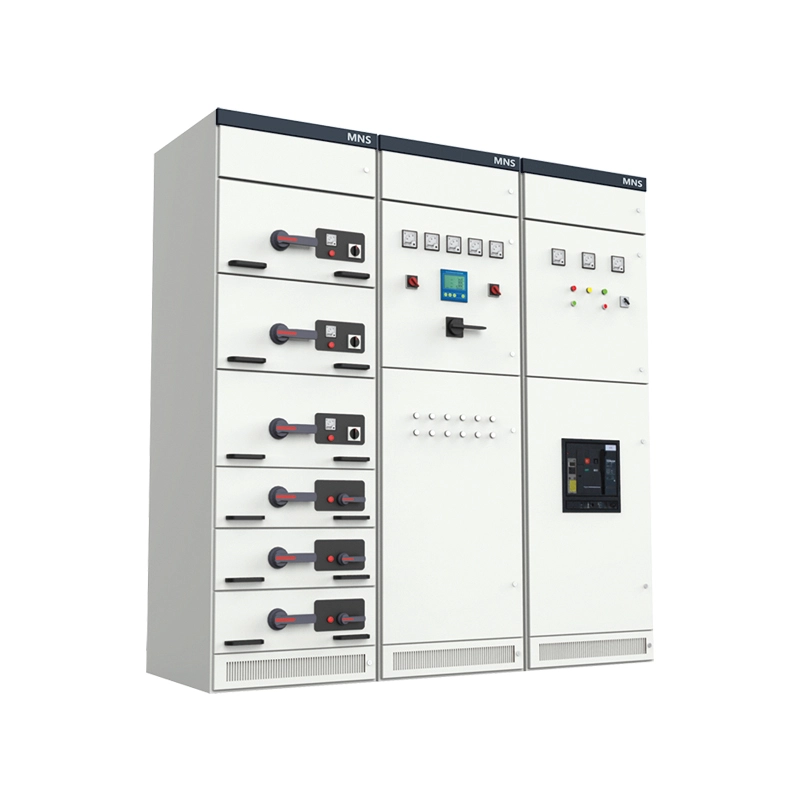

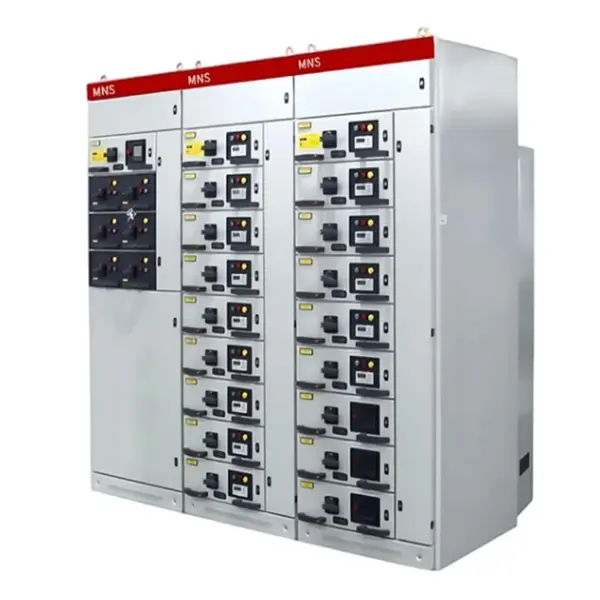

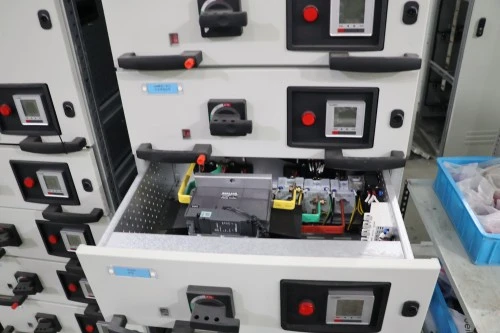

MNS Modularization Изтеглящ се тип разпределителен шкаф

Разпределителният шкаф MNS Modularization Draw-out type е aнисковолтова (до 690V) затворена разпределителна уредбамонтаж, проектиран в съответствие с рамката на MNS (Модулна мрежова система). Всяка функционална единица – като например стартер на двигателя, захранващ прекъсвач или захранващ модул – се помещава в отделна изтегляща се касета, която може да се поставя, изважда или сменя, без да се изключва цялата система. Шкафът изпълнява три основни функции: разпределение на мощността (захранване на множество под-вериги), управление на двигателя (стартиране, спиране, защита на двигатели) и защита на системата (късо съединение, претоварване и изолиране на заземяване). Накратко, това е plug-and-play център за управление на захранването за индустриални и търговски съоръжения.

Предимства на продукта

Характеристики на продукта

За разлика от обикновените изтеглящи се шкафове, MNS Modularization Draw-out type Switch Cabinet включва следните отличителни характеристики:

Параметри на продукта

Приложение на продукта (сценарии)

MNS Modularization Draw-out type Switch Cabinet е широко разпространен в:

● Индустриални заводи: Линии за сглобяване на автомобили, производство на храни и напитки, химическа партидна обработка

● Търговски комплекси: Търговски центрове, високи офис сгради, болници

● Инфраструктура: Пречиствателни станции, помпени станции, системи за обработка на багаж на летището

● Центрове за данни: Главно разпределително табло за ниско напрежение (LVMDB) и дистанционни захранващи панели (RPP)

● Възобновяема енергия: инвертори на слънчеви ферми, спомагателно захранване на вятърни турбини

● Морски и офшорни: Разпределение на енергия на кораба

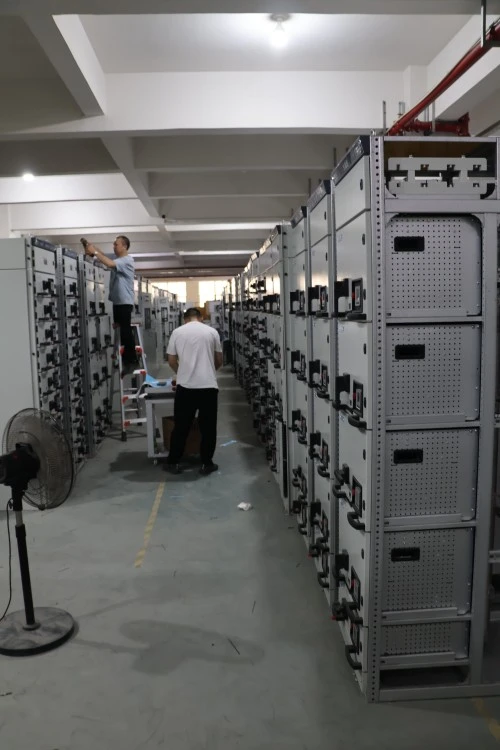

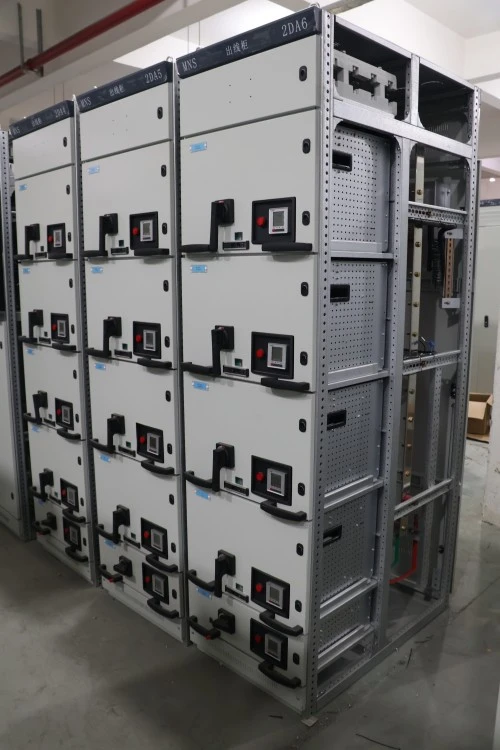

Подробности за производството

● Lugao Power Co., Ltd.произвежда всеки модулен шкаф MNS с изтеглящ се тип с прецизност:

● Материал на корпуса: студено валцована стомана с дебелина 2,0 mm, напълно заварена рамка със стандарт IP40 (IP54 по избор). Дебелина на прахово покритие ≥80μm, RAL 7035 светло сиво.

● Шинопроводна система: Правоъгълни медни пръти (98% IACS проводимост) с калаени съединения. Всички шини са напълно изолирани с помощта на термосвиваеми ръкави (червени, жълти, сини, сиви за неутрални).

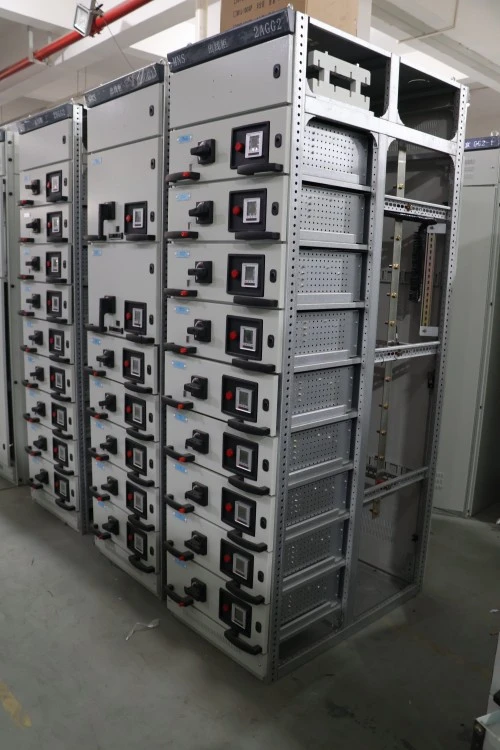

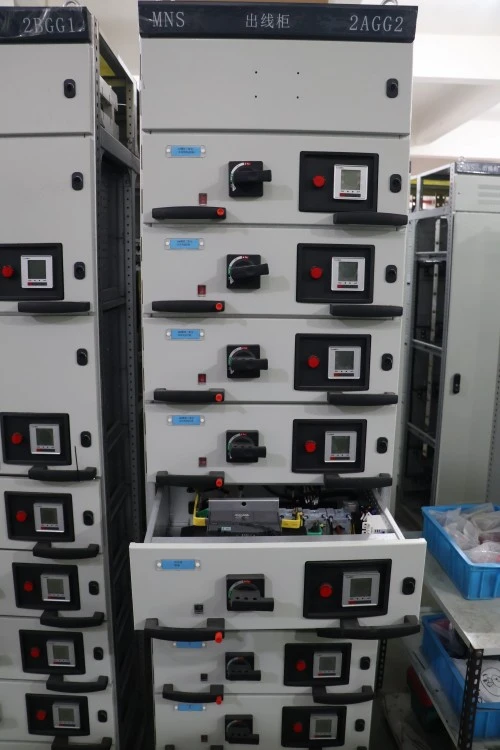

● Поставка за чекмеджета: Изработена от 2,5 mm поцинкована стомана със самосмазващи се найлонови ролки. Сила на вкарване/изваждане на чекмеджето ≤150N след 500 цикъла.

● Фиксирани контакти: с накрайник от сребърна сплав, пружинен дизайн. Оценен за 2000 вмъквания без влошаване на производителността.

● Вторични контакти: 24-пинови щепсел и гнездо, посребрени конектори. Проектиран за 10 000 цикъла на чифтосване.

● Идентификация на чекмеджето: Лазерно гравиран държач за етикет на всяко лице на чекмеджето. QR код по избор за проследяване на цифрови активи.

● Фабрично тестване: Всеки функционален модул се подлага на пълна проверка на окабеляването, тест за диелектрична якост (2,5 kV за 1 минута) и тест за повишаване на температурата (при 1,1x номинален ток). Докладите от тестовете са включени в пратката.

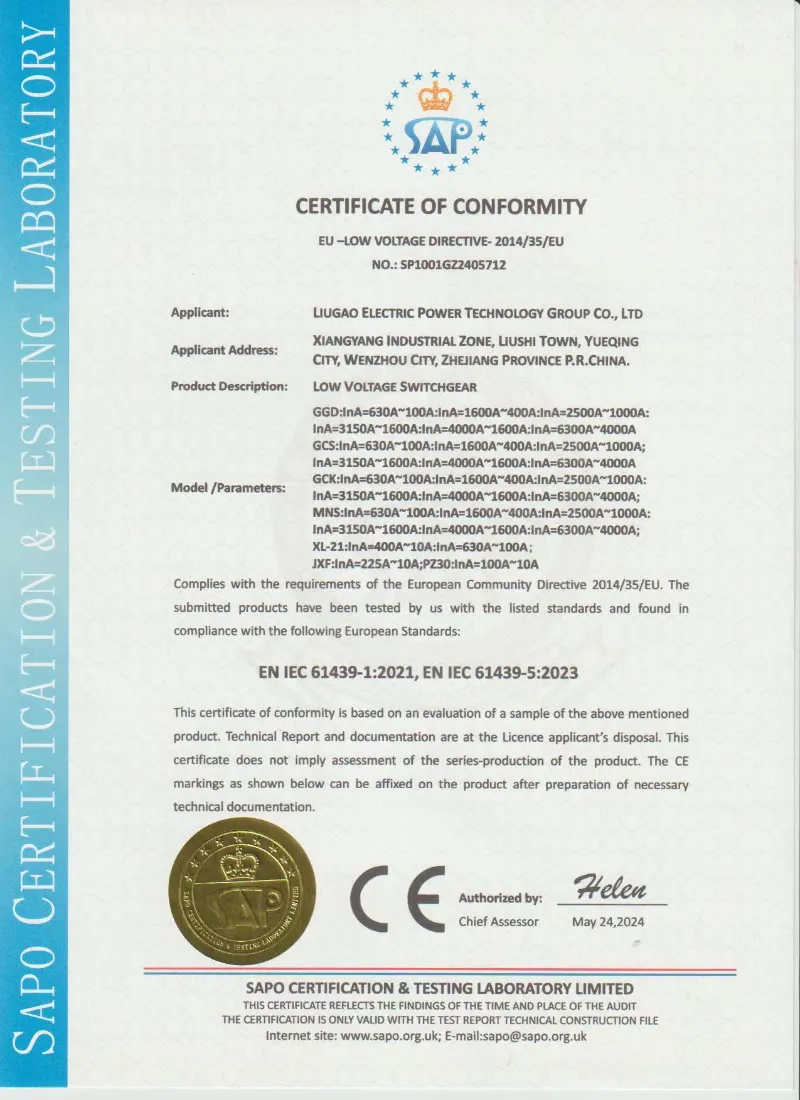

Сертифициране и осигуряване на качеството

Lugao следва базирани на ISO процедури за управление на качеството при производството на разпределителни уреди. За поръчки на проекти можем да предоставим документи за проверка, рутинни протоколи от изпитвания и снимки на продукти преди изпращане съгласно потвърденото техническо споразумение.

• Система за управление на качеството ISO 9001
• Система за управление на околната среда ISO 14001
• Проектиране и тестване, базирано на IEC 61439-1/2
• Протокол от рутинен тест преди изпращане
• Снимки от фабрична инспекция са налични при поискване

Опаковане, доставка и следпродажбено обслужване

Опаковане и доставка

● Опаковка с индивидуално чекмедже: Антистатична мехурчеста опаковка вътре в гофрирана кутия, етикетирана с електрическа схема и рейтинг.

● Опаковка на основния шкаф: стреч фолио + VCI хартия + щайга за износ от шперплат (15 mm дебелина). Всички основи на каси са снабдени с джобове за мотокари.

● Срок на доставка: FOB Ningbo, CIF основни пристанища или EXW.

● Време за изпълнение: 20 работни дни за стандартни конфигурации.

Следпродажбено обслужване

● Гаранционен срок: 12 месеца от датата на въвеждане в експлоатация (максимум 18 месеца от изпращане).

● Безплатна дистанционна техническа поддръжка чрез видео разговор или имейл (отговор в рамките на 4 работни часа).

ЧЗВ:

В1: Каква е разликата между чекмеджетата 8E/2, 8E и 16E?

О: Те се отнасят за модули с височина на чекмеджето: 8E/2 = 100 mm (половин модул), 8E = 200 mm (пълен модул), 16E = 400 mm (двоен модул). Колкото по-голямо е чекмеджето, толкова по-висок е допустимият ток и повече налични вторични клеми.

Q2: Мога ли да сменя чекмедже, без да прекъсвам входящото захранване?

A: Да. Това е основна характеристика на разпределителния шкаф MNS Modularization Draw-out тип. Преместете чекмеджето в изолирано положение (бяла дръжка), отключете го и го издърпайте. Главната шина остава под напрежение. Винаги обаче първо изключвайте страната на товара.

Q3: Шкафът предлага ли се със система за следене на температурата?

О: Стандартните устройства не включват наблюдение, но предлагаме опционални интелигентни чекмеджета с вградени сензори PT100 и централен дисплей, показващ температурите на шините и чекмеджетата.

Q4: Може ли шкафът да бъде разширен по-късно, без да се заменят съществуващите секции?

A: Да. Всяка вертикална секция е механично и електрически проектирана за странично свързване. Можете да завинтите допълнителен шкаф към двата края и да свържете шините с помощта на предоставените разширителни комплекти.
