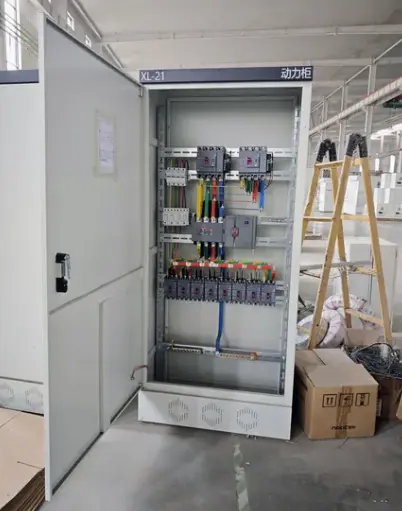

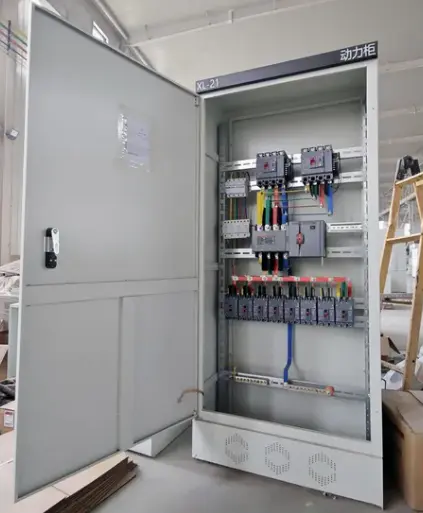

XL-21 Разпределителна уредба с фиксирана разпределителна кутия

Разпределителната апаратура XL-21 с фиксирана разпределителна кутия е монтиран на стена или стоящ на пода затворен разпределителен шкаф за ниско напрежение, обикновено с номинален ток до 630A. Той разполага с фиксиран тип вътрешна монтажна структура — което означава, че всички прекъсвачи, контактори, измервателни уреди и клеми са постоянно монтирани на вътрешни релси или монтажни плочи, вместо да могат да се изтеглят.

Какво прави този продукт?

● Получава и разпределя електрическа енергия от основен входящ източник към множество изходящи разклонителни вериги

● Осигурява защита от свръхток и късо съединение за оборудване надолу по веригата, използвайки прекъсвачи с формован корпус (MCCB) или миниатюрни прекъсвачи (MCB)

● Позволява локално управление на двигатели, осветителни вериги и други товари чрез бутони или превключватели за избор, монтирани на вратата

● Съдържа устройства за измерване и наблюдение като амперметри, волтметри и цифрови електромери

● Изолира веригите за безопасна поддръжка с помощта на главен входящ прекъсвач или прекъсвач

Технически параметри

Стандарти и сертификати

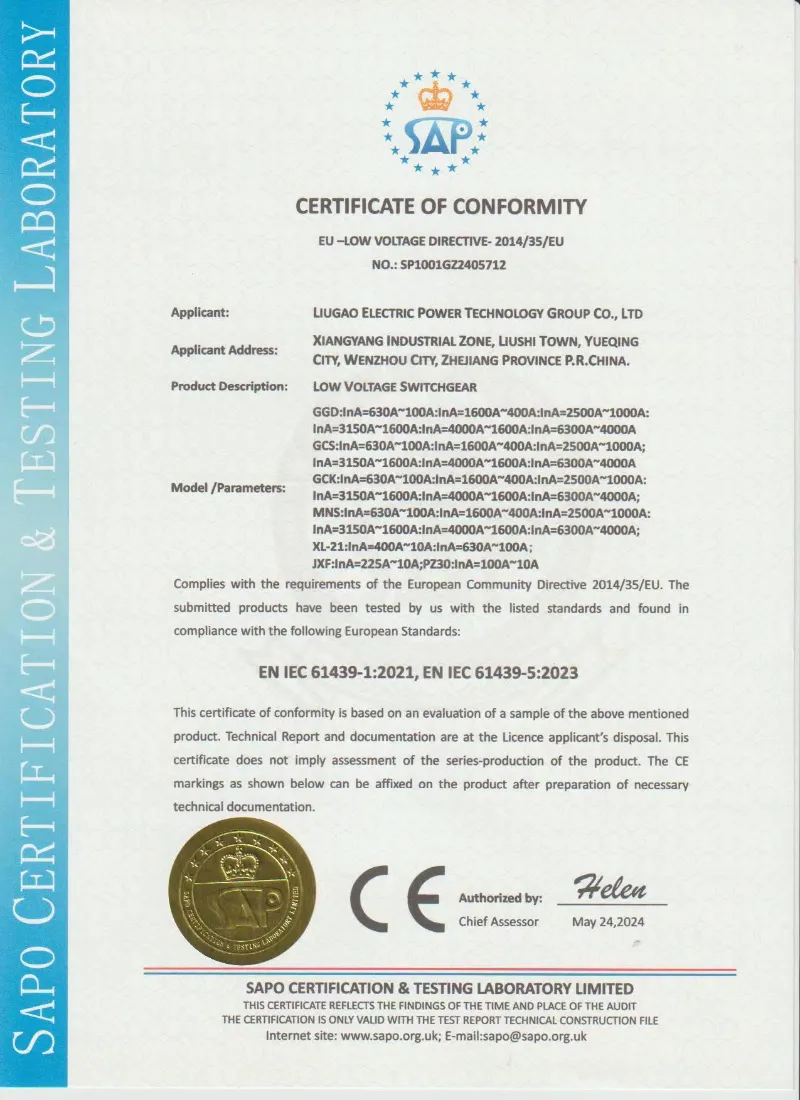

Разпределителната апаратура XL-21 с фиксирана разпределителна кутия може да бъде произведена в съответствие с IEC 61439, GB/T 7251 и специфични за проекта технически изисквания. Lugao Power поддържа фабрични рутинни тестове преди изпращане, включително тест за съпротивление на изолацията, тест за издържано напрежение на силовата честота, инспекция на окабеляването, тест за механична работа и визуална проверка.

• IEC 61439 комутационни и контролни апарати за ниско напрежение
• ISO фабрична система за управление на качеството
• Наличен доклад от рутинни тестове преди доставката
• Поддържа се проверка от трета страна при поискване
• Налична е OEM и специфична за проекта персонализация

За разлика от по-големите изтеглящи серазпределителна уредба, XL-21 е проектиран за приложения, при които промените във веригата са редки и простотата се цени пред модулната гъвкавост. Неговият фиксиран дизайн предлага по-ниски първоначални разходи, по-малък отпечатък и по-лесен монтаж. По същество разпределителният шкаф XL-21 е работният кон за разпределение на малка до средна мощност — надежден, неусложнен и икономичен.

Предимства на продукта

Разпределителната апаратура XL-21 с фиксирана разпределителна кутия предлага няколко убедителни предимства, които я правят предпочитан избор за приложения с фиксирано разпределение.

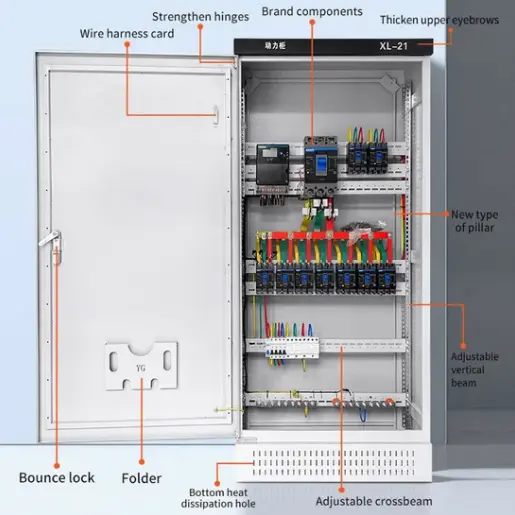

Характеристики на продукта

Разпределителният панел за ниско напрежение включва следните отличителни характеристики, които го отличават от конкурентните стационарни разпределителни кутии.

Заварена рамка с двойно покритие: Основната рамка е изработена от 1,5 mm до 2,0 mm студено валцована стомана с непрекъснато CO₂ екранирано електродъгово заваряване на всички стави. След заваряване целият корпус се подлага на обезмасляване, фосфатиране и електростатично прахово покритие (минимум 70 μm) в RAL 7035. Тази двуслойна защита значително превъзхожда кутиите с нитове или сглобени с болтове в корозивни среди.

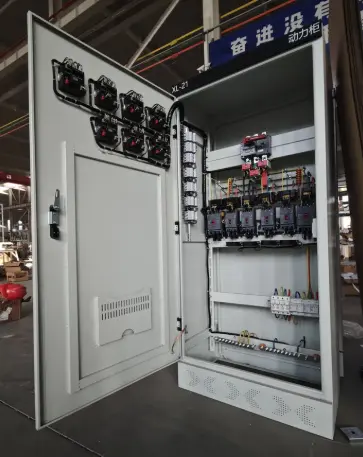

Врата на панти с отваряне на 130°: Входната врата е снабдена с панти от неръждаема стомана, позволяващи отваряне на 130°, плюс триточков заключващ механизъм (отгоре, в средата, отдолу) с дръжка по DIN стандарт. Осигурен е прозрачен инструментален прозорец за отчитане на измервателния уред без отваряне на вратата.

Подвижни странични и заден панел: Двата странични панела и задният панел могат да се свалят с помощта на стандартен шестостенен ключ. Това позволява 360° достъп до вътрешните компоненти по време на инсталиране или поддръжка - функция, която рядко се среща в евтините разпределителни кутии.

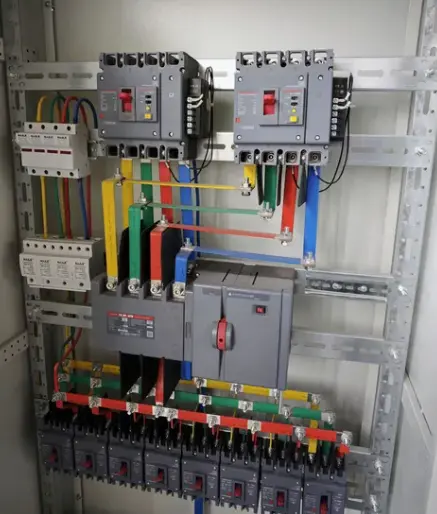

Универсални монтажни релси: Вътрешно шкафът е снабден както с перфорирани монтажни плочи (за устройства, монтирани на винт), така и с DIN релси (за устройства с щракване). Този двусистемен дизайн побира всяка марка MCCB, MCB, контактор или клемен блок.

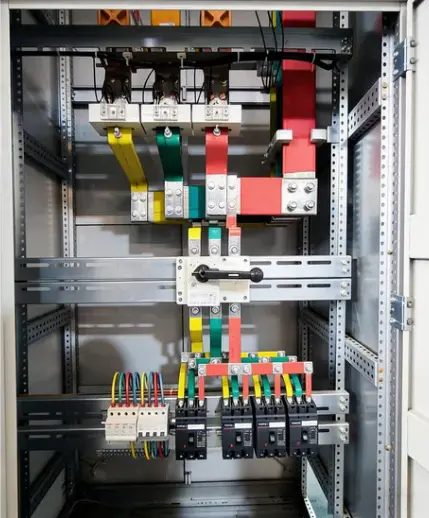

Интегрирани нулеви и заземителни шини: Фабрично монтирана медна неутрална шина (пълен капацитет) и заземителна шина (половин капацитет) минават по цялата височина на корпуса, с предварително пробити точки на свързване на всеки 50 mm. Няма нужда да добавяте отделни шини на място.

Система за управление на кабела: Вертикални кабелни канали от лявата и дясната страна, всяка с подвижни капаци. Отгоре, отдолу и двете странични стени са предвидени отвори за вход/изход на кабела. Отделен канал за контролно окабеляване разделя кабелите за ниско напрежение от захранващите кабели.

Превключвател за входящ изолатор с блокировка на вратата: Дръжката на главния превключвател на входящия сигнал е механично блокирана с предната врата — вратата не може да се отвори, освен ако главният превключвател не е в положение ИЗКЛ. Тази функция за безопасност предотвратява случаен контакт с части под напрежение.

Копринено екранирано етикетиране на вериги: Всяка позиция на веригата е ясно етикетирана върху вътрешната монтажна плоча с помощта на устойчив на износване копринено ситопечат. Етикетите не избледняват и не се отлепват като самозалепващи се стикери.

Приложение на продукта

Разпределителната апаратура XL-21 с фиксирана разпределителна кутия се използва широко в следните сектори:

● Промишлени предприятия – Машинни цехове, монтажни линии, оборудване за обработка на материали, заваръчни станции (обикновено 100A–630A захранващи устройства)

● Търговски сгради – търговски центрове, офисни етажи, магазини, ресторанти (осветление и общо електроразпределение)

● Жилищни комплекси – етажно разпределение на жилищни сгради, обществени заведения, паркинг осветление

● Инфраструктура – ​​Тунелно осветление, захранване на тол станции, шкафове за управление на уличното осветление

● HVAC системи – Главно разпределение за охладителни инсталации, климатични камери, помпени помещения

● Временно захранване на обекта – Строителни ремаркета, разпределение на енергия за събития, комплекти за филмова продукция

Във всички тези сценарии електрическият разпределителен шкаф осигурява баланс на цена, надеждност и лекота на поддръжка, който по-сложните разпределителни уредби не могат да постигнат.

ЧЗВ

Какъв е диапазонът на номиналния ток на разпределителната уредба XL-21?

Фиксираната разпределителна кутия XL-21 обикновено може да бъде конфигурирана от 100A до 630A според натоварването на проекта и дизайна на веригата.

Може ли Lugao да персонализира оформлението на вътрешните компоненти?

да Можем да персонализираме оформлението на MCCB, MCB, контактори, измервателни уреди, клеми, шини и позиции на кабелни входове според вашата едноредова диаграма.

Каква информация трябва да предоставя за оферта?

Моля, предоставете номинално напрежение, номинален ток, брой входящи и изходящи вериги, спецификации на прекъсвача, степен на защита, тип инсталация, количество и порт за местоназначение.

Можете ли да предоставите електрически схеми преди производството?

да Lugao може да предостави чертежи на оформлението, схеми на окабеляване и документи за техническо потвърждение преди производството за одобрение от клиента.

Шкафът XL-21 подходящ ли е за употреба на открито?

Стандартните шкафове XL-21 се използват предимно на закрито. За външни приложения можем да персонализираме по-висока IP защита, устойчива на дъжд структура и антикорозионно покритие.

Опаковка, доставка, следпродажбено обслужване и често задавани въпроси

Опаковане и доставка

Индивидуална опаковка:Всеки шкаф е опакован в VCI антикорозионна хартия, след това се опакова с мехурчета, след това се разтяга фолио и накрая се поставя в 10-милиметрова щайга от шперплат със стоманени протектори по ръбовете.

Условия за доставка:FOB Ningbo, CIF големи пристанища или франко завода.

Време за изпълнение:15 работни дни за стандартни конфигурации (до 10 броя).

Следпродажбено обслужване – 1 година гаранция

●Гаранционен срок:12 месеца от пускането в експлоатация или 18 месеца от изпращането, което от двете настъпи първо.

●Покритие:Производствени дефекти, включително напукване на заваръчните шевове на рамката, повреда на покритието (неабразивно), дефектна блокировка на вратата и грешки в окабеляването.

● Изключения:Повреда от неправилен монтаж, претоварване над номиналния ток, физическо въздействие, корозия от химикали, които не са посочени, или непреодолима сила.
