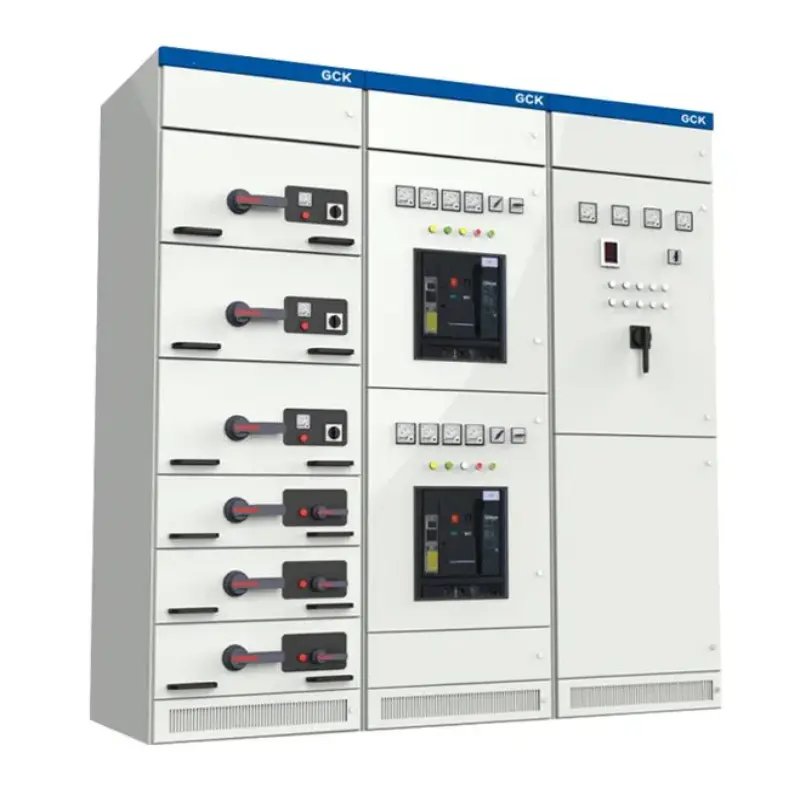

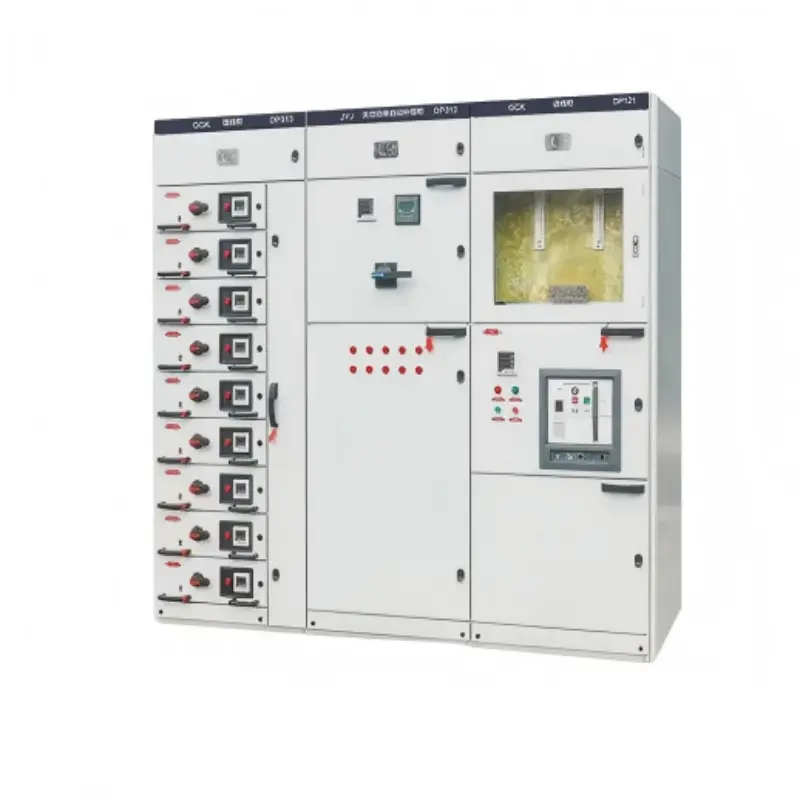

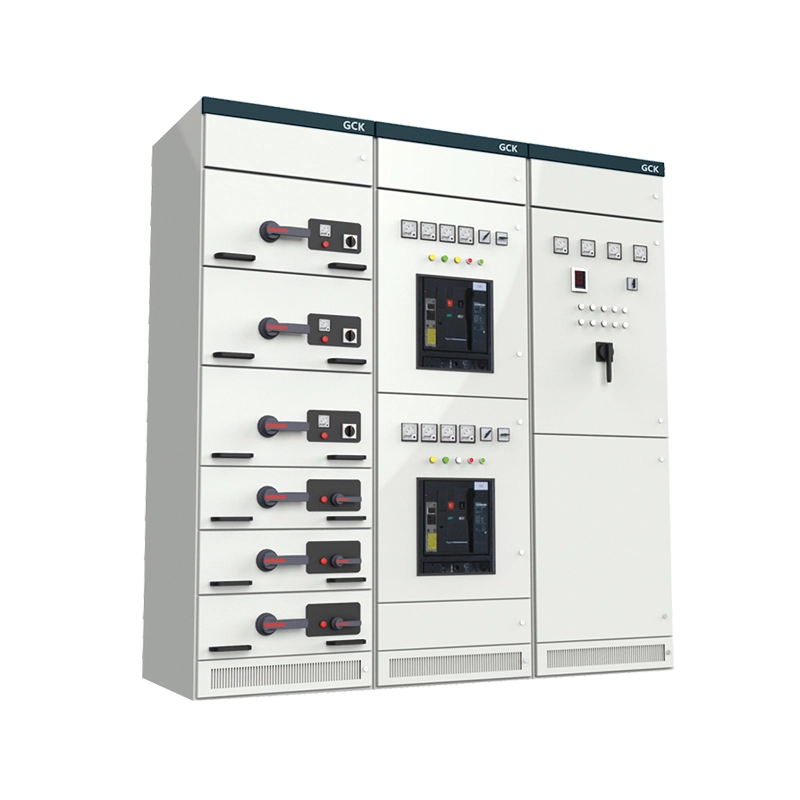

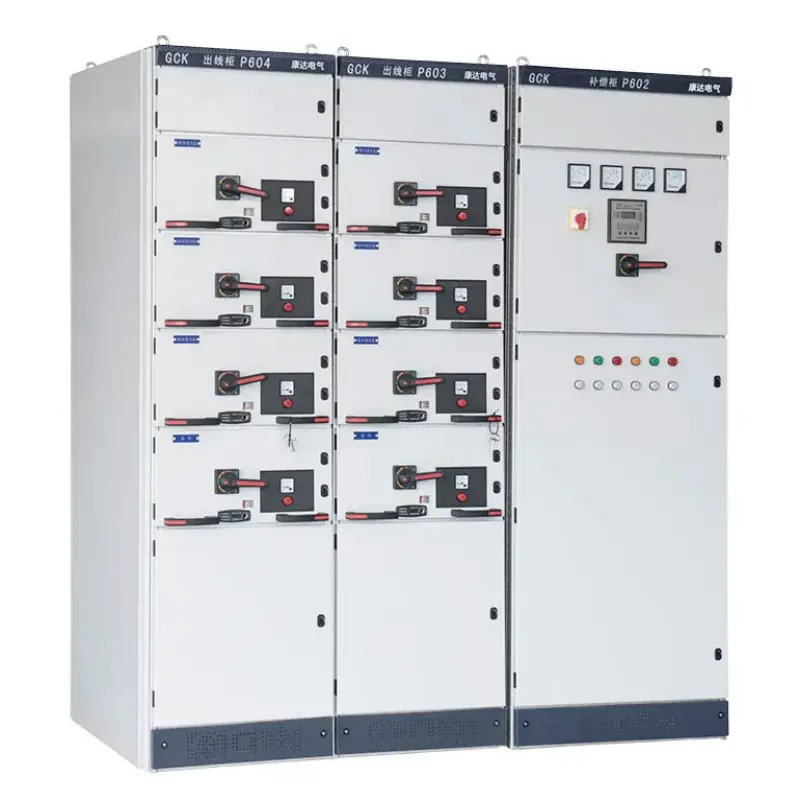

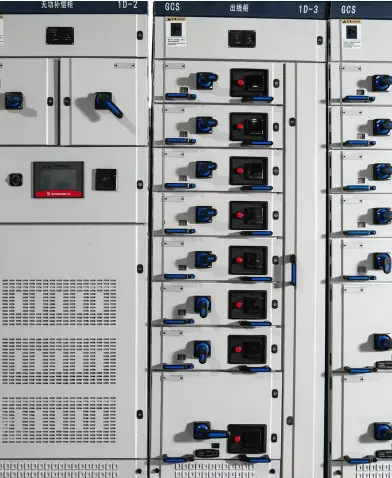

GCK C-профил Монтаж Икономичен превключвател

Икономичният превключвател на GCK C-профил е aнисковолтова (до 690V) затворена разпределителна уредбас помощта на болтова стоманена рамка от C-профил. C-профилите са студено валцувани, предварително щанцовани поцинковани стоманени канали с 25 mm модулна решетка на отворите, което позволява монтаж без заваряване или специални инструменти.

Какво прави този продукт?

● Разпределение на мощността – Безопасно доставя мощност от основния входящ източник към захранващи устройства, двигатели, осветителни панели и други товари.

● Функционалност на чекмеджето – Съдържа изтеглящи се чекмеджета (прекъсвачи, контактори, софтстартери), които могат да се сменят, докато главната шина остава под напрежение, минимизирайки времето за престой.

● Преконфигуриране на място – Лесно добавяне или преместване на секции чрез отвиване на крайните плочи, завинтване на нови шкафове и разширяване на шини с прости комплекти.

● Защита и изолация – Осигурява механични блокировки, капаци и конфигурируема форма на разделяне (Форма 2b, 3b или 4b).

Опции за персонализиране

По същество този шкаф предлага модерно изтеглянеразпределителна уредбафункционалност — безопасна поддръжка, висока плътност и модулност — на начална цена. Той е идеален за малки до средни промишлени предприятия, търговски сгради, инфраструктурни проекти и бюджетни модернизирания, където качеството не може да бъде компрометирано.

Параметри на продукта (спецификация)

Below are the key technical specifications for the GCK C-profile assembly Economical Switch Cabinet. Values are based on standard configurations and may be customized for specific project requirements.

Функции и приложения на продукта (формат за въпроси и отговори)

Икономичният разпределителен шкаф GCK с C-профил се отличава с уникалната си комбинация от икономичност, гъвкавост и доказана производителност. По-долу отговаряме на най-честите въпроси, които клиентите задават относно неговите характеристики и подходящи приложения.

Въпрос 1: Какво прави дизайна на C-профила по-икономичен от заварената разпределителна уредба?

О: Три причини: (1) Скрепената с болтове рамка елиминира скъпите заваръчни приспособления. (2) Предварително перфорирана решетка от 25 мм премахва персонализирани пробиви. (3) Повредените профили могат да се сменят поотделно, а не цялата рамка. Когато купувате GCK C-профилен монтажен икономичен превключвателен шкаф, вие плащате за стойност, а не за прекомерно проектиране.

Въпрос 2: Достатъчно здрава ли е конструкцията с болтове за индустриални среди?

A: Да. При правилно завъртане (M8:18Nm, M10:35Nm), той отговаря на IEC 61439-2 и издържа 50kA сили на късо съединение без постоянна деформация. За екстремни вибрации (напр. преси за щамповане или кораби), препоръчваме нашите заварениMNS серия. За 95% от индустриалните/търговските обекти GCK C-профилът е повече от достатъчен.

Q3: Как се сравнява поцинкованото покритие с праховото покритие?

О: Горещото поцинковане след щанцоване покрива всички повърхности — включително изрязани ръбове и отвори — с равномерен цинков слой ≥65 μm. Няма да се начупи или корозира, когато влагата проникне зад него, превъзхождайки праховото покритие във влажна среда (напр. обработка на вода, текстилни фабрики). Ако се изисква цвят, върху галванизирания слой може да се нанесе прахово покритие.

Q4: Кои са най-често срещаните сценарии за приложение?

О: Въз основа на хиляди глобални инсталации, GCK C-профилният монтажен икономичен превключвател се използва най-често в:

Малки и средни промишлени предприятия: хранително-вкусова промишленост, формоване на пластмаси, производство на метали и текстилни предприятия

Търговски сгради: търговски центрове, хотели и офис сгради

Пречистване на води и отпадъчни води: помпени станции, системи за напояване и обезсоляване

Проекти за модернизация: подмяна на стари стационарни разпределителни табла с модерна разтегателна разпределителна уредба

Временни електрически инсталации: строителни площадки, минни лагери и енергийни системи за събития

Подробности за производството и конкурентни предимства

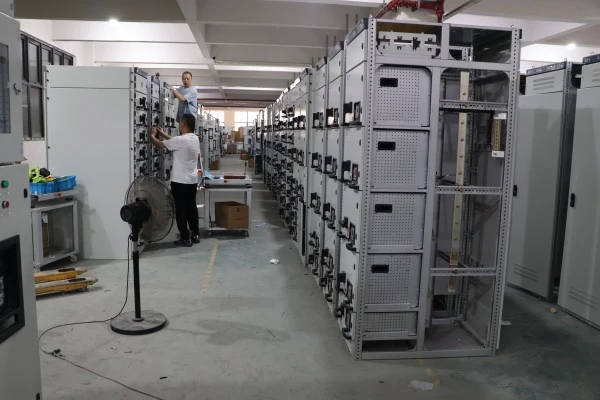

Подробности за производството – Как изграждаме GCK C-профилния монтаж Икономичен превключвателен шкаф

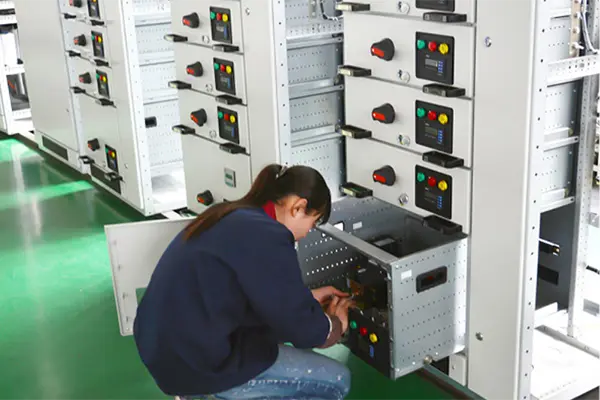

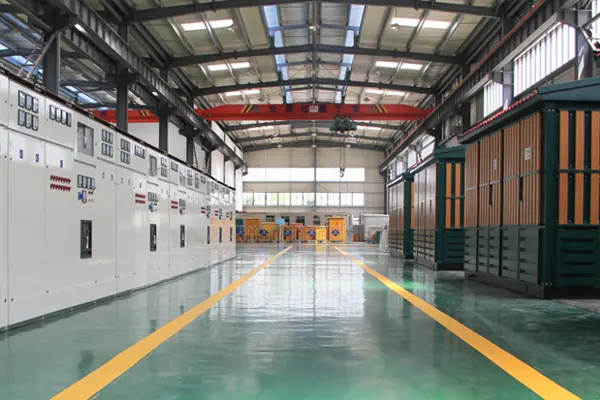

В Lugao Power Co., Ltd., ние произвеждаме всеки GCK C-профилен монтаж Икономичен превключвател с последователност, издръжливост и лекота на сглобяване.

1. Производство на C-профил:Японски стандарт Q235B 2,0 mm стоманена намотка → CNC перфоратор 25 mm решетка → студена форма C-образна форма (±0,3 mm точност) → нарязани на дължина → горещо поцинковани (≥65 μm, ASTM A123).

2. Поставка за чекмеджета:2.5mm galvanized steel with positioning dimples and nylon rollers. Приема чекмеджета от 8E/2 до 24E чрез адаптерна плоча. Three-position mechanical interlock (connected/test/isolated) with padlock hasp.

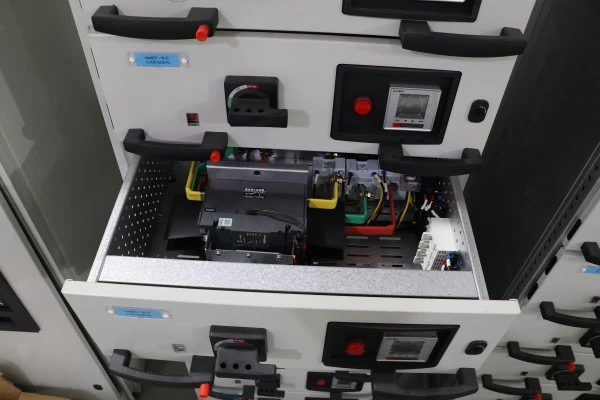

3. Чекмедже:1,5 мм стоманен преден панел, прахово покритие RAL 7035, лазерно гравиран етикет. Дръжка с O/I индикатор. Първични контакти: посребрена мед (≥10μm), пружинен дизайн на лале. Вторично окабеляване: 2,5 mm² PVC меден проводник с номерирани накрайници. Фабрично тестван за непрекъснатост, изолация и механична работа.

4. Шинопроводна система:ETP мед (98% IACS), сребърни съединения, завъртяни до 35–40 Nm. Шинопроводите се поддържат на всеки 500 мм (по-стегнати от типичните 800 мм). Вертикалните шини се свързват чрез болтови медни връзки.

5. Сглобяване и тестване:Монтаж с контролиран въртящ момент. Всеки модул е ​​тестван: диелектрик (2,5kV/1min), непрекъснатост, механична блокировка и повишаване на температурата при 1,1x номинален ток. Включен фабричен тестов доклад.

Следпродажбено обслужване – Едногодишна гаранция

Гаранционен срок:12 месеца от датата на въвеждане в експлоатация, но не повече от 18 месеца от датата на изпращане.

Какво се покрива: Всички производствени дефекти, включително:

● Деформация на C-профила при номинално механично натоварване

● Неправилно блокиране на чекмеджето (невъзможност за предотвратяване на неправилно поставяне или изваждане)

● Износването на първичния контакт надвишава 0,5 mm в рамките на гаранционния период

● Грешки във вторичното окабеляване или разхлабени краища, причинени от фабрично сглобяване

● Отлепване на поцинковано покритие (при условие, че няма външна абразия)

Какво не е покрито: Повреда в резултат на неправилна инсталация, неоторизирана модификация, работа извън номиналните стойности на табелката, физическо въздействие, корозия от химическо излагане, което не е посочено при поръчка, или непреодолима сила (мълния, наводнение, пожар и др.).

Ангажимент за отговор:

● Дистанционна техническа поддръжка:в рамките на 8 работни часа чрез имейл, WhatsApp или видео разговор.

● Доставка на резервни части:в рамките на 48 часа за гаранционни рекламации (стандартен куриер).

Документация, предоставена с всяка пратка:

1. Доклад от фабричните тестове (диелектрик, непрекъснатост, повишаване на температурата)

2. Монтажен чертеж и еднолинейна схема

3. График на чекмеджетата, изброяващ оценката и функцията на всяко чекмедже

4. Лист със спецификация на въртящия момент за повторно сглобяване на място (поръчки KD)

5. Ръководство за експлоатация и поддръжка
