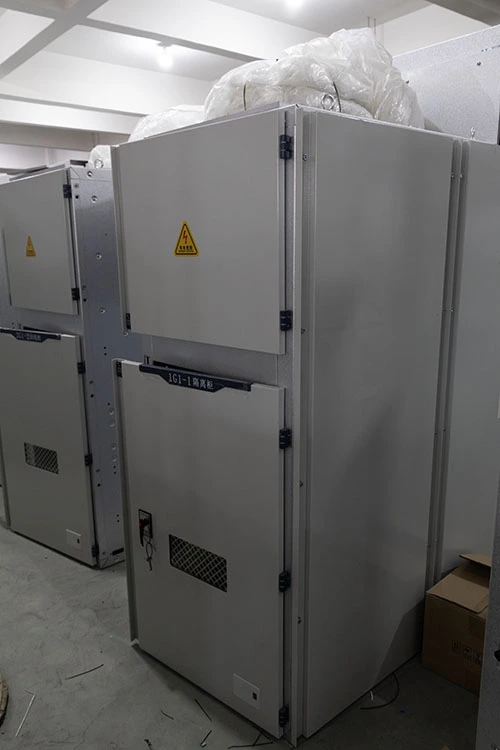

GGD Модулна разпределителна апаратура за ниско напрежение с фиксиран тип

Определение и основна идентичност

Модулната разпределителна апаратура с фиксиран тип GGD за ниско напрежение е вътрешна, стояща на пода метална разпределителна апаратура. Той е проектиран специално заразпределение на променлив ток с ниско напрежениев трифазни индустриални и търговски електрически системи. Като основен продукт в йерархията на електроразпределението, той се намира между вторичните терминали на трансформатора и крайните разпределителни табла, функционирайки като първичен захранващ център на инсталация.

Параметри на продукта

Сертифициране и осигуряване на качеството

Лугаопроизвежда GGD фиксиран тип разпределителна уредба за ниско напрежение в съответствие с техническите изисквания на проекта и приложимите стандарти за разпределителна уредба за ниско напрежение. Докладите за рутинни проверки и тестове могат да бъдат предоставени преди изпращане съгласно потвърденото техническо споразумение.

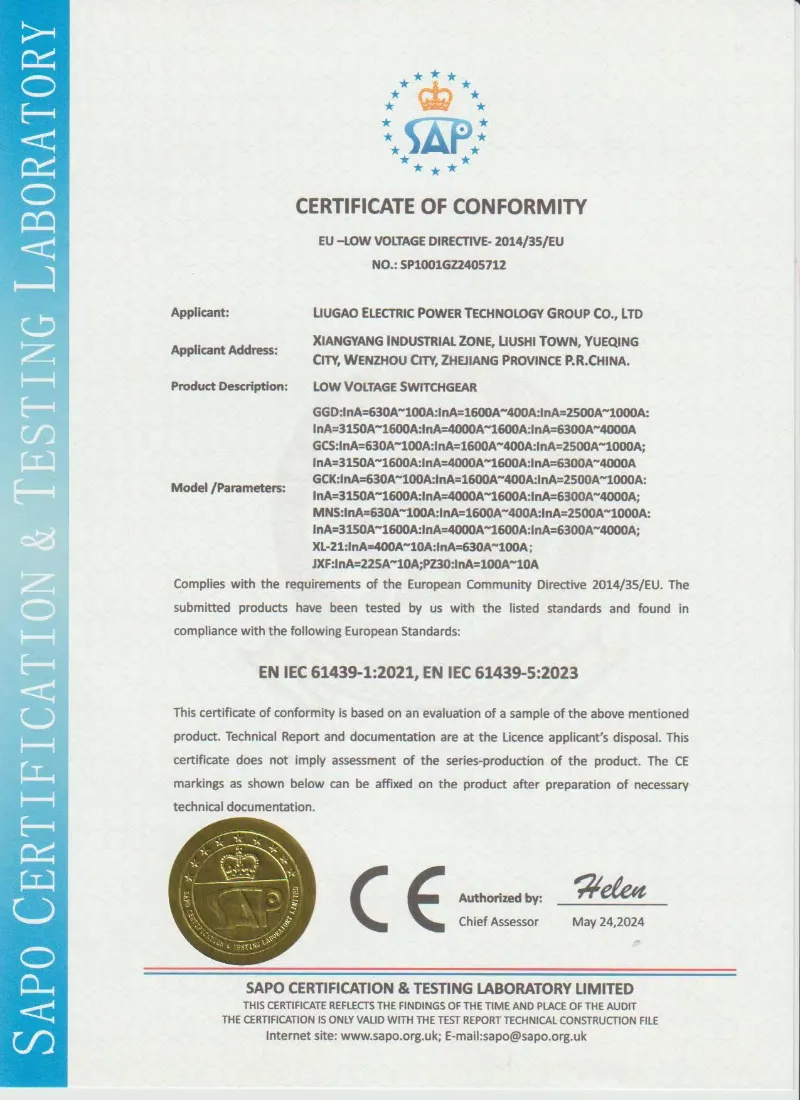

• Проектиране и тестване, базирано на IEC 61439-1/2
• Производство и инспекция, базирани на GB/T 7251
• Изпитване за издръжливост на честота на захранване
• Тест за устойчивост на изолация
• Проверка на окабеляването и функционалната работа
• Проверка на повишаването на температурата според конфигурацията
• Протокол от рутинен тест преди изпращане
• Снимки от фабрична инспекция са налични при поискване

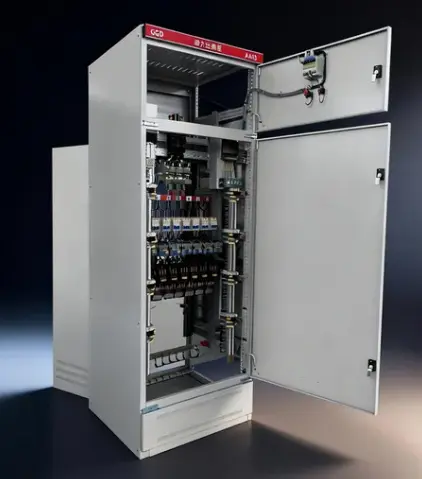

Фиксирана инсталационна философия

За разлика от разпределителната апаратура от изтеглящ се тип, където функционалните модули могат да се изтеглят върху плъзгачи, GGD използва концепция за постоянно фиксиран монтаж:

● Всички първични устройства – въздушни прекъсвачи (ACB), прекъсвачи с формован корпус (MCCB) и изолиращи превключватели – са завинтени директно към твърди монтажни плочи.

● Електрическите връзки между устройствата и шините са твърдо окабелени с помощта на болтови медни връзки или кабелни връзки, а не щепселни контакти.

● Този фиксиран подход елиминира механичната сложност, разходите и поддръжката, свързани с плъзгащите механизми, което го прави идеален за стабилни, дългосрочни инсталации, където позициите на веригата рядко се променят.

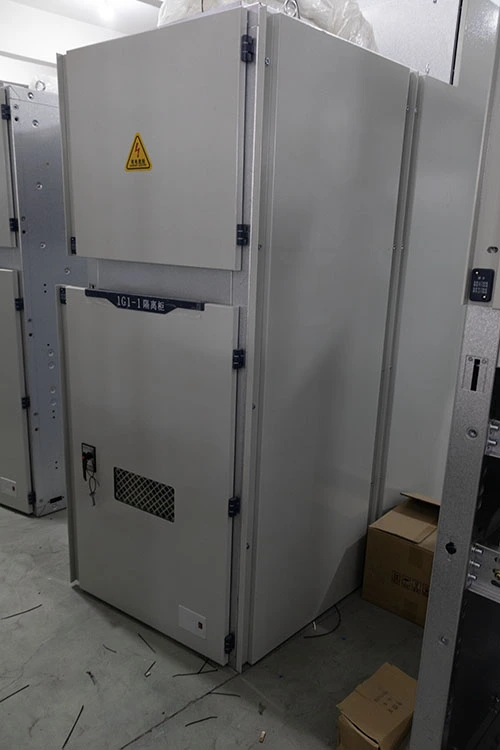

Модулна конструкция на корпуса

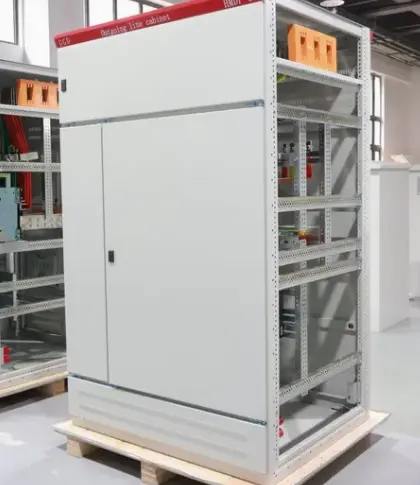

● Корпусът е изграден от стандартизирани модулни кабини, всяка от които споделя една и съща височина и дълбочина:

● Размери на рамката: 2200 мм (В) × 600/800/1000/1200 мм (Ш) × 600/800 мм (Д)

● Всяка кабина е независим заварен стоманен модул, който може да бъде завинтен един до друг, за да образува непрекъснато разпределително табло.

● Кабините се класифицират функционално като входящи (захранващо-приемащи), шинни съединители (шисна връзка) или захранващи (изходящо разпределение) единици.

Предимства на продукта

Предимство 1 – Структурна здравина

Подсилената стоманена рамка 8MF спомага за поддържането на механична стабилност при потвърденото ниво на устойчивост на късо съединение. Номинален пиков ток на издръжливост: 63kA. Рамката на шкафа е проектирана да поддържа специфични за проекта изисквания за устойчивост на късо съединение. Номиналният пиков ток на устойчивост може да бъде конфигуриран според потвърдения електрически проект.

Предимство 2 – Модулно и бързо внедряване

Стандартизирани входящи, съединителни, захранващи шкафове. Същата височина/дълбочина. Бърза конфигурация на проекта чрез подреждане на стандартни единици един до друг. Намалява времето за монтаж на място и сложността на дизайна.

Предимство 3 – Рентабилен жизнен цикъл

Фиксираният монтаж (без механизми за изтегляне) намалява първоначалната цена. Без плъзгачи за чекмеджета, щепселни контакти или сложни блокировки. Минимална поддръжка, конкурентна обща цена на притежание.

Предимство 4 – Оптимизирано управление на топлината

Охлаждане с естествена конвекция: долни жалузи + горна вентилирана капачка на покрива. Създава ефект на комин – горещ въздух се издига навън, хладен въздух навлиза. Без вентилатори, без шум, без допълнителна поддръжка.

Предимство 5 – Опростена поддръжка и работа

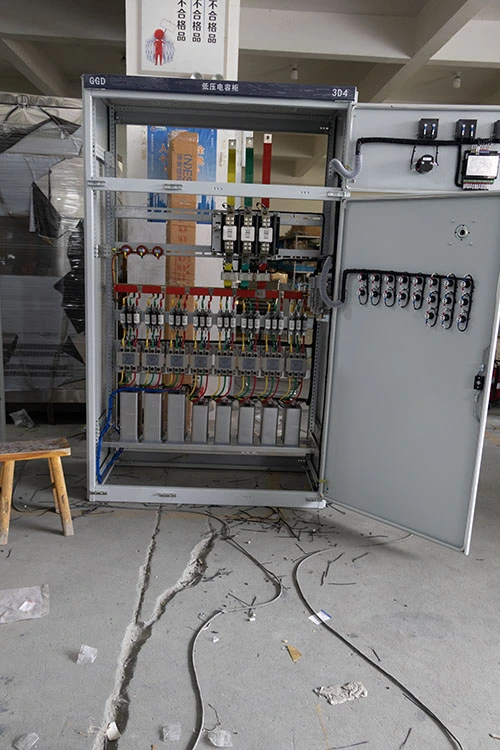

Органи за управление, измервателни уреди, индикатори на предната врата на ергономична височина. Дръжките на прекъсвача са достъпни без отваряне на вратата. Просторно вътрешно разпределение с отделни отделения за шина, прекъсвач, кабели – лесна визуална проверка.

Характеристики на продукта

Характеристика 1: Многослойна система за прахово покритие

Всеки стоманен панел се подлага на петстепенна предварителна обработка (обезмасляване, изплакване, фосфатиране, пасивиране и изсушаване), преди да получи равномерно електростатично епоксидно-полиестерно прахово покритие. Това покритие осигурява превъзходна адхезия и устойчивост на влага, гарантирайкиGGD Модулна разпределителна апаратура за ниско напрежение с фиксиран типзапазва външния си вид и защитата от корозия дори в тропически или индустриални среди с висока влажност.

Характеристика 2: Прозрачни дъгови бариери

Поликарбонатни бариери между главната шина и отделенията на устройството. Осигурява видимо физическо разделение за безопасност на оператора по време на инспекция, като същевременно позволява визуално потвърждение на състоянието на шината.

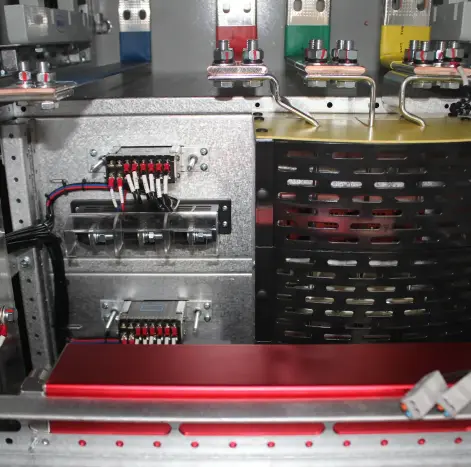

Функция 3: Просторна зона за завършване на кабела

● Голямо долно отделение за кабели с отворена уплътнителна плоча, побираща големи радиуси на огъване на захранващия кабел. Включени са регулируеми кабелни скоби за облекчаване на напрежението върху електрическите връзки.

Характеристика 4: Интегрирана заземителна шина

Непрекъснатата медна заземителна шина минава по цялата монтажна дължина с предварително пробити точки на кутия. Опростява заземяването на място за входящи и изходящи вериги, като гарантира съответствие със заземяването на системата.

Функция 5: Външна дръжка с катинар

Дръжките на главния прекъсвач са монтирани външно, заключващи се в положение ИЗКЛ. Позволява безопасно механично LOTO по време на поддръжка, осигурявайки ясна визуална изолация.

Характеристика 6: Гъвкава конфигурация на шината

Поддържа горен/долен кабелен вход и разпределение 3P4W или 3P5W. Фазови шини, ясно маркирани със стандартно цветово кодиране (жълто, зелено, червено, синьо за неутрален) за минимизиране на грешките при окабеляване.

Приложение на продукта

Модулната комутационна апаратура за ниско напрежение с фиксиран тип GGD е широко разпространена в различни сектори, където надеждното фиксирано разпределение е приоритетно:

● Сградни услуги и инфраструктура: Разпределение на стълбищното осветление във високи жилищни кули, вентилационно захранване на подземни паркинги и общински шкафове за управление на уличното осветление.

● Индустриални спомагателни системи: Захранващи табла за компресорни помещения, захранващи устройства за двигатели за некритичен процес в заводи за цимент и инертни материали и разпределителни табла за фабрични складове.

● Пречистване на вода и отпадъчни води: Захранващи устройства за двигатели на помпени станции за прием на сурова вода и изхвърляне на пречистени отпадъчни води и захранване на оборудване за дозиране на химикали.

● Възобновяема енергия: Комбиниращи панели за променлив ток и разпределителни табла за спомагателно захранване в наземни слънчеви ферми.

● Търговски съоръжения: Синхронизиране на резервни генератори и разпределителни панели в търговски центрове и HVAC захранващи панели за чилър в енергийни станции в университетски кампус.

● Временна и строителна мощност: Временни разпределителни кутии за електрозахранване и захранващи панели за строителни подемници, където фиксираната здрава конструкция предлага по-добра издръжливост от дизайните на по-леки панели.

Опаковка и доставка

Всеки GGD разпределителен шкаф за ниско напрежение е защитен с антикорозионно фолио, подложка от пяна и опаковка от шперплат за износ. Основата на шкафа може да бъде проектирана за работа с мотокари в съответствие с изискванията за доставка.

Опаковка: стреч фолио, влагоустойчива защита и кутия за износ от шперплат

Доставка: FOB Ningbo, CIF основни пристанища или EXW налични

Фиксиране на шкафа: вътрешните компоненти са подсилени преди изпращане

Документи: опаковъчен лист, електрическа схема и доклад от теста са включени

Следпродажбено обслужване

Техническа поддръжка за монтаж и пускане в експлоатация

Поддръжка на диаграма на окабеляване и чертеж на оформление

Ръководство за резервни части за прекъсвачи, измервателни уреди и контролни компоненти

Гаранционни условия според потвърдения договор за поръчка

Често задавани въпроси

Въпрос 1: Каква е разликата между стационарна разпределителна уредба GGD и разтегателна разпределителна уредба GCS/MNS?

GGD използва неподвижно монтирани прекъсвачи и кабелни връзки, докато GCS или MNS използват изтеглящи се чекмеджета. GGD е по-рентабилен за стабилни разпределителни системи, където веригите не се нуждаят от честа подмяна.

Q2: Може ли GGD шкафът да бъде персонализиран според моята едноредова диаграма?

да Lugao може да конфигурира входящи, захранващи, шиносъединителни, измервателни и кондензаторни компенсационни шкафове според вашата електрическа схема и изисквания за марката на компонента.

Q3: Какви марки компоненти могат да се използват?

Обичайните опции включват ABB, Schneider, Siemens, CHINT, Delixi или други специфични за проекта марки, в зависимост от бюджета и техническите изисквания.

В4: Какви документи се предоставят преди изпращане?

Можем да предоставим чертежи на оформление, диаграми на окабеляване, протоколи от рутинни тестове, опаковъчни списъци и снимки на продукти преди изпращане в съответствие с потвърдената поръчка.
