GCS Изтеглящ се панел за ниско напрежение

Панелната разпределителна апаратура за ниско напрежение GCS с изтеглящ се тип е усъвършенствана затворена разпределителна уредба, щателно проектирана за приемане, разпределение и интелигентно управление на двигателя в трифазни AC промишлени системи, работещи при номинални напрежения до 400 V (с номинални стойности на изолация, достигащи 1000 V) и номинални токове на хоризонтална главна шина до 4000 A. Като основен гръбнак на съвременните електроразпределителни центрове за ниско напрежение, тази панелна разпределителна апаратура за ниско напрежение GCS тип Draw-out интегрира изчерпателен набор от първични и вторични компоненти - включително въздушни прекъсвачи (ACB), прекъсвачи с формован корпус (MCCB), контактори, термични релета за претоварване, програмируеми логически контролери (PLC) и многофункционални цифрови измервателни уреди - в стандартизирани, напълно взаимозаменяеми модулни чекмеджета.

Параметър на продукта (спецификация)

По-долу е дадена таблицата с техническите спецификации за стандартно разпределително табло за ниско напрежение на GCS.

Номинална честота 50Hz / 60Hz Приложими стандарти IEC 61439-1/2, GB/T 7251 Инсталиране Вътрешно, стоящо на пода Положение на чекмеджето Свързано, тестово, изключено и извадено Позиции Кабелен вход Горен или долен кабелен вход Материал на шина Мед или алуминий според конфигурацията на проекта Околна температура -5°C до +40°C или специфични за проекта условия Надморска височина ≤2000m стандарт, по-висока надморска височина е налична при потвърждение на проекта.

Функция и приложение на продукта

Въпрос 1: Какви са открояващите се функционални характеристики на тази разпределителна апаратура за ниско напрежение GCS с изтеглящ се панел?

A: Разпределителната апаратура за ниско напрежение GCS с изтеглящ се панел се характеризира с висока взаимозаменяемост и безопасност. Функционалните чекмеджета с еднакъв рейтинг са напълно взаимозаменяеми, елиминирайки грешки в окабеляването по време на аварийни смени. Той също така разполага с прецизен механичен механизъм за блокиране, който стриктно налага последователността "Изключено положение-Тест-Включено", като не позволява на операторите да свързват или изключват вериги под товар. Освен това усъвършенстваният вентилационен дизайн осигурява ефективно разсейване на топлината за вериги с голям ток.

В2: Кои сценарии са най-подходящи за тази разпределителна уредба?

О: Тази комутационна апаратура за ниско напрежение GCS с изтеглящ се панел е идеално подходяща за сектори, изискващи непрекъснато захранване и бързо възстановяване при повреда. Типичните приложения включват нефтохимически рафинерии (за управление на помпи и компресори), широкомащабни производствени предприятия (автоматизирани производствени линии), спомагателни системи за електроцентрали, градски железопътен транспорт и търговски подстанции. Неговият изтеглящ се дизайн го прави предпочитан избор за всяка критична среда, където времето за престой трябва да бъде сведено до минимум.

Подробности за производството

1. Производство на рамката на шкафа – прецизно проектирана структура

Корпусът на разпределителната апаратура GCS с изтеглящ се панел за ниско напрежение на Lugao Power започва с висококачествени студено валцувани стоманени листове, избрани заради тяхната превъзходна плоскост и структурна цялост. Всички стоманени панели се обработват чрез внесени центрове за щанцоване и огъване на револверна глава с ЦПУ, като се постига точност на ъгъла на огъване в рамките на ±0,5° и точност на позицията на отвора в рамките на ±0,1 mm. След формоването рамката преминава през многоетапна повърхностна обработка: обезмасляване, киселинно ецване, фосфатиране и електростатично епоксидно прахово покритие, след което се изпича при 180–200°C, за да се образува твърдо, устойчиво на корозия покритие. Сглобеният шкаф постига защита от IP30 до IP40, като ефективно предпазва вътрешните компоненти от прах, влага и случаен контакт.

2. Система от шини – високопроводима медна сърцевина

Всички главни, вертикални и разклонителни шини са произведени от електролитна мед с чистота 99,95% (клас T2), осигуряваща проводимост ≥ 98% IACS. Повърхностите на шините получават многослойна обработка - или калайдисана, сребърна, или покрита с термосвиваема изолационна обвивка за високо напрежение - за предотвратяване на окисляване и подобряване на разсейването на топлината. Всяка шинна връзка е затегната с калибрирани инструменти за въртящ момент и е маркирана за проследимост, елиминирайки локални горещи точки, които биха могли да компрометират дългосрочната надеждност.

3. Сглобяване на чекмеджето – Процедурата за настройка „Три прохода“.

Всяка изтегляща се функционална единица се подлага на нашата ексклузивна триходова плъзгаща настройка:

1: Водещите релси са ръчно монтирани и регулирани за първоначално подравняване.

2: Чекмеджето се вкарва и изважда при условия на празен ход, за да се провери механичната гладкост и зацепването на резето.

3: При тестване за електрическа непрекъснатост чекмеджето се задейства многократно, докато се наблюдава съпротивлението на първичния и вторичния контакт на щепсела. Само единици, отговарящи на нашия праг за безпроблемна работа, са одобрени.

Тази строга процедура гарантира, че всяко чекмедже се плъзга без усилие и поддържа перфектен електрически контакт в целия му обхват на движение.

4. Конкурентни предимства – по-строги толеранси и превъзходни контакти

В сравнение със стандартните пазарни алтернативи, производствените предимства на Lugao Power са осезаеми и измерими:

Контрол на толеранса на направляващата линия: Ние поддържаме празнината на механизма на чекмеджето на ±0,5 mm (обичайно в индустрията е ≥±1,0 mm). Тази по-строга толерантност предотвратява вибрирането или увисването на чекмеджето по време на работа, като директно елиминира основната първопричина за износване и прегряване на първичния контакт.

Основни съединители със сребърно покритие: Всички щепселни контакти са произведени от медна сплав и завършени със слой сребърно покритие с дебелина ≥6 μm. По-ниското контактно съпротивление на среброто и отличните антиокислителни свойства значително намаляват загубата на мощност в точките на свързване, като подобряват дългосрочната термична стабилност и енергийна ефективност на цялото GCS изтеглящо се табло за ниско напрежение.

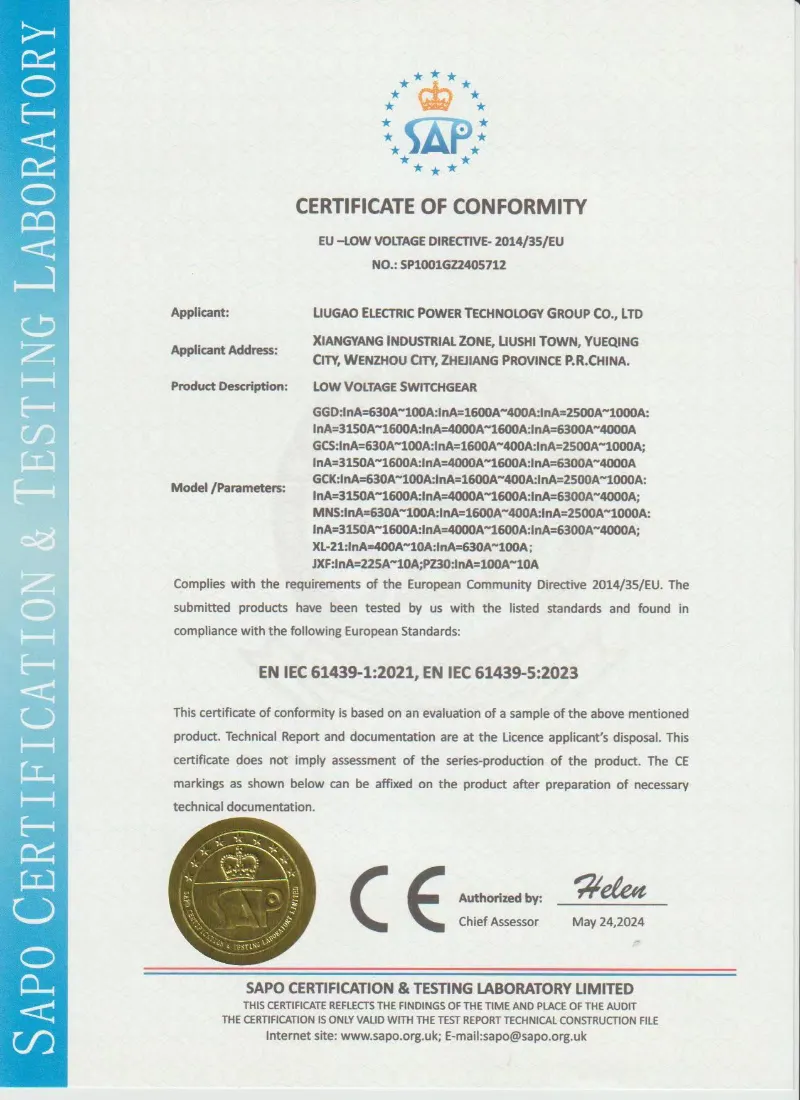

Сертифициране и осигуряване на качеството

Lugao произвежда разпределителна разпределителна апаратура за ниско напрежение GCS в съответствие с техническите изисквания на проекта и приложимите стандарти за разпределителна уредба за ниско напрежение, като IEC 61439-1/2 и GB/T 7251. Рутинни отчети за проверка и изпитване могат да бъдат предоставени преди изпращане съгласно потвърденото техническо споразумение.

• Проектиране и тестване, базирано на IEC 61439-1/2
• Производство и инспекция, базирани на GB/T 7251
• Изпитване за издръжливост на честота на захранване
• Тест за устойчивост на изолация
• Тест за механична работа на чекмеджетата
• Проверка на функцията за блокиране
• Вторично окабеляване и тест за функционална работа
• Проверка на въртящия момент на свързване на шина
• Протокол от рутинен тест преди изпращане
• Снимки от фабрична инспекция са налични при поискване



Опаковане, доставка и следпродажбено обслужване

Опаковка и доставка:

Всяко изтеглящо се разпределително устройство за ниско напрежение GCS първо се обвива с PE фолио, за да отблъсне влагата и праха, след което се затваря в фумигирани, тежки дървени каси, подсилени със стоманени ленти. Ние използваме вакуумно затворени опаковки за чувствителни електронни компоненти и напълно капсуловани защитни ъгли, за да предотвратим повреда при транспортиране. Стандартната доставка е чрез контейнери 20GP/40HQ, като пратките са застраховани от водещи световни морски застрахователи, за да защитите напълно вашата инвестиция.




Следпродажбено обслужване:

Lugao Power Co., Ltd. предоставя цялостна 12-месечна гаранция от датата на пускане в експлоатация (или 18 месеца от датата на доставка, което настъпи първо). Нашата услуга включва 24/7 техническа поддръжка на гореща линия, дистанционно видео напътствие и обслужване на място от сертифицирани инженери, когато е необходимо. В случай на повреда в производителността при нормални работни условия, ние предоставяме ремонт или резервни части безплатно.




Въпроси и отговори на клиенти

В: Разпределителната апаратура за ниско напрежение GCS с изтеглящ се панел съвместима ли е с моята съществуваща шинна система?

О: Да, съвместимостта се спазва стриктно. Ние конфигурираме свързващите щрангови фланци на тази разпределителна апаратура за ниско напрежение GCS с изтеглящ се панел, за да се изравнят перфектно с вашия трансформатор нагоре и надолу по веригата на шинните интерфейси. Моля, предоставете своите чертежи на разпределителната апаратура на място по време на етапа на техническо потвърждение, за да можем да персонализираме точките на свързване.




В: Какво се случва, ако някое чекмедже се повреди по време на работа? Мога ли да го поправя без пълно изключване?

О: Точно бързата смяна на гореща информация е нейното основно предимство. Просто изключвате прекъсвача в това конкретно отделение на „Изключено“, изваждате дефектния модул и плъзгате резервен с идентична оценка. Останалата част от разпределителната апаратура за ниско напрежение GCS с изтеглящ се панел продължава да работи, като възстановява захранването в рамките на минути.




Въпрос: Как предотвратявате инциденти с дъгова светкавица по време на поддръжката на камерата на шината?

A: Безопасността е от първостепенно значение. Отделенията на главните и разклонителните шини са напълно отделени. Инсталираме дъгоустойчиви бариери между камерата на изтеглящия модул и камерата на вертикалната шина. При достъп до секцията на шините всички съседни функционални модули могат да бъдат безопасно заключени с катинар в позиция "Изключено/тест".
