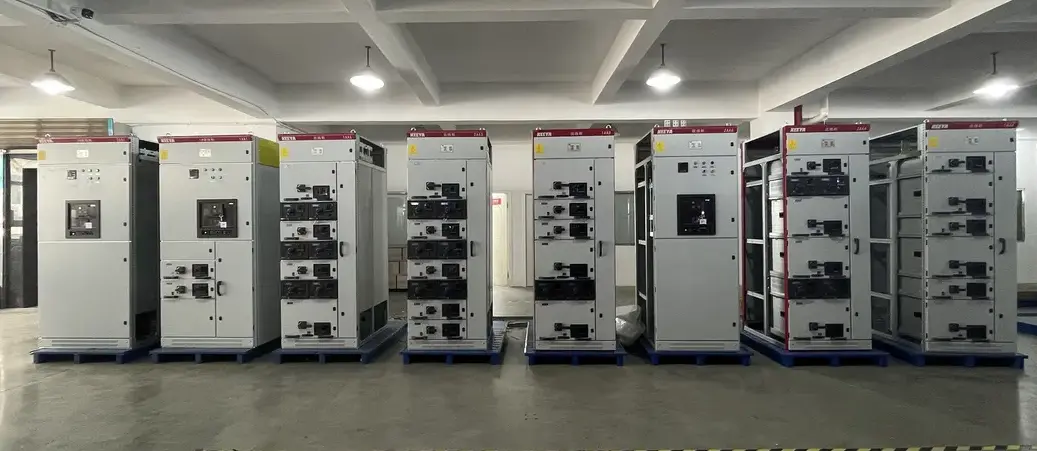

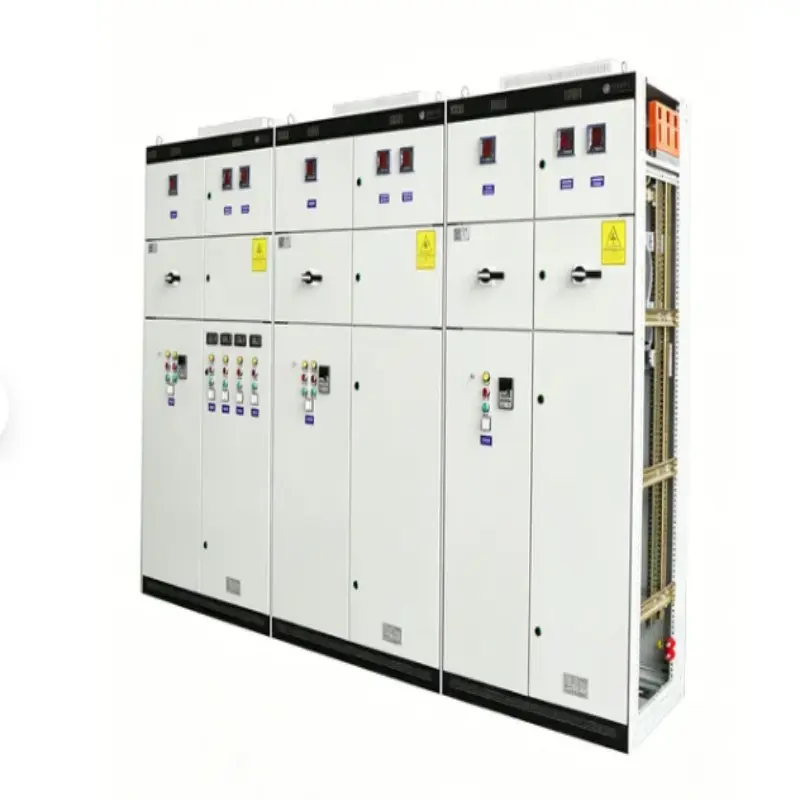

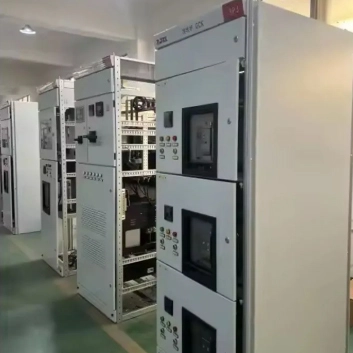

Интелигентно разпределение на мощността Панелно разпределително устройство тип чекмедже

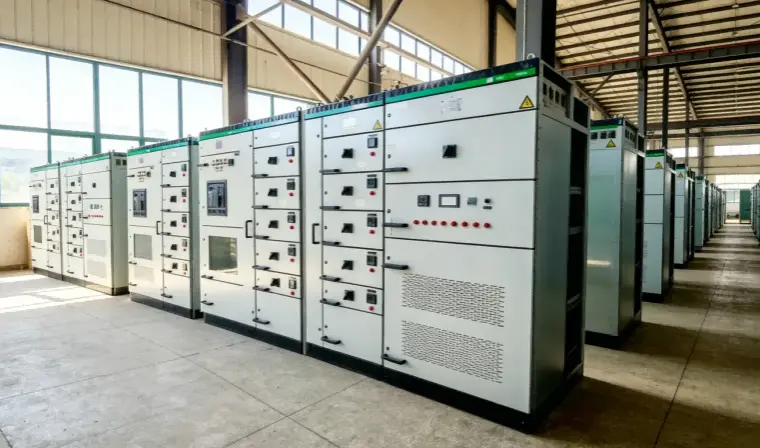

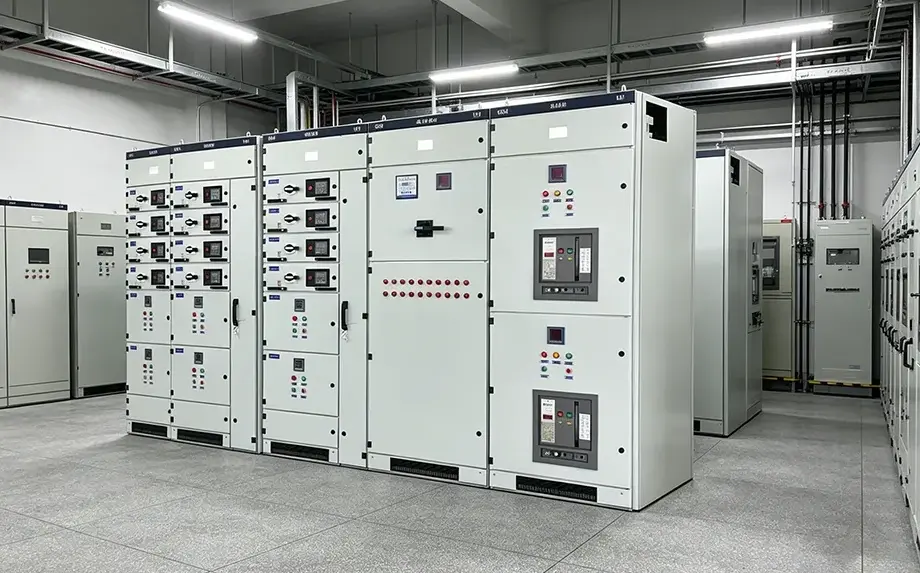

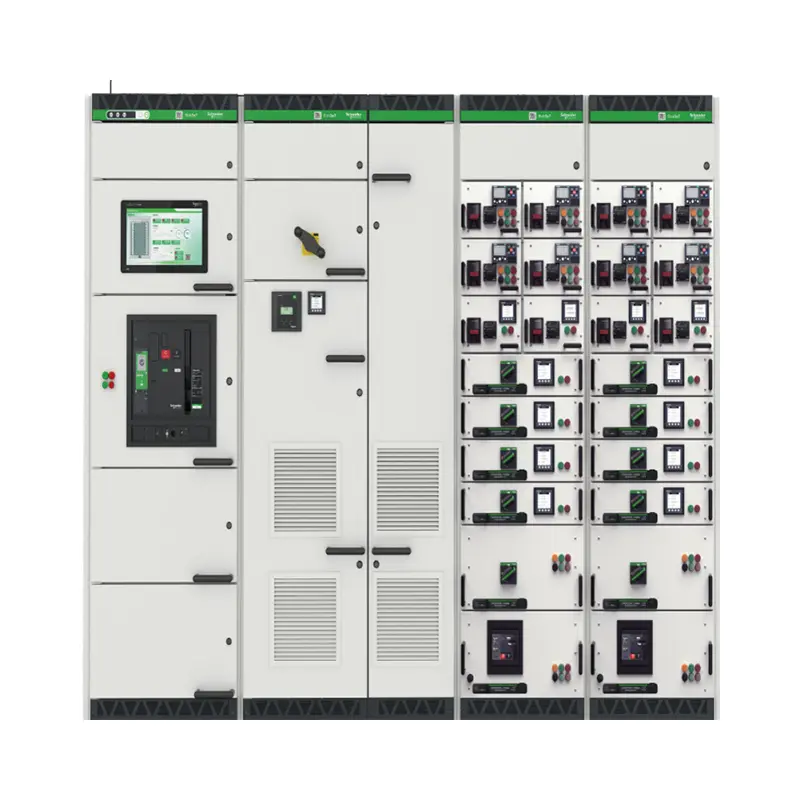

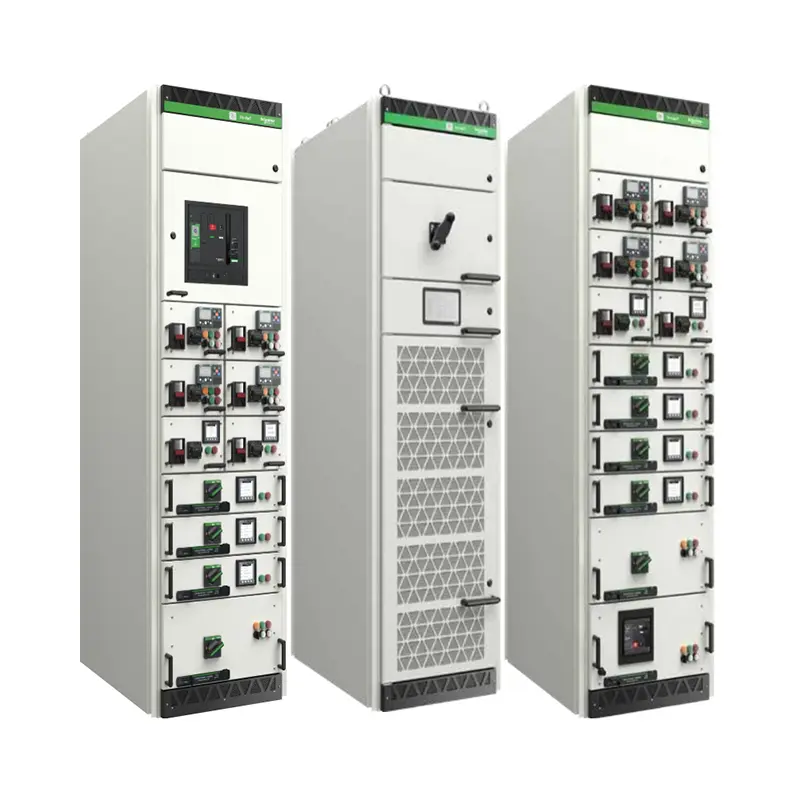

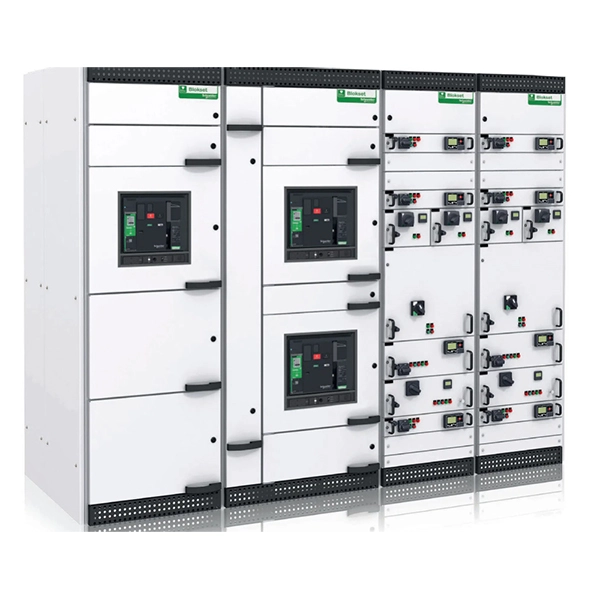

Интелигентното разпределително разпределително устройство тип чекмедже на панел от Lugao Power Co., Ltd. е високоефективен модул за ниско напрежение, който съчетава интелигентна защита, измерване и комуникация. За разлика от традиционните фиксирани панели, тази версия тип чекмедже позволява всяка верига да бъде вмъкната или извадена, без да се изключва цялата система. Във всяко чекмедже има специален прекъсвач, контролер и сензори. „Интелигентната“ способност идва от вградени анализатори за качество на захранването, Modbus TCP/IP или Profibus комуникация и автоматични предупреждения за повреда. TheРазпределителна апаратурае подходящ за AC 690V, 50/60Hz системи, номинален ток до 6300A. Отговаря на стандартите IEC 61439-1/2 и GB/T 7251.

Характеристики на продукта и приложение (с формат на въпроси и отговори)

Този раздел разглежда често срещаните притеснения на купувачите и подчертава инженерните предимства на панелното разпределително устройство с интелигентно разпределение на мощността.

Q1: Как механизмът на чекмеджето подобрява поддръжката?

A: Устройството разполага с трипозиционно чекмедже (свързано/тествано/разединено) с механични блокировки. Можете да замените дефектно чекмедже за по-малко от 60 секунди, без да изключвате съседни вериги. Това е ключово предимство на интелигентното разпределение на мощността с панелно разпределително устройство за критични съоръжения.

Q2: Какви "интелигентни" функции са вградени?

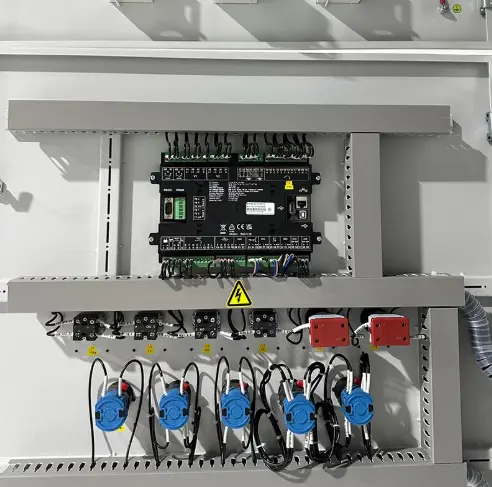

A: Мониторинг на напрежение, ток, фактор на мощността и хармоници в реално време. Автоматична аларма при претоварване, късо съединение или повишаване на температурата. Регистрите с данни могат да се експортират чрез RS485 или Ethernet. Дистанционно управление на изключване/затваряне от централна SCADA система.

Q3: Механизмът на чекмеджето надежден ли е след много поставяния?

A: Да. Всяко чекмедже е тествано за 5000 механични операции и 1000 електрически операции без влошаване на производителността. Контактите са посребрени с пружинен натиск.

В4: Къде може да се инсталира този продукт?

Списък с приложения:

1. Центрове за данни: За излишни захранващи пътища и минимално MTTR (средно време за ремонт).

2. Болници: Критичните вериги за поддържане на живота изискват непрекъснато захранване.

3. Промишлени предприятия: центрове за управление на мотори (MCC) за конвейери, помпи и компресори.

4. Търговски комплекси: Мол осветление и ОВК разпределение.

5. Възобновяема енергия: Слънчева/вятърна интеграция с обратна връзка от интелигентната мрежа.

Параметри на продукта (спецификация)

Подробности за производството (качество и производство)

1. Корпус: 2,0 мм студено валцована стоманена плоча, галванизирана и прахово боядисана (RAL 7035). Устойчивост на корозия >500 часа тест със солен спрей.

2. Механизъм на чекмеджето: Високопрецизни водещи релси със самозаключваща се дръжка. IP20 защита с пръсти вътре в отделенията на чекмеджетата.

3. Система от шини: Правоъгълни медни шини (98% IACS проводимост), напълно изолирани от термосвиваеми ръкави.

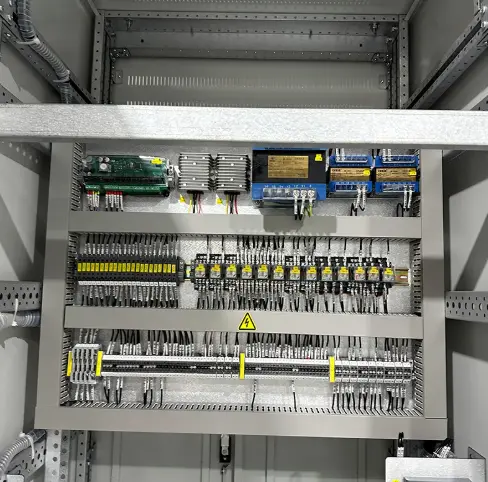

4. Окабеляване: UL1015 или 60245 IEC сертифицирани кабели, етикетирани с двойни номера и цветни кодове.

5. Тестване: Всяка сглобена единица преминава през:

● Издръжливост на диелектрично напрежение (3000V AC за 1 мин.)

● Тест за първично и вторично инжектиране

● Тест за механична работа на чекмеджето

● Тест за повишаване на температурата при пълен номинален ток

Опаковане и доставка

1. Опаковка:

Всяко чекмедже е индивидуално опаковано в антистатично PE фолио. Основният панел е защитен с протектори за ръбове и е закрепен върху фумигирана дървена палета. Всички заграждения са покрити с балонна обвивка и PP тъкан. Външните тела с рейтинг IP54 получават допълнително водоустойчиво ламинирано покритие.

2. Марка за доставка:

● лого на ugao Power, номер на поръчка, тегло, размери и етикет „Чупливи електронни компоненти“.

3. Доставка:

● Време за изработка: 25–35 работни дни след одобрение на чертежа.

● Пристанище: Шанхай / Нингбо.

● Доставка: Морски превоз (FCL или LCL), въздушен транспорт за спешни резервни чекмеджета.

Често задавани въпроси

Въпрос 1: Мога ли да закупя едно чекмедже като резервна част, без да купувам целия панел?

A: Да. Lugao Power Co., Ltd. продава индивидуални интелигентни чекмеджета. Можем да произведем подходящо резервно чекмедже според оригиналния чертеж, етикет на чекмеджето, конфигурация на верига и модел на компонент. Окончателната съвместимост трябва да бъде потвърдена по време на етапа на технически преглед.

Въпрос 2: Интелигентното разпределение на мощността с панелно разпределително устройство поддържа ли дистанционно нулиране след повреда?

О: Да, чрез комуникационния модул. Операторът може дистанционно да прекъсне връзката, да диагностицира повредата и да се свърже отново (ако е разрешено от местните кодове за безопасност). Въпреки това, ръчната проверка все още се препоръчва за прекъсвания на късо съединение.

Q3: Какъв е максималният брой чекмеджета на панел за вашия продукт?

О: За чекмеджета 160A можем да инсталираме до 24 единици в панел с височина 2200 mm. За чекмеджета 630A, максимум 12 броя. Оформлението следва разделяне на формуляр 4b, което означава, че всяко чекмедже е напълно изолирано в собственото си метално отделение.

Q4: Предоставяте ли услуга за инсталиране и пускане в експлоатация?

О: Предоставяме дистанционно видео пускане в експлоатация като стандарт. По избор: въвеждане в експлоатация на място от инженери на Lugao (пътни разходи + дневна ставка, включено удължаване на гаранцията с 1 година).*

Q5: Можете ли да интегрирате прекъсвачи на трети страни като Mitsubishi или LS?

О: Абсолютно. Шасито на чекмеджето е проектирано да приема повечето големи марки: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT и други. Просто посочете модела на прекъсвача, когато купувате.

Следпродажбено обслужване и гаранция

Гаранционен срок: 12 месеца (1 година) от датата на изпращане.

През този период,Lugao Power Co., Ltd.покрива всякакви производствени дефекти, включително механизми за чекмеджета, интелигентни контролери и комуникационни модули. Консумативите (светлини, бушони) са изключени.
