Интелигентна предварително инсталирана трансформаторна подстанция от европейски тип

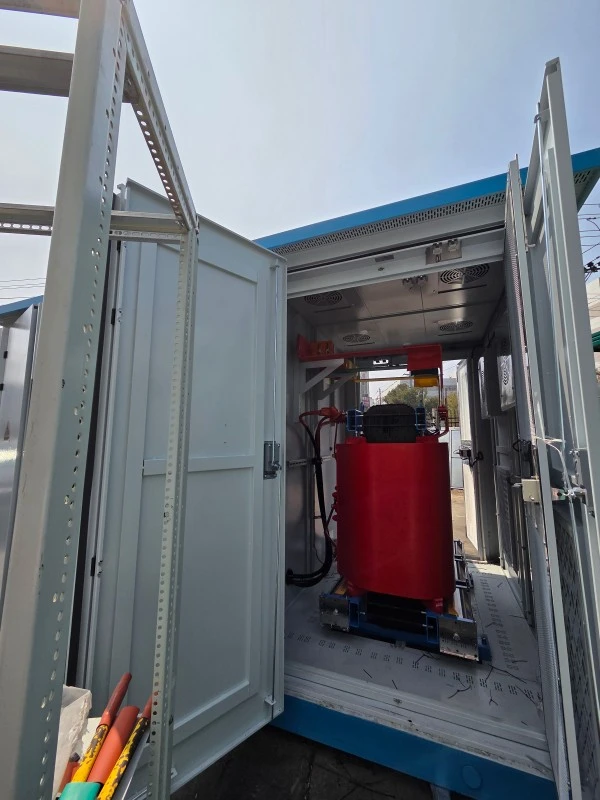

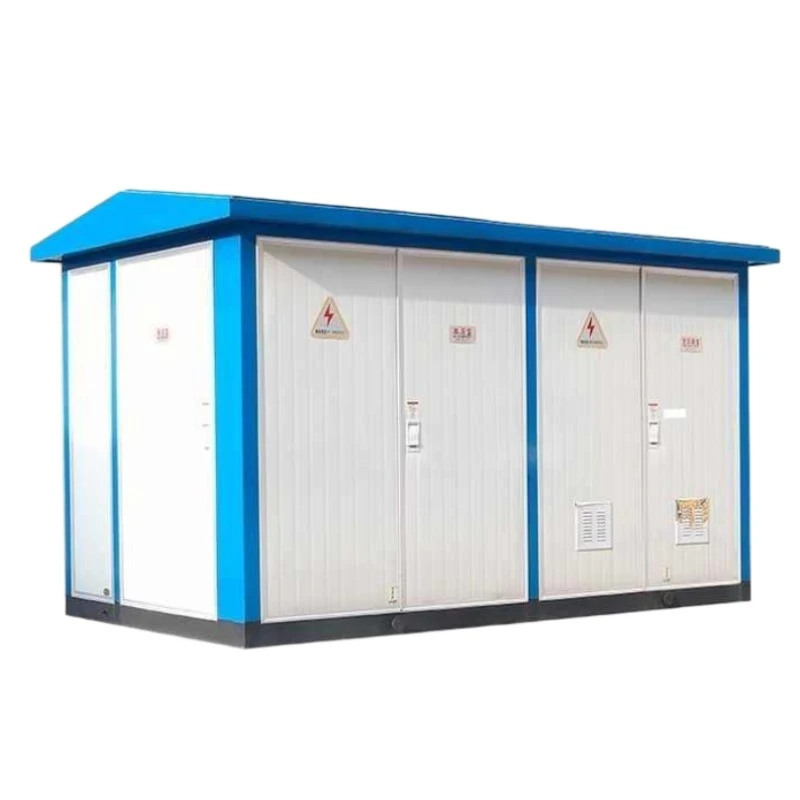

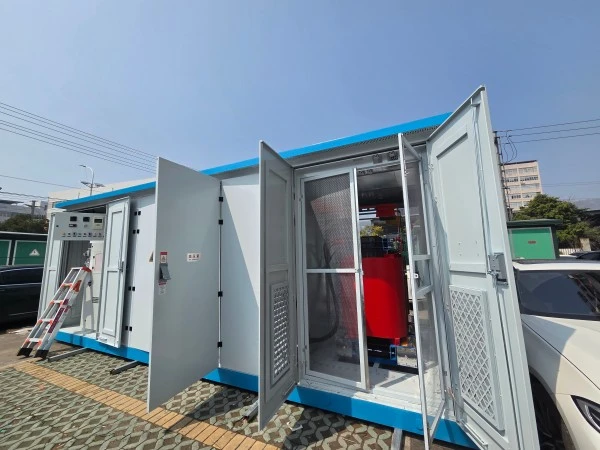

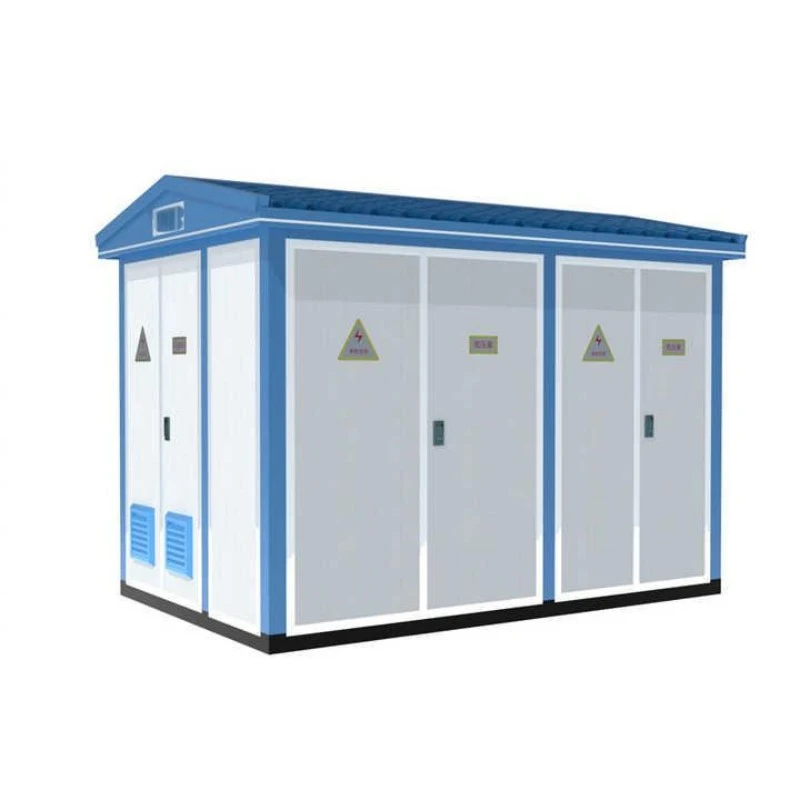

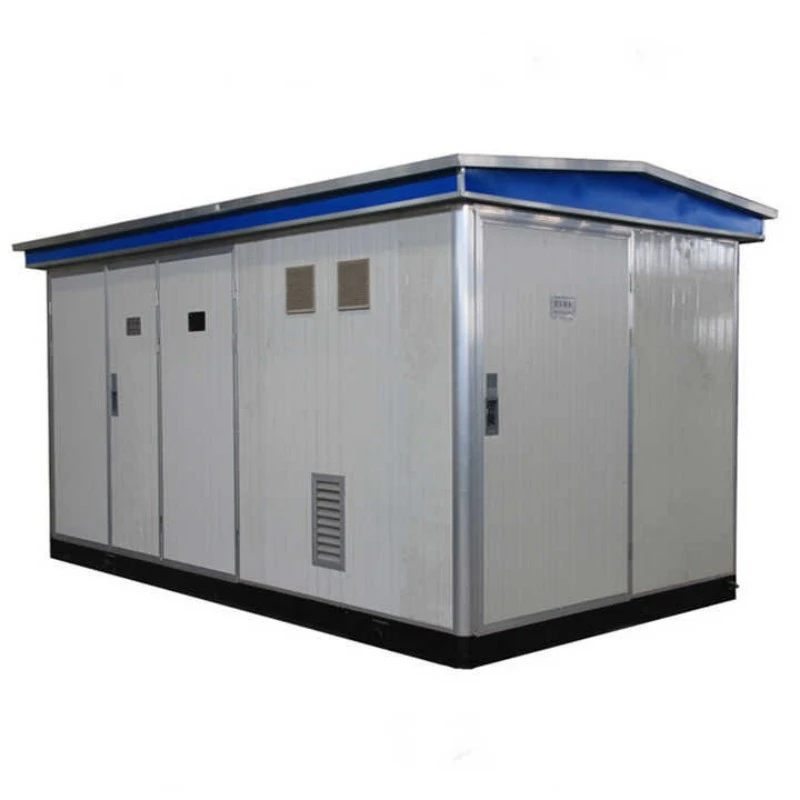

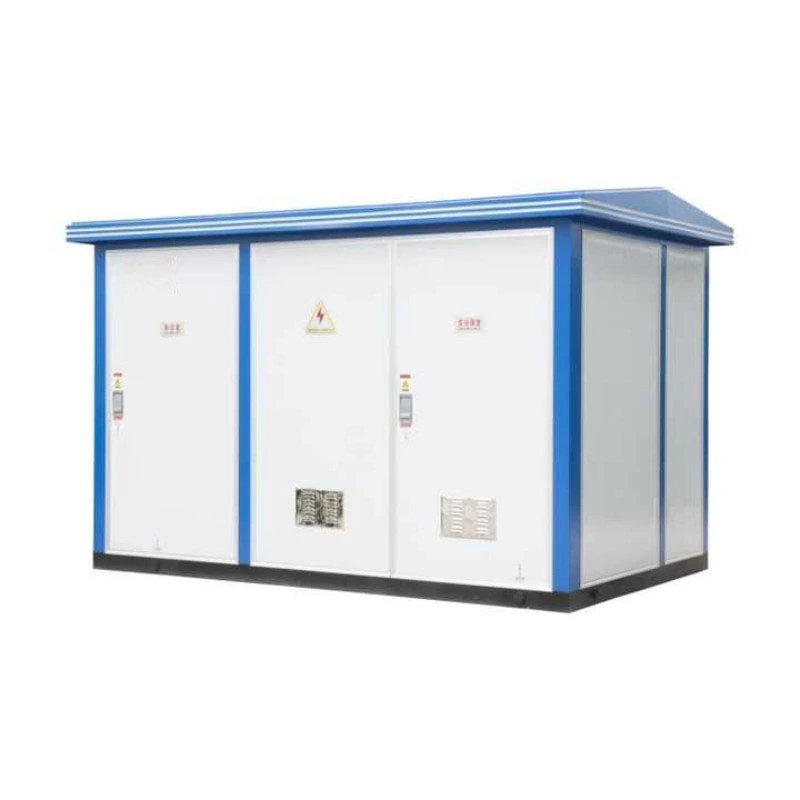

Интелигентната предварително инсталирана трансформаторна подстанция от европейски тип е фабрично сглобен, компактен разпределителен блок, който интегрираКРУ средно напрежение, разпределителен панел за ниско напрежение и маслен или сух трансформатор в единичен затворен корпус. За разлика от традиционните подстанции за гражданско строителство, тази единица в европейски стил е сглобяема, тествана и доставена като готова за инсталиране система.

Какво прави?

Той намалява електричеството със средно напрежение (обикновено 6kV–35kV) до нива с ниско напрежение (400V–690V) за безопасно разпространение в жилищни общности, търговски сгради, фабрики и централи за възобновяема енергия. Интелигентната предварително инсталирана трансформаторна подстанция от европейски тип също поддържа интелигентно наблюдение на натоварването, температурата и качеството на захранването, което позволява дистанционна диагностика на неизправности и автоматични алармени функции. Това го прави идеален избор за интелигентни мрежи и необслужвани абонатни станции.

Предимства на продукта

1. Интелигентно наблюдение и дистанционно управление

Интелигентната предварително инсталирана трансформаторна подстанция от европейски тип се предлага с допълнителен интелигентен терминален модул (ITU), който събира данни в реално време за напрежение, ток, фактор на мощността и температура на маслото. Данните могат да се предават чрез 4G, Ethernet или оптични влакна до централна контролна зала, намалявайки разходите за проверка на място.

2. Компактен отпечатък и бързо разгръщане

Тъй като е предварително сглобена във фабриката, предварително инсталираната трансформаторна подстанция от европейски тип Smart изисква само проста основа на място. Инсталирането отнема 1–2 дни вместо седмици, спестявайки до 60% от строителни работи и заемане на земя.

3. Висока надеждност при тежки условия

Със степен на защита IP54 (или по-висока) за корпуса и трансформаторите, потопени в масло или епоксидна смола вътре, тази подстанция издържа на прах, дъжд, солена мъгла и екстремни температури от -25°C до +40°C, осигурявайки непрекъсната работа в пустини, крайбрежни райони или райони с голяма надморска височина.

4. Енергийна ефективност и ниски загуби

Оборудвана с трансформатори с ниски загуби от серия S11 или S13, интелигентната предварително инсталирана трансформаторна подстанция от европейски тип намалява загубите на празен ход с до 30% в сравнение с конвенционалните единици, като директно намалява сметките за електроенергия и въглеродните емисии за 20-годишен живот.

5. Напълно адаптивен

Предлагаме гъвкави конфигурации: медни или алуминиеви намотки, стъпални превключватели под товар, автоматична корекция на фактора на мощността (APFC) и ограничители на пренапрежение. Независимо дали имате нужда от 200kVA агрегат за вилна зона или 2500kVA модул за индустриален парк, ние можем да персонализираме решението.

Характеристика на продукта

Напълно затворен и устойчив на атмосферни влияния корпус --- Изработен от поцинкована стомана или алуминиева сплав, покрит с антикорозионна боя, подходящ за външен монтаж.

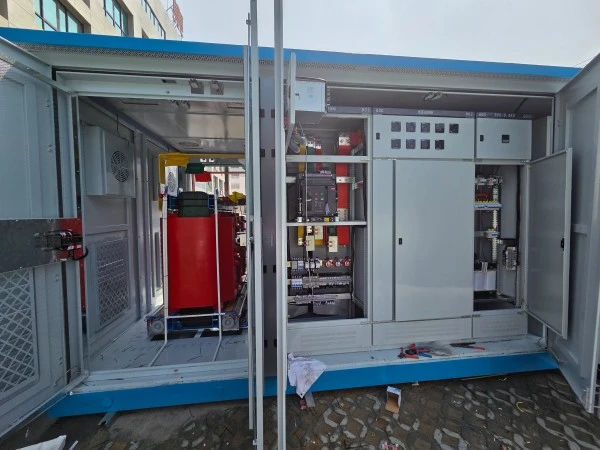

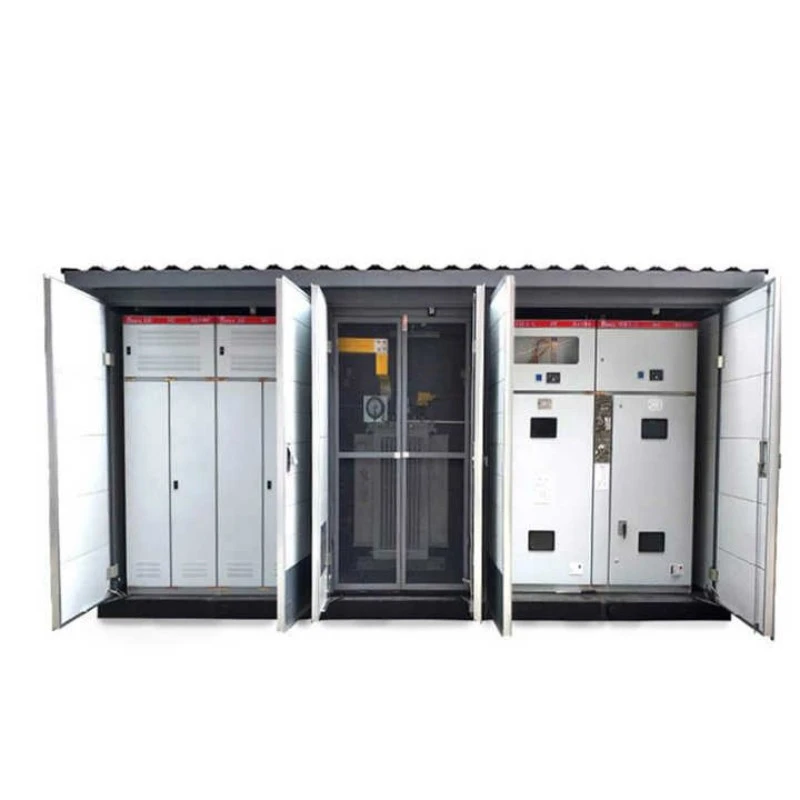

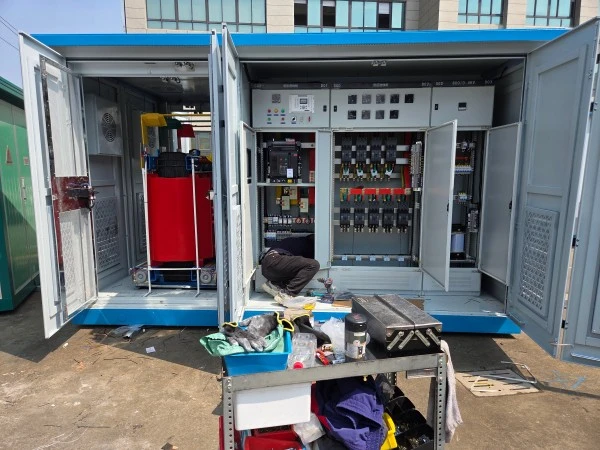

Модулно вътрешно оформление --- Отделни отделения за комутационна апаратура за ВН, трансформатор и разпределение за НН, с механични блокировки, за да се гарантира безопасността на оператора.

Интелигентна система за охлаждане --- Вентилатори с контролирана температура за сухи трансформатори или гофрирани радиаторни панели за потопени в масло единици, автоматично активиращи се, когато температурата надвиши зададената точка.

Дъгова светкавица и защита от претоварване --- Оборудвани с елегазови или вакуумни прекъсвачи, предпазени превключватели и устройства за защита от пренапрежение (SPD), за да отговарят на стандартите IEC 62271-202.

Удобен за потребителя интерфейс --- Локален сензорен дисплей (по избор) показва данни в реално време и записи на грешки, докато отдалеченият достъп чрез приложение за смартфон е наличен за персонала по поддръжката.

Нисък шум при работа --- Ниво на звука ≤55dB(A) за жилищни приложения, постигнато чрез амортизиращи вибрациите стойки и акустични изолационни панели.

Дизайн против кражба и сигурност --- Мощните брави, сензори за врати и опционална интеграция на CCTV правят интелигентната предварително инсталирана трансформаторна подстанция от европейски тип подходяща за отдалечени, необслужвани обекти.

Приложение на продукта

Интелигентната предварително инсталирана трансформаторна подстанция от европейски тип се използва широко в:

Градско електроразпределение

Жилищни комплекси, търговски центрове, хотели и болници, където пространството е ограничено и пожарната безопасност е критична.

Подземните паркинги или покривните инсталации се възползват от неговия компактен, маслозадържащ дизайн.

Проекти за възобновяема енергия

Соларните ферми и вятърните паркове на сушата изискват бързо разгръщане и устойчивост на атмосферни влияния. Тази подстанция се интегрира безпроблемно с PV инвертори и преобразуватели на вятърни турбини.

Инфраструктура и обществени съоръжения

Летища, метростанции, тунели и мостове разчитат на неговата висока надеждност и дистанционно наблюдение, за да осигурят непрекъснато осветление и вентилация.

Промишлени и минни обекти

Фабрики, химически заводи и мини използват интелигентната предварително инсталирана трансформаторна подстанция от европейски тип за изолиране на повреди в мрежата и защита на чувствителни машини.

Временно и аварийно захранване

Строителните площадки, зоните за помощ при бедствия и събитията на открито се възползват от неговия plug-and-play характер и лесно преместване.

Подробности за производството

Корпус и механичен дизайн

Външният корпус на предварително инсталираната трансформаторна подстанция от европейски тип Smart е произведен с помощта на лазерно изрязани, огънати и заварени стоманени плочи. След заваряване целият корпус се подлага на дробеструйна обработка за отстраняване на нагара, последвано от електростатично прахово покритие с минимална дебелина от 80 µm. Това осигурява устойчивост на корозия C5-M (ISO 12944) за крайбрежни или индустриални среди.

Вратите са оборудвани с полиуретанови уплътнения, компресионни резета и подвижни панти. Наклоненият покрив предотвратява събирането на вода, а основните канали включват джобове за мотокари и повдигащи уши за лесно транспортиране.

Ядро и намотки на трансформатор

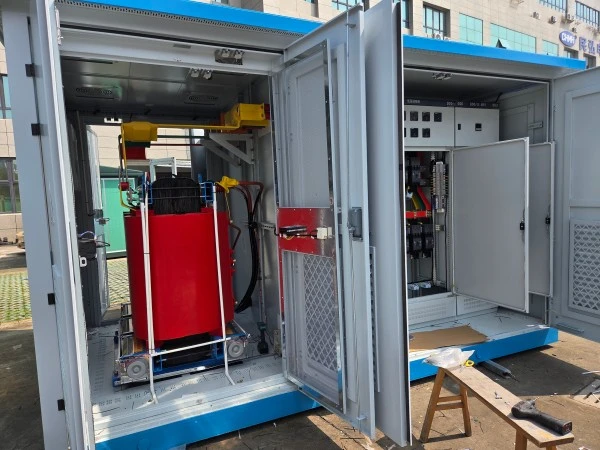

Ние използваме студено валцована силициева стомана с висока пропускливост (0,23 mm или 0,27 mm) със стъпкови съединения, за да намалим тока на празен ход. Намотките са направени от безкислородна мед или алуминиево фолио (за ниско напрежение) и кръгла медна жица (за високо напрежение). За версиите от сух тип, епоксидната смола от клас H е вакуумно отлята, за да се елиминират кухините и да се постигне частичен разряд <10pC. За версиите, потопени в масло, ние използваме минерално масло или естествена естерна течност с гофриран резервоар за абсорбиране на разширението на маслото.

Разпределителна апаратура и шини

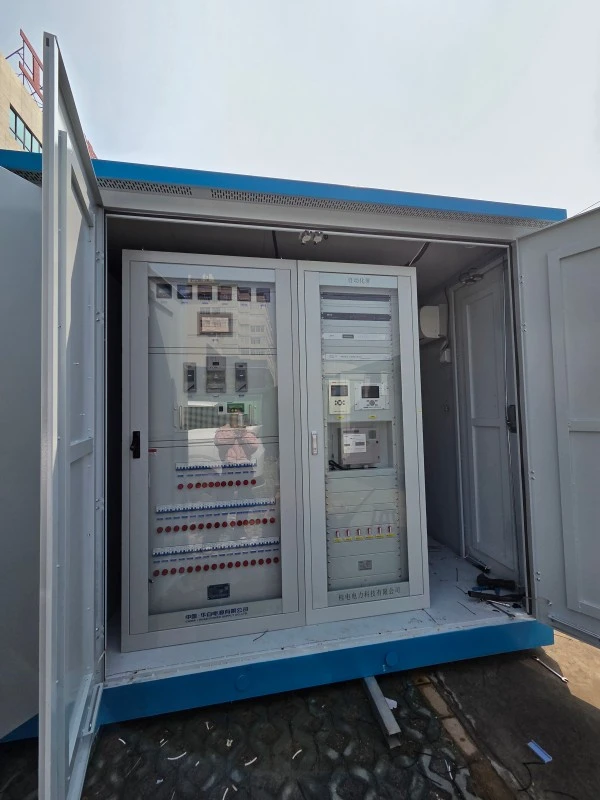

Вътре в интелигентната предварително инсталирана трансформаторна подстанция от европейски тип, отделението за HV съдържа прекъсвач за натоварване или прекъсвач (SF6 или вакуумен тип) с видими прекъсващи контакти. Отделението за НН включва главен прекъсвач с формован корпус (MCCB), захранващи прекъсвачи и шинна система с номинален ток до 4000A. Всички шини са от калайдисана мед с термосвиваема изолация.

Интелигентна система за наблюдение (опция)

Ние интегрираме интелигентно RTU (дистанционно терминално устройство), което измерва трифазни напрежения, токове, активна/реактивна мощност и хармоници до 31-ви ред. Данните се записват на всеки 5 минути и се съхраняват 90 дни. Алармите за пренапрежение, поднапрежение, прегряване и отваряне на врата се изпращат чрез SMS или имейл.

Тестване на качеството

Всяка предварително инсталирана трансформаторна подстанция от европейски тип Smart се подлага на 100% фабрично тестване:

1. Тест за издръжливост на диелектрик (2,5 kV за 1 минута)

2. Динамично изпитване на късо съединение (симулирано)

3. IP54 тест за проникване на вода

4. Тест за повишаване на температурата (8 часа при пълно натоварване)

5. Измерване на частичен разряд (≤10pC за сух тип)

6. Докладите от тестовете се предоставят с всяка пратка, в съответствие със стандартите IEC 62271-202, GB/T 17467 и EN 61330.
