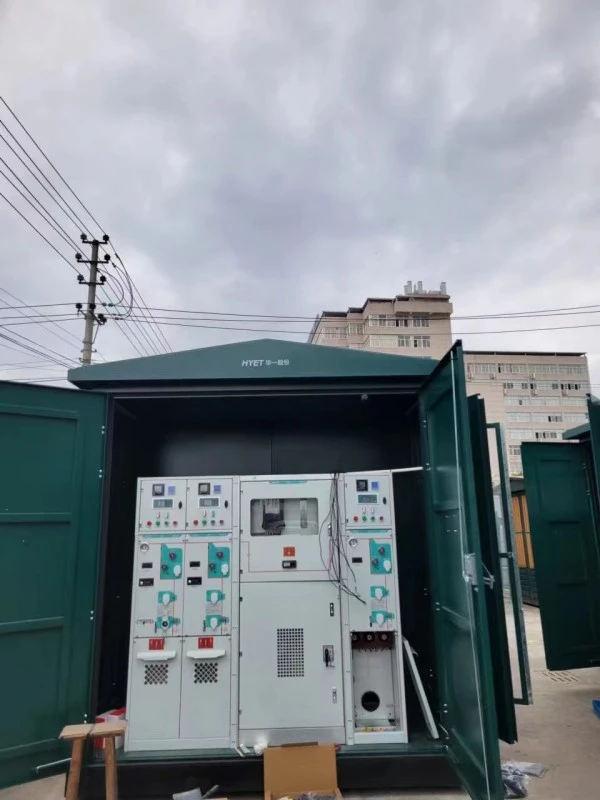

Сглобяема компактна подстанция от европейски тип

Сглобяема компактна подстанция от европейски тип е фабрично сглобена, трикамерна затворена електроразпределителна единица, предназначена да приема, трансформира и разпределя електричество със средно напрежение към товари с ниско напрежение. За разлика от традиционните бетонни подстанции, които изискват седмици строителство на място, този модул пристига готов за свързване.

Какво е?

Сглобяемата компактна подстанция от европейски тип (известна също като aЕвропейска кутия подстанция) се състои от три отделни отделения:

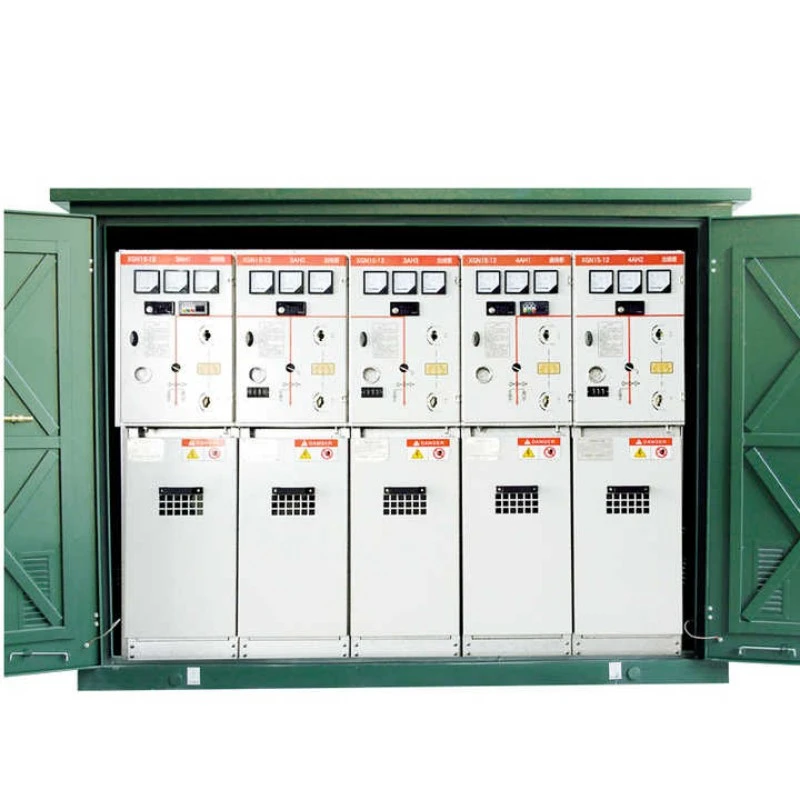

1. Отделение за високо напрежение (HV): Помещава разпределителни уреди, защитни релета и измервателни устройства.

2. Трансформаторно отделение: Съдържа потопен в масло или сух трансформатор.

3. Отделение за ниско напрежение (LV): Съдържа разпределителни табла, прекъсвачи и изходящи захранващи устройства.

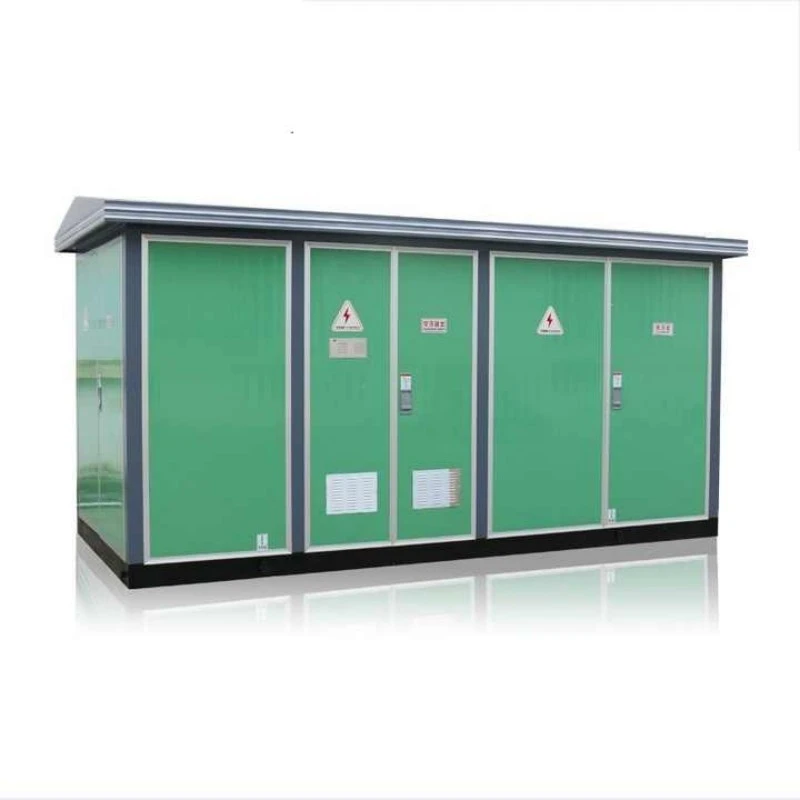

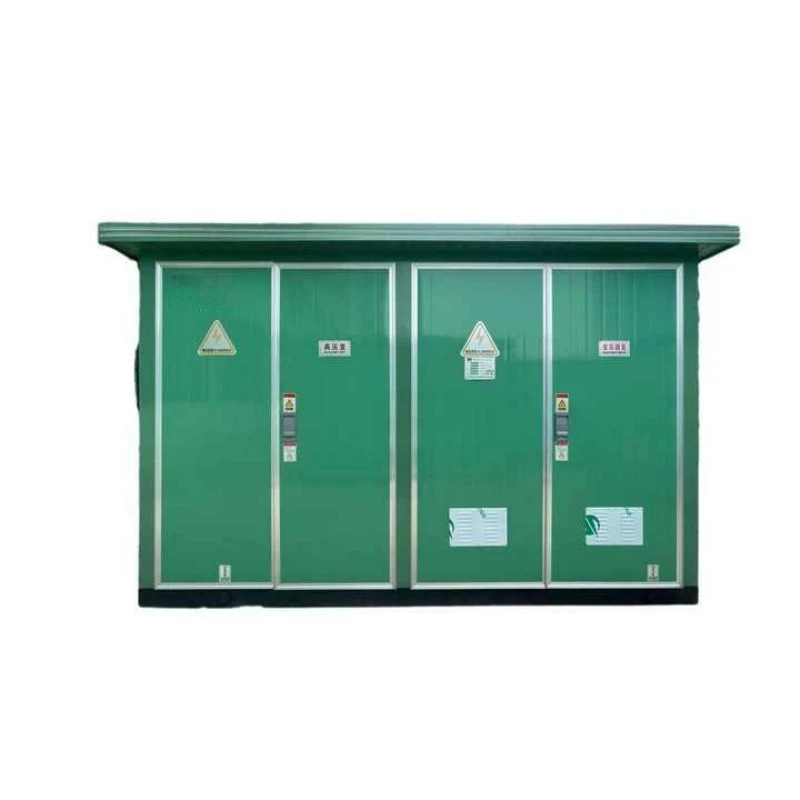

Тези три камери са подредени във форма "I" или "II" в един, устойчив на атмосферни влияния стоманен или композитен корпус. Всяко отделение е физически разделено с метални прегради, за да се предотврати разпространението на повреда.

Какво може да направи?

Това оборудване изпълнява три основни функции:

1. Преобразуване на понижаващо напрежение: Преобразува входящото средно напрежение (6kV, 10kV, 20kV, 35kV) в използваемо ниско напрежение (400V, 230V).

2. Защита и изолация: Автоматично изолира повредените вериги чрез предпазители или прекъсвачи, защитавайки активите надолу по веригата.

3. Управление на натоварването: Разпределя захранването към множество изходящи вериги, позволявайки селективно превключване, измерване и наблюдение.

Тъй като сглобяемата компактна подстанция от европейски тип е предварително окабелена и тествана във фабриката, тя елиминира сложни грешки в окабеляването на място. Той служи като нервен център за окончателно разпределение на енергията в жилищни блокове, фабрики, соларни ферми и станции за зареждане на EV.

Предимства на продукта

Когато изберете сглобяемата компактна подстанция от европейски тип от Lugao Power, вие получавате пет различни конкурентни предимства пред конвенционалните подстанции и алтернативите от американски тип.

Предимство 1: Превъзходна безопасност на персонала

Дизайнът с три отделения е отличителен белег на всяка оригинална сглобяема компактна подстанция от европейски тип. Всяка секция е напълно блокирана с механични и електрически блокировки. Например, вратата НН не може да се отвори, освен ако главният прекъсвач не е ИЗКЛЮЧЕН; HV вратата не може да се отвори, освен ако заземителят не е ЗАТВОРЕН. Тази последователна логика за безопасност предотвратява експозицията на живо отпред, намалявайки драстично рисковете от дъгова светкавица за операторите. Подстанциите от американски тип, за разлика от тях, често имат открити части под напрежение по време на смяна на предпазител.

Предимство 2: Възможност за непрекъснато захранване

За разлика от устройствата от американски тип, където подмяната на предпазител изисква изключване на целия трансформатор, нашата сглобяема компактна подстанция от европейски тип позволява независима поддръжка. Можете да отворите отделението за НН за отчитане на измервателния уред, докато страната ВН остава под напрежение. По-усъвършенстваните версии могат да поемат RMU (Ring Main Unit) с превключване на веригата, което позволява конфигурация "два входа, два изхода", която поддържа захранването на клиентите надолу по веригата дори при повреди нагоре по веригата. Това го прави незаменим за болници и центрове за данни.

Предимство 3: Отлично управление на топлината

Всяко трансформаторно отделение разполага с принудителна вентилация (автоматични вентилатори с термостатно управление) плюс жалузи с естествена конвекция. Физическото разделяне означава, че топлината, генерирана от трансформатора, не засяга чувствителните електронни релета в HV отделението. Нашите тестове показват, че вътрешната температура остава с 15–20°C по-ниска от несегментираните дизайни по време на летни пикови натоварвания, което директно удължава живота на изолацията.

Предимство 4: Изключителна адаптивност към околната среда

Изграден до минимум IP54 (прахоустойчив и защитен срещу водни струи), корпусът издържа на солени пръски, пясъчни бури и силен дъжд. 40 mm въздушна междина плюс нагреватели против конденз предотвратяват вътрешната влага. Работен диапазон: -40°C до +55°C. Тази здравина е причината сглобяемата компактна подстанция от европейски тип да е изборът по подразбиране за крайбрежни вятърни паркове и пустинни соларни проекти.

Предимство 5: По-ниска обща цена на притежание (TCO)

Първоначалната покупна цена може да бъде с 15–20% по-висока от сравнима единица от американски тип, но TCO за 20 години е с 30% по-ниска. защо Устройствата от европейски тип имат сменяеми, модулни компоненти (сменяте само дефектен предпазител, а не цялата шина). Картерите за задържане на масло предотвратяват замърсяването на почвата. Минималните строителни работи (само плоска бетонна подложка) в сравнение с изграждането на бетонна стая спестяват $5 000 – $10 000 на единица труд за монтаж.

Характеристики на продукта

По-долу са специфичните инженерни характеристики на нашата сглобяема компактна подстанция от европейски тип:

Подробности за производството

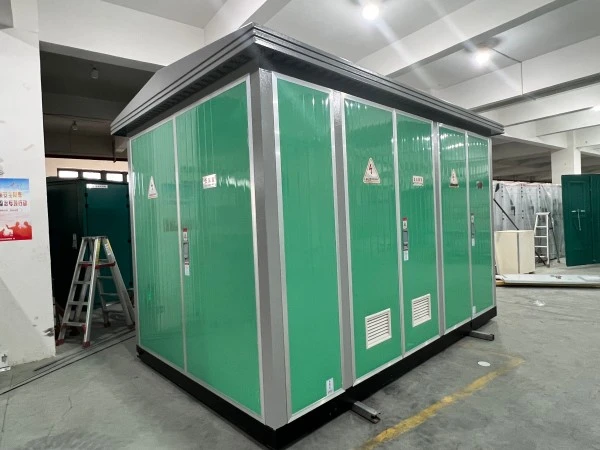

Lugao Power произвежда всяка сглобяема компактна подстанция от европейски тип в нашата сертифицирана по ISO 9001 фабрика с площ от 25 000 m². По-долу са ключови подробности за производството, които отличават нашето качество.

Избор на материал

Стомана: Внесена поцинкована стомана DX51D+Z275, срязана и огъната на CNC револверна щанца (толеранс ±0,2 mm).

GRP (подсилен със стъкло полиестер): Предлага се за крайбрежни поръчки – нулева корозия, но по-висока цена. Клас на огнеустойчивост VO (UL94).

Ядро на трансформатора: аморфен метал или силиконова стомана CRGO (клас M5, дебелина 0,23 mm). Загубите на празен ход са намалени със 70% в сравнение със стандартната стомана.

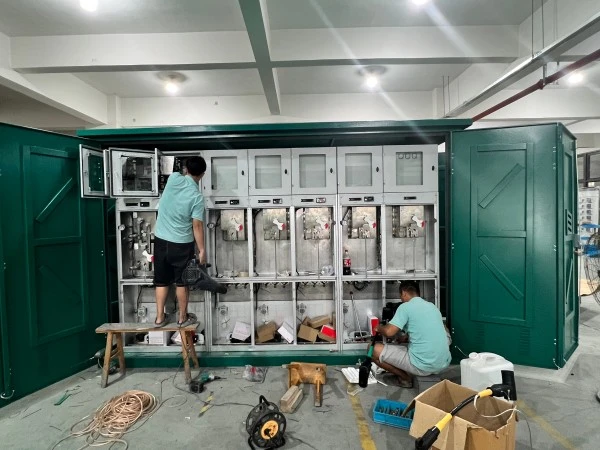

Процес на сглобяване

Производство на отделение: Отделни приспособления за заваряване за HV, Transformer и LV секции. Всяко отделение е тествано за теч със сапунен разтвор (за задържане на масло).

Боядисване: Предварителна обработка (обезмасляване, фосфатиране) → Епоксиден грунд (80 μm) → Полиестерно покритие (70 μm). Тест със солен спрей: 720 часа без пълзене.

Вътрешно окабеляване: медни кабели без съдържание на халогени, 90°C, гофрирани с шестостенни матрици (тест за издърпване >200N). Всички клеми, етикетирани с термосвиваеми маркери.

Монтаж на трансформатор: Маслените трансформатори се подлагат на вакуумно сушене (остатъчна влага <0,5%). Сухите трансформатори се импрегнират два пъти под вакуумно налягане (VPI).

Проверки за контрол на качеството

1. Диелектричен тест: 28kV/1min за HV страна; 3kV/1min за страна НН.

2. Топлинна работа: пълно натоварване при 40°C околна среда за 8 часа; повишаване на температурата, наблюдавано от 12 сензора PT100.

3. IP тест: Прахова камера за 8 часа, последвана от тест с водна струя (12,5 mm дюза при 100 литра/мин).

4. Тест за функционално блокиране: 50 цикъла отваряне-затваряне на всеки ключ.

Опции за персонализиране

1. Цвят: RAL 7035 (светло сив) стандарт; всеки RAL код при поискване (+15 дни време за изпълнение).

2. Кабелен вход: Отдолу (през цокъла) или отстрани (плочи с уплътнения).

3. Интелигентни функции: Дистанционно наблюдение с IoT (ток, напрежение, температура, състояние на вратата) чрез 4G/WiFi.

Опаковка, доставка, гаранция

Опаковане и доставка

Всяка сглобяема компактна подстанция от европейски тип се повдига с помощта на четири вградени уши за повдигане (тествани до 2 × бруто тегло). Процедура на опаковане:

● Вътрешност: Опаковки със силикагел сушител (2 кг), поставени във всяко отделение, за да абсорбират транзитната влага.

● Кабелни входове: Запечатани с пластмасови капачки и самовулканизираща се лента.

● Външна част: Опакована с разтегателен слой VCI (Инхибитор на корозията на парите) филм, след което покрита със здрав водоустойчив брезент.

● Щайга: Закрепена с болтове към стоманена плъзгача за транспортиране (височина 1200 мм за джобовете на мотокара). Ъглови протектори и ленти за каишки.

Време за доставка: 25 работни дни за стандартен модул 630kVA; 35 дни за персонализирани поръчки (включително интелигентно измерване).

Гаранция и следпродажбено обслужване

Гаранционен срок: 12 месеца от датата на въвеждане в експлоатация или 14 месеца от изпращането (което от двете настъпи първо).

Покритие: Всички производствени дефекти в материалите или изработката. Не покрива щети от мълния, наводнение, претоварване извън табелката или неразрешени модификации.
