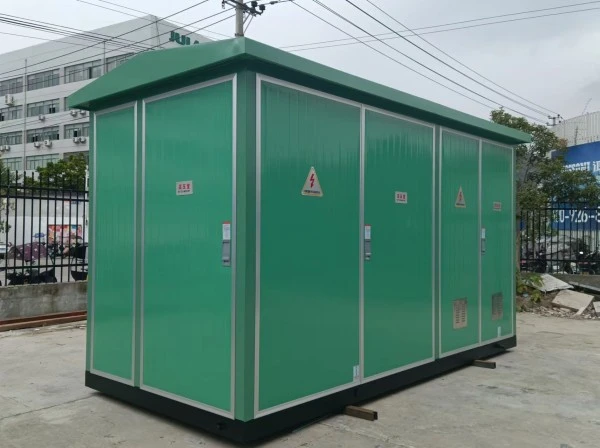

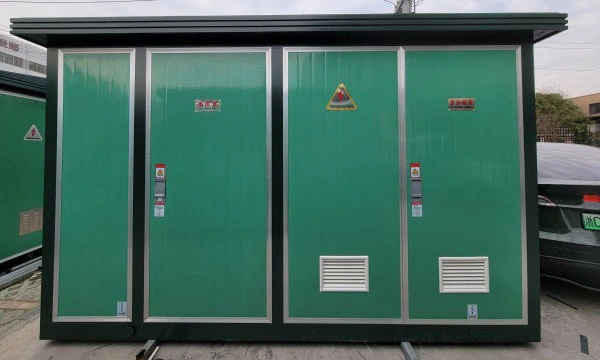

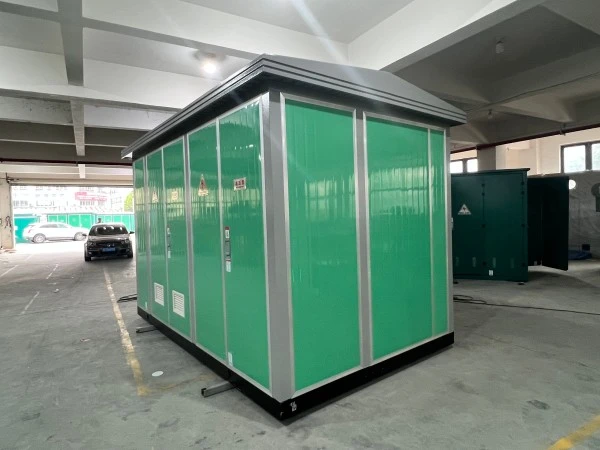

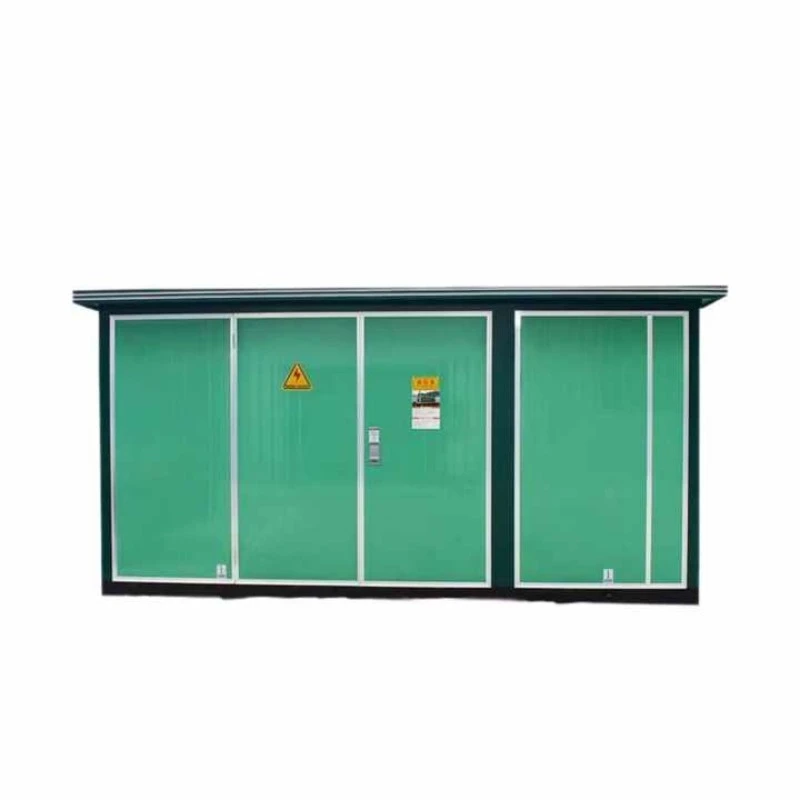

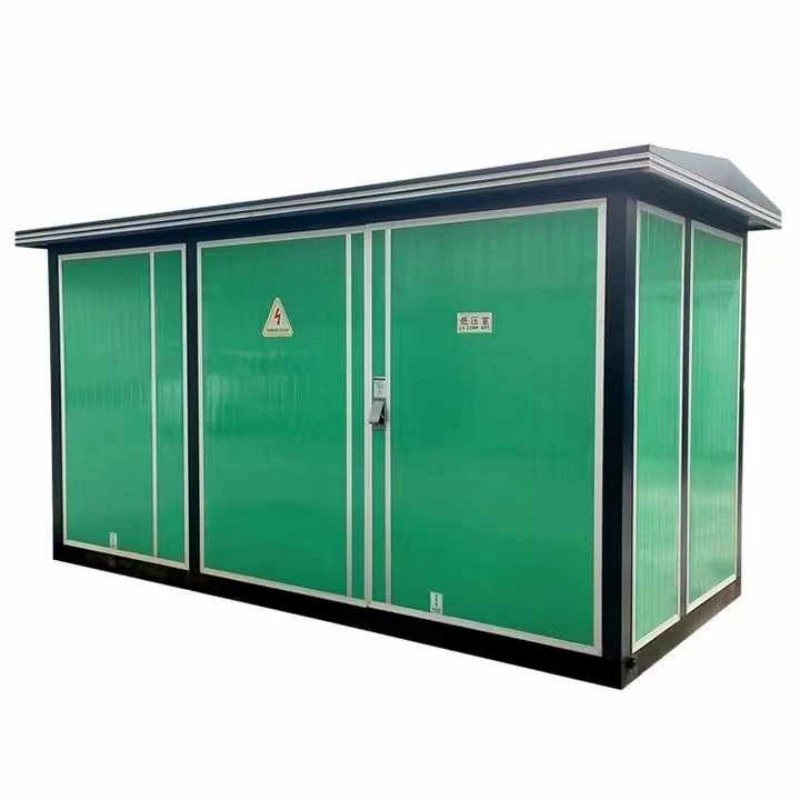

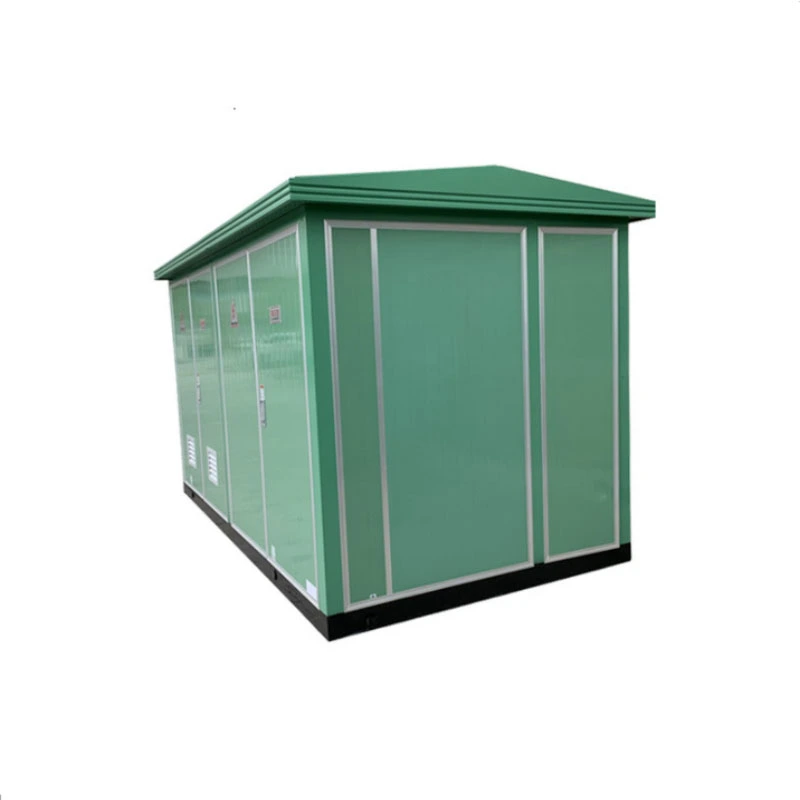

Европейски тип подстанция за вятърна енергия

Пакетираната подстанция за вятърна енергия от европейски тип е фабрично сглобен, компактен блок за преобразуване на енергия, специално проектиран да събира електричество със средно напрежение от една или няколко вятърни турбини, да го понижава (или повишава) до нива, съвместими с мрежата, и да защитава както турбината, така и комуналната мрежа от електрически повреди.

За разлика от обикновените кутийни подстанции, това устройство е специално създадено за уникалните изисквания на вятърното производство:

● Висока устойчивост на вибрации: Подсилени вътрешни шини и хардуер против разхлабване.

● Възможност за широко колебание на напрежението: Справя се с колебанията на изхода от 400 V (терминал на турбина) до 35 kV (събирателна мрежа).

● Готово за отдалечено наблюдение: Интегрирани SCADA портове за контролни стаи на турбини.

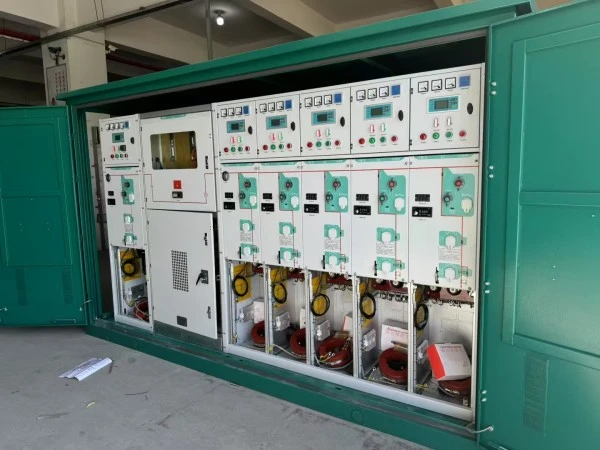

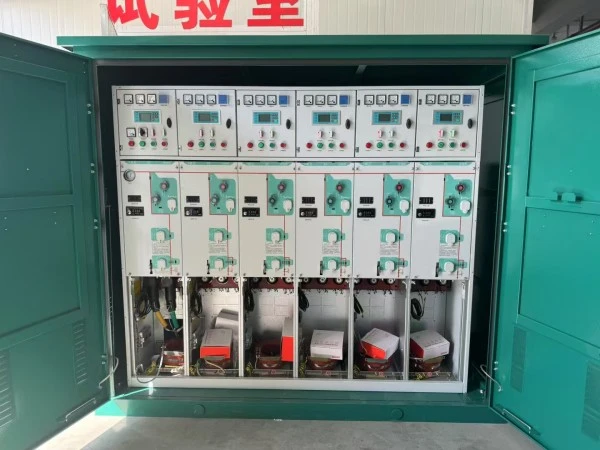

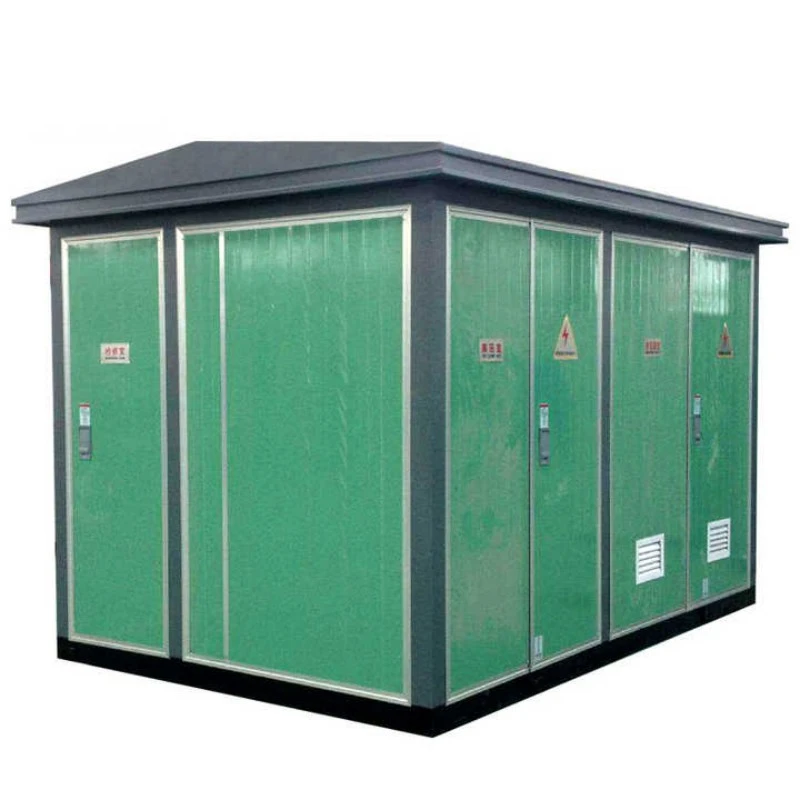

Физически подстанцията Wind power Packaged European type поддържа класическата европейска архитектура с три отделения (HV страна, трансформатор, страна LV), но добавя специфични за вятъра функции: специално реле за защита на интерфейса, терминали за хармонично филтриране и устойчив на атмосферни влияния корпус, оценен за крайбрежни солен спрей.

Какво може да направи?

Основна функция: Действа като електрически интерфейс между генератор на вятърна турбина и колекторна мрежа за средно напрежение.

Четири основни работни места:

1. Трансформация на напрежението:Преобразува изходното напрежение на турбината (обикновено 690 V) в напрежение на събирателната мрежа (10 kV–35 kV) с помощта на повишаващ трансформатор, разположен вътре в модула.

2. Изолиране на повреда:Автоматично изключва турбината, ако параметрите на мрежата (напрежение, честота) излизат извън допустимите граници, защитавайки и двата актива.

3. Кондициониране на качеството на електроенергията:Осигурява заземяване, ограничители на пренапрежение и филтриращи точки за смекчаване на хармоници, генерирани от задвижвания с променлива честота вътре в турбината.

4. Измерване и мониторинг на енергия:Съхранява CT и PTs от комунални услуги за измерване на преференциални тарифи и дистанционно проследяване на производителността.

Тъй като опакованата подстанция за вятърна енергия от европейски тип пристига напълно предварително окабелена и тествана, разработчиците на вятърни паркове избягват месеци електрическо сглобяване на място. Един блок обслужва или една голяма турбина (2MW–6MW) или малък клъстер от по-малки турбини в конфигурация "верижна верига".

Параметър на продукта

По-долу са дадени стандартните технически спецификации за пакетирана подстанция за вятърна енергия от европейски тип от Lugao Power. Персонализирани оценки са налични при поискване.

Функция и приложение на продукта

Въпрос 1: Какво прави опакованата от вятърна енергия европейска подстанция различна от стандартната европейска подстанция?

О: Три специфични за вятъра функции. Първо, трансформаторът във ветроенергийната пакетирана подстанция от европейски тип е проектиран за двупосочен поток на енергия и чести колебания на напрежението – турбините се увеличават и намаляват постоянно. Второ, отделението за НН включва специално реле за защита на мрежовия интерфейс, което се задейства в рамките на 100 ms, ако мрежовото напрежение или честотата се променят, както се изисква от стандартите за взаимно свързване на комуналните услуги (напр. IEEE 1547, IEC 61727). Трето, целият корпус използва антивибрационни стойки на всички електрически контакти; стандартните единици биха видели разхлабване на винта след шест месеца в близост до турбина.

Въпрос 2: Как този уред се справя с удари от мълния, често срещани в открити вятърни паркове?

О: Всяка подстанция от европейски тип за вятърна енергия е оборудвана с отводители от тип 1+2 от двете страни на ВН и НН (капацитет на разреждане 25 kA на стълб). Освен това резервоарът на трансформатора има накрайник за директно заземяване, оразмерен за 120 mm² меден кабел. В нашия фабричен тест ние симулираме 10/350 μs импулси на мълния до 100 kA без вътрешен пламък.

Q3: Може ли тази подстанция да се използва както за вятърна енергия на сушата, така и за офшорна?

О: На сушата - абсолютно. For offshore, we offer an upgraded version called the "Offshore Package." The standard Wind power Packaged European type Substation has IP54 rating, suitable for onshore coastal zones. За офшорни съоръжения (на турбинна платформа или основа на кожуха) ние надграждаме до IP66, използваме морско покритие C5-M (с дебелина над 400 μm) и заменяме всички стандартни стоманени болтове с неръждаема стомана 316L. The transformer oil is replaced with natural ester (biodegradable) to meet environmental regulations.

Q4: Кои са най-честите сценарии за приложение на това устройство?

О: Четири основни приложения:

Подробности за производството

Как Lugao Power изгражда по-добра подстанция за вятърна енергия от европейски тип

Детайл 1: Антивибрационен инженеринг

Повечето аварии на подстанции във вятърни паркове се дължат на разхлабени връзки от постоянно трептене на турбината (0,5–2 Hz). Нашето решение: всяка шинна връзка използва дискови пружини Belleville под главата на болта, поддържайки силата на затягане дори когато компонентите вибрират. Клемните блокове са тип клемна скоба (не винтова скоба). Вътрешните кабелни връзки са заменени със заключващи ленти от неръждаема стомана. Резултат: след 5000 часа симулирана вибрация (2g, 5–200Hz размах), задържането на въртящия момент остава >90% от първоначалната стойност.

Детайл 2: Проектиране на трансформатор за работен цикъл на вятъра

Стандартните разпределителни трансформатори виждат постоянни натоварвания. Вятърните трансформатори виждат бързи колебания от 0% до 110% за по-малко от 10 секунди. НашитеВятърна енергия Опакована подстанция от европейски типизползва сърцевина с висока якост на късо съединение с аксиално затягащо налягане от 4,5 MPa (срещу индустриален стандарт 2,5 MPa). Намотките са непрекъснато транспонирани проводници (CTC), а не множество успоредни нишки, което елиминира загубите на циркулиращ ток по време на небалансирани товари. Ние също така добавяме оптични сензори за температура, вградени директно в намотката LV - не само горни маслени термометри - даващи данни за гореща точка в реално време на контролера на турбината.

Детайл 3: Защита от корозия извън боята

Вятърните паркове се намират в среди от клас C3 (вътрешни) до C5-M (офшорни). Стандартното прахово покритие се проваля при срязани ръбове. Нашият процес:

1. Запечатване на ръбове: Всеки лазерно изрязан ръб получава капка епоксиден уплътнител за ръбове преди боядисване.

2. Богат на цинк грунд: 80 μm епоксиден грунд с 95% цинков прах (жертвена защита).

3. Междинно покритие: 100 μm епоксидна смола с висока плътност.

4. Покритие: 80 μm полиуретан (RAL 7035 светло сиво или по поръчка).

Обща DFT (дебелина на сухия филм) = минимум 260 μm. Солен спрей, тестван до 1500 часа без пълзене (ASTM B117).

Нашето предимство спрямо конкурентите

Защо да изберете Lugao Power за вятърни подстанции?

10+ години производство на енергийно оборудване

Специализиран инженерен екип за трансформатори и комутационни апарати за средно напрежение

Решения за подстанции за вятърна енергия от 1MVA до 8MVA

Фабрично тестване преди изпращане

Персонализирани проекти за наземни и крайбрежни вятърни проекти

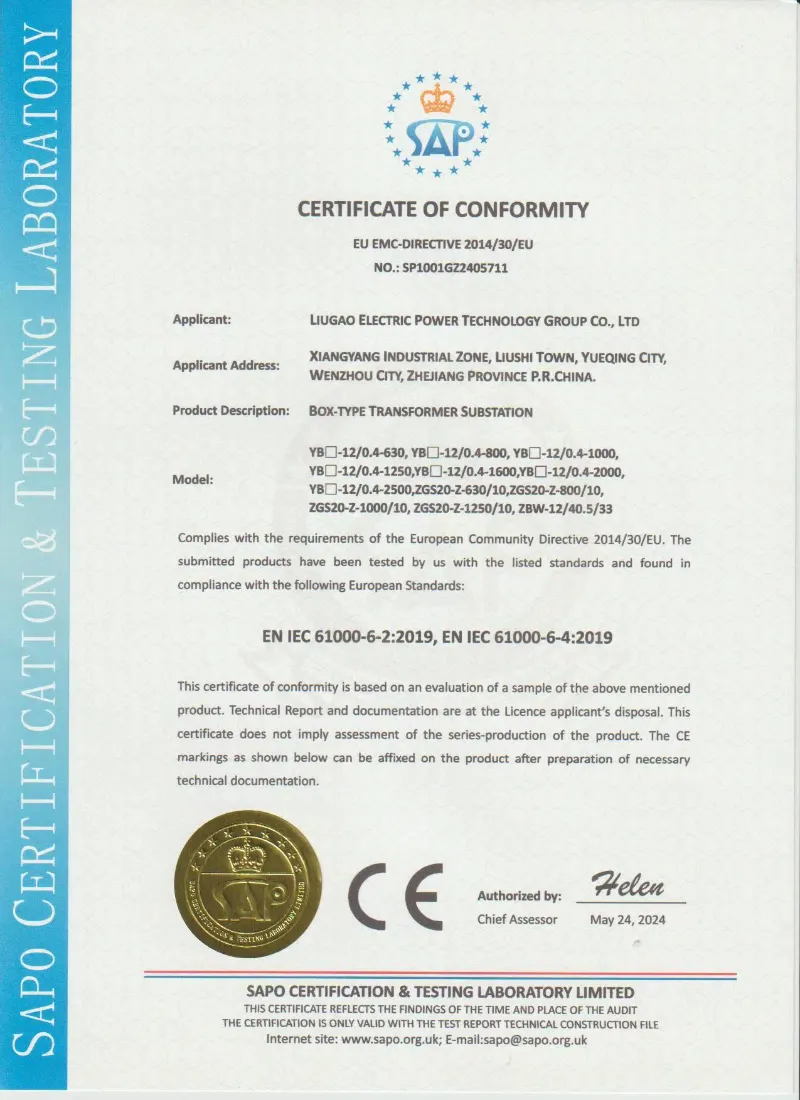

Съвместимо с IEC производство и тестване
