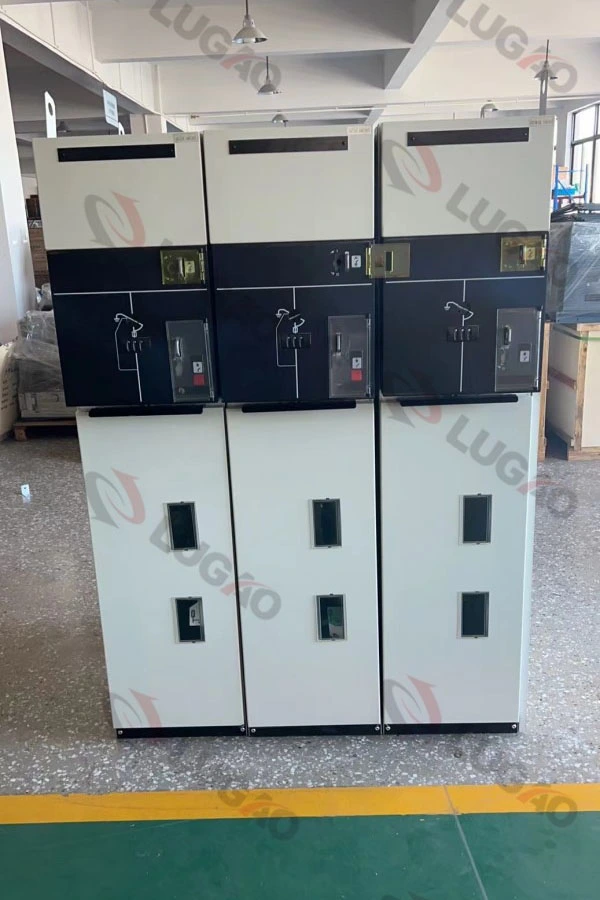

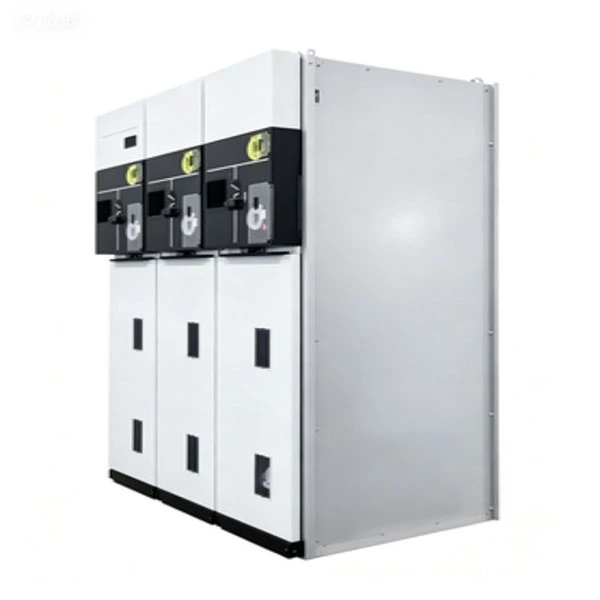

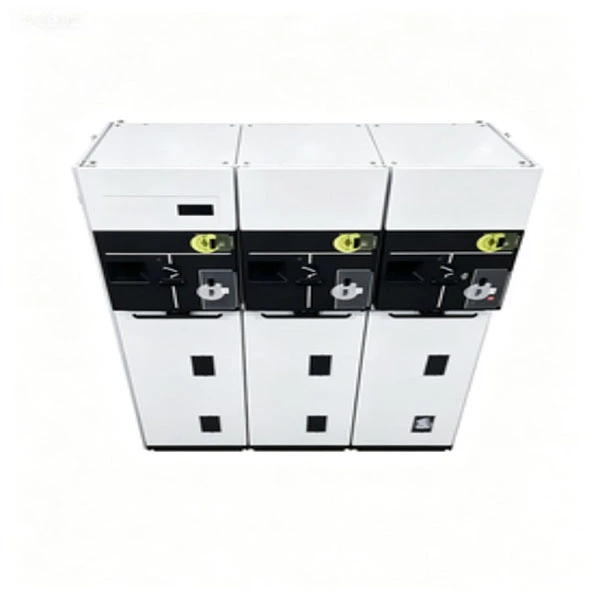

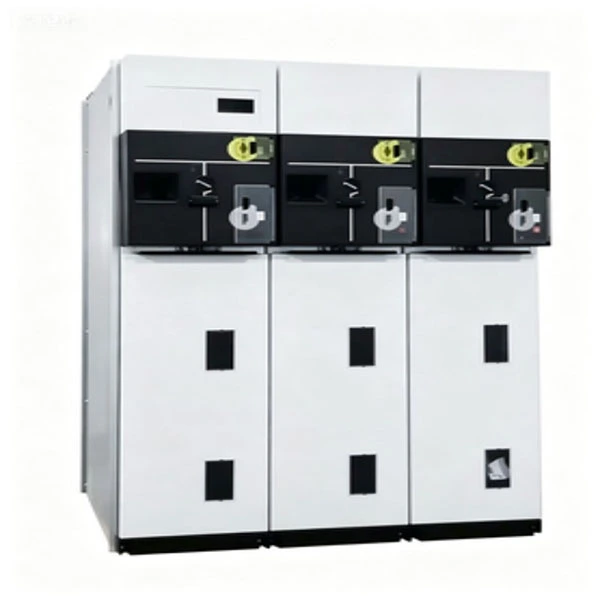

Компактен запечатан напълно изолиран RMU

Компактният запечатан напълно изолиран RMU (Пръстен Основен модул) е фабрично сглобено, типово изпитано разпределително устройство в метален корпус. Той интегрира товарни прекъсвачи, вакуумни прекъсвачи, предпазители и заземителни превключватели в един напълно запечатан и напълно изолиран резервоар от неръждаема стомана.

Какво прави?

Свързва и изолира силови вериги във вторични разпределителни мрежи (6kV–24kV)

Осигурява изолиране на повреда и превключване на контури за високонадеждни електрически мрежи

За разлика от традиционните въздушно изолирани RMU, този компактен запечатан напълно изолиран RMU използва SF6 или екологичен изолационен газ като основна изолационна среда, елиминирайки проникването на влага, натрупването на прах и проникването на животни --- което го прави идеален за крайбрежни, пустинни, високопланински и силно замърсени райони.

Описание на продукта

Нашият компактен запечатан напълно изолиран RMU е пръстеновидно основно устройство от следващо поколение, разработено за градско електроразпределение, индустриални паркове, вятърни/слънчеви електроцентрали и инфраструктурни проекти като летища и центрове за данни. Номиналното напрежение варира от 12kV до 24kV, с номинален ток от 630A за главните шини и 125A за вериги, защитени с предпазител.

Основни технически характеристики:

1. Напълно запечатан резервоар от неръждаема стомана (клас на защита IP67)

2. Газова изолация SF6 (или алтернативен екологичен газ)

3. Класификация на вътрешната дъга IAC AFLR 20kA/1s

4. Механичен живот: до 5000 операции за прекъсвачи на товара

5. Интегрирани отделения за кабелна връзка с облекчаване на напрежението

6. Опционално дистанционно управление и интеграция на SCADA

7. Компактният запечатан напълно изолиран RMU не изисква вътрешно почистване или нагряване срещу кондензация, което драстично намалява разходите за поддръжка в сравнение с разпределителната апаратура от отворен тип.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Ключови характеристики

1. Напълно запечатан, напълно изолиран --- Няма влияние от влажност, солена мъгла, прах или малки животни.

2. Компактна структура --- Ширина обикновено 350–450 mm на единица, спестявайки до 50% подово пространство.

3. Устойчив на дъга дизайн --- Съответства на IAC AFLR 20kA/1s, гарантирайки безопасността на оператора.

4. Без поддръжка за 20+ години---Няма нужда от почистване, изсушаване или зареждане с газ при нормални условия.

5. Видимо прекъсване --- Допълнителен прозорец за наблюдение за позицията на превключвателя за прекъсване на товара.

6. Висока механична надеждност --- Механизъм от неръждаема стомана със запечатани лагери.

7. Готов за интелигентност --- Може да бъде оборудван с PT, CT и моторизирани работни механизми за автоматизация.

Сценарии за приложение

● Градски електроразпределителни мрежи --- Жилищни комплекси, търговски сгради, болници, центрове за данни.

● Проекти за възобновяема енергия --- Повишаващи станции за вятърни турбини, колекторни линии за слънчеви ферми.

● Изграждане на инфраструктура --- Летища, метро, ​​тунели, пристанища.

● Временно и аварийно захранване---Мобилни трафопостове, строителни площадки.

● Индустриални зони --- Фабрики, изискващи висока надеждност и ниска поддръжка.

Въпроси и отговори

Въпрос 1: Как работи компактният запечатан напълно изолиран RMU в крайбрежни среди с висока влажност?

A: Отлично. Тъй като напълно изолираният RMU използва напълно запечатан резервоар от неръждаема стомана със защита IP67, влагата не може да навлезе в отделението за изолация. Не са необходими нагреватели против конденз. Това е основно предимство пред разпределителните уредби от отворен тип, които често страдат от вътрешни пламъци в райони с висока влажност.

Q2: Какъв е процентът на изтичане на газ? Трябва ли да пълня през целия му живот?

О: Нашият производствен процес включва тест за течове с хелий, за да се гарантира процент на течове под 0,1% на година. При нормална работа не е необходимо презареждане с газ в рамките на 30 години. Аларма за ниско налягане е включена като опция за ранно предупреждение.

Q3: Компактният запечатан напълно изолиран RMU пожаробезопасен ли е?

A: Да. Резервоарът е изработен от неръждаема стомана с дебелина 2 мм и тестът за вътрешна дъга гарантира, че в редките случаи на вътрешна повреда, дъгата се ограничава без изхвърляне на горещи газове отпред или отстрани. За приложения, чувствителни към пожар (напр. болници, центрове за данни), ние също предлагаме опционално пасивно противопожарно покритие.

Q4: Мога ли да интегрирам това RMU с моята съществуваща SCADA система?

О: Абсолютно. Компактният RMU поддържа моторизирани работни механизми, спомагателни контакти и комуникационни модули (RS485, Modbus, IEC 61850 по избор). Положението, грешката и състоянието на налягането в реално време могат да се наблюдават дистанционно.

Q5: Каква е разликата между вашитеRMUи традиционните въздушно изолирани шкафове?

О: Традиционните шкафове с въздушна изолация изискват редовно почистване, големи разстояния и отопление против кондензация. Нашият компактен запечатан напълно изолиран RMU елиминира всички тези изисквания — по-малък отпечатък, по-висока надеждност и по-ниска обща цена на притежание за 10–20 години.

Q6: Предлагате ли 12-месечна гаранция?

О: Да, предлагаме стандартна 12-месечна гаранция от датата на изпращане, с възможност за удължаване до 24 или 36 месеца при платен договор за услуга. По време на гаранционния период всички производствени дефекти се ремонтират или заменят безплатно.

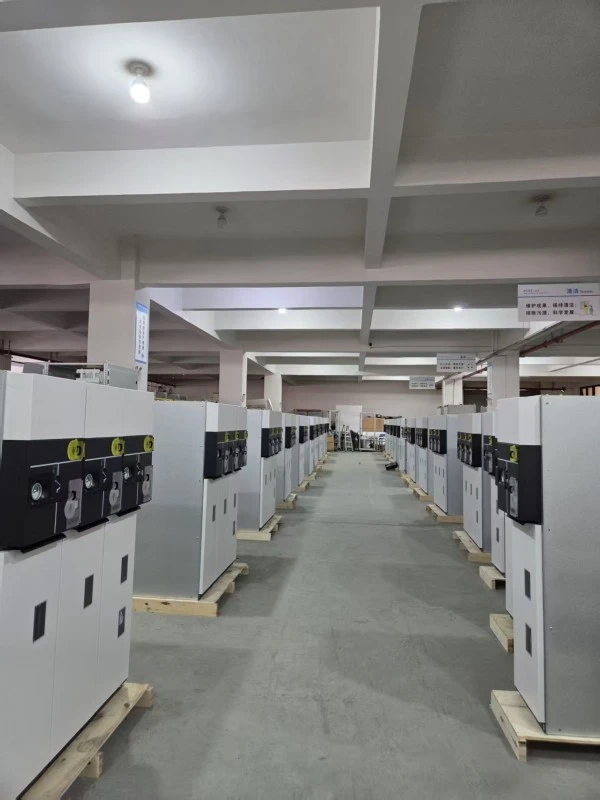

Подробности за производството

Резервоар и процес на запечатване

Резервоарът на Compact Sealed Fully Insulated RMU е произведен от неръждаема стомана AISI 304 с дебелина 2 mm, лазерно заварена и тествана за течове с хелий. Уплътнението използва двойни О-пръстени, изработени от хидрогениран нитрилен каучук (HNBR), който поддържа еластичност за повече от 30 години без стареене или напукване. Всички втулки са отляти с епоксидна смола с вградени щитове за елиминиране на частичен разряд.

Изолация и прекъсване на дъгата

Превключвателят за прекъсване на товара работи в газ SF6 при относително налягане 0,04–0,05 MPa. Конструкцията за гасене на дъгата осигурява прекъсване на ток на натоварване до 630A и създаване/прекъсване на токове на зареждане на кабела. Предлагат се опционални модули за вакуумни прекъсвачи за защита на трансформатора, интегрирани с токоограничаващи предпазители, за да образуват "комбо" модул.

Работен механизъм

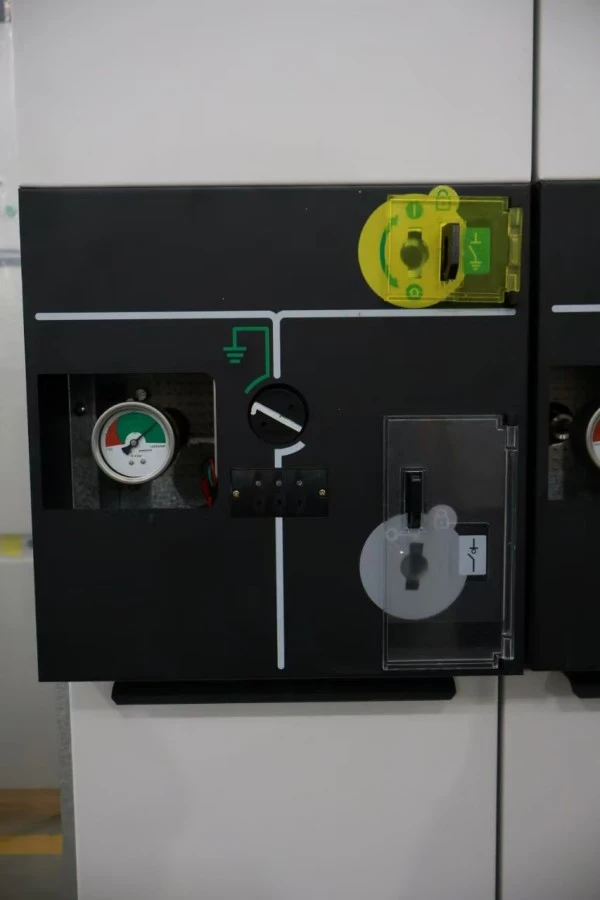

Трипозиционният превключвател (затворен/отворен/заземен) се задвижва от пружинен механичен механизъм с ясен индикатор за положение. Всички движещи се части са запечатани вътре в резервоара, елиминирайки окисляването и натрупването на прах. Предният панел включва механични блокировки, предотвратяващи:

1. Затваряне на заземителния превключвател, когато превключвателят на товара е затворен

2. Отваряне на капака на кабелното отделение, когато превключвателят за заземяване е отворен

Кабелна връзка и заземяване

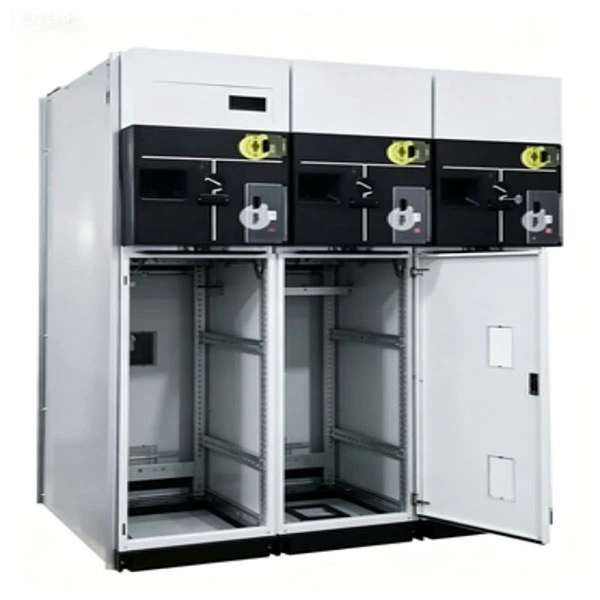

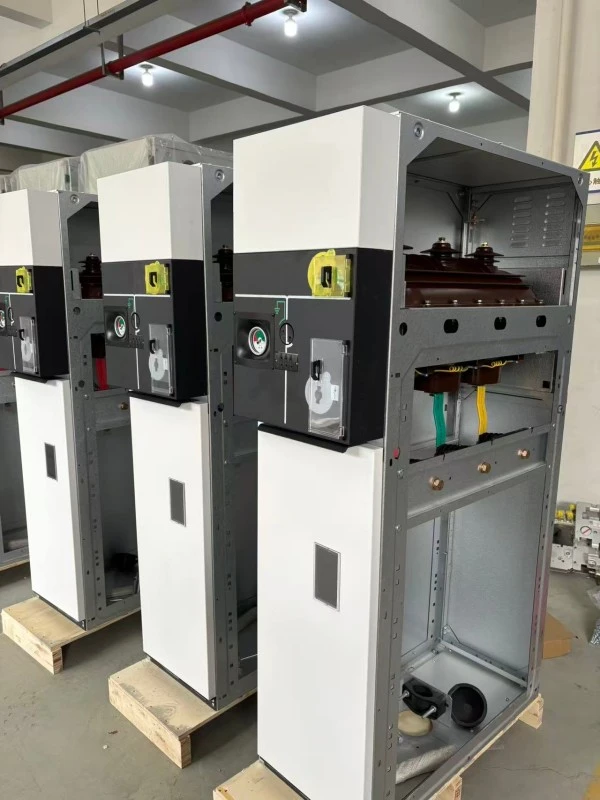

Кабелните отделения са предназначени за единични или паралелни кабели с конусна опора. Стандартните кабелни кутии приемат термосвиваеми или студеносвиваеми накрайници. Интегрирана медна заземителна шина минава през всички модули с двойни заземителни точки за съответствие с безопасността.

Осигуряване на качество и тестване

Всеки компактен запечатан напълно изолиран RMU се подлага на рутинни тестове преди изпращане:

● Измерване на съпротивлението на главната верига

● Тест за издържано напрежение на силовата честота (42kV/1min за 12kV; 65kV/1min за 24kV)

● Тест за импулс на мълния (75kV пик за 12kV; 125kV пик за 24kV)

● Тест за изтичане на газ (хелиева масспектрометрия)

● Тест за механична работа (200 цикъла)

● Измерване на частичен разряд (<5pC)

● Проверка на вътрешната дъга (типов тест, извършен от лаборатория на трета страна)

● Всички продукти отговарят на IEC 62271-200, GB 3906, GB/T 11022 и GB/T 3804.

Опаковане и доставка

Опаковка: Дървени каси за износ с удароустойчива пяна и бариера против влага. Всяка единица е индивидуално опакована във вакуумно запечатана пластмаса с торбички със сушител.

Аксесоари: Ръкохватка за работа, комплект за заземяване, резервни О-пръстени, кабелни накрайници и ръководство за монтаж.

Доставка: FOB Шанхай или Нингбо. Стандартна доставка 25–35 дни след потвърждение на поръчката. Предлага се въздушен транспорт за спешни проекти.
