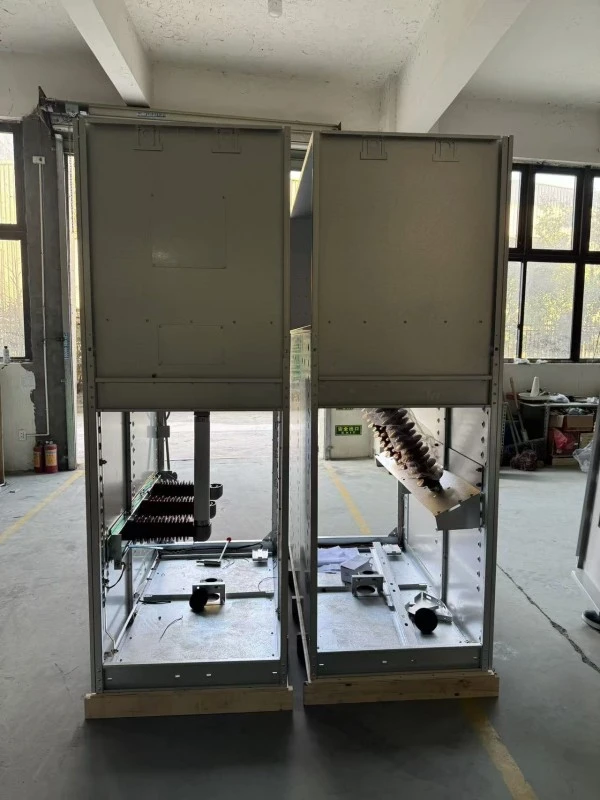

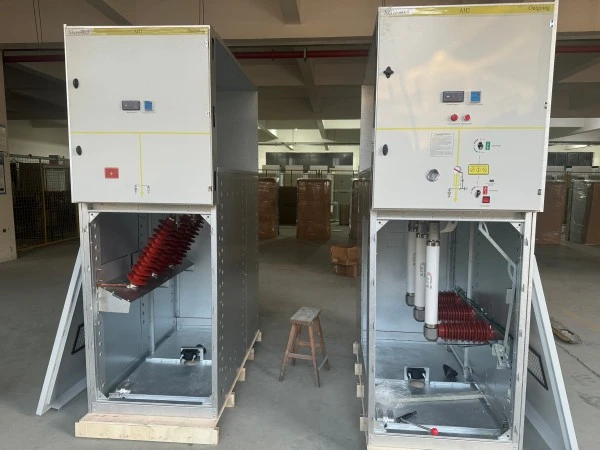

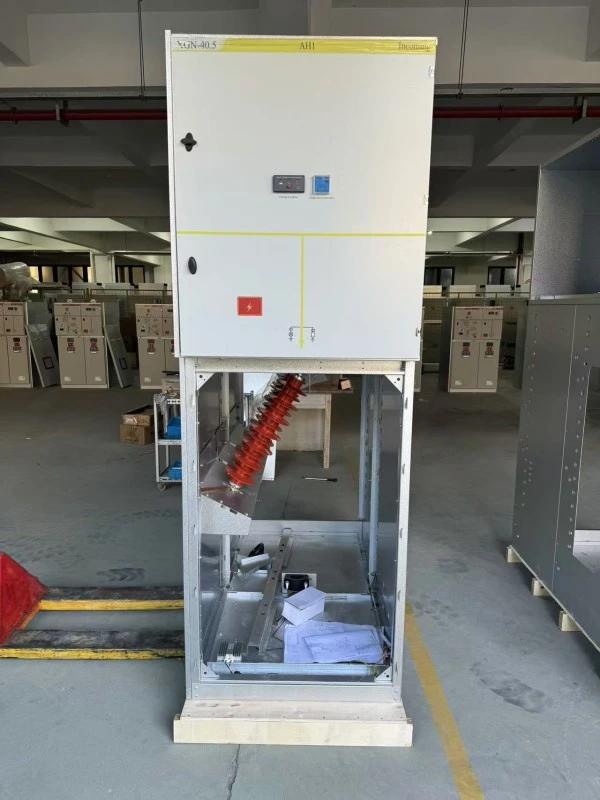

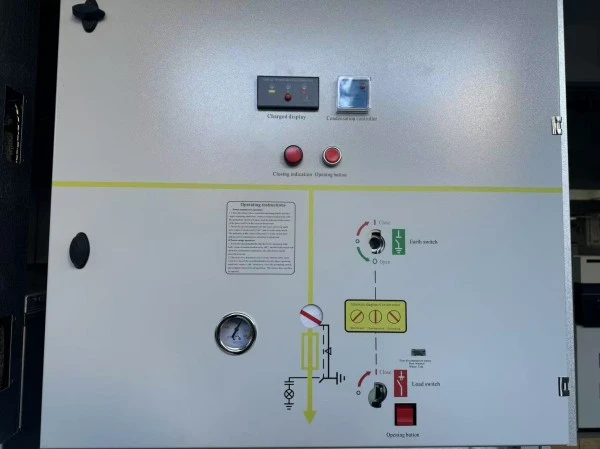

Екологична газова изолация RMU

Екологичната газова изолация RMU (Пръстен Основен модул) е фабрично сглобено, запечатано, затворено в метал разпределително устройство за средно напрежение (до 24 kV), което използва екологична газова смес като основна изолираща и дъгогасителна среда --- вместо чист SF6. За разлика от традиционните SF6 RMU, които имат висок потенциал за глобално затопляне (GWP = 23 500), SF₆ има GWP от приблизително 24 300 според текущите референтни данни на ЕС. Еко-RMU на Lugao Power използва или синтетичен въздух, смес N₂/SF₆ (с по-малко от 10% SF6), или базиран на флуорокетони (C5-FK) газ. Тези газове са нетоксични, незапалими и имат GWP под 1 (за синтетичен въздух) или под 600 (за C5-FK), в сравнение с 23 500 за чист SF6.

Предимства на продукта

Защо да изберетеЛугао мощностRMU на Eco-Gas вместо SF6 алтернативи?

Характеристики на продукта

Списък с функции с технически обяснения

Подробности за производството

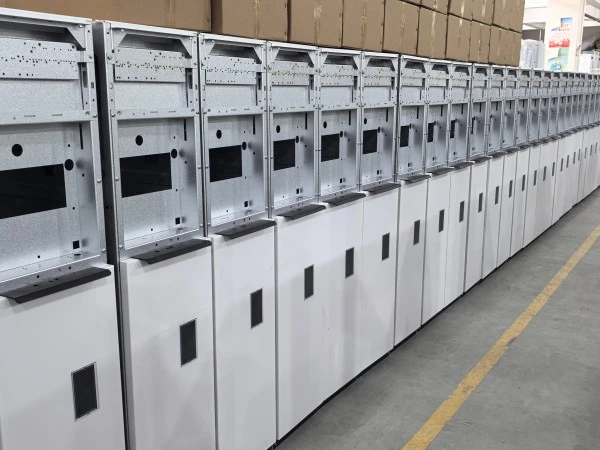

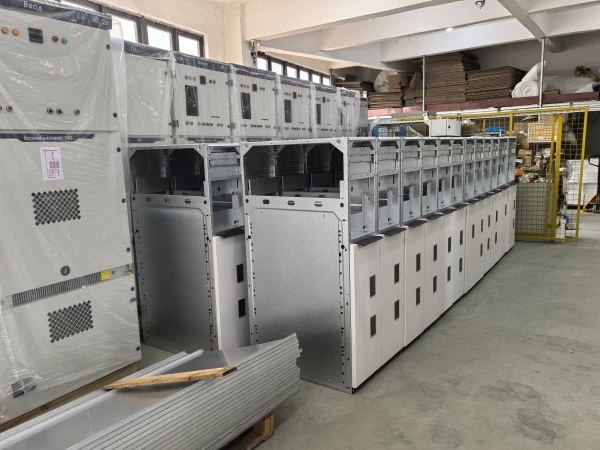

Как Lugao Power произвежда Eco-Gas RMU

Всяка екологично чиста газова изолация RMU се произвежда в нашето сертифицирано по ISO 9001:2021 и ISO 14001 съоръжение в Уенжоу, Китай. Производственият процес е специално адаптиран за работа с екологичен газ – различен от производствените линии за SF6.

Стъпка по стъпка производствен процес

1. Изработка на резервоар

● 3mm неръждаема стомана (AISI 304) – лазерно рязана, роботизирана, заварена чрез автоматизиран MIG процес.

● 100% откриване на теч на хелий: Резервоар, потопен във вакуумна камера; Тест за пръскане с хелий – скорост на изтичане <1×10⁻⁶ mbar·L/s (20 пъти по-строго от изискванията на IEC).

2. Сглобяване на компоненти

● Трипозиционен механизъм за превключване, сглобен в чиста стая (клас 100 000).

● Медни контакти, посребрени (15μm дебелина) – осигуряват ниско контактно съпротивление (<30μΩ).

● Щорен механизъм – неръждаема стомана, гърбичен.

3. Вакуумна обработка

● Резервоарът се нагрява до 80°C под вакуум (<10 Pa) в продължение на 8 часа – премахва влагата (цел <10ppm).

● Предотвратява вътрешна кондензация и диелектричен пробив.

4. Пълнене с еко газ

● Газова смес, приготвена в специална смесителна станция (точност ±1%).

● За C5-FK смес: C5-FK (флуорокетон) + CO₂ + O₂ (следи).

● Налягане на пълнене: 0,04 MPa относително при 20°C.

● Всеки резервоар е със сериен номер с етикет за състава на газа.

5. Окончателно електрическо изпитване

● Устойчивост на мощностна честота: 42kV/1min (12kV единици).

● Импулс на мълния: 75kV пик (1.2/50μs).

● Частичен разряд: <5pC при 1,2Ur (12kV = 14,4kV изпитвателно напрежение).

● Измерване на контактното съпротивление: Записано в сертификата за изпитване.

● Тест за механична работа: 50 цикъла отваряне/затваряне – без промяна на налягането на газа.

6. Проверка на блокировката

● Всички механични блокировки са тествани с калибриращи щифтове – измерването на силата е записано.

7. Опаковка

● Напълнен с газ модул, запечатан с транспортна капачка на клапана.

● Манометър, защитен с покритие от пяна

Етапи за контрол на качеството

Следпродажбено обслужване и гаранция

Гаранционен срок:

12 месеца от датата на въвеждане в експлоатация или 18 месеца от датата на изпращане (което от двете настъпи първо).

Покрити от гаранцията:

1. Всички механични части (механизъм за превключване, блокировки, заземителен превключвател, индикатори)

2. Целостта на резервоара за газ (теч поради производствен дефект)

3. Първични и вторични контакти

4. Състав на екологичен газ (ако фабричното пълнене се отклонява от сертификата)

5. Манометър и монитор за плътност

Не се покрива:

1. Повреда от неправилно съхранение или монтаж (напр. изпускане на уреда)

2. Външна корозия поради агресивна среда (напр. химически завод)

3. Природни явления (земетресение, наводнение, мълния)

4. Консумативи (предпазители, индикаторни лампи, батерии)

Често задавани въпроси

Q1: Какъв точно газ се използва в екологично чистата газова изолация RMU?

О: Lugao Power предлага две опции:

● Вариант A (икономичен): N₂ + 10% SF₆ смес – GWP ≈ 2350 (все още 90% по-нисък от чистия SF₆).

● Вариант B (зелена премия): C5-FK (флуорокетон) + CO₂ + O₂ – GWP < 600, без PFAS, подходящ за проекти, които се стремят да намалят зависимостта от изолационни газове SF₆ с висок GWP.

И двете са нетоксични, незапалими и одобрени от IEC 62271-200.

В2: Характеристиките на газа идентични ли са с SF6?

О: Да, при същото работно налягане (0,04-0,05 MPa), диелектричната якост и способността за гасене на дъгата са еквивалентни. Нашият екологичен RMU преминава тестове от същия тип като SF6 модулите: издръжливост на 42kV, 20kA създаване на късо съединение и 50 механични операции.

Q3: Какво се случва, ако газът изтече? Опасно ли е за работниците?

О: Еко-газът е нетоксичен (за разлика от SF6, който може да произведе токсични странични продукти под дъгова дъга). Въпреки това, големи течове в затворени пространства могат да изместят кислорода. RMU на Lugao Power включва аларма за ниско налягане. Ако се задейства, проветрете помещението преди влизане. Самият газ е безопасен за вдишване в малки количества (подобно на изхвърлянето на CO₂ от пожарогасител).

Q4: Мога ли да заредя газ на място, ако е необходимо?

A: Резервоарът е запечатан за цял живот --- никога не трябва да се налага да го пълните при нормални условия (теч <0,1% на година). Въпреки това, ако клапанът е повреден, Lugao Power предоставя комплекти за презареждане с точната газова смес. Не препоръчваме използването на локален SF6 – това би нарушило екологичните цели.

Q5: Вашата екологична газова изолация RMU по-скъпа ли е от SF6?

О: Първоначалната цена на закупуване е приблизително 8-12% по-висока поради газовата смес и специалната производствена линия. Въпреки това:

1. Избягвате бъдещи разходи за възстановяване на SF6

2. Отговаряте на условията за данъчни стимули за екологично строителство (напр. в Сингапур, ЕС).

3. Много комунални услуги сега плащат премия за разпределителни уреди без SF6 при точкуването на своите поръчки.

4. Над 20-годишен жизнен цикъл, еко-RMU на Lugao е неутрален по отношение на разходите или по-евтин.

Q6: Какви сертификати притежава този RMU?

A: Пълни типови тестове IEC 62271-200 (сертифицирани от KEMA). Допълнително:

● ISO 14001 (управление на околната среда в производството)

● CE маркировка

● Китайски GB/T 3906

Q7: Мога ли да модернизирам съществуващ панел SF6 RMU с еко-газ?

О: Не, системата за обработка на газ, уплътненията и настройките за налягане са различни. Въпреки това, на Лугао мощностгазоизолиран RMUима същите външни размери и разстояние между шините като повечето стандартни SF6 RMU. Това позволява подмяна „на място“ без строителни работи.

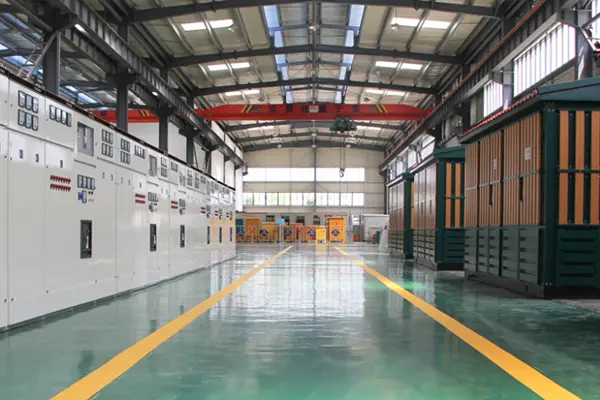

Фабрика Лугао
