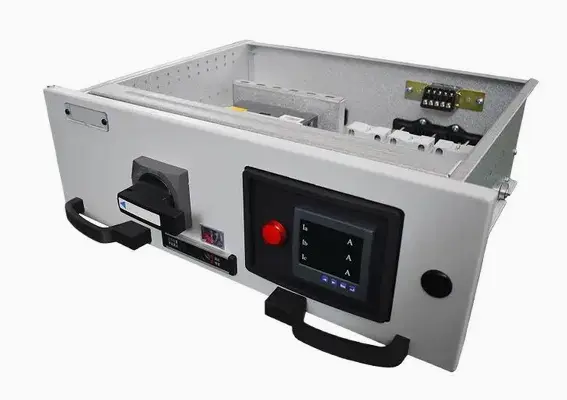

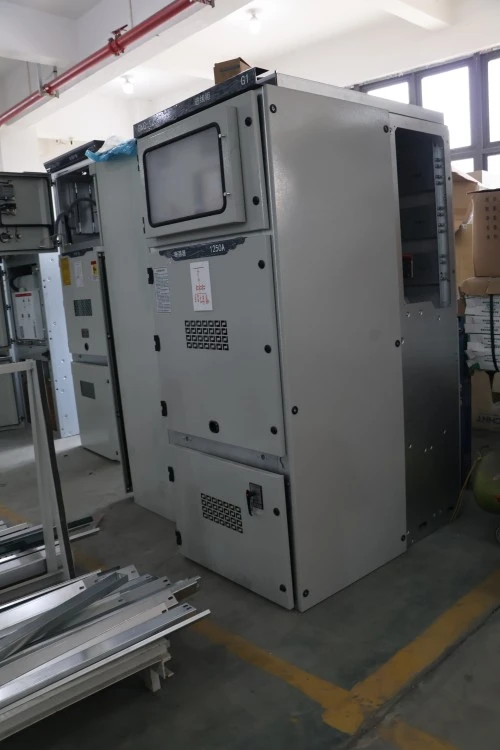

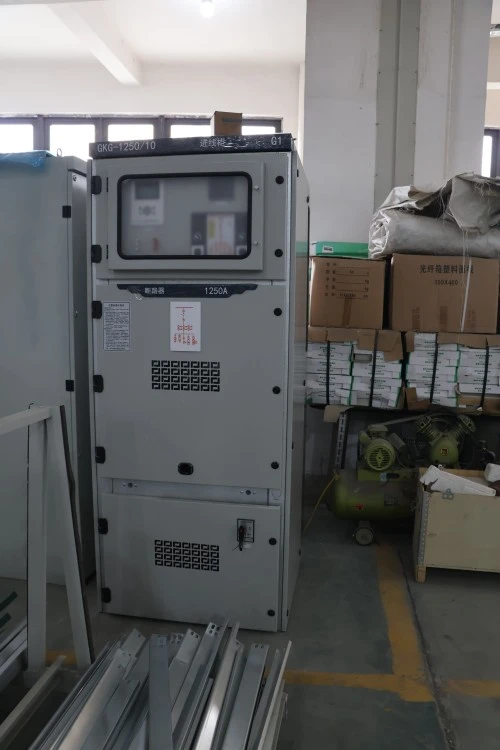

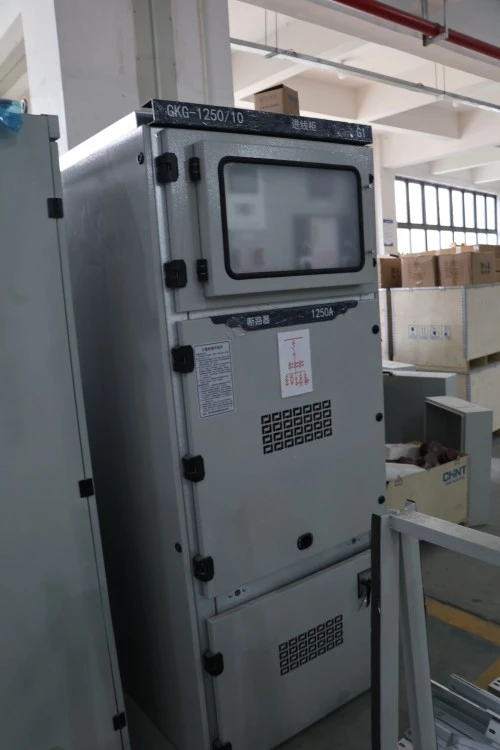

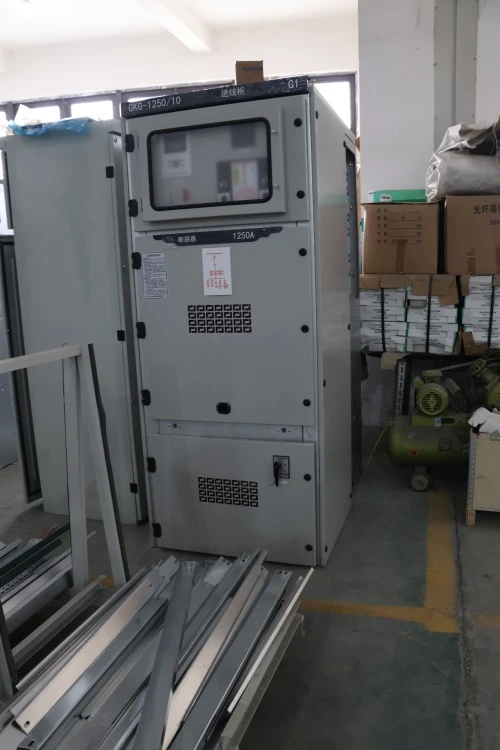

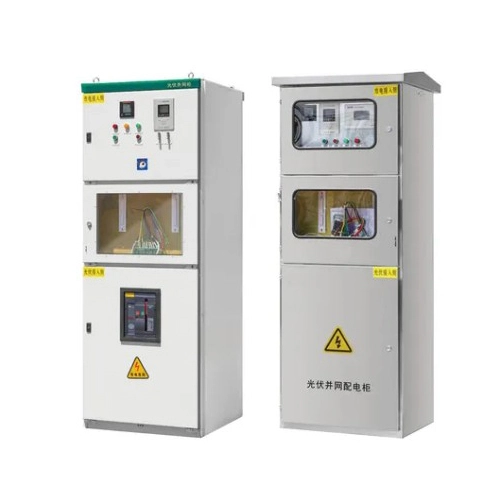

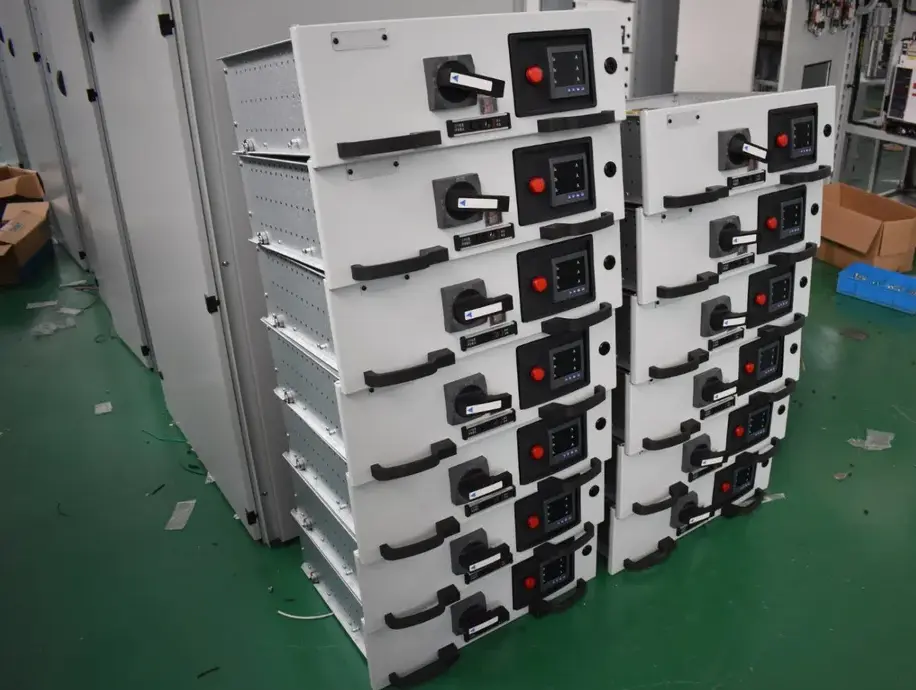

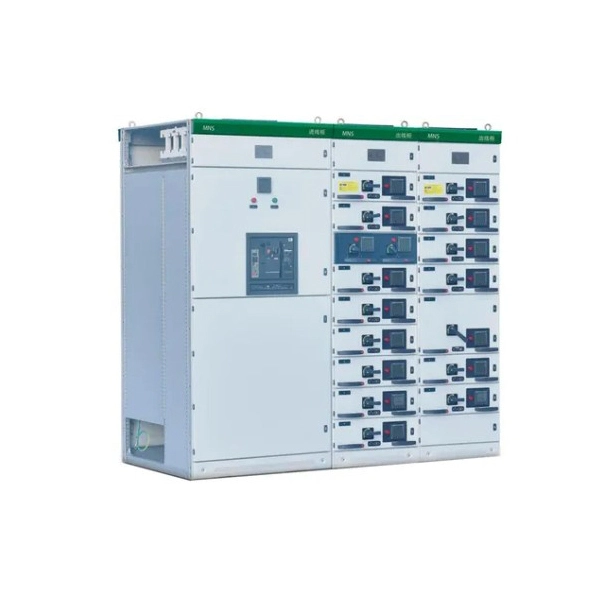

Withdrawable Switchgear Switch Control Cabinet

Изтеглящият се шкаф за управление на превключватели е aСреденразпределителна уредба в метален корпус на напрежениекъдето ключови компоненти като прекъсвачи могат да бъдат физически извадени от основния корпус за проверка, поддръжка или подмяна. За разлика от фиксираната разпределителна уредба, това устройство позволява на операторите да изолират и премахват прекъсвача, без да изключват цялата шинна система. Той се използва широко за контрол, защита и изолиране на електрическо оборудване в промишлени предприятия, подстанции и търговски сгради. Просто казано, той управлява потока на енергия, като същевременно гарантира безопасността на оператора и непрекъснатостта на системата.

Параметри на продукта (спецификация)

Сертифициране и осигуряване на качеството

Лугао произвежда разпределителна апаратура за средно напрежение в съответствие с техническите изисквания на проекта и приложимите стандарти като IEC 62271-200. Преди изпращане могат да бъдат предоставени протоколи от рутинни тестове и снимки от инспекции съгласно потвърденото техническо споразумение.

• Проектиране и тестване, базирано на IEC 62271-200
• Изпитване за издръжливост на честота на захранване
• Тест за механична работа
• Функционален тест за блокиране
• Проверка на вторичното окабеляване
• Тест за частично разреждане, когато е приложимо
• Доклад от фабричен тест преди изпращане

Продуктови характеристики и приложения

Q1: Какво правиИзтегляща се комутационна апаратураКабинетът за превключване е по-безопасен от фиксирания тип?

О: Изтеглящият се дизайн физически изолира прекъсвача от живи шини, когато е изваден. Това създава видима празнина за прекъсване на връзката, елиминирайки рисковете от случайно избухване на дъга по време на поддръжката. Lugao добавя механизми за затвори, които автоматично покриват фиксираните контакти, когато модулът се извади, като допълнително повишава безопасността.

В2: Кои приложения са най-подходящи за този шкаф?

A: Идеален за:

● Електрически централи (спомагателно електроразпределение)

● Центрове за данни (има нужда от висока надеждност и бърза смяна на прекъсвача)

● Инсталации за нефт и газ (безопасна изолация в опасни зони с опция IP54)

● Метро и железопътни системи (чести операции на прекъсвача под товар)

● Минни и стоманодобивни заводи (изисква се висока устойчивост на късо съединение)

В3: Може ли да се интегрира с интелигентно наблюдение?

A: Да.Лугаопредлага опционални сензори и комуникационни модули (Modbus, IEC 61850) за дистанционно наблюдение на позицията на всеки изтеглящ се модул.

Подробности за производството и конкурентни предимства

Подробности за производството:

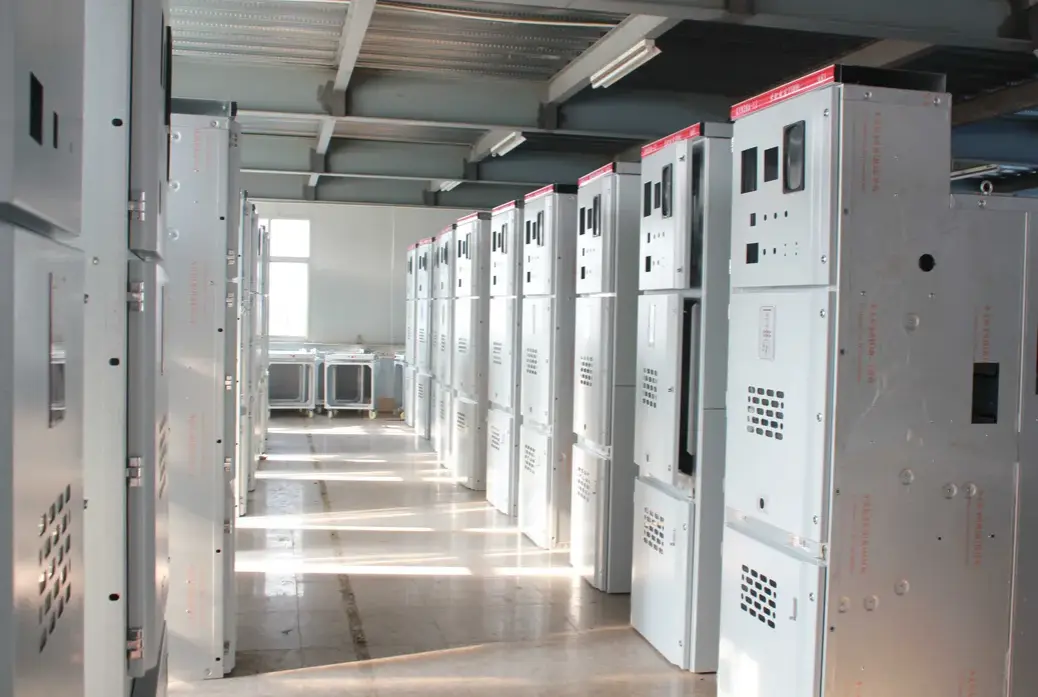

Всеки изтеглящ се контролен шкаф на разпределителна уредба Lugao се произвежда от лазерно изрязана неръждаема стомана или поцинкована ламарина с прахово покритие (минимална дебелина 80 μm). Изтеглящите се релси са хромирани за плавно движение и са предназначени за 10 000 цикъла на поставяне/изваждане. Фиксираните контакти са посребрени (с дебелина най-малко 10 μm), за да се сведе до минимум контактното съпротивление. Цялото второстепенно контролно окабеляване използва кабели, забавящи горенето, изолирани с омрежен полиетилен. Всяко устройство се подлага на 48-часов тест за изгаряне и измерване на частичен разряд (<5pC при 1,1Ur).

Конкурентни предимства спрямо подобни продукти:

Опаковане, доставка и следпродажбено обслужване

Опаковка:

Всеки изтеглящ се модул се доставя отделно в подплата от антистатична пяна, след което се затваря в дървена щайга с индикатори за влажност. Основният шкаф е опакован в три слоя: VCI антикорозионно фолио → балонна обвивка → кутия за износ от шперплат със стоманена лента. Всички фиксиращи елементи и инструменти са опаковани и прикрепени вътре във вратата.

Доставка:

По море (стандарт): 20GP или 40HQ контейнери. Въздушен или железопътен транспорт може да бъде организиран за спешни проекти при поискване. Срок на доставка: FOB Ningbo или CIF до основните пристанища.

After-Sales Service:

● Гаранционен срок: 12 месеца от въвеждане в експлоатация или 18 месеца от изпращане, което от двете настъпи първо.

● Дистанционна техническа поддръжка (видео, чертежи) – отговор до 2 часа.

Информация, необходима за оферта

За да предоставим точна оферта заИзтеглящ се комутационен шкаф със средно напрежение, моля, изпратете ни следната информация:

• Номинално напрежение и честота
• Еднолинейна диаграма
• Номинален ток на всяко захранващо устройство
• Изискване за ток на късо съединение
• Брой входящи и изходящи панели
• Марка и модел на защитно реле
• Изисквания за измерване и комуникация
• Изискване за класификация на вътрешната дъга
• Посока на въвеждане на кабела
• Количество и пристанище на местоназначение
• Приложим местен стандарт или изискване за комунални услуги

ЧЗВ – Въпроси и отговори на клиенти

Въпрос 1: Може ли изтеглящият се контролен шкаф на разпределителната апаратура да бъде преоборудван в стара подстанция с ограничено пространство?

A: Да. Неговият модулен и компактен дизайн (типична ширина 650 mm за 12 kV) позволява подмяна на по-стари стационарни разпределителни уредби без строителни работи. Предоставяме безплатна проверка на оформлението при поискване.

Q2: Какво се случва, ако механичната блокировка се повреди, докато прекъсвачът е в свързано положение?

О: Шкафовете Lugao включват аварийно ръчно освобождаване, достъпно чрез запечатан капак. Това е безопасен дизайн – прекъсвачът все още може да бъде изтеглен с предоставения инструмент. Препоръчваме обаче само обучен персонал да извършва това.

Q3: Цената включва ли всички подвижни модули и първични медни пръти?

О: Стандартната оферта включва главния модул на прекъсвача и всички вътрешни медни пръти (напълно обработени и покрити). Допълнителните модули като PT камиони или дозиращи устройства се цитират отделно.

Q4: Как да проверя дали шкафът отговаря на IEC 62271-200?

О: Всяко устройство се доставя със сертификат за фабричен тест, включително частичен разряд, издръжливост на честотата на мощността и доклади от тестове за динамична стабилност. Инспекция от трета страна (напр. SGS, BV) е добре дошла в нашия обект.
