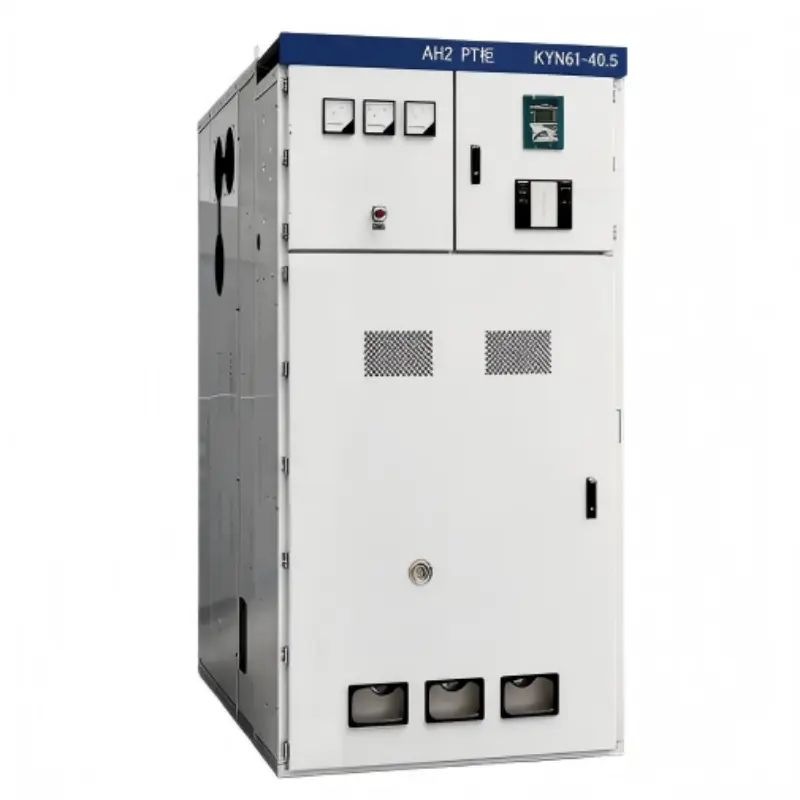

Високоволтова въздушно изолирана панелна разпределителна апаратура KYN

Какво представлява високоволтовото комутационно устройство с въздушна изолация KYN?

Комутационната уредба е метална обвивка, въздушно изолирана, вътрешна комутационна апаратура за средно напрежение, предназначена за трифазни променливотокови захранващи системи, работещи при 3,6 kV до 40,5 kV, 50 Hz или 60 Hz.

Обозначението "KYN" следва китайския национален стандарт за именуване

K – обкована с метал

Y – тип ръчна количка

N – вътрешен

За разлика от разпределителната апаратура с газова изолация (GIS), която използва SF6, серията KYN разчита на атмосферния въздух като основна диелектрична среда между частите под напрежение и земята.

Какво може да направи?

Тази комутационна апаратура с въздушна изолация KYN за високо напрежение служи като централен център за управление, защита и изолиране на високоволтово електрическо оборудване. Основните му функции включват:

1. Получаване и разпределяне на електрическа енергия – Главната шина получава входяща мощност от трансформатор или генератор, след което я разпределя към множество изходящи захранващи устройства. Всеки фидер може да се превключва независимо.

2. Защита срещу електрически повреди – Вградените вакуумни прекъсвачи (поместени в подвижна ръчна количка) се задействат автоматично в рамките на милисекунди при откриване на условия на претоварване, късо съединение или заземяване. Токовите трансформатори усещат повредата; защитните релета инициират командата за изключване.

3. Изолирайте оборудването за поддръжка – Ръчната количка може да бъде издигната до "разединено" положение, създавайки видима въздушна междина между прекъсвача и фиксираните първични контакти. Щорите се затварят автоматично над неподвижните контакти под напрежение, което позволява безопасна проверка на прекъсвача без прекъсване на захранването на цялата шина.

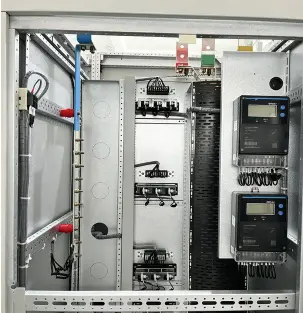

4. Осигуряване на измерване и наблюдение в реално време – Токови трансформатори (CTs) и трансформатори на напрежение (VTs), монтирани в кабелното отделение, подават сигнали към амперметри, волтметри, анализатори на качеството на мощността и отдалечени терминални устройства (RTU).

5. Разрешаване на безопасно заземяване – Ръчно управляван заземителен превключвател, механично свързан с позицията на ръчната количка, позволява страната на кабела да бъде безопасно заземена, преди да започне работата по поддръжката.

6. Координирайте със защитни релета – Модерните микропроцесорни релета (по избор) осигуряват насочена защита от свръхток, диференциална защита, ограничено земно съединение и защита от повреда на прекъсвача. Комуникацията чрез Modbus или IEC 61850 позволява интегриране в SCADA системи.

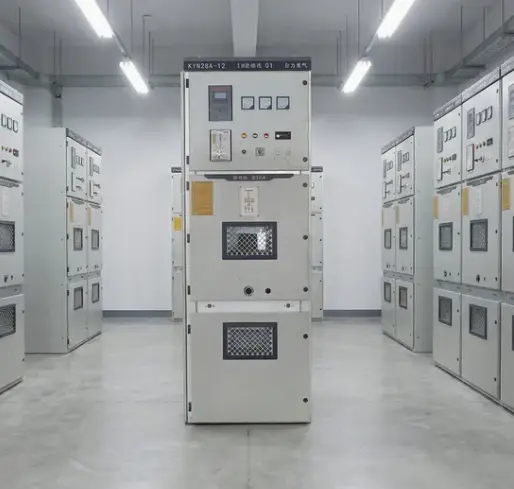

In essence, the KYN High Voltage Air-insulated Panel Switchgear is the workhorse of medium-voltage networks–robust, transparent (air-insulated so you can see what's happening), and economical for indoor installations.

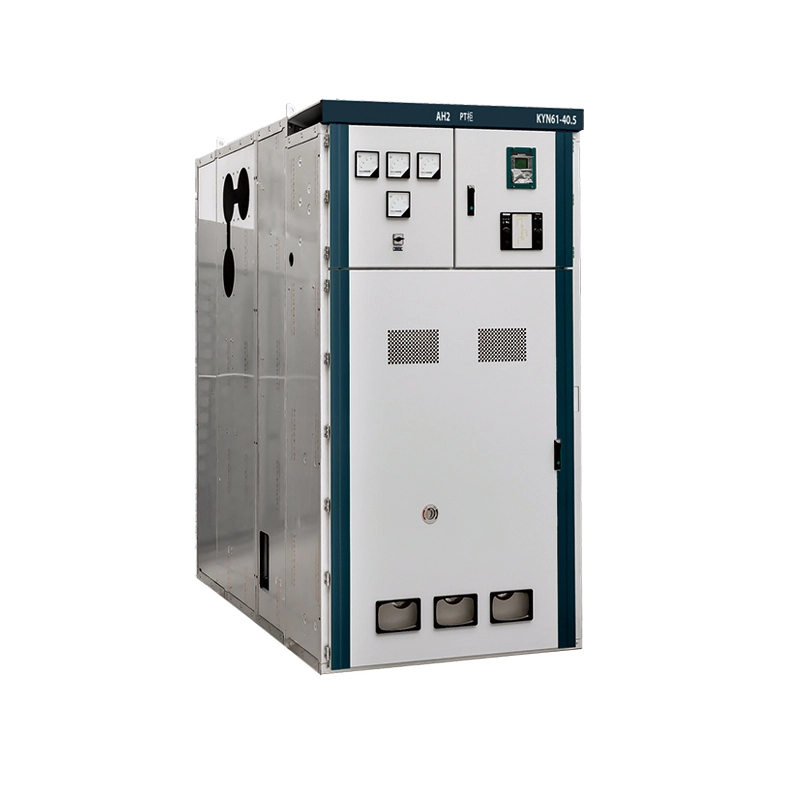

Параметри на продукта

Предимства на продукта

1. Истинска метална конструкция с разделение

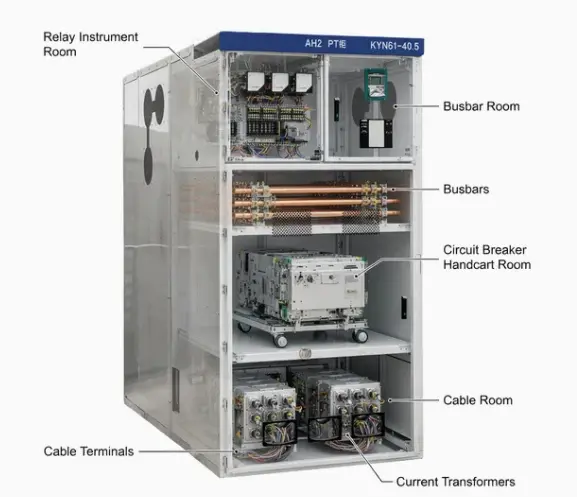

Нашето разпределително устройство KYN разделя панела на четири напълно отделени отделения:

● Отделение за шини (отгоре отзад)

● Отделение за ръчна количка (в средата отпред)

● Отделение за кабел (отзад отдолу)

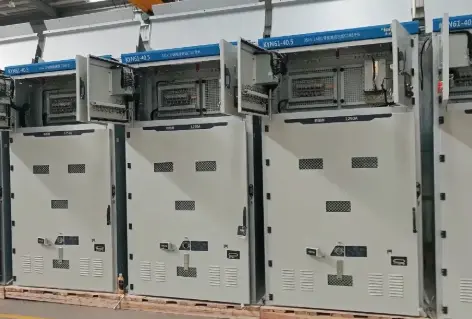

● Отделение за инструменти с ниско напрежение (отгоре отпред)

Всяко отделение е разделено от 3 mm дебели поцинковани стоманени прегради с болтови капаци за достъп. Това разделяне постига:

● Ограничаване на повредата–Ако се появи вътрешна дъга в едно отделение, тя не може да се разпространи в съседни отделения. Нашият дизайн е преминал IAC AFLR тестване до 40kA за 1 секунда.

● Безопасност на персонала – Операторите могат да отворят вратата на отделението на прекъсвача за достъп с ръчна количка, докато шините остават под напрежение, но са напълно затворени зад фиксирани стоманени прегради.

● Паралелна поддръжка – Работата по завършване на кабела може да продължи, докато отделението на прекъсвача се обслужва.

2. Автоматични капаци за защита от жив контакт

Когато ръчната количка се премести от свързана към тестова позиция, капаците от неръждаема стомана автоматично се плъзгат върху фиксираните първични контакти (линията и страната на товара). Ключови характеристики:

● Материал – неръждаема стомана с дебелина 3 мм (не алуминий или пластмаса)

● Работа – Задвижван от пружина, безопасен при отказ (капенци се затварят, дори ако пружината на механизма се счупи – гравитацията подпомага)

● Блокировка – капаците не могат да се отварят ръчно, освен ако ръчната количка не бъде премахната и не се използва специален инструмент за отключване (предотвратява неоторизиран достъп)

● Изолация – Щорите са покрити с 2 mm изолираща епоксидна смола от задната страна, за да се предотвратят индуцирани напрежения

3. Въздушна изолация – без газ SF6

За разлика от разпределителната апаратура с газова изолация (GIS), комутационната апаратура с въздушна изолация KYN с високо напрежение използва само атмосферен въздух като изолираща среда. Това осигурява множество предимства:

● Нулеви емисии на парникови газове – SF6 има потенциал за глобално затопляне 23 500 пъти по-голям от CO2. Регулаторите в ЕС и много щати на САЩ ограничават използването на SF6. Въздушноизолираният KYN е надеждният избор за бъдещето.

● Не е необходимо оборудване за обработка на газ – GIS се нуждае от скъпи колички за газ, манометри, детектори за течове и сертифицирани техници за презареждане. KYN не се нуждае от нищо от тях.

● Визуално проверими въздушни междини – Операторите могат да видят отворените контакти или междината между ръчната количка и фиксираните контакти. Оборудването с SF6 крие всичко зад запечатани кутии.

● По-ниски разходи през жизнения цикъл – Без презареждане с газ, без периодично тестване на влага, без подмяна на уплътнението. Въздухът е безплатен.

5. Висока устойчивост на късо съединение

НашитеРазпределителна уредба KYNпостига:

● Номинален краткотраен издържан ток – До 50kA за 3 секунди

● Номинален пиков ток на издържане – До 125kA

● Класификация на вътрешната дъга – IAC AFLR 40kA/1s (достъпна отпред, отстрани, отзад)

Тези рейтинги надвишават типичните изисквания за комунални услуги (обикновено 25 kA или 31,5 kA за 3 секунди). Високата издръжливост идва от:

● Двойно сгънати 2,5 mm опорни скоби за шини

● Silver-plated copper busbars with minimum 70Nm bolt torque

● Изолирани ръкави на шини за предотвратяване на прекъсвания фаза към фаза при вибрации.

Характеристики на продукта

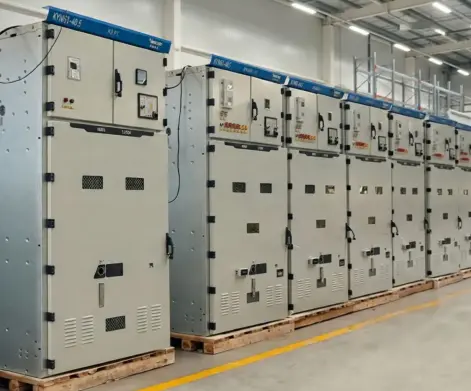

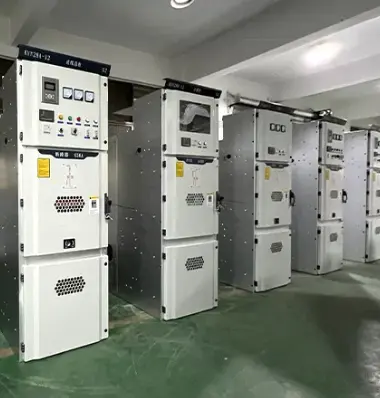

Подробности за производството

Рамка и корпус

1. Материал: 2,5 мм студено валцована стоманена рамка; 3,0 мм бариери за отделения

2. Формоване: лазерно рязане, щанцоване с CNC, роботизирано MIG заваряване

3. Покритие: Процес в девет стъпки – E-coat грунд + полиестерно прахово покритие, дебелина 100-120μm. Salt spray >1000 hours

4. Цвят: RAL 7035 (светло сив) стандарт

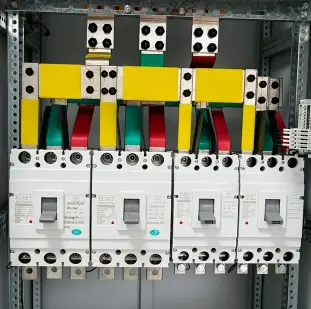

Шинопроводна система

1. Мед: 99,95% E-Cu, проводимост ≥58 MS/m

2. Съединения: Посребрени (10 μm) + Belleville шайби, завъртяни до 70 Nm с маркировка с червена боя

3. Изолация: Термосвиваеми огнезащитни ръкави, частичен разряд <5pC при 15kV

4. Поддържащи изолатори: Епоксид със силициев пълнител, път на пълзене ≥20 mm/kV

Производство на ръчни колички

1. Шаси: Прахово боядисано черно; четири MoS2-найлонови ролки (капацитет на натоварване 500 кг всяка)

2. Стелаж: водещ винт Acme, 10 оборота тест към свързаност, въртящ момент <15 Nm

3. Монтаж на прекъсвача: Директен болт за Lugao VCB или ABB VD4/Siemens 3AH

4. Помощни контакти: 8NO+8NC, сребро-никел, 10A при 250V AC

Опаковане, доставка и следпродажбено обслужване

Опаковка и доставка

Всеки въздушно изолиран метален разпределителен шкаф KYN е защитен с влагоустойчив филм, пяна или ъглови предпазители и е опакован в експортни дървени кутии или подсилени палети в съответствие с изискванията за доставка. Ръчните колички, инструментите и аксесоарите за вакуумни прекъсвачи могат да бъдат фиксирани или отделно защитени, за да се намали движението по време на транспортиране. Доставката може да бъде организирана чрез морски или сухопътен транспорт според дестинацията на проекта.

Следпродажбено обслужване

Лугаоосигурява техническа поддръжка за монтаж, въвеждане в експлоатация и експлоатация съгласно потвърдено споразумение за поръчка. Електрически чертежи, диаграми на вторично окабеляване, инструкции за работа и протоколи от рутинни тестове могат да бъдат доставени преди изпращане. Гаранционните условия и поддръжката на резервни части се предоставят съгласно договора и потвърденото техническо споразумение.
