XGN Разпределителна апаратура за високо напрежение с фиксиран тип кутия

Какво е това оборудване?

Разпределителната апаратура за високо напрежение XGN тип кутия с фиксиран тип (XGN означава „фиксиран тип кутия“) е метална обвивка,вътрешно разпределително устройство за високо напрежениемонтаж. Използва се предимно в трифазни променливотокови захранващи системи с номинално напрежение от 6kV, 10kV, 20kV или 35kV и номинална честота 50/60Hz.

Какво прави?

Това оборудване се използва за приемане и разпределение на електрическа енергия, както и за управление, защита и наблюдение на електропроводи и трансформатори. За разлика от разпределителната уредба с изтеглящ се тип, разпределителната уредба за високо напрежение с фиксиран тип XGN Box използва фиксирано монтирани прекъсвачи и изключващи превключватели с видими изолационни междини, което я прави по-здрава, рентабилна и по-лесна за поддръжка в много индустриални и търговски приложения със среден мащаб.

Разбивка на кода на модела:

XGN – Тип кутия Фиксиран тип Вътрешен метален затвор

Тип кутия – Напълно затворен метален корпус

Фиксиран тип – Фиксирана инсталация на основните комутационни компоненти

Типични приложения:

Стаи за електроразпределение във фабрики, жилищни комплекси, търговски центрове, болници, центрове за данни и станции за възобновяема енергия.

Описание на продукта

Разпределителната апаратура за високо напрежение с фиксиран тип XGN тип кутия е стандартизирано, икономично и високо надеждно решение за разпределителна апаратура. Неговата основна структура включва вакуумен прекъсвач с фиксиран монтаж, трипозиционен изолиращ превключвател, токови трансформатори, трансформатори на напрежение и цялостен механизъм за блокиране. Корпусът е изработен от висококачествена студено валцована стомана или неръждаема стомана, покрита с електростатичен прах за отлична устойчивост на корозия.

Основни електрически параметри: номинално напрежение 12kV (24kV/40,5kV по избор), номинален ток до 3150A, издържан ток на късо съединение до 40kA. Theразпределителна уредбаотговаря напълно на стандартите GB3906 и IEC62271-200.

Неговият компактен дизайн (типична ширина 800 mm, дълбочина 900 mm, височина 2200 mm) спестява ценно подово пространство. Всички отделения за високо напрежение са напълно затворени и блокирани, което гарантира безопасна работа. Предният панел включва ясни мимически диаграми, индикаторни лампи и бутони за аварийно пътуване.

Разпределителната апаратура за високо напрежение с фиксиран тип XGN Box е особено подходяща за проекти, при които простата работа, ниските първоначални разходи и лесната поддръжка са с приоритет пред конфигурируемостта за изтегляне.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Ключови характеристики

1. Опростеност при фиксиран тип – по-нисък процент на отказ

Без сложни подвижни релсови конструкции. Разпределителната апаратура за високо напрежение XGN тип кутия с фиксиран тип използва болтови връзки или връзки с директен контакт, което значително намалява рисковете от механична повреда.

2. Видими контакти за изключване – безопасно за блокиране/маркиране

Изолиращият прекъсвач осигурява ясно видими контактни позиции. Операторите могат визуално да потвърдят разделянето на веригата преди поддръжка – критично предимство за безопасността пред по-старите предавки от маслен тип или мини-тип.

3. Компактен и спестяващ място

Широчина до 600 мм за 12kV версии. Идеален за преоборудване в подстанции с ограничено пространство.

4. Напълно блокиран – предотвратява неправилно функциониране

Механичните и електрически блокировки между прекъсвача, изолиращия прекъсвач и предния капак отговарят на изискванията за „пет превенции“.

5. Адаптивен за тежки среди

Нагревателите против кондензация и IP4X предният корпус осигуряват надеждна работа във влажна или прашна среда.

Области на приложение

● Промишлени предприятия – захранване на производствени линии

● Търговски комплекси – основно разпределително помещение

● Центрове за данни – превключване на резервно захранване

● Вятърни/слънчеви централи – събиране на средно напрежение

● Болници – двойно захранване с фиксирана предавка

Въпроси и отговори

Въпрос: Каква е разликата между вашата разпределителна уредба с високо напрежение с фиксиран тип XGN Box и изтеглящ тип (като KYN)?

A: Страхотен въпрос. Разпределителната апаратура за високо напрежение с фиксиран тип XGN тип Box има фиксирано монтирани прекъсвачи. Не можете да „разгърнете“ къртача, но получавате по-твърда структура, по-ниски първоначални разходи и по-лесна поддръжка. За приложения, при които резервирането с висока наличност не е критично (напр. по-малко от 500 операции на година), фиксираният тип е по-икономичен и надежден.

вратата.

Подробности за производството

1. Производство на корпуси

Студено валцована стоманена плоча (с дебелина ≥2 mm) или неръждаема стомана 304

Огъване, заваряване и повърхностна обработка в дома

Електростатично прахово покритие (дебелина ≥60μm, тест със солен спрей ≥240h)

2. Основни компоненти

Вакуумен прекъсвач с фиксиран монтаж (марка: Lugao / по избор Siemens, ABB)

Трипозиционен изолиращ прекъсвач с видимо прекъсване

Медни шини (калайдисани или посребрени)

Трансформатори за ток/напрежение (клас на точност 0,5 / 0,2S)

3. Вътрешно окабеляване

Номерата на проводниците, клемните блокове и пластмасовите канали са ясно маркирани

Вторичното окабеляване е тествано при 2 kV за 1 минута

Всички проводници са устойчиви на горене и са с номинална температура 105°C

4. Фабрично тестване

Тест за издържано напрежение на мощността

Измерване на съпротивлението на главната верига

Тест за механична работа (≥200 пъти)

Проверка на функцията за блокиране

Измерване на частичен разряд (≤10pC)

Разпределителна уредба XGN срещу KYN

Избор между разпределителна апаратура XGN с фиксиран тип иKYN Изтегляща се комутационна апаратура зависи от изискванията на вашия проект, стратегия за поддръжка и бюджет. Комутационната апаратура XGN е проектирана за приложения, които дават приоритет на надеждността, простата работа и по-ниските инвестиционни разходи, докато комутационната апаратура KYN е по-подходяща за системи, изискващи честа поддръжка или висока оперативна гъвкавост.

Сертифициране и осигуряване на качеството

● Съвместим с IEC 62271-200

● Сертифициран по GB 3906

● Тествана повреда на вътрешна дъга (IAC A-FL) – по избор

● Система за управление на завода ISO 9001:2015

● Доклади от изпитване на типа от национална станция за изпитване на апарати с високо напрежение (Сиан / Пекин)

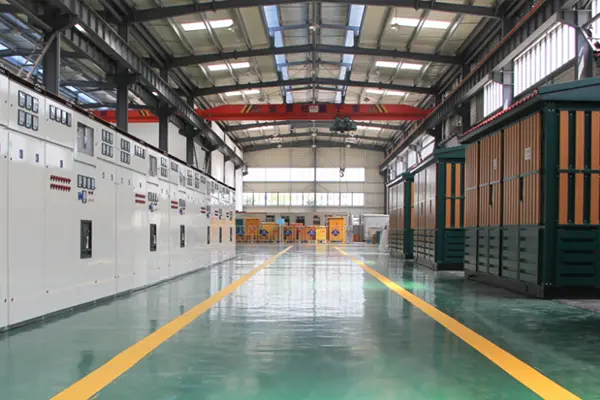

Нашата разпределителна уредба XGN се произвежда в модерно производствено съоръжение, оборудвано с машини за лазерно рязане с ЦПУ, центрове за огъване с ЦПУ, роботизирани системи за заваряване, линии за обработка на медни шини и обширни лаборатории за изпитване на високо напрежение. Вашето разпределително устройство за високо напрежение с фиксиран тип XGN Box-type ще бъде изпратено с пълен набор от протоколи от тестове, електрически схеми и ръководства за работа както на английски, така и на китайски.

Предимства в сравнение с конкурентите – защо да изберете Lugao?

Опаковка и доставка

Стандартна опаковка

● Индивидуални кутии от шперплат с висока якост с влагоустойчиво фолио

● Вътрешна подложка от пяна за компоненти

● Всички изходящи клеми са покрити с изолационни капачки

● Секциите на шините са опаковани отделно с етикети

Транспортни знаци

● Номер на поръчката, дестинация, тегло, знаци „Чупливо“ и „Без стек“.

Опции за доставка

● FOB Нингбо / Шанхай

● Време за доставка: 15–25 дни за стандартна конфигурация

Ангажимент за следпродажбено обслужване

● Гаранционен период – 12 месеца от датата на доставка (с възможност за удължаване до 24 или 36 месеца при договор за обслужване)

● Техническа поддръжка – безплатна консултация за цял живот; дистанционно отстраняване на неизправности в рамките на 2 часа през работните дни

● Field Service – налични са указания за инсталиране; отстраняване на неизправности на място при необходимост (безплатно по време на гаранцията)

● Доставка на резервни части – Общите части са складирани; доставка с куриер на следващия ден за спешни поръчки
