Тип ръчна количка Фиксирано табло за високо напрежение Разпределителна уредба

Разпределителната уредба за табла с фиксирано високо напрежение тип ръчна количка е метална обвивка,КРУ средно напрежение с въздушна изолациясглобка, предназначена за системи с една шина и двойна шина. Но какво точно представлява този продукт и какво може да направи за вашата електрическа инфраструктура?

Какво представлява:

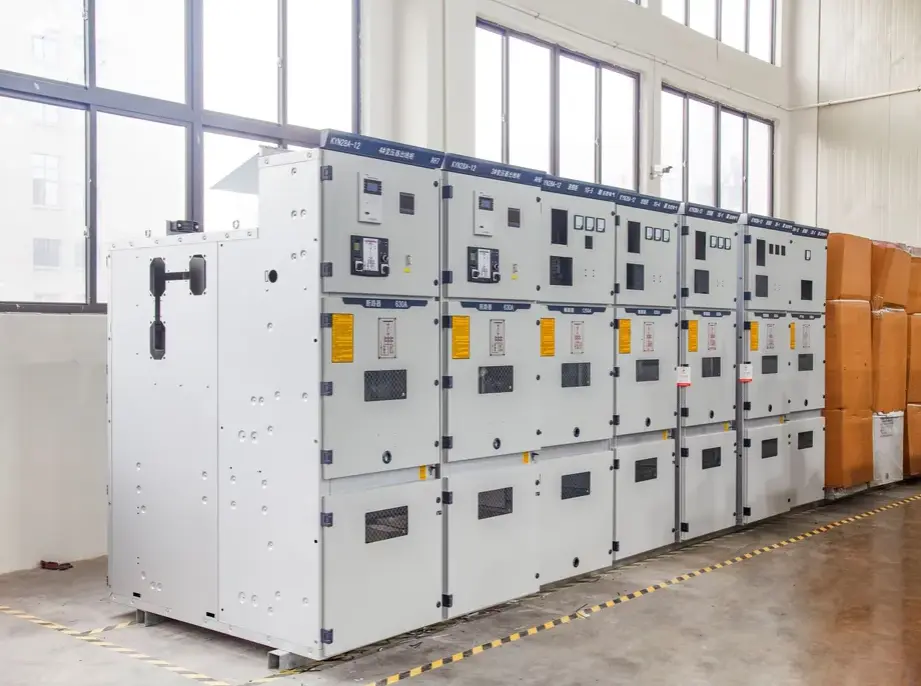

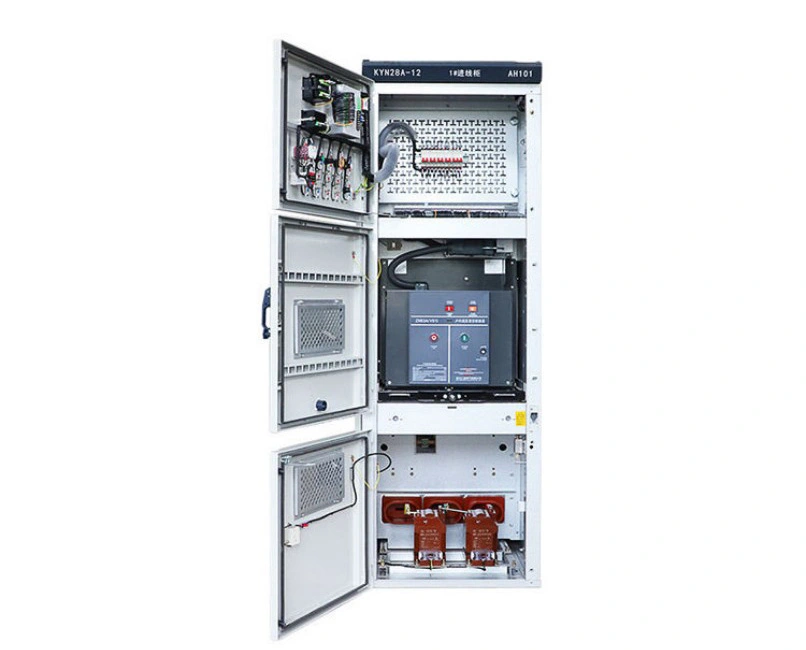

Това е хибриден дизайн, който съчетава корпус с фиксиран панел с механизъм за подвижна ръчна количка за първичните превключващи устройства (като вакуумни прекъсвачи, контактори или VSD). Ръчната количка може физически да се навива и излиза от панела, докато шините, кабелите и спомагателните компоненти остават фиксирани в корпуса. Този дизайн е стандартизиран съгласно IEC 62271-200 и GB3906 за номинални напрежения от 3 kV до 40,5 kV.

What it can do:

● Контрол на потока на мощността: Той безопасно свързва или изключва високоволтови товари като трансформатори, двигатели и кондензаторни батерии.

● Осигурете защита от повреда: Интегрираните защитни релета и прекъсвачи се задействат автоматично по време на претоварване, късо съединение или заземяване.

● Позволете безопасна поддръжка: Ръчната количка може да бъде изтеглена в изолирана, заземена позиция, създавайки видима въздушна междина, което позволява на техниците да работят върху прекъсвача, без да изключват захранването на цялата шина.

● Измерване и наблюдение: Токови трансформатори, трансформатори на напрежение и цифрови измервателни уреди, монтирани на панела, дават данни в реално време за състоянието на системата.

● Безопасно блокиране: Механични и електрически блокировки предотвратяват човешки грешки като затваряне на прекъсвача, докато ръчната количка е по средата или достъп до живи отделения.

Накратко, този тип ръчна количка с фиксирано табло за високо напрежение действа като вратар на вашата високоволтова мрежа – безопасен, гъвкав и издръжлив за 20+ години работа.

Параметри на продукта (спецификация)

По-долу е подробната таблица с техническите спецификации за нашата разпределителна уредба с фиксирани високоволтови табла тип ръчна количка. Всички стойности се отнасят за типични 12kV модели; други напрежения са налични при поискване.

Функция и приложение на продукта (формат за въпроси и отговори)

Въпрос 1: Какво прави дизайна на ръчната количка по-добър от напълно фиксирана разпределителна уредба?

О: Конструкцията на ръчната количка позволява основното превключващо устройство (вакуумен прекъсвач) да бъде физически отстранено от панела за поддръжка или подмяна, докато шините на панела остават под напрежение. Това намалява времето за престой от часове до минути. За разлика от това, фиксираната разпределителна уредба често изисква изключване на цяла секция за достъп до прекъсвача. Нашата разпределителна апаратура за табла с фиксирано високо напрежение тип ръчна количка ви дава най-доброто от двата свята: фиксирани шини за здравина, плюс прекъсвачи за ръчна количка за удобство при обслужване.

Q2: Как се гарантира безопасността на оператора по време на стелажи?

A: Нашата комутационна апаратура включва пет задължителни блокировки:

1. Прекъсвачът не може да бъде затворен, освен ако ръчната количка не е в „работно“ (свързано) положение.

2. Ръчната количка не може да бъде преместена от „разединено“ в „свързано“, освен ако прекъсвачът не е отворен.

3. Заземителният превключвател може да бъде затворен само когато ръчната количка е в положение „тест/изключено“.

4. Вратата на кабелното отделение може да се отвори само когато заземителят е затворен.

5. Ръчната количка не може да се поставя или изважда, докато прекъсвачът е затворен. Тези блокировки са както механични, така и електрически – безотказно проектирани.

Въпрос 3: Може ли разпределителната апаратура за платка с фиксирано високо напрежение тип ръчна количка да се използва на открито?

О: Стандартният корпус е IP4X, подходящ за вътрешни абонатни станции. За приложения на открито ние доставяме допълнителни устойчиви на атмосферни влияния корпуси или павилиони с рейтинг IP54. Много клиенти инсталират нашата разпределителна уредба в подстанции с контейнери или малки сглобяеми сгради в близост до вятърни паркове или слънчеви централи.

Q4: Кои са най-честите приложения за тази разпределителна уредба?

A: Тази ръчна количка с фиксирано табло с високо напрежение се използва широко в:

● Електрически подстанции (първично и вторично разпределение).

● Индустриални инсталации (мелници за стомана, циментови фабрики, нефтохимикали) – за управление на двигатели и защита на трансформатори.

● Търговски сгради (болници, центрове за данни, летища) – където се изисква висока надеждност.

● Възобновяема енергия (слънчеви паркове, вятърни паркове) – като панели за свързване към мрежата.

● Минни дейности – достатъчно здрави за прашни и влажни среди.

● Железопътно тягово захранване – при 27,5kV или 2×25kV системи.

Подробности за производството

1. Материал и покритие на корпуса

● Материал: висококачествена поцинкована стоманена ламарина с дебелина 2 мм (внос от Baosteel), сгъната с CNC машини за огъване. Двойно прегънатите ръбове увеличават твърдостта.

● Покритие: Епоксидно-полиестерно прахово покритие (минимум 80μm дебелина) след пясъкоструене по стандарт SA 2.5. Цвят RAL 7035 (светло сив). Тест със солен спрей >500 часа – без корозия.

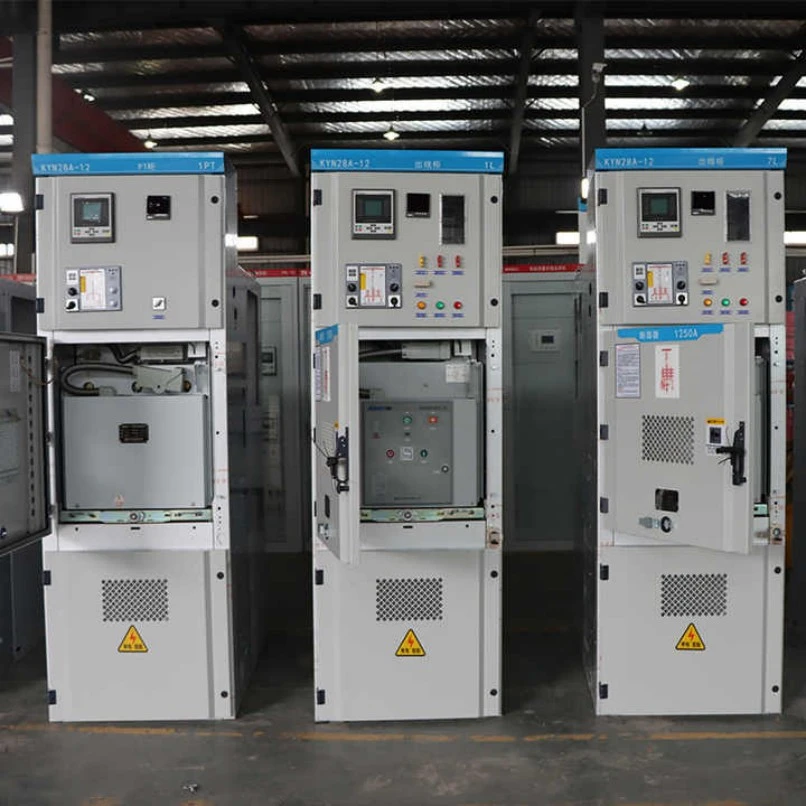

2. Механизъм за ръчна количка

● Материал: Високоякостни найлонови ролки + релси от неръждаема стомана.

● Работа: Завинтване/завинтване на водещ винтов механизъм с дизайн против хлабина. Всяка ръчна количка е тествана за 2000 пълни цикъла на стелажи.

● Индикатори за позиция: Червен (свързан), зелен (тест), жълт (разединен), видими от 5 метра.

3. Щори (автоматични предпазни бариери)

● Когато ръчната количка е изтеглена, пружинните метални капаци автоматично покриват фиксираните първични контакти. Това предотвратява случаен контакт на пръстите с тоководещи части. Нашите щори са изработени от 3 мм алуминиева сплав с антикорозионна обработка.

4. Шинопроводна система

● Материал: E-Cu мед с висока проводимост (99,9% чистота). Сребърно покритие на всички фуги.

● Напречно сечение: Изчислено да поддържа повишаване на температурата под 65K при номинален ток. За 3150A използваме двойни шини на фаза.

● Изолация: Термосвиваеми изолационни ръкави (оранжев цвят) за фазова идентификация и контрол на частичен разряд.

5. Заземителен превключвател

● Тип: Бързоизработващи, прекъсващи натоварването, с видими заземители.

● Работа: Ръчен пружинен механизъм. Може да се затвори при пълен ток на късо съединение (50kA веднъж).

● Блокировка: Изключителна механична блокировка с позиция на ръчна количка – не може да затвори заземителния превключвател, освен ако ръчната количка не е в тестова/разединена позиция.

6. Отделение за ниско напрежение

● Разположен в горната предна част (височина 300 мм), напълно отделен от части под високо напрежение. Съдържа защитни релета (базирани на микропроцесор), контролни превключватели, индикаторни лампи и спомагателни предпазители.

● Окабеляване: Всички вторични кабели са номерирани, опаковани в огнезащитни PVC канали и завършвани на клемни блокове с резервни контакти (20% резервни резервни).

7. Контрол на частичното разреждане

● Всички високоволтови проводници са заоблени, за да се елиминират острите ръбове.

● Всеки панел се подлага на тест за частичен разряд (≤10pC при 1,1×Ur/√3).

8. Точност на фабричното сглобяване

● Всяко разпределително табло с фиксирано високо напрежение тип ръчна количка се сглобява върху лазерно подравнена приспособление. Несъответствието между ръчна количка и фиксиран контакт е <0,5 mm.

● Резултат: Гладко поставяне без къртене или сила – без заседнали ръчни колички дори след години на употреба.

Защо да изберете Lugao за разпределителна апаратура със средно напрежение тип ръчна количка?

· Проектно базирано инженерство: Оформлението на шкафа, номиналната шина, схемата на защитното реле, конфигурацията на CT/VT и кабелният вход могат да бъдат проектирани според едноредовата диаграма.

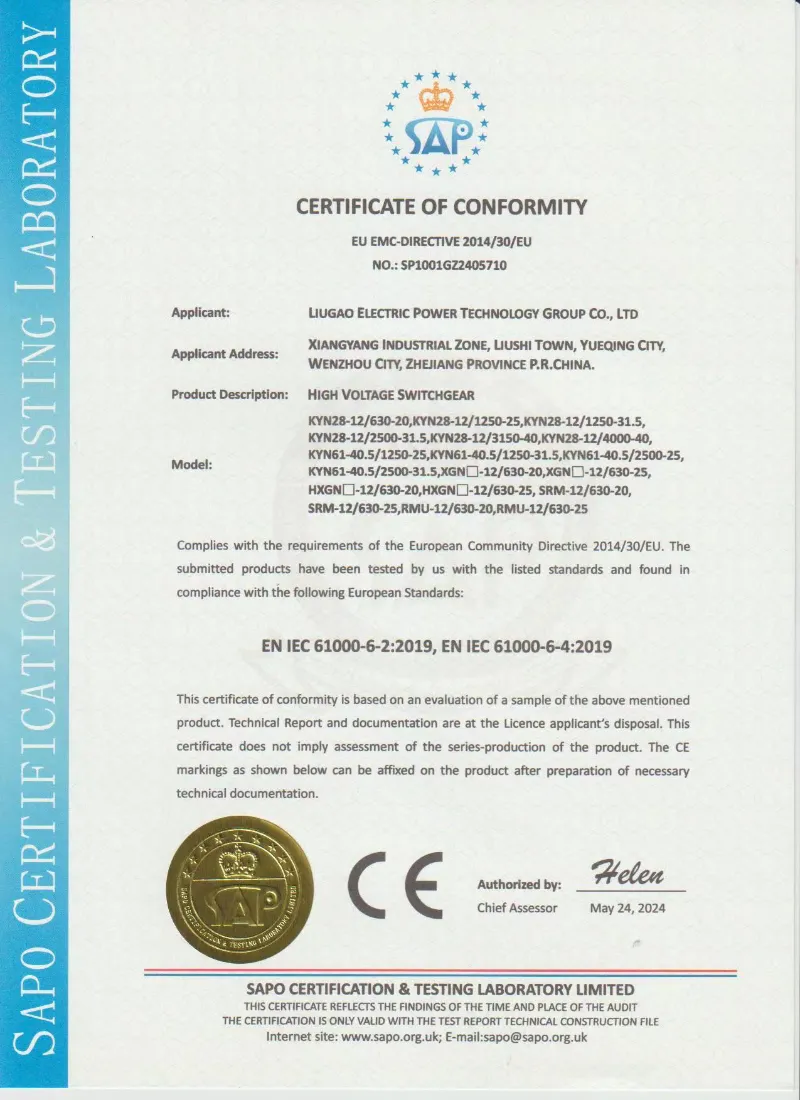

· Производство, базирано на стандарти: Разпределителната апаратура може да бъде произведена съгласно IEC 62271-200, GB/T 3906, DL/T 404 и технически спецификации на проекта.

· Гъвкав избор на компоненти: Lugao VCB, ABB, Siemens, Schneider или други определени марки компоненти могат да бъдат конфигурирани според изискванията на проекта.

· Рутинна проверка преди изпращане: Механична работа, функция за блокиране, окабеляване, изолация и тестове за издръжливост на мощността честота могат да бъдат извършени преди доставката съгласно техническото споразумение.

· Поддръжка на техническа документация: Чертежи на общо разположение, еднолинейни диаграми, диаграми на вторично окабеляване, инструкции за работа и протоколи от рутинни тестове могат да бъдат предоставени за справка по проекта.
