Централен тип KYN с пет превантивни блокировки за високо напрежение

Разпределителната уредба KYN Center с пет превантивни блокировки за високо напрежение е напълно сглобена, метална обвивка, изтегляща се разпределителна уредба, използвана предимно в трифазни променливотокови захранващи системи от 3,6 kV до 12 kV. Той е проектиран за конфигурации с единична шина или двойна шина с разклонителни фидерни приложения.

Какво е това оборудване?

Това оборудване е разпределителен шкаф за високо напрежение, който съдържа прекъсвачи, разединители, заземителни превключватели, токови трансформатори, трансформатори на напрежение и защитни релета. Неговата определяща характеристика е механизмът за блокиране с пет превенции, който физически предотвратява:

1. Затваряне при затворен заземителен превключвател

2. Отваряне на предния капак при затворен прекъсвач

3. Поставяне или премахване на прекъсвача, когато превключвателят е затворен

4. Работа със заземителния превключвател, когато е под напрежение

5. Включване на прекъсвача без управляващо захранване

Какво прави?

Той безопасно получава електрическа енергия от трансформатор или входяща линия и я разпределя към изходящи захранващи устройства като двигатели, трансформатори, кондензаторни батерии или вторични подстанции. Разпределителната апаратура за високо напрежение тип KYN Center с пет превантивни блокировки е гръбнакът на индустриални и битови мрежи със средно напрежение.

Разбивка на кода на модела:

● KYN – K: Метално покритие Y: Изтеглящ се тип N: Вътрешно

● Централен тип – Модулна конфигурация на централния прекъсвач

● Блокировка с пет превенции – защита срещу механични и електрически грешки

● Разпределителна апаратура за високо напрежение – Номинално напрежение до 12kV

Параметър на продукта (спецификация)

Функция и приложение на продукта

1. Висока безопасност – блокировка с пет превенции

Разпределителната уредба за високо напрежение с пет превенции тип KYN Center включва задължителни механични блокировки между прекъсвача, изолиращите контакти, заземителния превключвател и предните панели. Това елиминира риска от грешка на оператора – причина №1 за инциденти с дъгова светкавица.

2. Компактна модулна конструкция

Количката на изтеглящия се прекъсвач се плъзга плавно по релси с три различни позиции: работно, тестово/изолирано и изтеглено. Това позволява поддръжка без прекъсване на захранването на цялата шина – критично предимство за центрове за данни и болници.

3. Интелигентно наблюдение и контрол

Опционалните интелигентни IED (релета) осигуряват:

● Мониторинг на ток, напрежение и мощност в реално време

● Защита от свръхток, земно съединение и насочена защита

● RS485/Modbus или IEC 61850 комуникация

● Дистанционно отваряне/затваряне чрез SCADA

● Стандартните сензори за температура и влажност вътре в отделението на прекъсвача предотвратяват кондензацията.

4. Висока механична надеждност

● Живот на механизма на прекъсвача: 30 000 операции (без поддръжка)

● Допълнителни контакти: Сребърно-никелова сплав за 10 000+ електрически операции

● Първични изключващи контакти: Посребрена мед с пружинен натиск

Области на приложение

Подробности за производството

1. Производство на корпуса

● 2,0 mm студено валцована стомана (поцинкована) или 1,5 mm неръждаема стомана

● Лазерно изрязани и CNC огънати за прецизност

● Заварена рамка с устойчиво на корозия прахово покритие (стандарт RAL 7035)

2. Блокиращ механизъм с пет превенции

● Стоманени ексцентрични плочи и блокиращи пръти (без пластмасови части)

● Тестван за 10 000 цикъла на блокиране без повреда

● Включва блокировка с ключове за входящи/изходящи и свързващи панели

3. Количка за къртане

● Изтеглящо се шаси с трипозиционно заключване

● Самонастройващи се първични прекъсвачи

● Вторичен щепсел с 16–32 управляващи вериги

4. Шинопроводна система

● E-Cu мед с висока проводимост (клас ETP)

● Посребрени фуги с шайби Belleville

● Термосвиваема изолация за фазова изолация

5. Отделение за кабел

● Щедро пространство за до 4×240 mm² кабели на фаза

● Подвижна скоба за затягане на кабела

● Предоставяне на CT с нулева последователност

6. Фабрично тестване

● 100% тест за издръжливост на диелектрик

● Тест за механична работа (минимум 50 цикъла)

● Измерване на частичен разряд (≤5pC при 1,2 × номинално напрежение)

● Измерване на контактно съпротивление (микроомметър)

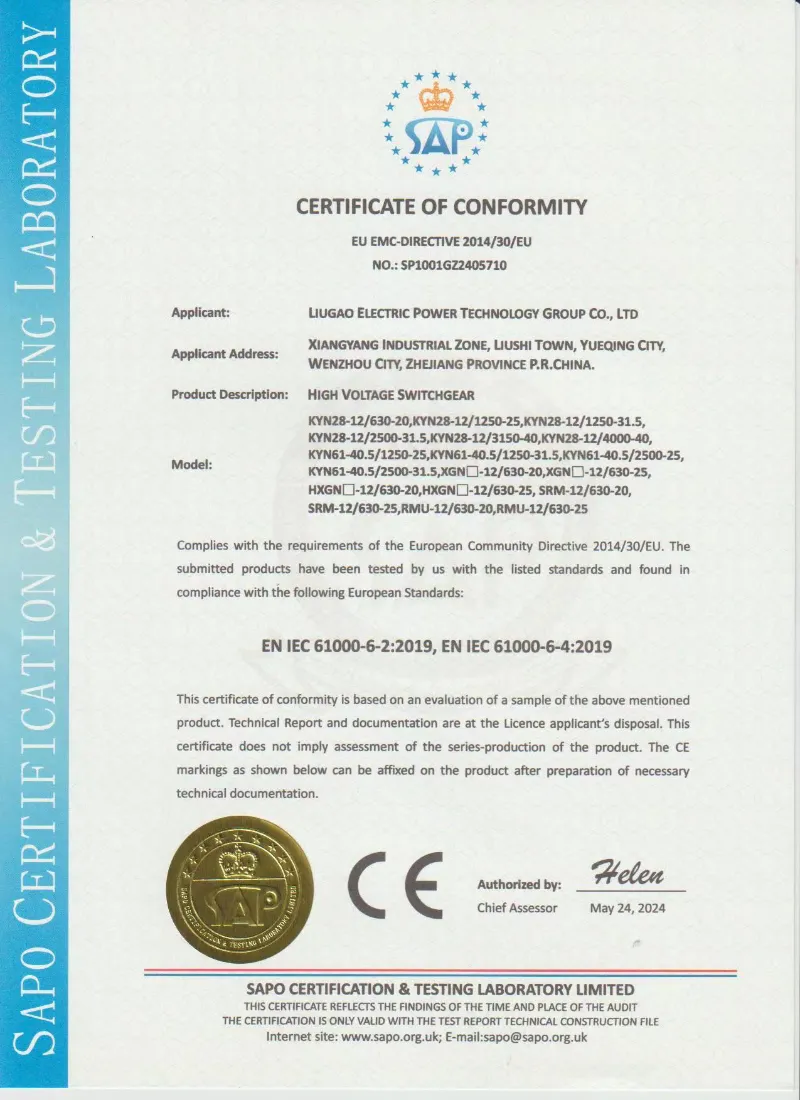

7. Сертифициране и осигуряване на качеството

● Типово изпитан в съответствие с GB/T 3906, IEC 62271-200 и DL/T 404

● Тествана вътрешна дъга (IAC AFLR 40kA/1s)

● Сертифицирано по ISO 9001:2015 производство

● Протокол от рутинни тестове, включен във всеки панел

Защо да изберете Lugao Power Co., Ltd. пред конкурентите?

Често срещани въпроси на клиенти

Въпрос 1: Може ли това разпределително устройство за високо напрежение с пет превенции да се използва за 24 kV системи?

О: Не, стандартният KYN е оценен до 12kV. За 24kV предлагаме варианта KYN28-24 с увеличена изолационна хлабина. Моля, посочете напрежението на вашата система, когато поискате оферта.

Въпрос 2: Предоставяте ли вакуумния прекъсвач като част от разпределителната апаратура с метална обшивка KYN?

О: Да, всеки панел се доставя напълно сглобен с фабрично тестван вакуумен прекъсвач (тип VS1). Предлагаме и съвместими алтернативи като ABB VD4, Siemens 3AH или Schneider HVX, ако предпочитате.

В5: Можете ли да доставите пълна гама разпределителни уреди, включително панели за входящи, измервателни, фидерни и кондензаторни панели като всички KYN комутационни уреди в метален корпус?

О: Абсолютно. Ние проектираме и произвеждаме пълна гама с всички необходими спомагателни отделения, шинни връзки и междупанелни блокировки. Просто изпратете вашата едноредова диаграма.

В6: Каква документация предоставяте?

О: За всяко разпределително устройство KYN ние предоставяме: общ чертеж на разположение, схема на окабеляване, спецификация на материалите, протокол от изпитване, ръководство за употреба и матрица за блокиране – всичко на английски (или на вашия местен език).

Q7: Блокировката с пет превенции регулируема ли е на полето?

О: Не – и това е умишлено. Блокировката е фабрично настроена и запечатана за предотвратяване на манипулации. Ние обаче предоставяме ясни механични чертежи, така че вашият екип да разбере логиката. Ако имате нужда от промени, свържете се с нашия инженерен отдел.

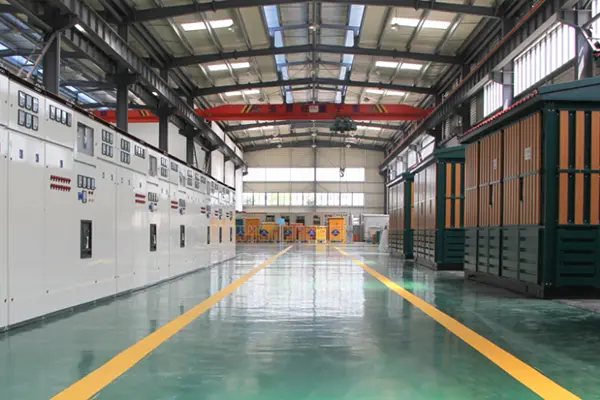

Производствена способност

Lugao Power Co., Ltd.произвежда KYN Center Type Five-Prevention Interlocking High Voltage Switchear в модерно производствено съоръжение, оборудвано с усъвършенствано оборудване за производство, монтаж и изпитване на високо напрежение. Всекитабло за разпределителна уредбасе произвежда съгласно стриктна система за управление на качеството ISO 9001, гарантираща постоянно качество, надеждна работа и пълно съответствие с международните стандарти.

Производствена сила
