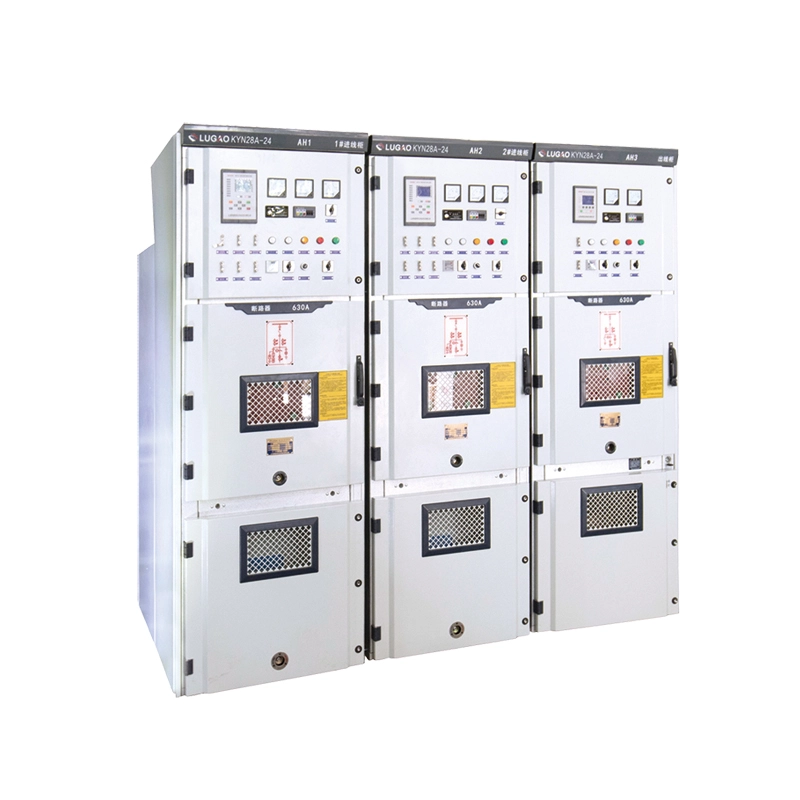

35kV подстанция KYN бронирана разпределителна апаратура с изтеглящ се тип

Какво е това оборудване?

35kV подстанция KYN бронирана изтегляща се разпределителна уредба е фабрично сглобена, метална обвивка,вътрешно разпределително устройство за високо напрежениепредназначени за 40,5 kV (35 kV номинални) трифазни AC захранващи системи. Принадлежи към серията KYN и се използва в подстанции, промишлени електроцентрали, големи търговски комплекси и станции за събиране на възобновяема енергия.

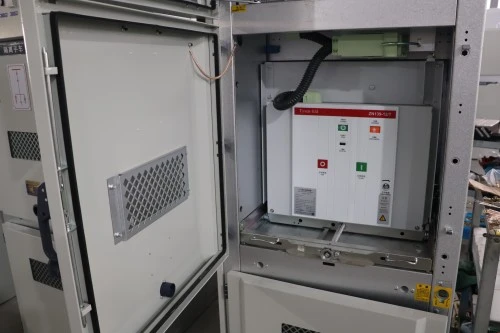

За разлика от разпределителната апаратура с фиксиран тип, където прекъсвачите са завинтени на място, този брониран изтеглящ се тип разполага с подвижна количка за прекъсвач, която може да се навива в три различни позиции: работна, тестова/изолирана и изтеглена. Този дизайн позволява повреден прекъсвач да бъде заменен за минути, без да се изключва цялата шина – критично предимство за непрекъснато захранване.

Какво прави?

Основната функция на това оборудване е да получава 35 kV входяща мощност от трансформатор или въздушна линия, да защитава мрежата надолу по веригата с прекъсвачи и да разпределя електричество към изходящи захранващи устройства като двигатели със средно напрежение, вторични трансформатори, кондензаторни батерии или големи индустриални товари. 35kV подстанция KYN бронирана изтегляща се разпределителна уредба също така осигурява:

● Изолация – Видимо прекъсване за безопасна поддръжка

● Защита – свръхток, заземяване и изключване при късо съединение чрез релета или IED

● Измерване – Измерване на напрежение и ток за подстанция SCADA

● Блокировка – Механична система с пет превенции за елиминиране на човешка грешка

Разбивка на кода на модела

Функция и приложение на продукта

Характеристика на продукта

Характеристика 1: Истинска бронирана изтегляща се конструкция

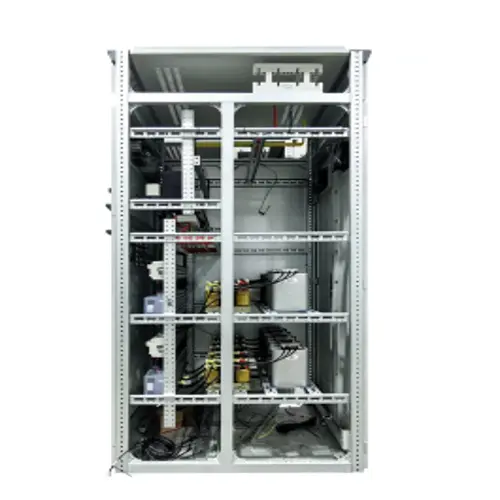

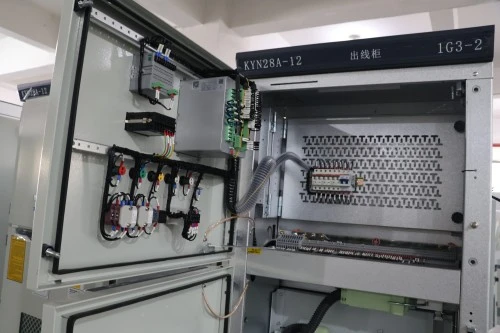

Разпределителната апаратура с изтеглящ се метален корпус разполага с отделни отделения от стоманена плоча за прекъсвача, шина, кабелен край и контрол за ниско напрежение. Всяко отделение е заземено и изолирано от разпространение на дъгова светкавица.

Характеристика 2: Механично блокиране с пет превенции

The five-prevention system is fully mechanical, not software-dependent. Физически предотвратява:

1. Затваряне на прекъсвача при затворен заземителен превключвател

2. Отваряне на предния капак при затворен прекъсвач

3. Преместване на прекъсвача между позиции, когато е на живо

4. Работен заземител с проводници под напрежение

5. Затварящ прекъсвач без управляваща мощност

Характеристика 3: Ограничаване на повредата при висока дъга

Класификация на вътрешната дъга (IAC), тествана до 31,5 kA за 1 секунда. Дъговите клапи насочват натиска нагоре и далеч от операторите.

Характеристика 4: Надеждност на изолацията при високо напрежение

Разстоянията фаза-фаза и фаза-земя надвишават минималните IEC 62271-200. Всички шини са термосвиваеми изолирани или покрити с антикорона екранировка.

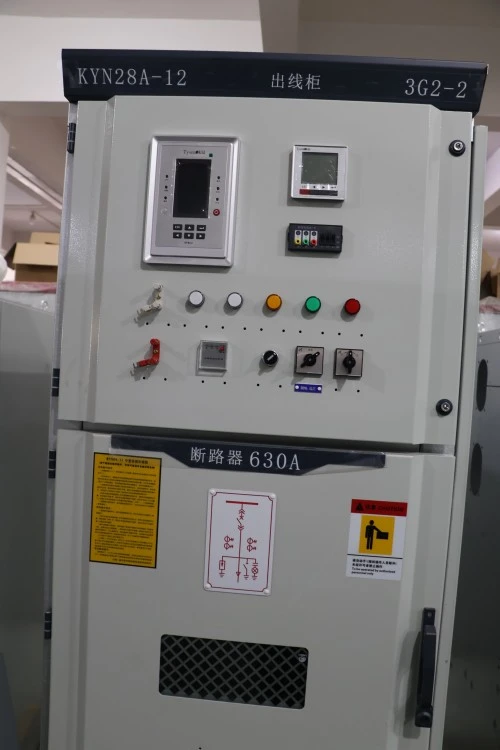

Функция 5: Интелигентно наблюдение и дистанционно управление

Стандартно IED (интелигентно електронно устройство) с RS485/Modbus или IEC 61850 GOOSE съобщения. Наблюдение в реално време на позицията на прекъсвача, състоянието на зареждане на пружината, SF6 (ако се използва), температура и частично разреждане.

Спецификации на продукта

Защо да изберете Lugao Power Co., Ltd. пред конкурентите?

Защо клиентите многократно избират нас:

We do not cut corners on insulation clearance, busbar material, or interlocking robustness. Every KYN Switchgear leaving our factory undergoes a full 95kV withstand test – not a reduced voltage "routine" test. We also provide panel-specific wiring diagrams in CAD and PDF, not generic templates.

Опаковане, доставка и следпродажбено обслужване

Опаковка

Всеки 35kV подстанция KYN брониран изтеглящ се тип разпределителен панел е опакован в VCI хартия против ръжда + пластмасов филм

1. След това се затваря в щайга от шперплат, сертифицирана за фумигация, с подложка от пяна по всички ъгли и ръбове

2. Количката за къртане се транспортира в изтеглено положение, заключена с транспортни скоби

3. Шините са разглобени, индивидуално опаковани, етикетирани по номер на фаза и панел

4. Вторични щепсели, дръжки за стелажи, ключове за заземяване и резервни предпазители, опаковани в устойчива на атмосферни влияния кутия за аксесоари вътре в отделението за НН

5. Добавени са торбички със силикагел със сушител за пратки, чувствителни към влага (морски транспорт)

Доставка

1. Морски превоз: 40-футов HC контейнер побира 6–8 панела (в зависимост от размерите)

2. Сухопътен транспорт: Камион с бордова платформа с антивибрационни въздушни възглавници и ремъци

3. Incoterms: EXW (фабрика), FOB ningbo

4. Документация, включена в пратката

5. Чертеж на общо разположение (както е изградено)

6. Еднолинейна схема с номерация на панелите

7. Схема на окабеляване (размер A3, ламиниран)

8. Списък на материалите (прекъсвачи, CT, VT, релета)

9. Routine test report (signed by QA)

10. Ръководство с инструкции (на английски или местен език)

11. Блокираща матрица и ключов график (ако се използва ключово блокиране)

Ангажимент за следпродажбено обслужване

1. Гаранционен срок: 12 месеца от датата на изпращане (с възможност за удължаване до 24 или 36 месеца с платен договор за услуга)

2. Техническа поддръжка: Доживотна безплатна дистанционна консултация. Нашите инженери преглеждат вашата еднолинейна диаграма и настройките на релето преди доставка.

3. Обслужване на място: надзор на монтажа, помощ при пускане в експлоатация, диагностика на неизправности. Безплатно по време на гаранционния период (пътът и настаняването се заплащат по себестойност). След гаранция, таксува се на дневна цена + части.

4. Доставка на резервни части: Колички за прекъсвачи, първични контакти, вторични щепсели, стелажни дръжки, заземителни превключватели, температурни контролери и блокиращи компоненти, поддържани на склад. Пратка на следващия ден чрез DHL/FedEx за критични резервни части.

Често задавани въпроси

Въпрос 1: Може ли 35kV подстанция KYN бронирана изваждаща се разпределителна уредба да се използва на открито в компактна подстанция?

О: Стандарт: IP4X (само на закрито).

Опция: IP54 външна кутия с устойчив на атмосферни влияния покрив и принудителна вентилация, с множество панели.

Действие: Посочете „на открито“, когато поискате оферта.

Q2: Как да проверите блокировката с пет превенции преди захранване?

О: Следвайте теста стъпка по стъпка в ръководството (основен тест: 10 минути).

Проверки на ключовете: Отворен прекъсвач + затворено заземяване → трябва да блокира вкарването. Прекъсвачът е затворен → предната врата трябва да остане заключена.

Recommendation: Test during commissioning and every 6 months.

В3: Продължителност на живота на първичните изключващи контакти и индикатор за смяна?

A：Посребрени медни контакти: оценени за 5000 операции.

Wear indicator: red line visible on contact finger → replace.

Типична подстанция (веднъж/годишно зареждане): издържа 30+ години. Честа работа (дъгови пещи): измервайте контактното съпротивление всяка година.
