Интелигентна сглобяема външна подстанция тип кутия

Какво е това оборудване?

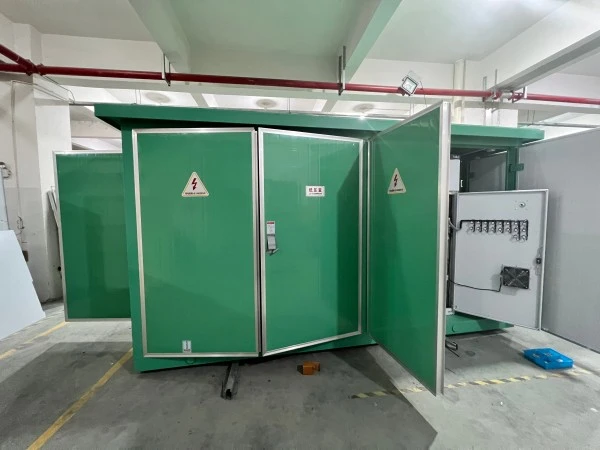

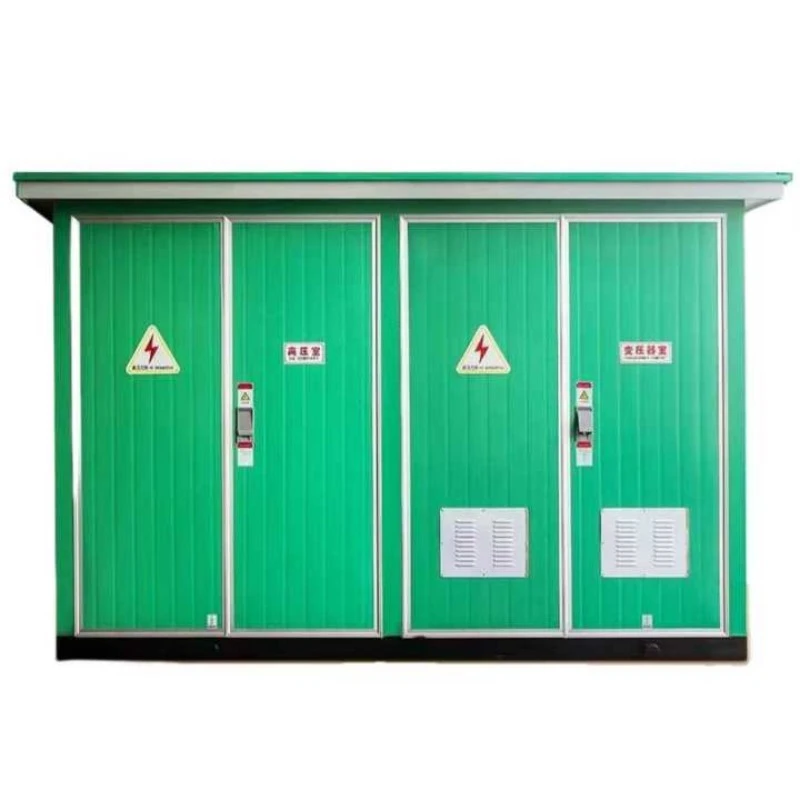

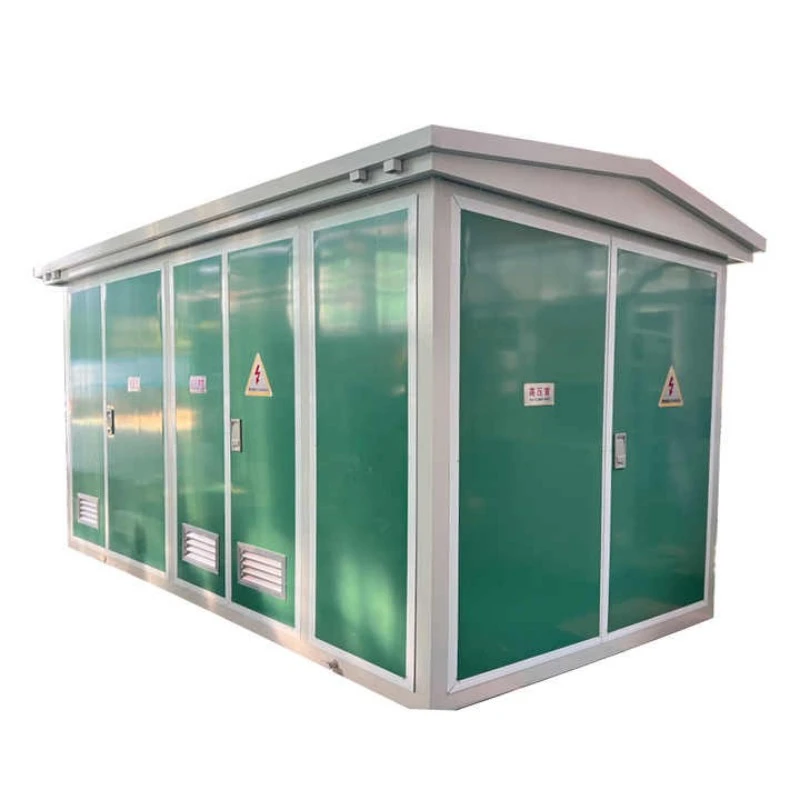

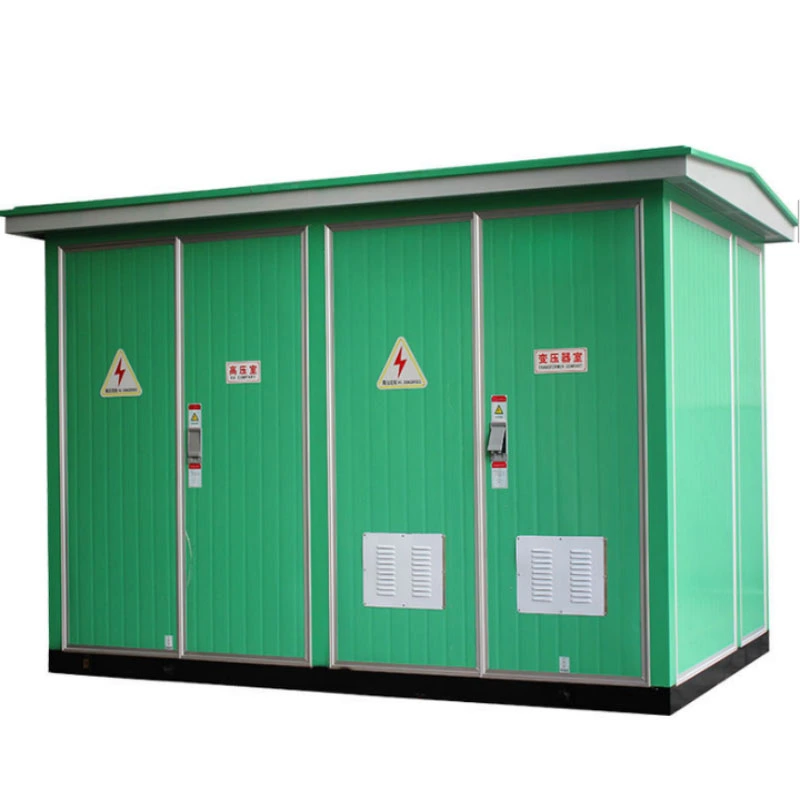

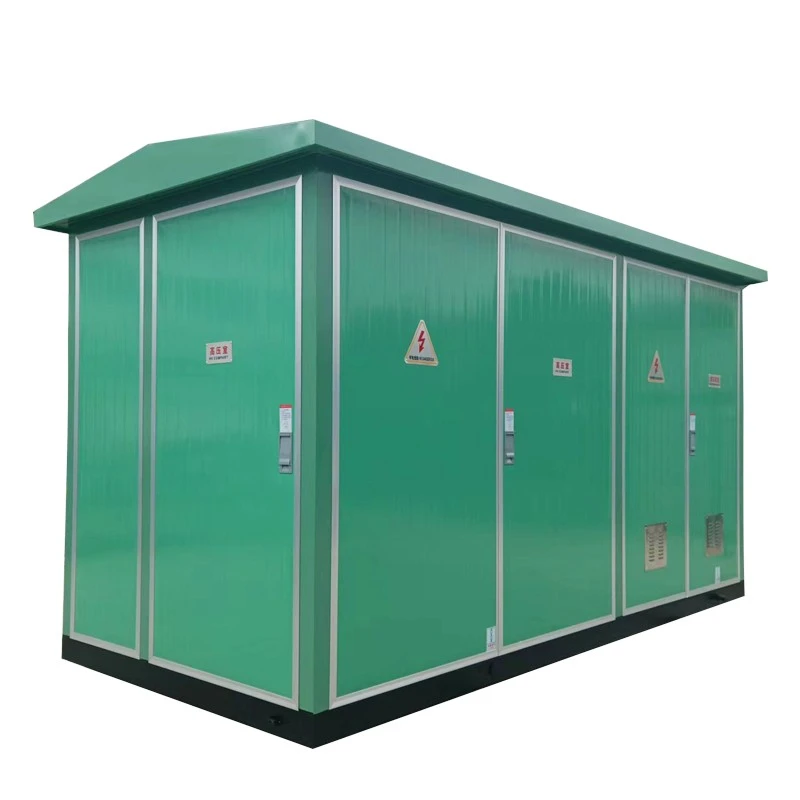

YB-24 Интелигентна сглобяема външна подстанция тип кутия е фабрично сглобен, компактен разпределителен блок, който интегриракомутационна апаратура за високо напрежение, силов трансформатор и разпределително оборудване за ниско напрежение в един защитен от атмосферни влияния корпус. Той принадлежи към семейството на сглобяеми подстанции, известни също като „компактни подстанции“ или „опаковани подстанции“.

Разбивка на кода на модела:

YB — Сглобяема подстанция тип кутия

24 — Код на серия дизайн, представляващ интелигентно управление и модулна конфигурация

Какво прави?

Основната функция на това оборудване е да получава електрическа енергия с високо напрежение (обикновено 10kV или 35kV), да я понижава до ниско напрежение (400V/380V) чрез интегриран трансформатор и да я разпределя безопасно до крайни потребители като жилищни общности, търговски площади, фабрики или станции за зареждане на EV.

За разлика от традиционните граждански подстанции, YB-24 не изисква монтаж на отделни компоненти на място. Той е напълно предварително окабелен, предварително тестван и се доставя като единична единица. Той използва безмаслен сух или биоразградим маслен трансформатор (по избор) и разчита на естествено или принудително въздушно охлаждане. Интелигентната система за управление позволява дистанционно събиране на данни, аларма за повреда и автоматично превключване, което я прави идеална за интелигентни мрежови приложения.

Предимства на продукта

YB-24 Интелигентната сглобяема външна подстанция тип кутия предлага ясни предимства пред традиционните подстанции:

1. Спестяване на място и бърза инсталация

Заема само 40% от отпечатъка на конвенционална гражданска подстанция

Може да се монтира върху обикновена бетонна подложка в рамките на 2-3 дни

Няма нужда от отделни помещения за оборудване или вентилационни шахти

2. Висок интелект

Стандартно оборудван с RTU (Remote Terminal Unit)

Поддържа 4G/5G или оптична комуникация

Наблюдение в реално време на напрежение, ток, фактор на мощността, температура и състояние на вратата

Дистанционно изключване/затваряне и настройка на параметри

3. Безопасност и опазване на околната среда

Безмаслен дизайн по избор (сух трансформатор)

Устойчиво на дъга отделение за високо напрежение

Степента на защита IP54 предотвратява проникването на прах и вода

Вход на кабела отдолу, елиминирайки откритите части под напрежение

4. Рентабилен жизнен цикъл

30–40% по-ниска първоначална инвестиция от гражданските подстанции

60% намаление на разходите за гражданско строителство

По-ниски разходи за поддръжка поради подмяна на модулни компоненти

5. Адаптивност към тежки среди

Работен температурен диапазон: -25°C до +55°C

Антикорозионно покритие за крайбрежни или индустриални зони

Вътрешна отоплителна система по избор за студени региони

Характеристика на продукта

Приложение на продукта

YB-24 интелигентната сглобяема външна подстанция тип кутия е подходяща за широк спектър от сценарии, при които се изисква бързо разгръщане, малък отпечатък и интелигентна работа.

Подробности за производството

1. Производство на корпуси

CNC щанцоване, огъване и заваряване за висока прецизност

Двуслойно прахово покритие (богат на цинк грунд + полиестерно горно покритие) ≥80μm

Тест със солен спрей ≥500 часа

Покрив с 5° наклон за предотвратяване на натрупване на вода

2. Вътрешно оформление

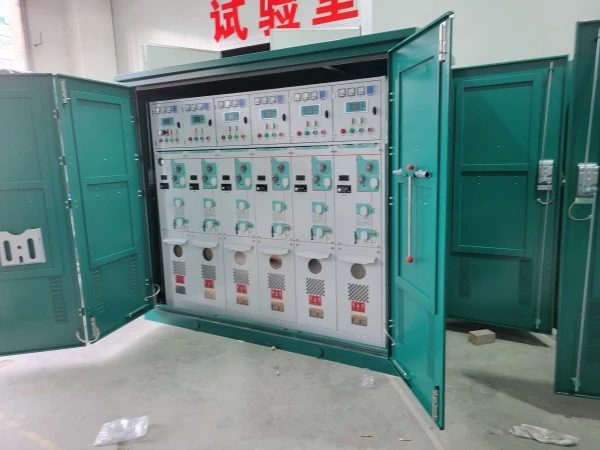

HV отделение: SF6 пръстен основен блок или прекъсвач на товара, мълниеотвод, високоволтов предпазител

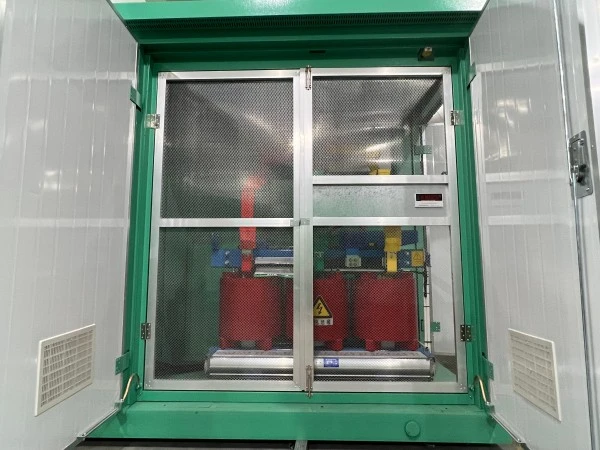

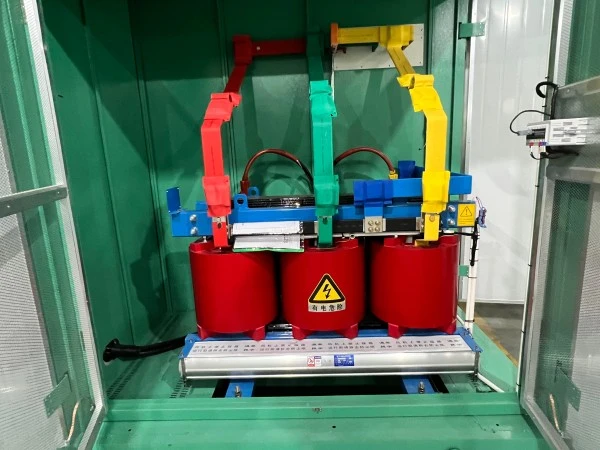

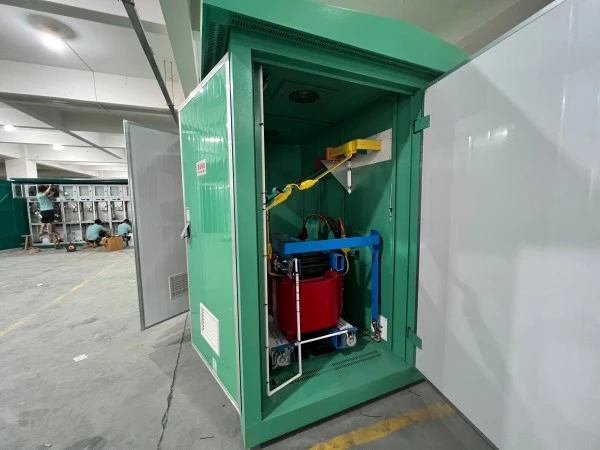

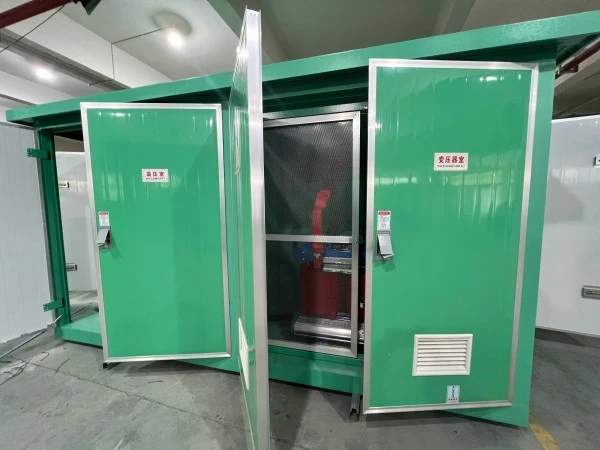

Трансформаторно отделение: Трансформатор, монтиран на ролки, подвижен преден панел за лесна поддръжка

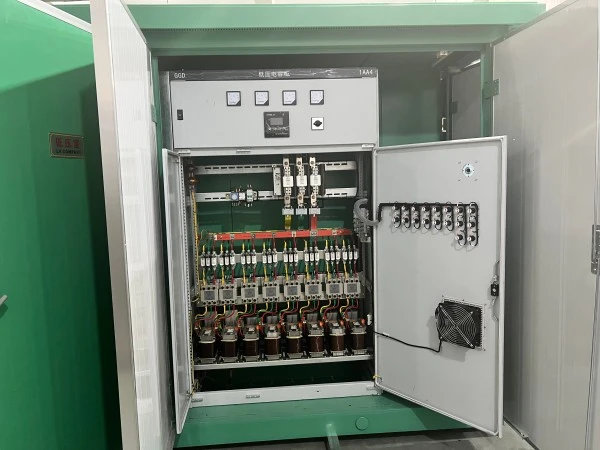

Отделение за НН: Главен прекъсвач, прекъсвачи на клонове, автоматична кондензаторна батерия, интелигентен терминал за наблюдение

Всички отделения са разделени с огнеупорни метални прегради (клас A)

3. Подробности за интелигентната система

Контрол на температурата: сензори PT100 върху намотките на трансформатора и вътрешността на корпуса

Състояние на вратата: Магнитен контактен превключвател с аларма към облак

Измерване на енергия: двупосочен измервателен уред клас 1 или 0,5S

Дистанционно управление: Поддържа IEC 60870-5-101/104, DNP3.0

Локален контрол: Защитен с парола HMI с регистриране на събития

4. Кабелни входове и заземяване

Долен кабелен вход с гумени втулки (IP54 рейтинг се поддържа)

Специална медна заземителна шина (40×4 mm) във всички отделения

Съпротивление на заземяване ≤4Ω

5. Тестване на качеството преди доставка

Тест за издръжливост на напрежение на мощността (35 kV за HV страна, 2,5 kV за LV страна)

Коефициент на превръщане на трансформатора и тест за загуба на празен ход

Тест за комуникация на интелигентна система (30 минути непрекъснат пинг)

Тест за дъжд (симулирани 10 мм/мин за 1 час)

Опаковане и следпродажбено обслужване

Опаковка

Цялата част опакована в стреч фолио + ъгли от велпапе

Дървена основа за палети със слотове за мотокар

Десикантни торбички вътре в кутията за предотвратяване на влага по време на транспортиране

Всички външни отвори са запечатани с водоустойчива лента

Ангажимент за следпродажбено обслужване

Гаранционен период: 12 месеца от датата на изпращане (с възможност за удължаване до 24 или 36 месеца с платен договор за услуга)

Често задавани въпроси (FAQ)

Q1: YB-24 интелигентната сглобяема подстанция тип кутия подходяща ли е за крайбрежни райони с висока соленост?

A: Да. Стандартният корпус използва антикорозионно прахово покритие с дебелина ≥80 μm и преминава 500-часов тест със солен спрей. За силно корозивни среди (напр. пристанища, химически заводи) ние предлагаме корпуси от неръждаема стомана 304/316 и допълнително покритие на вътрешните шини.

Q2: Може ли трансформаторът да бъде сменен, без да се сменя цялата подстанция?

A: Да. Трансформаторното отделение е проектирано с подвижни странични панели и ролкови релси. Трансформаторът може да се извади отпред или отстрани и може да се постави резервен модул, без да се нарушават отделенията за ВН или НН. Тази модулност е ключова характеристика на дизайна на YB-24.

В3: Поддържа ли интелигентната система връзка към SCADA система на трета страна?

A: Да. Стандартният контролер поддържа Modbus RTU през RS485 и Modbus TCP през Ethernet. Може също да бъде конфигуриран за IEC 60870-5-101/104 или DNP3.0 протоколи. Предоставяме пълна карта на регистъра за системна интеграция.

Q4: Разрешено ли е YB-24 да се поставя в близост до жилищни сгради по отношение на ограниченията на шума?

A: Да. При сух трансформатор нивото на шума е ≤55dB на 1 метър, което отговаря на жилищните ограничения. За потопени в масло трансформатори добавяме подложки за гасене на вибрациите и акустична обвивка вътре в отделението на трансформатора, намалявайки шума до ≤48dB.

В5: Какво е стандартното време за доставка?

О: За стандартни конфигурации (800 kVA или по-малко, IP54, стоманен корпус, с пръстеновидно основно устройство), доставката е 15---20 работни дни след потвърждение на поръчката. Custom projects (stainless steel, special color, extra height for overhead line entry) require 25---30 working days.

В6: Какви типове трансформатори се предлагат за YB-24?

О: YB-24 може да се конфигурира смаслени трансформаторикато S13/S20 или отлети от епоксидна смола сухи трансформатори като SCB13/SCB14, в зависимост от изискванията на проекта, средата на инсталиране, изискванията за пожарна безопасност и местните стандарти.
