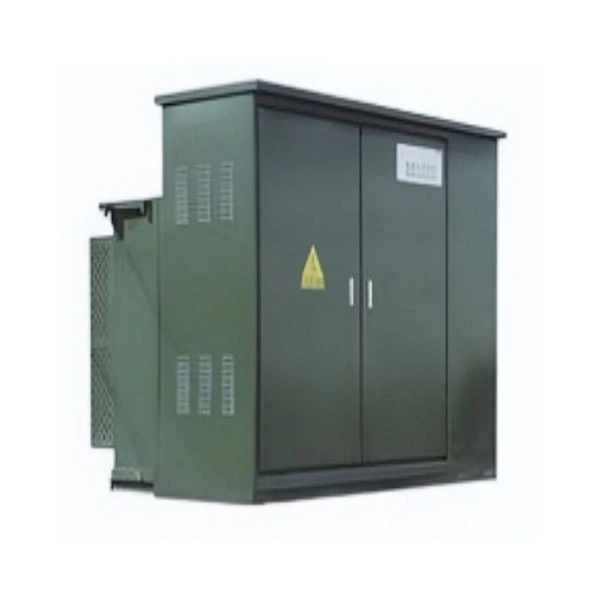

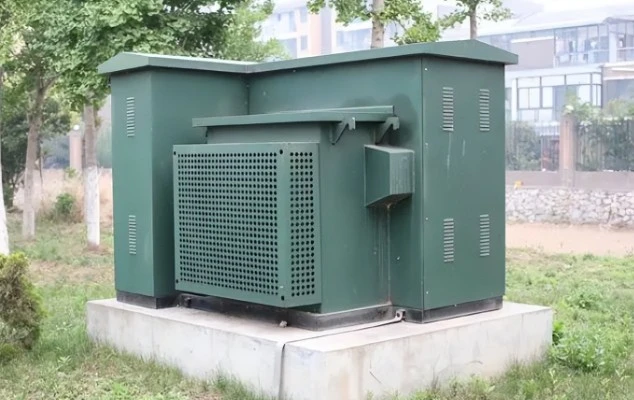

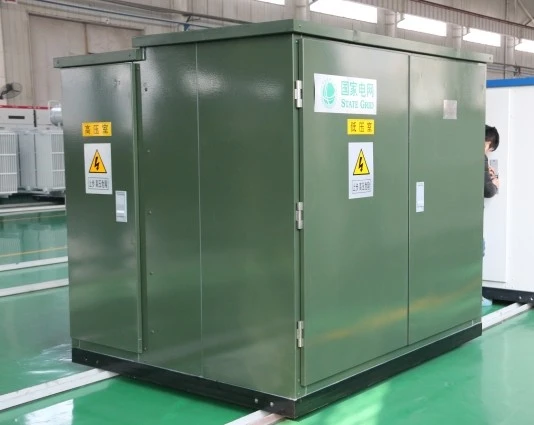

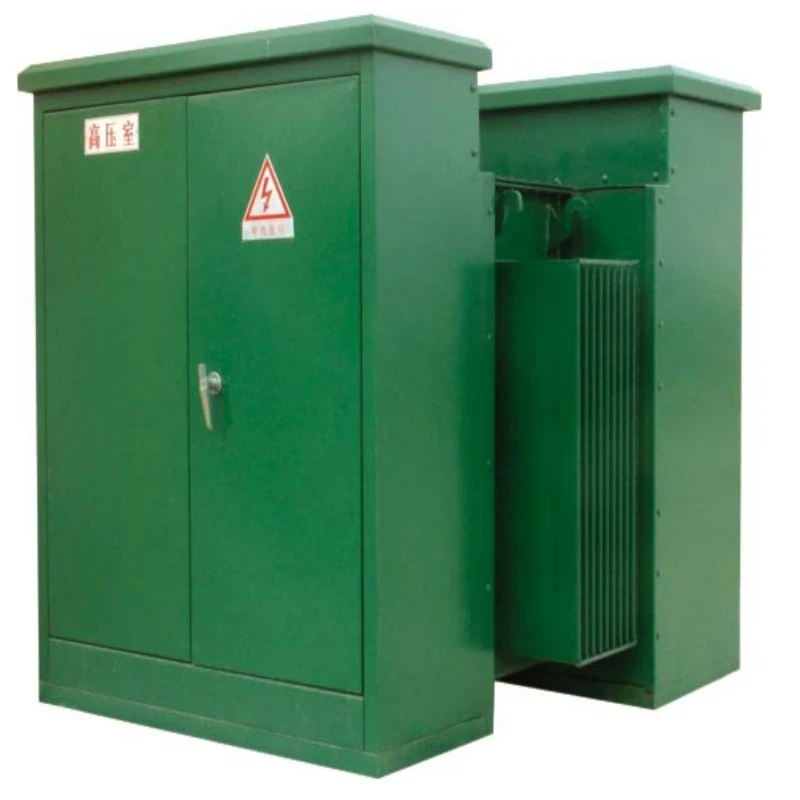

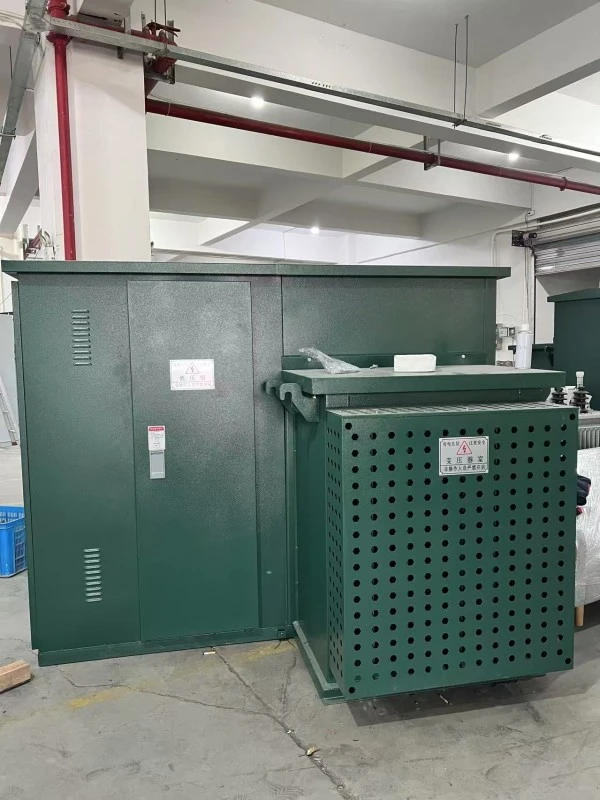

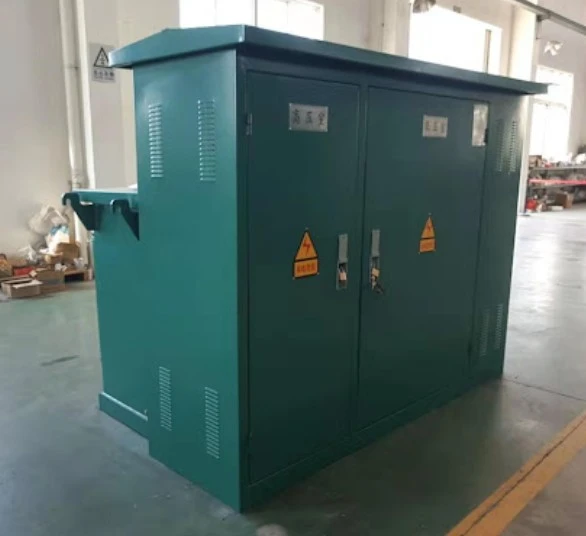

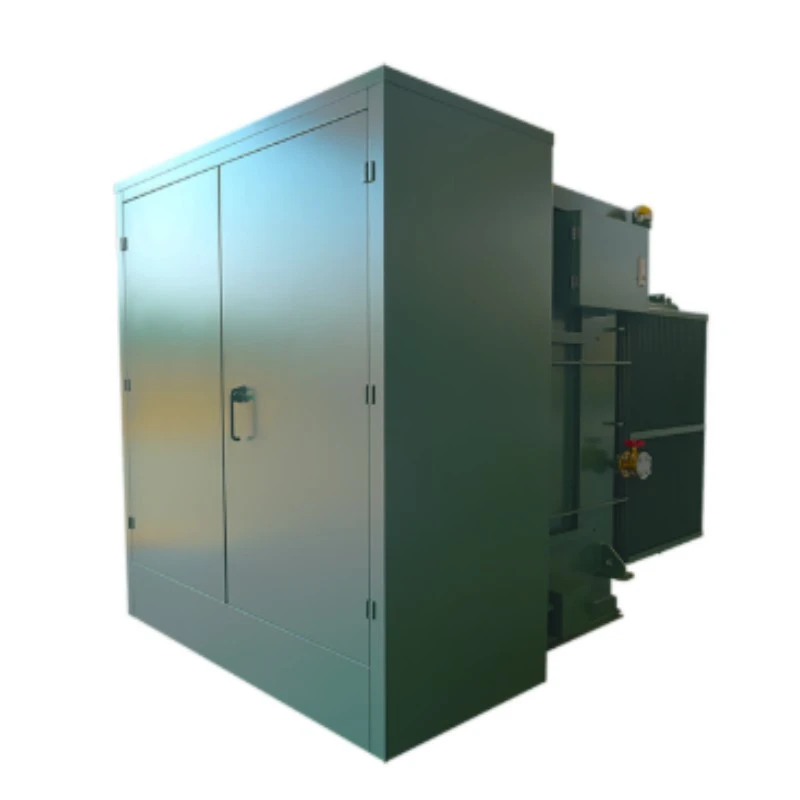

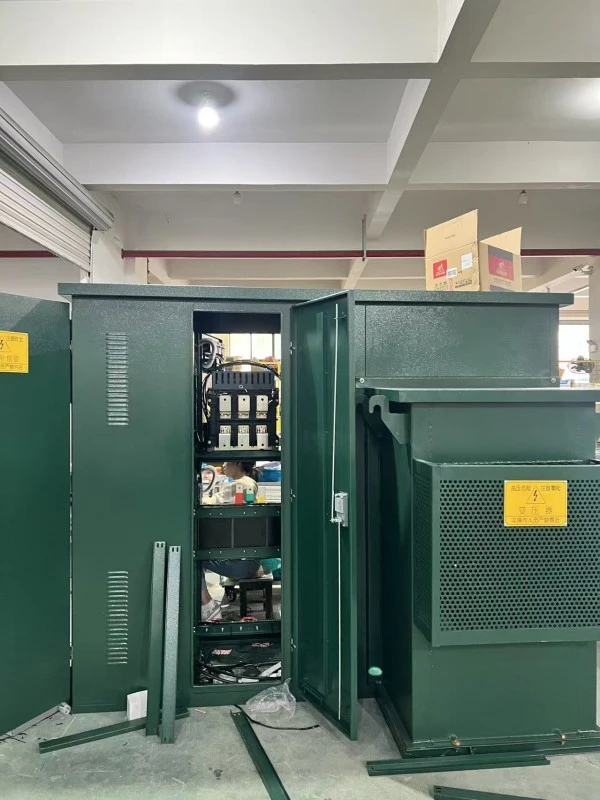

Компактна американска подстанция тип кутия за изолация на трансформаторно масло

Трансформаторно маслена изолационна кутия от компактен американски тип подстанция е напълно интегрирано, сглобяемо решение за електроразпределение. По дефиниция това е компактен, монтиран на плъзгач комплект, който съчетава aкомутационна апаратура за високо напрежение, потопен в масло силов трансформатор и разпределителни панели за ниско напрежение в един запечатан метален корпус.

Какво представлява:

За разлика от традиционните подстанции в европейски стил, които разделят компонентите, товаединица от американски типизползва трансформаторното масло както като електрически изолатор, така и като охлаждаща среда. Трансформаторният резервоар е структурно интегриран с кутията, създавайки унифициран форм фактор тип "кутия".

Какво прави:

Тази подстанция е проектирана да трансформира първично електричество с високо напрежение (обикновено от 12kV до 36kV) в използваема мощност с ниско напрежение (208V до 480V). Той изпълнява три критични функции:

1. Намаляване на напрежението: Намалява средното напрежение до напреженията на използване.

2. Защита: Включва предпазители и прекъсвачи за защита на мрежите надолу по веригата от повреди.

3. Разпределение: Управлява и разпределя захранването към жилищни общности, търговски центрове или индустриални съоръжения.

Компактната подстанция от американски тип с изолация на трансформаторно масло се отличава в среди, където пространството е на първо място, но надеждността не може да бъде компрометирана. Елиминира необходимостта от отделен ограден двор или бетонен трезор, тъй като всички части под напрежение са напълно затворени.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Q1: Какво прави трансформаторната маслена изолационна кутия тип компактна американска подстанция различна от стандартен трансформатор, монтиран на подложка?

A1: Разликата е в интеграцията. Стандартен трансформатор, монтиран на подложка, е просто трансформатор. Нашата компактна подстанция тип „кутия“ от американски тип включва отделение за високо напрежение с прекъсвачи на товара и предпазители, плюс панел за прекъсвач за ниско напрежение. Това е "подстанция в кутия", докато стандартната единица е просто трансформатор. Маслената изолация също така осигурява превъзходна способност за гасене на дъгата по време на повреди.

Q2: Каква е ползата от маслената изолация при работата ми в екстремни климатични условия?

A2: Трансформаторното масло има по-висока диелектрична якост от въздуха и значително по-добра топлопроводимост. В горещ климат (до 50°C) маслото абсорбира топлината от сърцевината и намотките, като я разсейва през гофрираните стени на резервоара. В студен климат маслото поддържа стабилен вискозитет, предотвратявайки образуването на вътрешна дъга. This makes the Transformer oil insulation Box-Type Compact American type Substation ideal for deserts, coastal regions, and snowy mountain passes.

Q4: Мога ли да персонализирам конфигурацията на изхода за ниско напрежение?

A4: Да. Ние предлагаме конфигурируеми панели за ниско напрежение с 2 до 8 изхода, включително изходи за MCCB (прекъсвач в лят корпус). Можете също да добавите измервателни отделения, мълниеотводи и кондензатори за автоматична корекция на фактора на мощността.

Сценарии за приложение

1. Жилищни подразделения: Захранва подземни захранващи мрежи за жилищни комплекси.

2. Вятърни и слънчеви ферми: Увеличава напрежението на генератора или намалява напрежението на мрежата за спомагателно захранване.

3. EV зарядни станции: Осигурява специално 480V-3 фазово захранване за бързи DC зарядни устройства.

4. Индустриални паркове: Служи като временна или постоянна компактна подстанция за строителна енергия.

5. Проекти за градско обновяване: Заменя старите трансформатори от трезорен тип, където наводненията представляват риск.

Подробности за производството и конкурентни предимства

Подробни компоненти:

● Конструкция на резервоара: Нашият резервоар използва 2,5 mm – 3,0 mm студено валцована стомана (конкурентите често използват 1,5 mm). Вълнообразните ребра са роботизирано заварени за 100% предотвратяване на изтичане на масло.

● Сърцевина и намотки: Използваме зърнесто-ориентирана силициева стомана с висока пропускливост (клас M4). Медните намотки (не алуминиевите) са напълно закалени, за да се намалят загубите от хистерезис.

● Качество на маслото: Зареждаме с инхибирано трансформаторно масло (стандарт IEC 60296) с пробивно напрежение >60kV. По избор: Естествен естер (растително масло) за биоразградими изисквания.

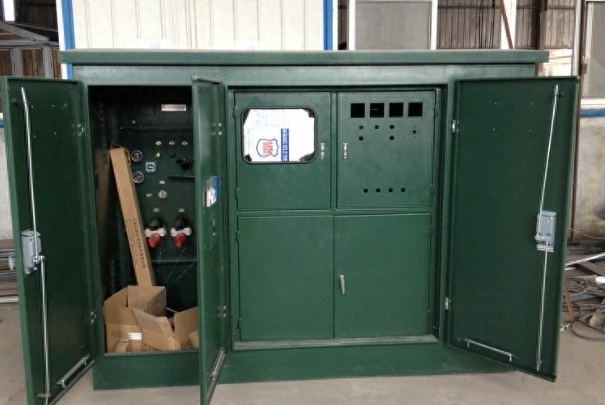

● HV превключвател: Включва 4-позиционен превключвател за прекъсване на товара (затворен/отворен/заземен/свързан) с видими индикатори за прекъсване.

● Система за боядисване: 5-степенна предварителна обработка + богат на цинк епоксиден грунд + полиестерно горно покритие. Солен спрей, тестван за 500+ часа.

Производствени предимства спрямо конкурентите:

Често задавани въпроси

Q1: Компактната подстанция от американски тип с изолация на трансформаторно масло пристигна с ниско налягане на маслото. Изтича ли?

О: Не. Изпращаме модулите с малко азотно покритие, за да предотвратим окисляването. Манометърът може да показва нула. След като напълните с прясно масло до индикатора за ниво (приблизително 5-10 см над сърцевината), оставете да се утаи за 6 часа. Ако нивото спадне отново в рамките на 24 часа, свържете се с нас за проверка на уплътнението.

Въпрос 4: Предоставяте ли резервни части за трансформаторно маслена изолационна кутия тип компактна американска подстанция?

A: Да. Ние съхраняваме високоволтови предпазители (стил bay-o-net), прекъсвачи за ниско напрежение, уреди за ниво на маслото, предпазни клапани и комплекти уплътнения за 10+ години. Поръчайте всякакви резервни части през нашия уеб портал за 48-часова доставка.

Q5: Как да тествам качеството на маслото след 2 години работа?

О: Използвайте тестер за диелектрична якост на масло (ASTM D877). Вземете проба от долния дренажен вентил. Диелектричната якост трябва да бъде >30kV. Ако падне под 20 kV, филтрирайте маслото или го сменете. Препоръчваме годишен анализ на разтворения газ (DGA) за единици над 1000kVA.

Q6: Компактната подстанция от американски тип с изолация на трансформаторно масло съвместима ли е със системи за интелигентна мрежа?

О: Абсолютно. Опционалните добавки включват: 4G/5G устройства за дистанционно наблюдение (температура на маслото, налягане, ток на натоварване) и RS485/Modbus RTU портове. Можете да го интегрирате директно във вашата SCADA система.

Следпродажбено обслужване

Гаранционен срок: 12 месеца от датата на въвеждане в експлоатация или 14 месеца от датата на доставка (което от двете настъпи първо).

Покритие: Всички производствени дефекти, включително повреда на сърцевината, късо съединение на намотките, течове на масло от заварки иразпределителна уредбамеханична повреда.
