HXGN Основен модул с въздушна изолация със запечатан пръстен

"H" - кутия тип кутия,

"X" — пръстеновидна мрежа,

"G" - въздушно изолиран,

"N" — на закрито

HXGN Комутационна апаратура с въздушна изолация със запечатан пръстен с метален корпус, проектирана за 6kV–24kV пръстеновидни главни и радиални разпределителни системи. За разлика отSF6 изолация RMUs, this unit uses air as the main dielectric medium, with all live parts enclosed in a sealed, dust-protected metal cabinet.

Какво прави?

1. Свързва и изолира силовите вериги във вторичното разпределение

2. Защитава разпределителните трансформатори чрез прекъсвачи на товара и комбинации от предпазители

3. Осигурява видими изолационни междини за безопасна поддръжка

4. Служи като икономична алтернатива на разпределителната уредба с газова изолация

Основният модул с въздушна изолация със запечатан пръстен HXGN се използва широко в приложения, къдетоSF6 газе ограничено, когато се изисква често видимо прекъсване на връзката или когато бюджетните ограничения предпочитат доказана, проста технология, без да се прави компромис с безопасността.

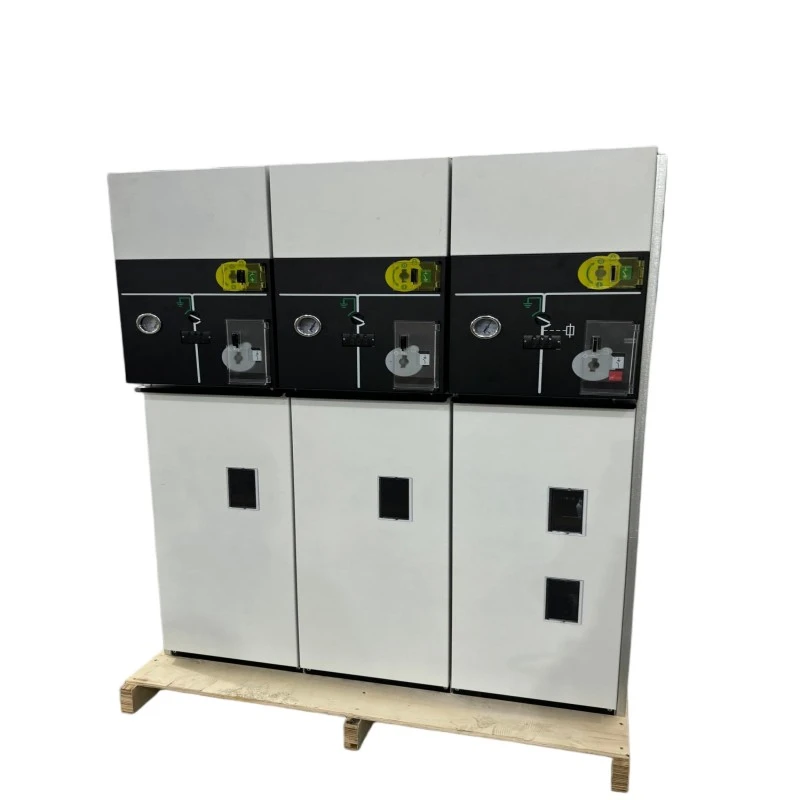

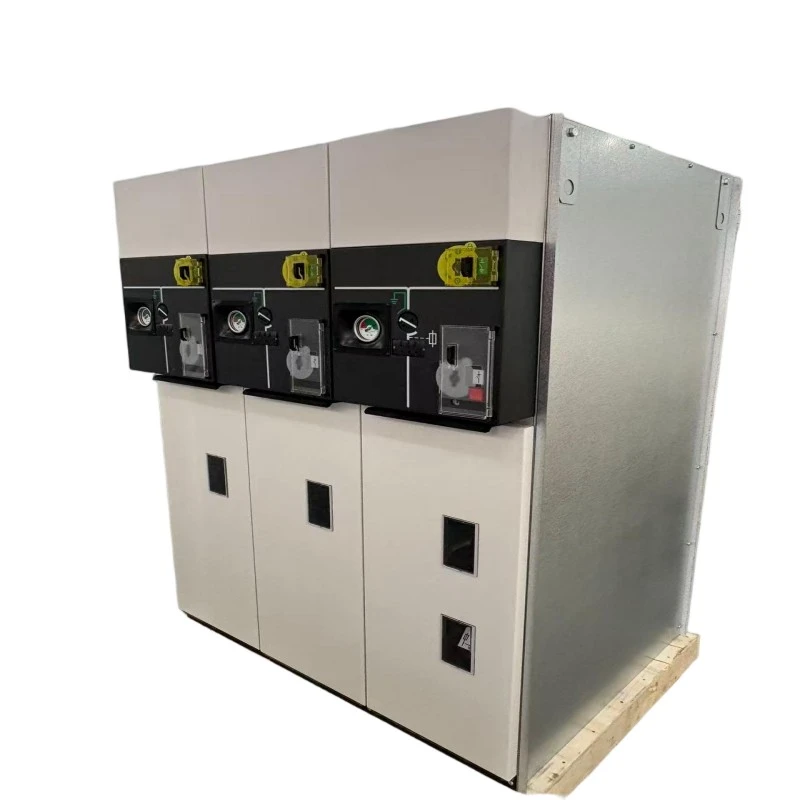

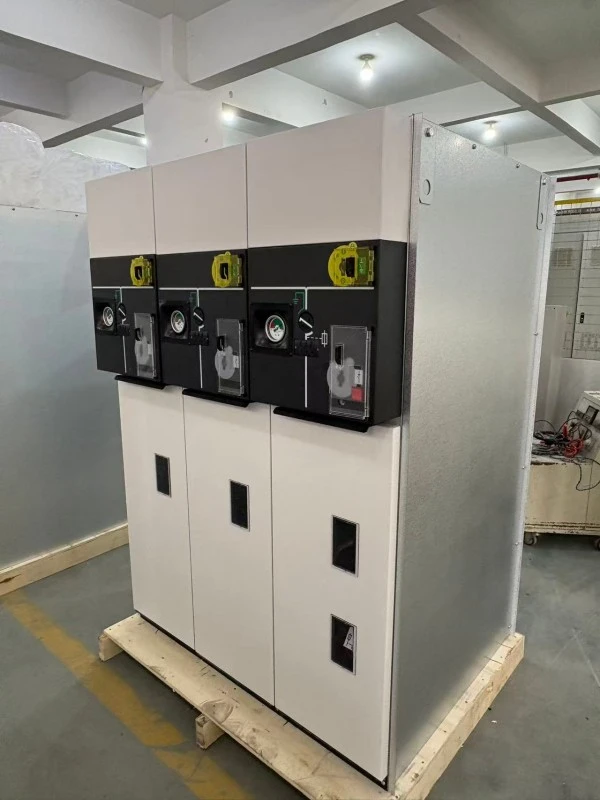

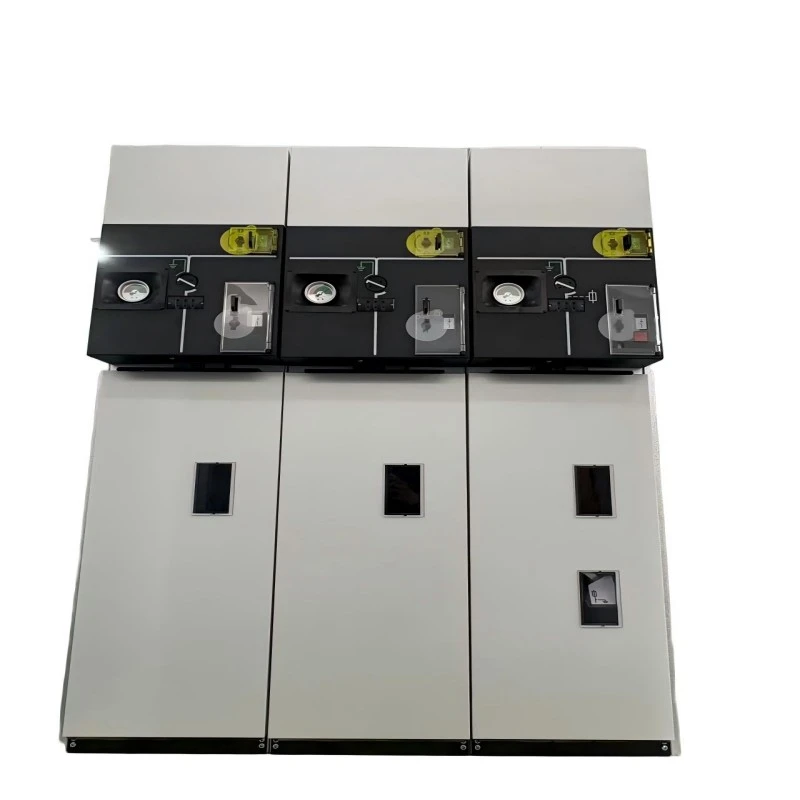

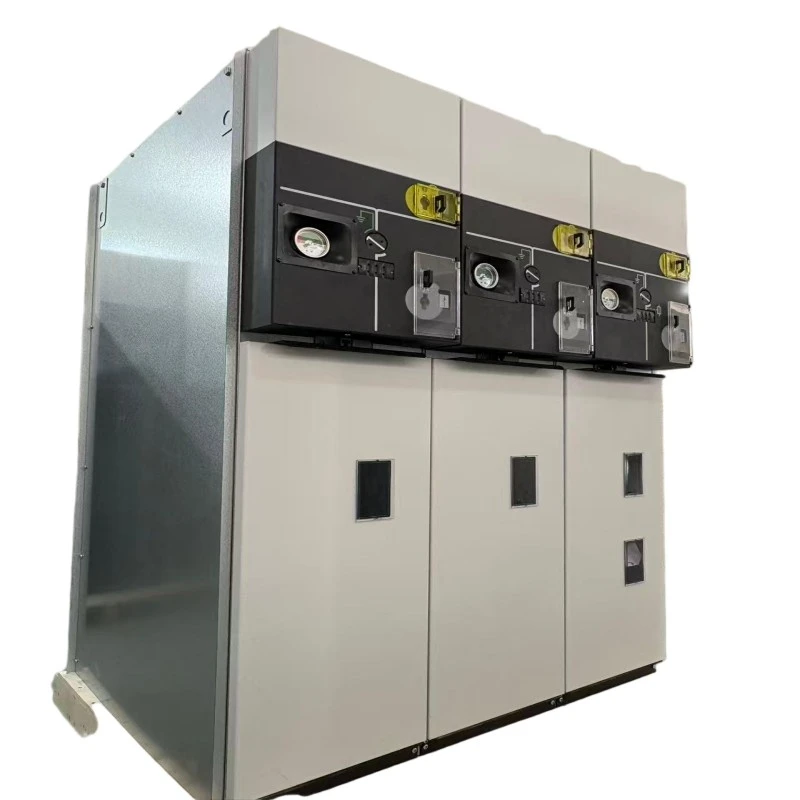

Описание на продукта

Нашият основен модул с въздушна изолация HXGN със запечатан пръстен е основен модул с въздушна изолация от следващо поколение, предназначен за вътрешен монтаж в подстанции, промишлени предприятия, търговски сгради и селски електроразпределителни мрежи. Номиналното напрежение варира от 6kV до 24kV, с номинален ток от 630A за главни шини и 125A за защитени с предпазители трансформаторни вериги.

Основни технически характеристики:

1. Въздушна изолация с оптимизирано фазово разстояние и изолирани бариери

2. Затворен дизайн на корпуса (IP3X или IP4X), предотвратяващ навлизането на прах и гризачи

3. Трипозиционен прекъсвач за товар (затворен/отворен/заземен) с видимо прекъсване

4. Интегрирана защита с токоограничаващ предпазител за трансформатори (до 125A)

5. Допълнителен модул за вакуумен прекъсвач за защита на захранващото устройство

6. Механични блокировки, предотвратяващи неправилни операции

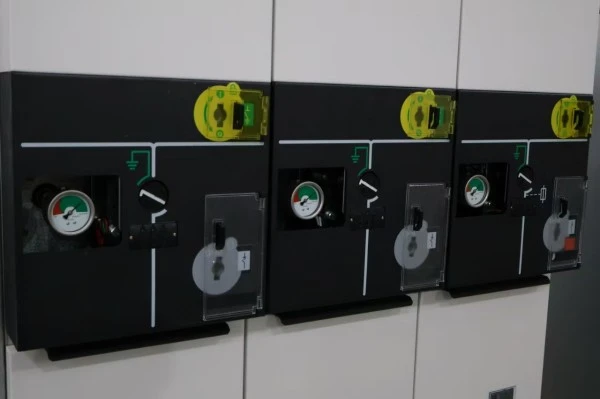

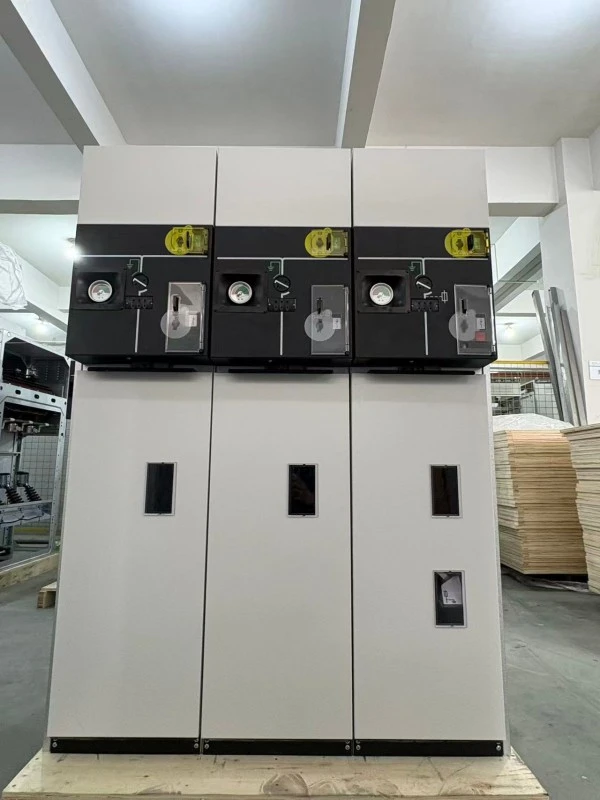

7. Мимическа шина на предния панел с ясна индикация за позиция

Основният модул с въздушна изолация със запечатан пръстен HXGN предлага прозрачен, лесен за проверка дизайн --- операторите могат визуално да потвърдят отворената позиция на превключвателя на товара, характеристика, която е високо ценена по време на процедурите за поддръжка и блокиране/маркиране. Не е необходимо специално оборудване за обработка на газ за инсталиране или извеждане от експлоатация.

Параметър на продукта (спецификация)

Функция и приложение на продукта

Ключови характеристики

● Без SF6 и екологичен --- Използва само въздух като изолираща среда, без емисии на парникови газове.

● Видимо прекъсване --- Превключвателят за прекъсване на товара осигурява ясно видима изолираща междина, опростявайки процедурите за безопасност.

● Sealed against dust and rodents---Enclosure meets IP3X or IP4X, preventing common causes of air-insulated switchgear failures.

● Компактен отпечатък --- Ширината на модула обикновено е 500 --- 600 mm, подходяща за вътрешни подстанции с ограничено пространство.

● Икономически ефективни --- По-ниска първоначална инвестиция в сравнение с SF6 или RMU с твърда изолация.

● Лесна поддръжка --- Не е необходимо следене на налягането на газа или презареждане; само визуална проверка и почистване на контактите.

● Безопасно блокиране --- Механичните блокировки предотвратяват затварянето на заземителния превключвател, докато превключвателят на товара е затворен.

Сценарии за приложение

● Селски и градски електрически мрежи

● Индустриални съоръжения --- Фабрики, минни обекти, циментови заводи (със защита от прах)

● Търговски сгради --- Търговски центрове, офис комплекси, хотели

● Малки до средни подстанции---6kV-24kV разпределителни възли

● Възобновяема енергия --- Малки ВЕЦ, биомаса и разпределена слънчева енергия (вътрешна инсталация)

● Проекти за модернизиране --- Подмяна на остаряла разпределителна уредба с въздушна изолация с модерни запечатани модули

Въпроси и отговори

Въпрос 1: Как работи основният модул с въздушна изолация HXGN със запечатан пръстен в прашни среди като циментови заводи или силози за зърно?

A: Отлично. Основният модул с въздушна изолация със запечатан пръстен HXGN разполага с напълно запечатан корпус с класификация IP3X като стандарт (IP4X по избор), което означава, че не могат да проникнат прахови частици, по-големи от 2,5 mm или 1 mm. Това предотвратява проследяване и прекъсвания, които обикновено се наблюдават в разпределителни уреди с въздушна изолация от отворен тип. Препоръчваме версията IP4X за силно запрашени зони, заедно с периодично външно почистване на шкафа.

Въпрос 2: Надеждна ли е въздушната изолация в крайбрежните райони с висока влажност?

О: Да, с подходящ дизайн. Нашият основен модул с въздушна изолация със запечатан пръстен HXGN използва хидрофобни изолирани бариери и разстояние на утечка, удължено до 240 mm (за 12 kV) и 360 mm (за 24 kV). Освен това, запечатаният корпус предотвратява циркулацията на влажен въздух, а в отделението за кабели могат да се монтират допълнителни нагреватели против кондензация. Успешно разположихме стотици единици в южните крайбрежни провинции с 90%+ годишна влажност.

Q3: Как се сравнява този продукт с изолирания с SF6 RMU?

О: SF6 RMU са по-компактни и напълно запечатани, но изискват работа с газ и имат по-високи първоначални разходи. Основният модул с въздушно изолиран запечатан пръстен HXGN е по-голям, но предлага:

● По-ниска първоначална покупна цена (Обикновено предлага по-ниска първоначална инвестиция от сравнимите решения с SF6 изолация, в зависимост от конфигурацията и изискванията на проекта.)

● Без опасения за изтичане на газ

● Видимо прекъсване за по-безопасна поддръжка

● По-лесно извеждане от експлоатация и изхвърляне

За клиенти, които дават приоритет на ниските разходи през жизнения цикъл и въздействието върху околната среда без екстремни ограничения на пространството, HXGN е идеалният избор.

Q4: Какви предпазители са съвместими с вашия HXGN RMU?

A: Нашето отделение за предпазители приема стандартни предпазители за високо напрежение DIN 43625 или BS 2692 за ограничаване на тока. Можем да доставим предпазители, съответстващи на вашите изисквания за защита на трансформатора (обикновено 6,3 A до 125 A). Работата на ударния щифт на предпазителя е механично свързана с трипозиционния превключвател за защита при еднофазна повреда.

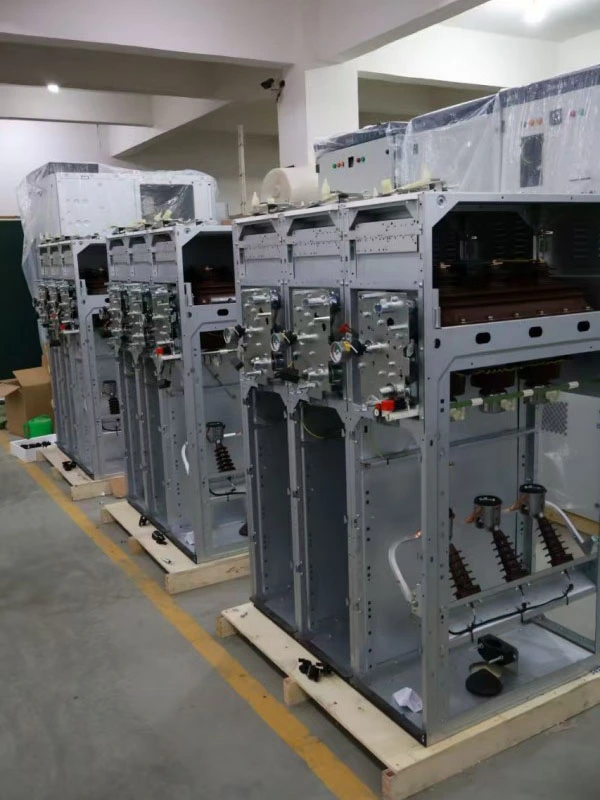

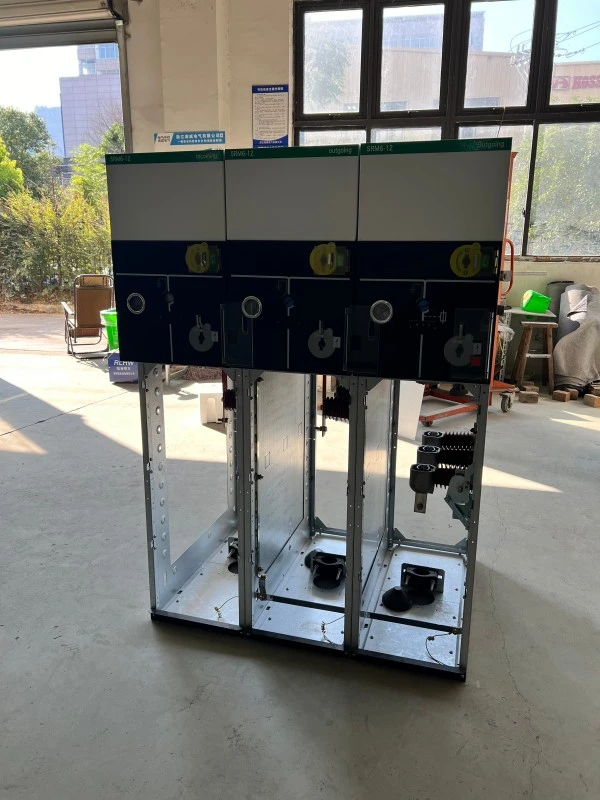

Подробности за производството

Ограждане и запечатване

Основният модул с въздушно изолиран запечатан пръстен HXGN разполага със студено валцована стомана с дебелина 2,0 mm или опционален корпус от неръждаема стомана, завършен с електростатично прахово покритие (минимум 80 μm дебелина, RAL 7035 светло сиво). Покритието преминава 500-часово тестване със солен спрей. Уплътнението се постига чрез уплътнения от полиуретанова пяна на всички врати и панели, осигуряващи защита IP3X. Кабелните отделения са отделно запечатани от отделението за главния превключвател, за да се предотврати разпространението на дъгата.

Дизайн на превключвател за прекъсване на натоварването

Трипозиционният превключвател за прекъсване на товара е въртящ се ножов тип със самопочистващи се посребрени контакти. Камерата за гасене на дъгата използва принцип на магнитно издухване, комбиниран с изолирани дъгогасителни улеи, позволяващи прекъсване на ток на натоварване до 630A и създаване/прекъсване на токове на зареждане на кабела (до 10A). Превключвателят има две видими позиции на прекъсване (отворено и заземено) и една затворена позиция — всички ясно обозначени на предния мимически панел.

Комбиниран блок с предпазител

За защита на трансформатора, нашият главен блок с въздушна изолация HXGN със запечатан пръстен интегрира отделение за предпазители с механизъм за задействане с ударник. Когато един фазов предпазител работи, ударникът механично задейства превключвателя за прекъсване на товара, за да отвори всичките три фази, предотвратявайки еднофазна работа. Отделението за предпазители е свързано със заземителния превключвател — отделението може да се отвори само когато превключвателят на товара е отворен и заземителният превключвател е затворен.

Изолационна система

Всички шини и връзки са изолирани с термосвиваеми тръби (тип с повишена пълзеща пътека) или епоксидно прахово покритие. Фазовите бариери са направени от DMC (компаунд за формоване на тесто) или SMC (компаунд за формоване на листове) с клас на устойчивост на дъга клас 1 съгласно IEC 60243. Минималният въздушен просвет е:

● 12kV: 125 mm между фазите, 100 mm към земята

● 24kV: 220 mm между фазите, 180 mm към земята

Осигуряване на качество и тестване

Всеки основен модул с въздушна изолация със запечатан пръстен HXGN се подлага на рутинни тестове преди доставката:

● Измерване на съпротивлението на основната верига (микроомметър)

● Издържано напрежение на мощностна честота (42kV/1min за 12kV, 65kV/1min за 24kV)

● Тест за устойчивост на индуцирано напрежение

● Тест за механична работа (200 цикъла за всеки превключвател)

● Тест за изолация на спомагателна верига (2kV/1min)

● Проверка на защитата на корпуса (IP3X или IP4X сонда тест)

● Измерване на частичен разряд (<20pC при 1,5 × номинално напрежение)

Ангажимент за следпродажбено обслужване

Гаранционен срок: 12 месеца от датата на доставка (с възможност за удължаване до 24 или 36 месеца с платен договор за услуга)

Техническа поддръжка: Доживотна безплатна техническа консултация; отговор в рамките на 1 час след уведомлението
