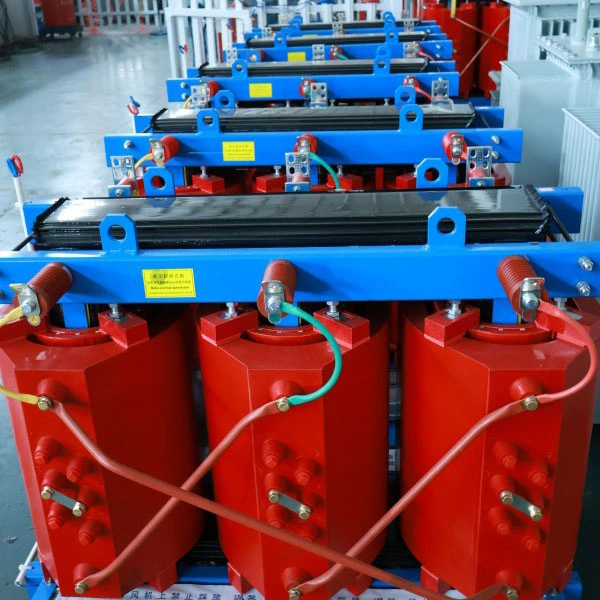

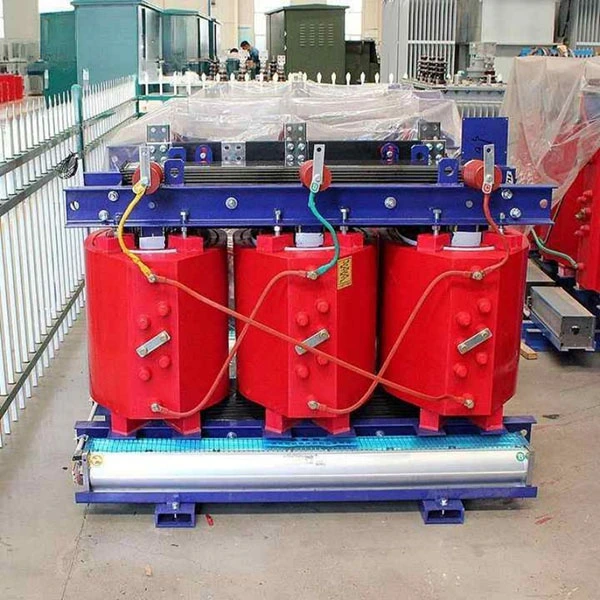

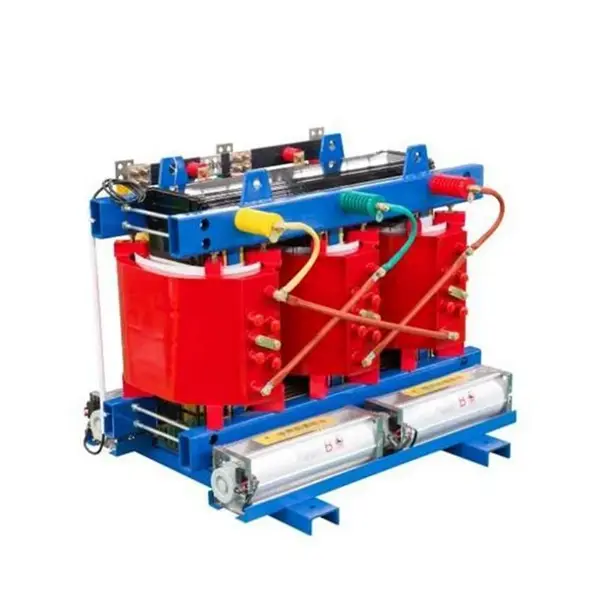

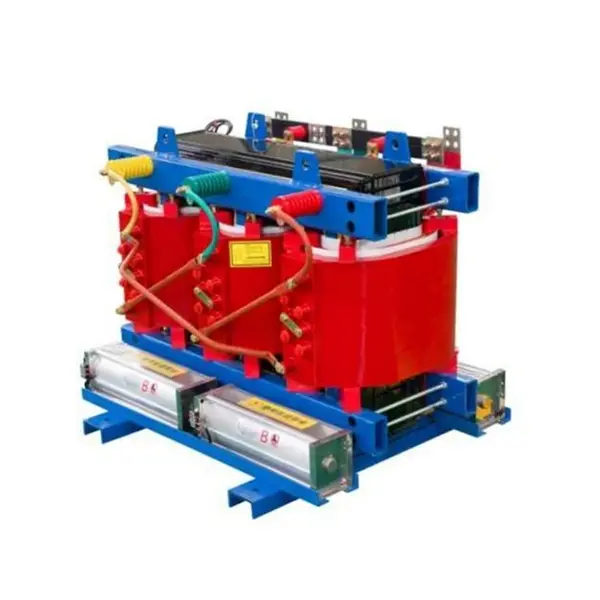

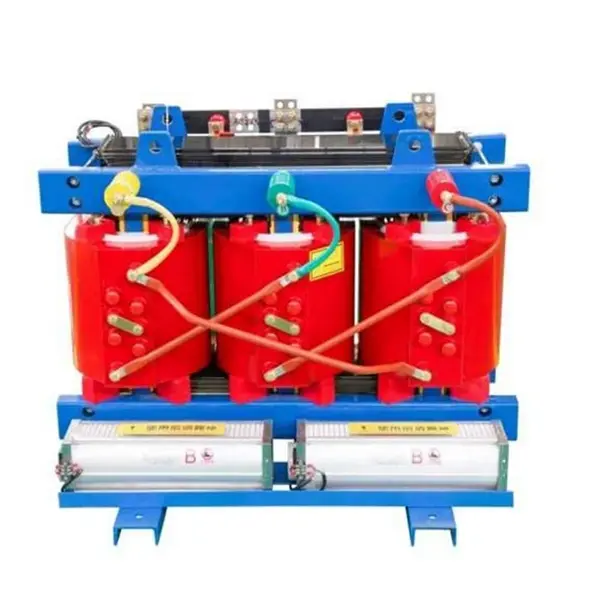

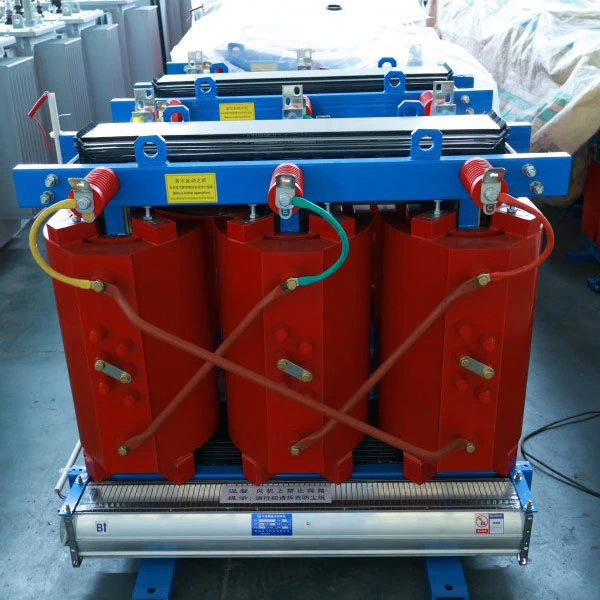

SCB13 800kva епоксидна смола, лят захранващ трансформатор

Какво е това оборудване?

Силовият трансформатор SCB13-800kVA, отлят с епоксидна смола, е трифазен силов трансформатор, произведен чрез процес на отливане с вакуумна епоксидна смола. Той принадлежи към семейството на енергийно ефективните сухи трансформатори.

Разбивка на кода на модела:

● S – Трифазен

● C – лята смола (епоксидна)

● B – Намотка с фолио за ниско напрежение

● 13 – Код на серията характеристики, представляващ ниво на енергийна ефективност

Какво прави?

Основната функция на това оборудване е да намалява високо напрежение (10kV или 35kV) до ниско напрежение (400V/380V), осигурявайки безопасно и стабилно захранване за различни електрически товари. За разлика от традиционните маслени трансформатори, той не използва изолационно масло за охлаждане. Вместо това, той работи с помощта на твърда епоксидна изолация, комбинирана с естествено въздушно охлаждане.

Описание на продукта

Силовият трансформатор SCB13-800kVA от епоксидна смола е високоефективен,трифазен сух трансформаторпредназначени за модерно електроразпределение. Той включва вакуумно отливане с епоксидна смола, намотки от фолио за ниско напрежение и отговаря на стандартите за енергийна ефективност ниво 2 на GB 20052-2020 (доближаващи се до ниво 1). Идеален за приложения, изискващи икономия на енергия, пожарна безопасност и надеждност.

Номинална мощност 800 kVA със стандартно съотношение на напрежението от 10 kV/0,4 kV (с възможност за персонализиране на 6 kV, 20 kV или 35 kV). Несъдържащата масло епоксидна твърда изолация елиминира рисковете от изтичане, пожар и експлозия, което я прави подходяща за високи сгради, метро, ​​болници, центрове за данни и химически заводи.

Ключови електрически характеристики: загуба на празен ход ≤1090W, загуба на натоварване (120°C) ≤6260W, импеданс на късо съединение 6% (регулируеми 4%-10%), частичен разряд ≤5pC и шум ≤55dB на 1 метър.

Оборудван с интелигентна система за контрол на температурата (PT100 сензори, автоматичен старт/стоп на вентилатора, аларма за прегряване и изключване) и RS485 комуникация за интегриране на BA система. Процесът на леене на VPI осигурява устойчиво на влага, огнеупорно капсулиране. Сърцевината използва силициева стомана с висока пропускливост със стъпкови съединения. Стандартна защита IP20 (IP23 по избор).

С 30-годишен проектен живот и минимална поддръжка, SCB13-800kVA е надежден, икономичен избор за нови или модернизирани разпределителни системи.

Приложение на продукта

Типични приложения:

Високи сгради, търговски комплекси, болници, центрове за данни, метростанции, летища, химически заводи, станции за възобновяема енергия и всяко място, където пожарната безопасност е критично изискване.

Характеристика на продукта

Висока ефективност и спестяване на енергия – по-ниски оперативни разходи

Загубите на празен ход са намалени с 20%-37% в сравнение със серия SCB11; загубите на натоварване намалени с 15%-30%

Типични 800 kVA загуби на празен ход ≤ 1090 W, загуби при натоварване (при 120°C) ≤ 6260 W

Отговаря на стандартите за енергийна ефективност GB 20052-2020 ниво 2; някои параметри достигат ниво 1

Изчисляване на икономическата изгода:

Въз основа на 8000 работни часа на година при $0,11/kWh, в сравнение със стандартен трансформатор SCB11, годишните спестявания на електроенергия са приблизително $2,000-$2,700. Разликата в цената се възстановява за около 3 години.

Безопасност и надеждност – огнеупорни и взривозащитени с нулев риск

Основни предимства:

Самозагасване: Точка на запалване на епоксидна смола > 300°C; пламъкът не се разпространява и изгасва, когато източникът на топлина бъде отстранен

Дизайн без масло: Напълно елиминира рисковете от изтичане на масло, пожар и експлозия; няма нужда от яма за задържане на масло

Висока устойчивост на късо съединение: Високоякостната структура, подсилена с фибростъкло, образувана чрез вакуумно леене, увеличава устойчивостта на късо съединение с повече от 30%

Изключително нисък частичен разряд: Частичният разряд може да се контролира под 5pC, което значително забавя стареенето на изолацията

Отговаряне на реалните притеснения на клиентите:

Въпрос: При инсталиране на трансформатор в сутерена на висока сграда, върху какво най-много се фокусира пожарната инспекция?

О: Пожарните власти се фокусират основно върху „риск от разпространение на пожар“ и „емисии на токсичен дим“. Нашият SCB13 използва отливка от епоксидна смола, която по своята същност е устойчива на горене и не произвежда халогенирани токсични газове при изгаряне (в съответствие с GB/T 1094.11-2022). Това е основно предимство, с което маслените трансформатори не могат да се сравнят. Много търговски комплекси и болнични проекти в градове от първо и второ ниво са преминали строги прегледи за пожарна безопасност именно поради тази характеристика.

Въпрос: Сухите трансформатори са чувствителни към влажност. Могат ли да работят през дъждовния сезон в южните райони?

О: Конвенционалните сухи трансформатори наистина са чувствителни към влага, но нашият SCB13 използва процес на вакуумно леене, при който епоксидната смола напълно капсулира намотките, образувайки запечатан изолационен слой. Сърцевината и затягащият хардуер са подложени на специална антикорозионна обработка, позволяваща нормална работа в среда със 100% относителна влажност. Не е необходимо изсушаване преди рестартиране след изключване.

Интелигентно наблюдение – температурата с един поглед

Стандартна интелигентна система за контрол на температурата:

Предварително вградени PT100 сензори за платинено съпротивление във всяка фазова намотка за наблюдение на температурата в реално време

Контролерът циклично показва температурите на трифазните намотки – лесно за четене

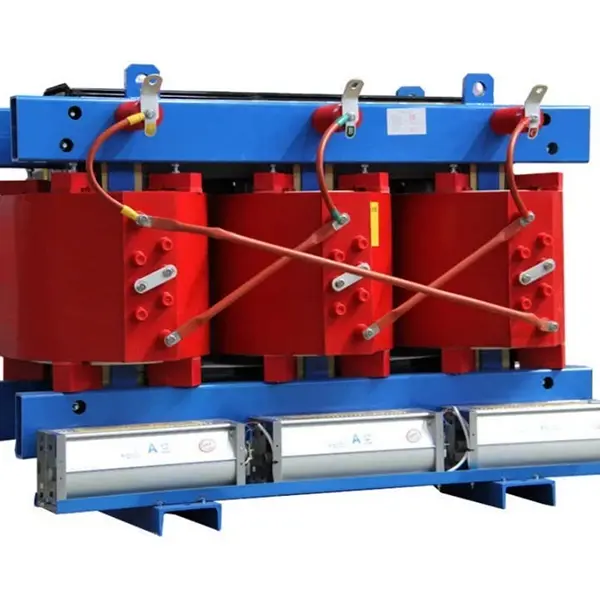

Автоматично стартира/спира монтирани отдолу охлаждащи вентилатори (започва при >100°C, спира при <80°C)

Осигурява аларма за прегряване (регулируема зададена точка) и защита при прегряване

Работа с нисък шум – тиха и без смущения

Измерени данни:

За 800 kVA и по-ниски, ниво на шум ≤ 55 dB, измерено на 1 метър от оборудването

45° напълно стъпаловидна технология за свързване на сърцевината на обиколката + подложки за гасене на вибрациите могат допълнително да намалят шума с 5-8dB

Силен капацитет за претоварване – надежден, когато е най-важно

Параметри на способността за претоварване:

Естествено охлаждане (AN) – може да работи при 100% натоварване непрекъснато

Принудително въздушно охлаждане (AF) – капацитетът може да се увеличи с 40-50%

Може да издържи 150% номинално натоварване за 2 часа

Сценарии за приложение:

Летни пикови периоди на потребление, защита на захранването при критични събития, временно споделяне на натоварването, когато един трансформатор се повреди – в тези „критични моменти“ капацитетът на претоварване на SCB13 гарантира непрекъснатост на захранването.

Без поддръжка – без усилие и безгрижие

Предимства на поддръжката:

Без масло – няма нужда от периодично филтриране на масло или тестване с маслена хроматография

Гладка повърхност на навиване – прахът не се натрупва лесно

Без движещи се части – изключително нисък процент на повреда

Ежедневната поддръжка изисква само проверка на дисплея за температура и почистване на каналите за охлаждащ въздух

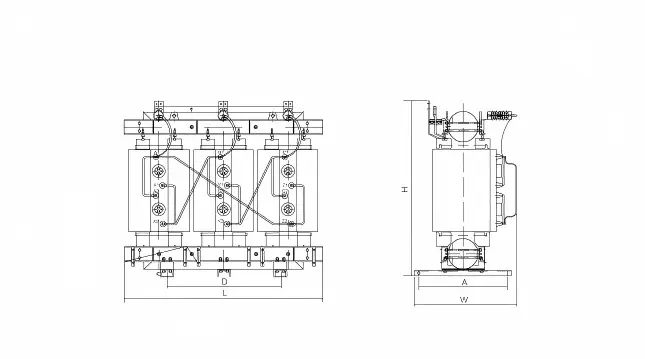

Параметър на продукта (спецификация)

Ангажимент за следпродажбено обслужване

Гаранционен период: 12 месеца от датата на изпращане (с възможност за удължаване до 36 или 60 месеца с платен договор за услуга)

Техническа поддръжка: Доживотна безплатна техническа консултация; изчисляване на натоварването и оптимизиране на решението по време на фазата на избор

Обслужване на място: Ръководство за инсталиране, помощ при пускане в експлоатация, отстраняване на неизправности (безплатно по време на гаранцията, базирано на разходите след гаранцията)

Доставка на резервни части: Температурни контролери, вентилатори, сензори и други общи части, поддържани на склад; доставка на следващия ден с куриер
