Решение за външна подстанция тип кутия за фотоволтаична електроцентрала в Мексико

Описание на снимката на място:

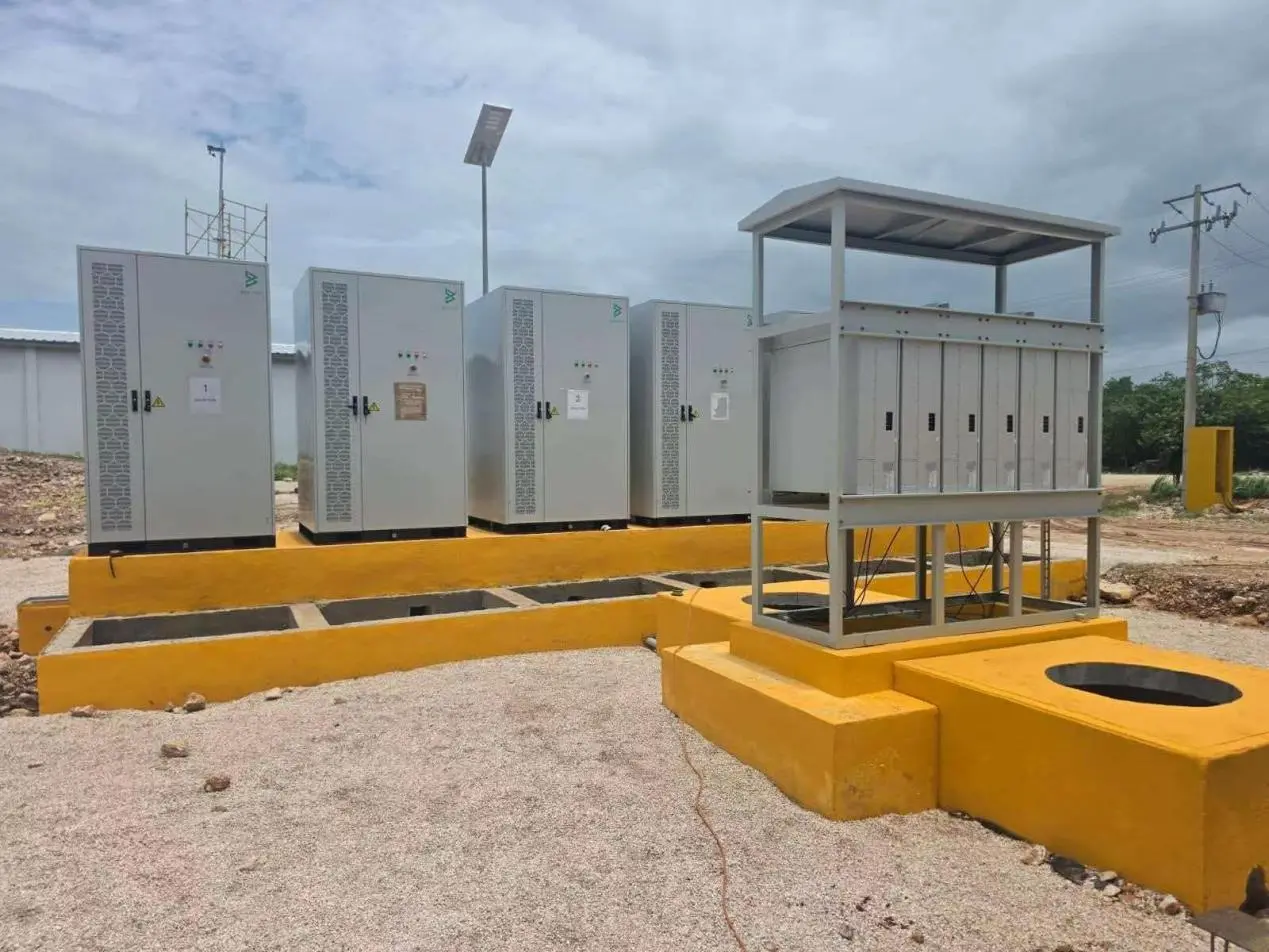

Фигура 1: Интегрирана конфигурация на шкафа за управление на инвертора и шкафа за ниско напрежение

От лявата страна на панела има четири независими външни фотоволтаични инверторни контролни шкафа; от дясната страна е монтирана подходяща разпределителна рамка за комбиниране за ниско напрежение с отворен тип и защитен от дъжд навес. Цялото оборудване е монтирано на повдигнати жълти бетонни основи, които разполагат с вградени канали за кабели, за да осигурят вход и изход на кабела на дъното, като по този начин предотвратяват ерозията от дъждовната вода и влагата на нивото на земята.

Инверторен контролен шкаф: външна защитна кутия с рейтинг IP54, включваща странични конвективни жалузи за охлаждане с голяма площ и филтри за прах, с интегрирани бутони за работа, индикатори за състояние и аларми за повреда на предния панел. Всеки блок работи независимо в определената за него зона, което позволява поддръжка на отделни блокове, без да се засяга цялата система за производство на електроенергия.

Разпределителна рамка за ниско напрежение: разполага с отворен дизайн на покрива, устойчив на дъжд с естествено разсейване на топлината за тропически среди с висока температура, оборудван с шест вътрешни изходни порта за агрегиране на мощност от множество инвертори и опростяване на окабеляването на място. Съоръжението включва захранвани със слънчева енергия стълбове за наблюдение и осветление, които работят без външно захранване, отговаряйки на изискванията за работа през нощта, поддръжка и наблюдение на сигурността.

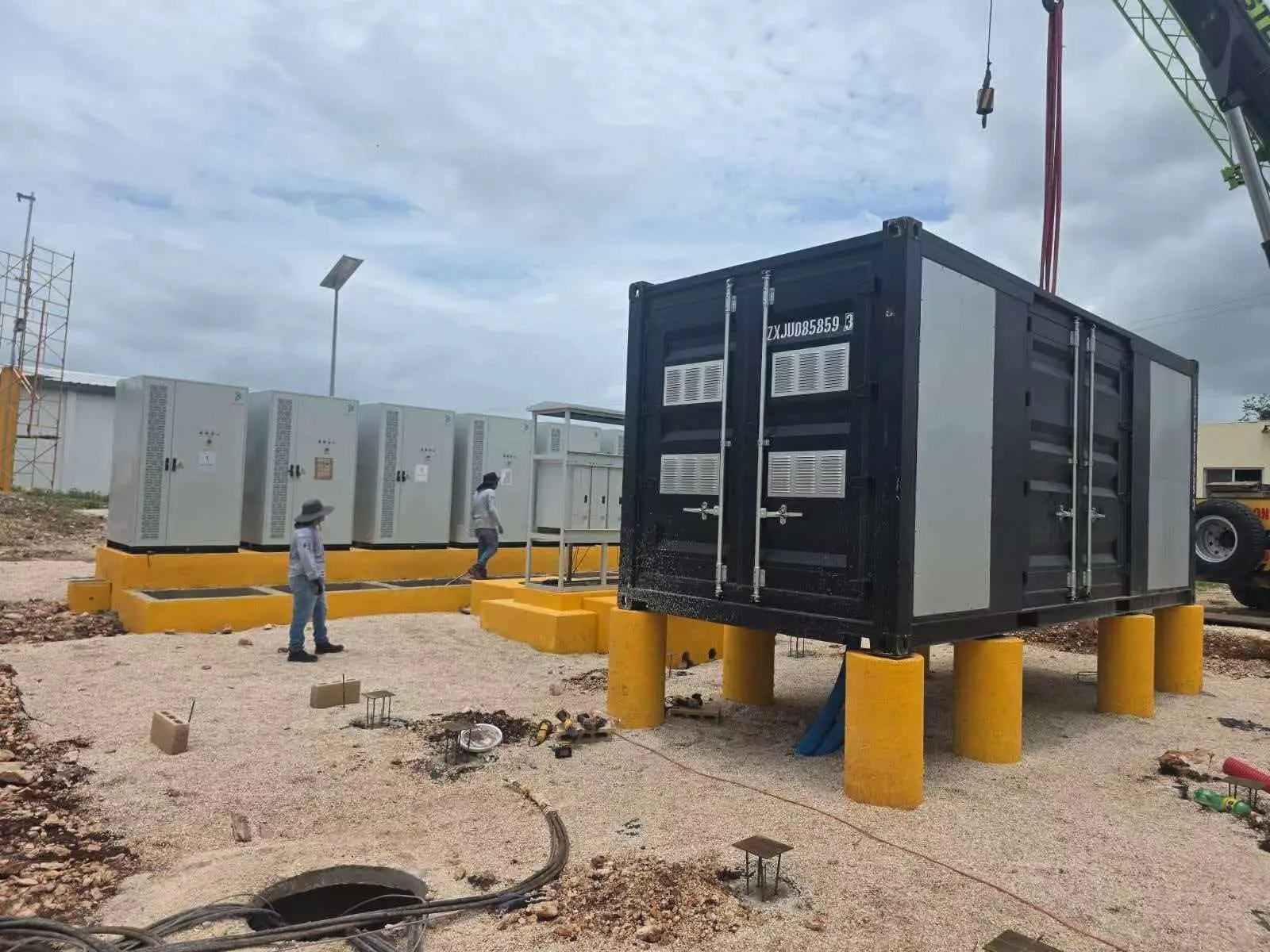

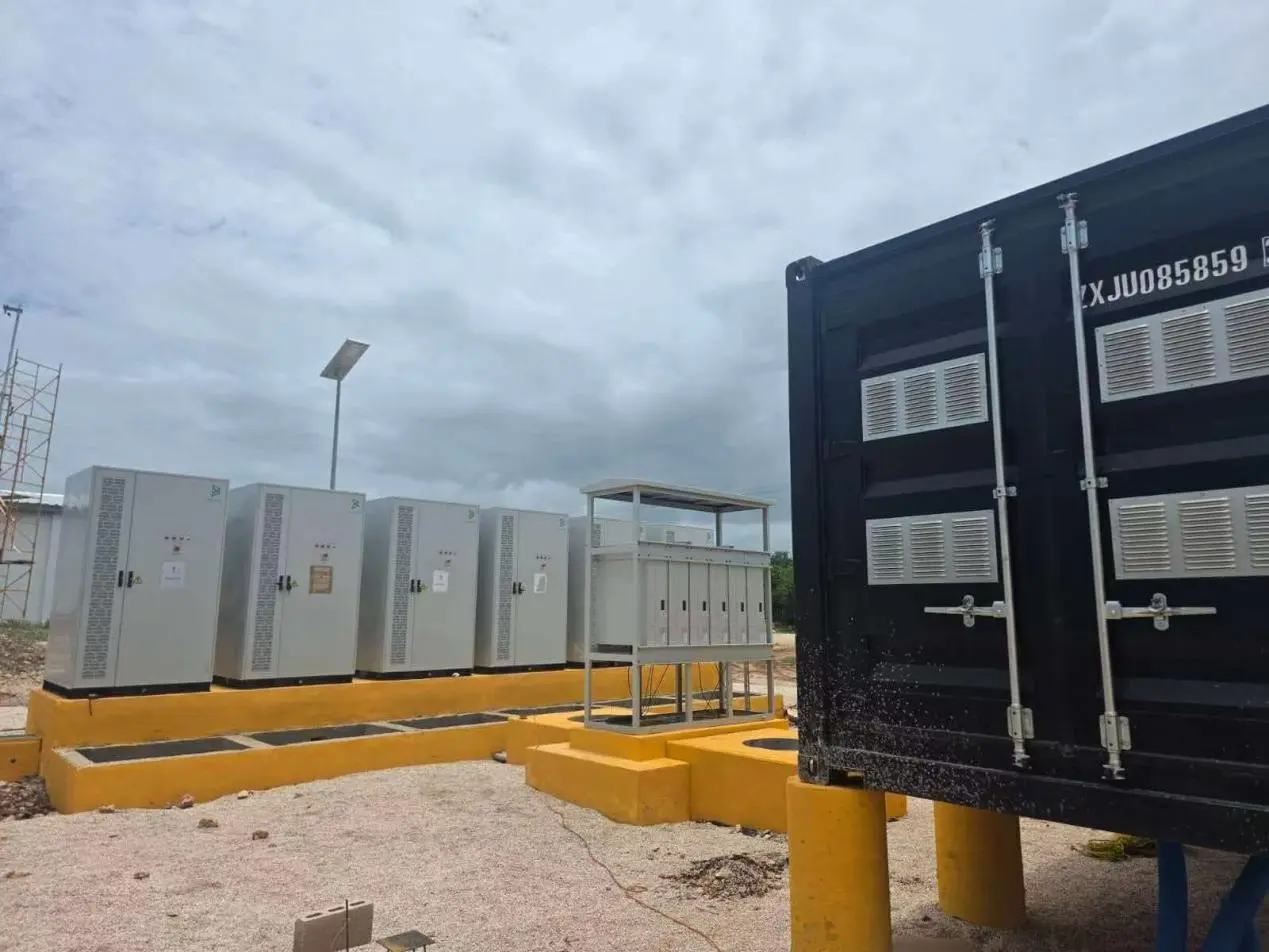

Фигури 2 и 3: Контейнерна подстанция пристига на място; панорамна гледка към цялата електроразпределителна зона

Интегрираната черна контейнерна подстанция е доставена на обекта, образувайки цялостна фотоволтаична електроразпределителна система заедно с монтирания отзад инверторен шкаф и комбиниращ шкаф. Двете страни на контейнера са оборудвани с устойчиви на дъжд вентилационни жалузи и разполагат с вградени прахоустойчиви и водоустойчиви структури за подобряване на разсейването на топлината при висока температура. Контейнерът е покрит с покритие, устойчиво на атмосферни влияния на открито, което осигурява защита срещу ултравиолетово лъчение и корозия от солни пръски, което го прави подходящ за продължителна работа в условия на открито в Мексико.

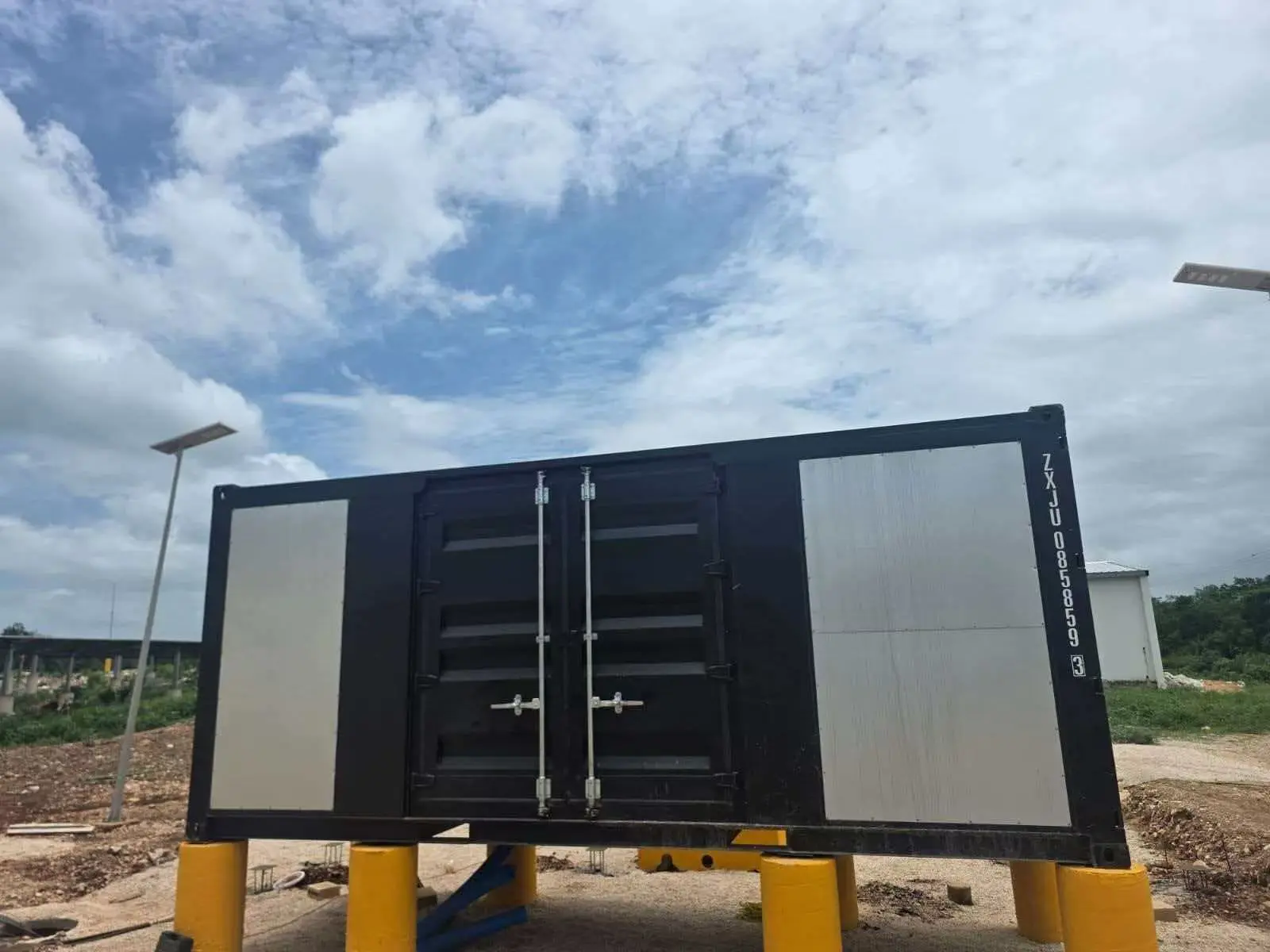

Фигура 4: Контейнерната кутия се трансформира във вид на продукт

Стандартизиран контейнерен дизайн на единица с канали за достъп с две врати и странични панели за поддръжка за лесно вътрешно обслужване на оборудването; Разделената вентилационна структура осигурява оптимално разсейване на топлината, като същевременно осигурява водоустойчива и прахоустойчива защита, което я прави подходяща за приложения за централизирано повишаване и свързване към мрежата в мегаватови фотоволтаични електроцентрали.

Пазарни предимства на проекта

1. Сглобяема интегрирана доставка: Цялото оборудване е предварително сглобено и тествано във фабриката, което значително намалява времето за строителство на място в чужбина и въвеждане в експлоатация, съкращава цялостния цикъл на доставка на проекта и намалява общите разходи за труд за главния изпълнител.

2. Цялата промишлена верига разполага с цялостни възможности за доставка, с трансформатори, разпределителни шкафове, токови трансформатори, защитни релета и инверторни шкафове, всички произведени вътрешно съгласно унифицирани технически стандарти, осигуряващи удобно снабдяване с резервни части и поддръжка на оборудването.

3. Персонализирано за тропически климат, това решение специално оптимизира управлението на топлината, устойчивостта на влага и устойчивите на корозия структури, съобразени с горещите и дъждовни условия на Латинска Америка, като ефективно се справя с често срещани оперативни предизвикателства, като спиране на оборудването поради високи температури и ръждясване във външни електроцентрали.

4. Съвместим с местните мрежови спецификации, общите му параметри отговарят на мексиканските електрически стандарти, което позволява директно одобрение за свързване към мрежата от местните енергийни компании и го прави подходящ за репликация и внедряване в проекти за съхранение на фотоволтаична енергия в Мексико, Централна Америка и Карибския регион.

Резюме на проекта

Този мексикански проект за интегрирана фотоволтаична и сглобяема подстанция за съхранение на енергия използва модулно, цялостно решение за разпределение на електроенергия, специално оптимизирано за тропическия, горещ и дъждовен климат на региона, включващо специализирани подобрения в устойчивостта на влага, разсейването на топлината и защитата от корозия. Използвайки строителен подход, съчетаващ фабрично предварително производство с бърз монтаж на място, той постига пълноверижно интегриране на фотоволтаична инверсия, събиране и разпределение на ток и повишаване на напрежението за свързване към мрежата. Решението демонстрира висока стандартизация и служи като пример за еталон за тропически електроцентрали за възобновяема енергия в Латинска Америка, подходящи за промоция на клиенти отвъд океана за PV и съхранение на енергия до ключ.
